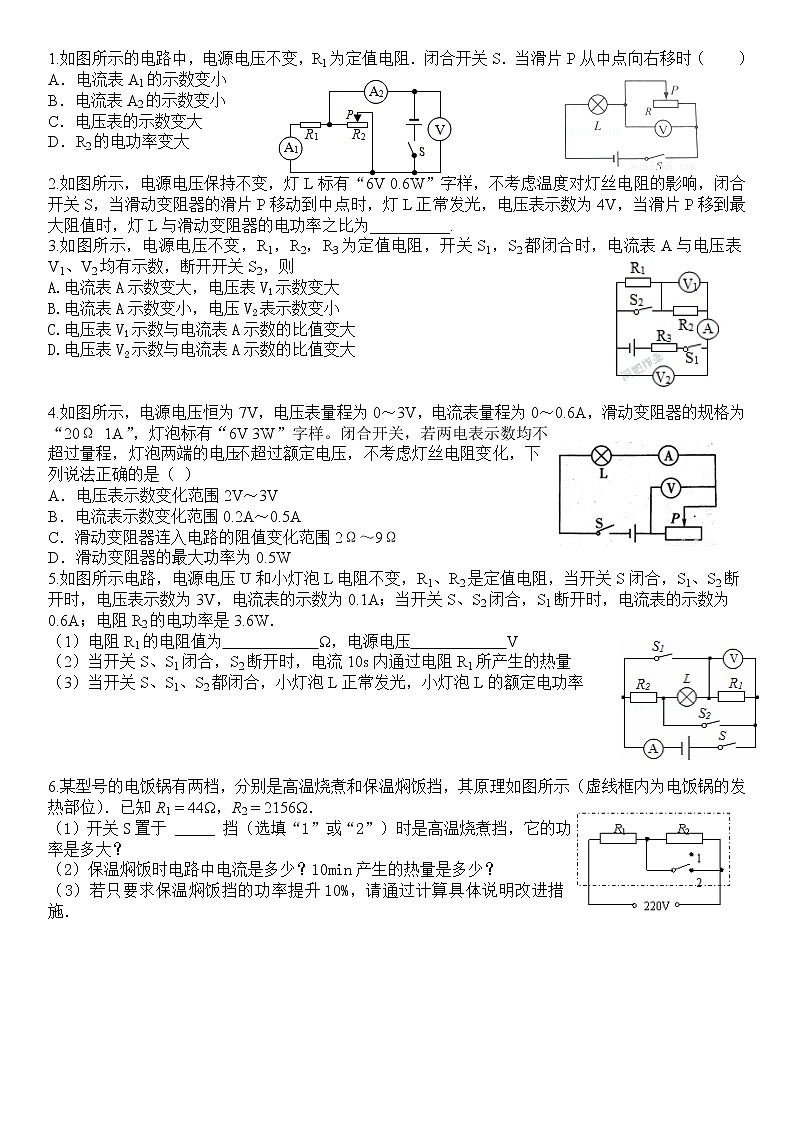

初中物理人教版九年级全册第2节 电功率同步达标检测题

这是一份初中物理人教版九年级全册第2节 电功率同步达标检测题，共1页。试卷主要包含了2A～0等内容，欢迎下载使用。



2.如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为__________.


3.如图所示，电源电压不变，R1，R2，R3为定值电阻，开关S1，S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则


A.电流表A示数变大，电压表V1示数变大


B.电流表A示数变小，电压V2表示数变小


C.电压表V1示数与电流表A示数的比值变大


D.电压表V2示数与电流表A示数的比值变大








4.如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样。闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（ ）


A．电压表示数变化范围2V～3V


B．电流表示数变化范围0.2A～0.5A


C．滑动变阻器连入电路的阻值变化范围2Ω～9Ω


D．滑动变阻器的最大功率为0.5W


5.如图所示电路，电源电压U和小灯泡L电阻不变，R1、R2是定值电阻，当开关S闭合，S1、S2断开时，电压表示数为3V，电流表的示数为0.1A；当开关S、S2闭合，S1断开时，电流表的示数为0.6A；电阻R2的电功率是3.6W．


（1）电阻R1的电阻值为 Ω，电源电压 V


（2）当开关S、S1闭合，S2断开时，电流10s内通过电阻R1所产生的热量


（3）当开关S、S1、S2都闭合，小灯泡L正常发光，小灯泡L的额定电功率














6.某型号的电饭锅有两档，分别是高温烧煮和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）．已知R1 = 44Ω，R2 = 2156Ω．


（1）开关S置于 _____ 挡（选填“1”或“2”）时是高温烧煮挡，它的功率是多大？


（2）保温焖饭时电路中电流是多少？10min产生的热量是多少？


（3）若只要求保温焖饭挡的功率提升10%，请通过计算具体说明改进措施．
