物理人教版第十八章 电功率第2节 电功率课时训练

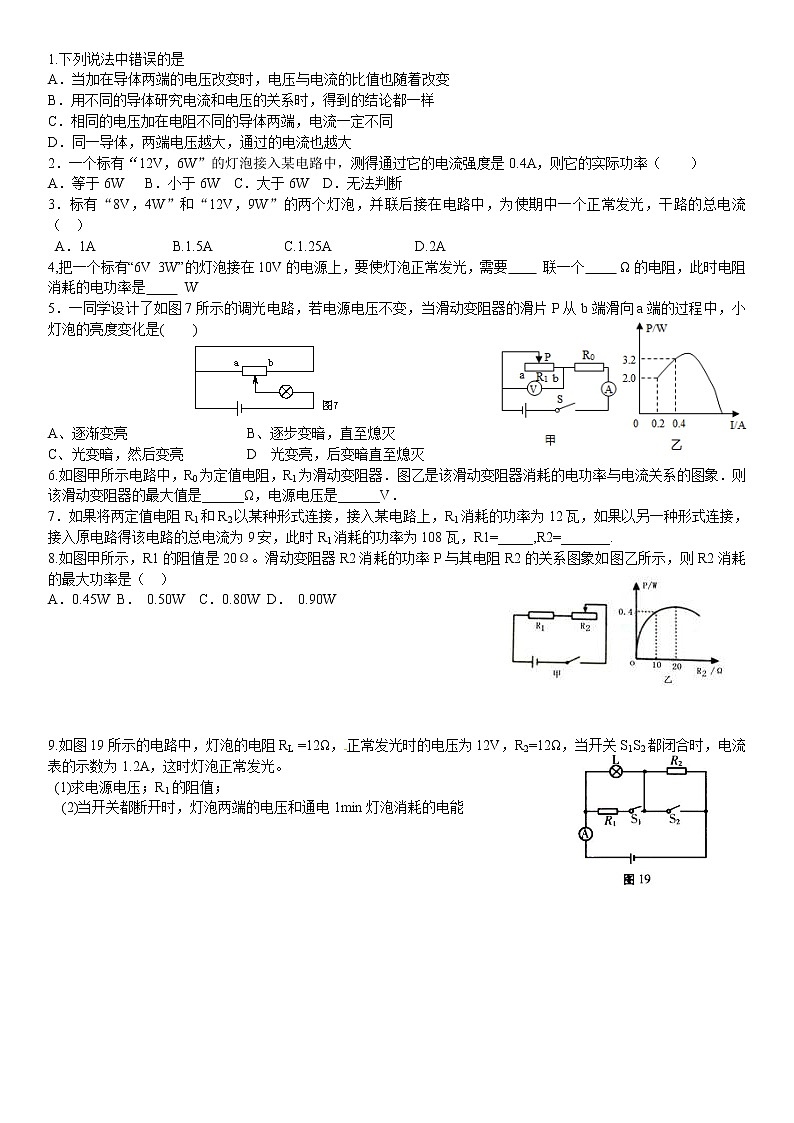

这是一份物理人教版第十八章 电功率第2节 电功率课时训练，共5页。试卷主要包含了下列说法中错误的是，4A，则它的实际功率，如图甲所示，R1的阻值是20Ω，测量“小灯泡的电功率”等内容，欢迎下载使用。
A．当加在导体两端的电压改变时，电压与电流的比值也随着改变


B．用不同的导体研究电流和电压的关系时，得到的结论都一样


C．相同的电压加在电阻不同的导体两端，电流一定不同


D．同一导体，两端电压越大，通过的电流也越大


2．一个标有“12V，6W”的灯泡接入某电路中，测得通过它的电流强度是0.4A，则它的实际功率（ ）


A．等于6W B．小于6W C．大于6W D．无法判断


3．标有“8V，4W”和“12V，9W”的两个灯泡，并联后接在电路中，为使期中一个正常发光，干路的总电流（ ）


A．1A D.2A


4,把一个标有“6V 3W”的灯泡接在10V的电源上，要使灯泡正常发光，需要 联一个 Ω的电阻，此时电阻消耗的电功率是 W


5．一同学设计了如图7所示的调光电路，若电源电压不变，当滑动变阻器的滑片P从b端滑向a端的过程中，小灯泡的亮度变化是( )





A、逐渐变亮 B、逐步变暗，直至熄灭


光变暗，然后变亮 D 光变亮，后变暗直至熄灭


6.如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图象．则该滑动变阻器的最大值是______Ω，电源电压是______V．


7．如果将两定值电阻R1和R2以某种形式连接，接入某电路上，R1消耗的功率为12瓦，如果以另一种形式连接，接入原电路得该电路的总电流为9安，此时R1消耗的功率为108瓦，R1=_____,R2=_______.


8.如图甲所示，R1的阻值是20Ω。滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（ ）


A．0.45W B． 0.50W C．0.80W D． 0.90W




















9.如图19所示的电路中，灯泡的电阻RL =12Ω，正常发光时的电压为12V，R2=12Ω，当开关S1S2都闭合时，电流表的示数为1.2A，这时灯泡正常发光。


(1)求电源电压；R1的阻值；


(2)当开关都断开时，灯泡两端的电压和通电1min灯泡消耗的电能

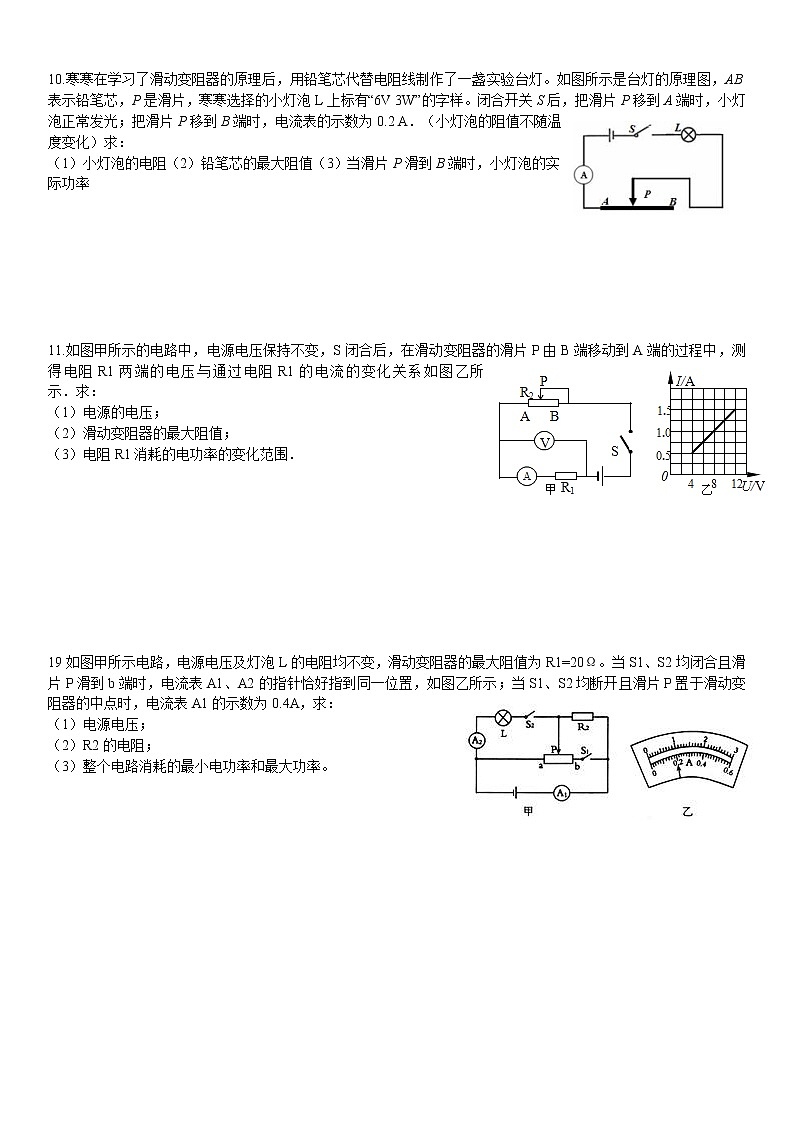

10.寒寒在学习了滑动变阻器的原理后，用铅笔芯代替电阻线制作了一盏实验台灯。如图所示是台灯的原理图，AB表示铅笔芯，P是滑片，寒寒选择的小灯泡L上标有“6V 3W”的字样。闭合开关S后，把滑片P移到A端时，小灯泡正常发光；把滑片P移到B端时，电流表的示数为0.2 A．（小灯泡的阻值不随温度变化）求：


（1）小灯泡的电阻（2）铅笔芯的最大阻值（3）当滑片P滑到B端时，小灯泡的实际功率























11.如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求：


（1）电源的电压；


（2）滑动变阻器的最大阻值；


（3）电阻R1消耗的电功率的变化范围．





























19如图甲所示电路，电源电压及灯泡L的电阻均不变，滑动变阻器的最大阻值为R1=20Ω。当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的指针恰好指到同一位置，如图乙所示；当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表A1的示数为0.4A，求：


（1）电源电压；


（2）R2的电阻；


（3）整个电路消耗的最小电功率和最大功率。



















































































1、用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。


（1）实验中通过观察___________来比较电流产生的热量的多少。


（2）为了在较短的时间内达到明显的实验效果，选用煤油而不是用水，主要是由于_____。


（3）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入___________、___________的同种液体。


（4）为达到实验目的，选用的两电阻丝的阻值不能___________。


（5）实验结论是______________________。


（6）该实验装置还可以研究通电时间一定时导体产生的热量与___________的关系。你还需要的操作是____________


2、 假设所有导体都没有电阻，当用电器通电时，下列说法正确的是 （ ）


A．白炽灯仍然能发光 B．电动机仍然能转动 C．电饭锅仍然能煮饭 D．电熨斗仍然能熨衣服


3、电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（ ）


A．通过电炉丝的电流比通过铜导线的电流大


B．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大产生的热量多


C．铜导线有绝缘层，所以不怎么热 D．铜导线比电炉传热快，所以不容易热


4、2012年9月，德国莱比锡大学的研究人员宣布了一项研究进展：石墨颗粒能够在室温下表现出超导性。利用超导材料电阻为零的特性，你认为超导材料最适合用来做


A. 输电导线 B. 白炽灯丝 C. 电炉丝 D. 保险丝


5、如图6所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同下列说法正确的是( )


A．甲的发热功率与丙的发热功率相等 B．丁的发热功率是丙的发热功率的2倍


C．丙的发热功率是乙的发热功率的2倍 D．丁的发热功率是乙的发热功率的4倍





6、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min内电流做功及电流产生的热量分别多大？


3．图16是小明设计的测量一小灯泡额定功率的电路图。已知定值电阻R=15，滑动变阻器R(20 1A)，电源电压为18V，小灯泡的额定电压为6V、额定功率约为3W。





闭合开关S前，滑片P应滑到最_______。(选填“左端”或“右端”)


(2)请用笔画线代替导线将图17的实物图补充完整。


(3)小明正确连接电路后，进行实验。小灯泡正常发光时，电流表的指针如图18所示，通过小灯泡的电流为_______A，其额定功率为_______W。





(4)电路中定值电阻R的作用是：_____________________。


(5)小明完成上述实验后，小红发观电流表已坏，她利剩余器材和老师又给的两个开关S1、S2及导线，也完成了对小灯泡额定功率的测量。请你在右侧的虚线框内画出小红完成实验设计的电路图。


4.测量“小灯泡的电功率”。小灯泡的额定电流为0.3 A，灯丝阻值在10Ω一15 Ω之间。 所提供的器材有：电流表、电压表、电源（电压恒为6 V)、开关各一个，滑动变阻器 (“5Ω 2A”、“20Ω 1A”）两个，导线若干





(1)图18是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。





（2）小明选用的滑动变阻器的规格为。


（3）闭合开关，移动滑片，当电流表的示数为0.3 A时，电压表的示数如图19所示，读数为V，小灯泡的额定功率为W。


（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率。请在虚线框内画出她设计的电路图，并写出实验步骤及测定额定功率的表达式。实验步骤：




















表达式：P额＝。


S


V


A


L2


L1


P


S1


S2


图14


5．小明学习了电功率后，用额定电压分别为2.5 V、6 V的灯泡L1和L2设计了图14所示的电路图，来探究灯泡的发光亮度与哪些因素有关。


（1）小灯泡发光时，将电能转化为 能和光能。


（2）探究L1的亮度时，只闭合S、S1，发现电压表


有示数，电流表无示数，则电路故障可能是：



电压/V
电流/A
亮暗情况

1
1
0.16
暗

2
1.5
0.22
较亮

3
2.5
0.28
亮





电压/V
电流/A
亮暗情况

4
1
0.28
很暗

5
2.5
0.38
暗

6
6
0.72
很亮




表一


表二


。


排除故障后，继续实验，收集的数据及现象如表一。




















（3）探究L2的亮度时，只闭合S、S2，进行实验，收集的数据及现象如表二。


（4）分析两表可知，同一规格的小灯泡发光亮度与 有关，


不同规格的小灯泡发光亮度还应与 的转化效率有关。


【拓展】完成探究后，小明用电源、电流表、滑动变阻器、电阻箱（ ）各1个，2个开关及若干条导线，对额定电流为0.1 A的小灯泡的额定功率进行了测定。请在虚线框内画出他设计的电路图，并写出实验步骤及测定额定功率的表达式。








实验步骤：








。


表达式：P额 =
