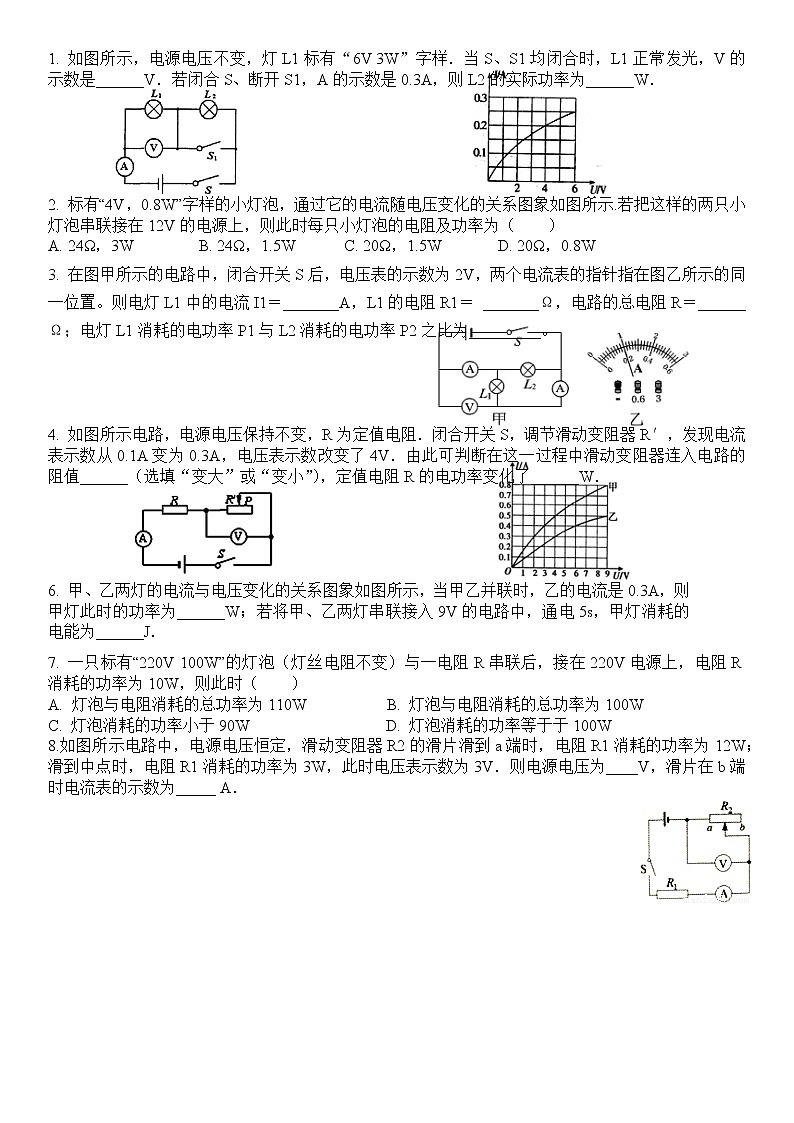

初中人教版第十八章 电功率综合与测试同步训练题

这是一份初中人教版第十八章 电功率综合与测试同步训练题，共1页。试卷主要包含了 标有“4V，0等内容，欢迎下载使用。















2. 标有“4V，0.8W”字样的小灯泡，通过它的电流随电压变化的关系图象如图所示.若把这样的两只小灯泡串联接在12V的电源上，则此时每只小灯泡的电阻及功率为（ ）


A. 24Ω，3W B. 24Ω，1.5W C. 20Ω，1.5W D. 20Ω，0.8W


3. 在图甲所示的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针指在图乙所示的同一位置。则电灯L1中的电流I1＝_______A，L1的电阻R1＝ _______Ω，电路的总电阻R＝______ Ω；电灯L1消耗的电功率P1与L2消耗的电功率P2之比为_________。











4. 如图所示电路，电源电压保持不变，R为定值电阻．闭合开关S，调节滑动变阻器R′，发现电流表示数从0.1A变为0.3A，电压表示数改变了4V．由此可判断在这一过程中滑动变阻器连入电路的阻值______（选填“变大”或“变小”），定值电阻R的电功率变化了______W．














7. 一只标有“220V 100W”的灯泡（灯丝电阻不变）与一电阻R串联后，接在220V电源上，电阻R消耗的功率为10W，则此时（ ）


A. 灯泡与电阻消耗的总功率为110W B. 灯泡与电阻消耗的总功率为100W


C. 灯泡消耗的功率小于90W D. 灯泡消耗的功率等于于100W


8.如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为12W；滑到中点时，电阻R1消耗的功率为3W，此时电压表示数为3V．则电源电压为____V，滑片在b端时电流表的示数为_____ A．





6. 甲、乙两灯的电流与电压变化的关系图象如图所示，当甲乙并联时，乙的电流是0.3A，则甲灯此时的功率为______W；若将甲、乙两灯串联接入9V的电路中，通电5s，甲灯消耗的电能为______J．
