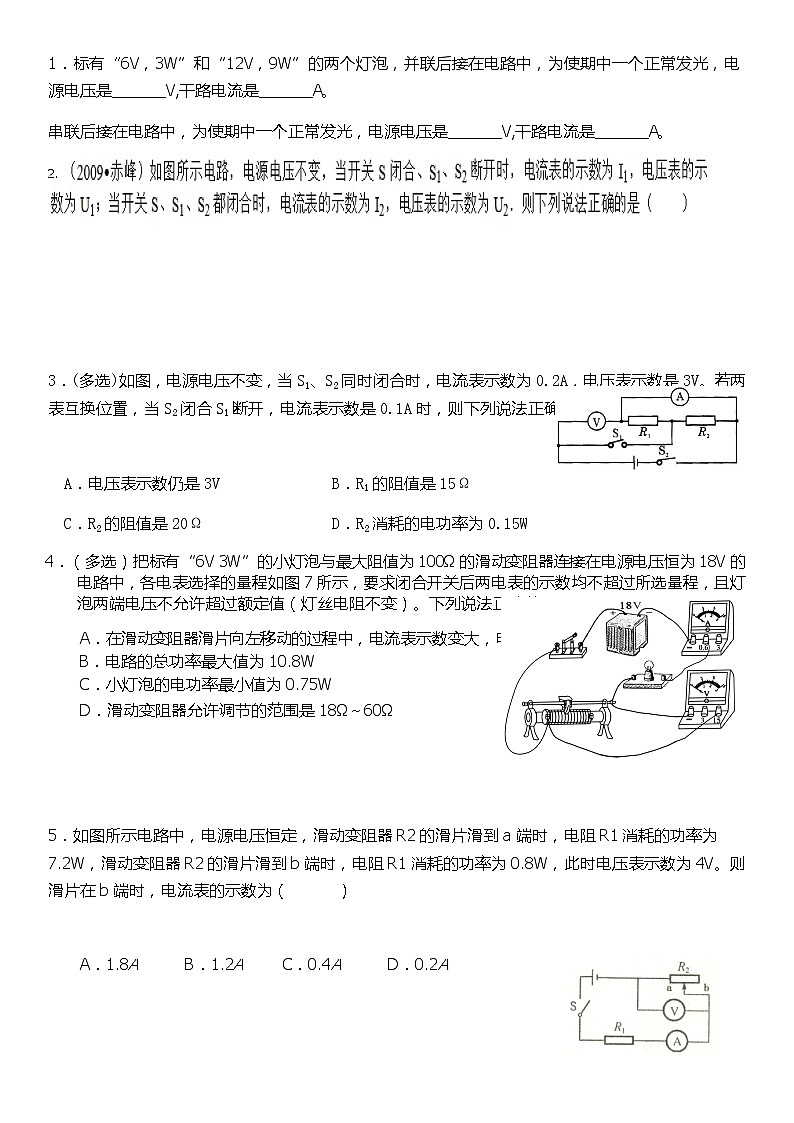

初中物理人教版九年级全册第十八章 电功率综合与测试课时训练

这是一份初中物理人教版九年级全册第十八章 电功率综合与测试课时训练，共1页。
串联后接在电路中，为使期中一个正常发光，电源电压是______V,干路电流是______A。


2.

















3．(多选)如图，电源电压不变，当S1、S2同时闭合时，电流表示数为0.2A，电压表示数是3V。若两表互换位置，当S2闭合S1断开，电流表示数是0.1A时，则下列说法正确的是 ( )





A．电压表示数仍是3V B．R1的阻值是15Ω


C．R2的阻值是20Ω D．R2消耗的电功率为0.15W


4．（多选）把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图7所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。下列说法正确的是（ ）


A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小


B．电路的总功率最大值为10.8W


C．小灯泡的电功率最小值为0.75W


D．滑动变阻器允许调节的范围是18Ω～60Ω











5．如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W，滑动变阻器R2的滑片滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V。则滑片在b端时，电流表的示数为（ ）





A．1.8A B．1.2A C．0.4A D．0.2A
