2018年高考物理第一轮复习课时跟踪练：章末整合提升10 (含解析)

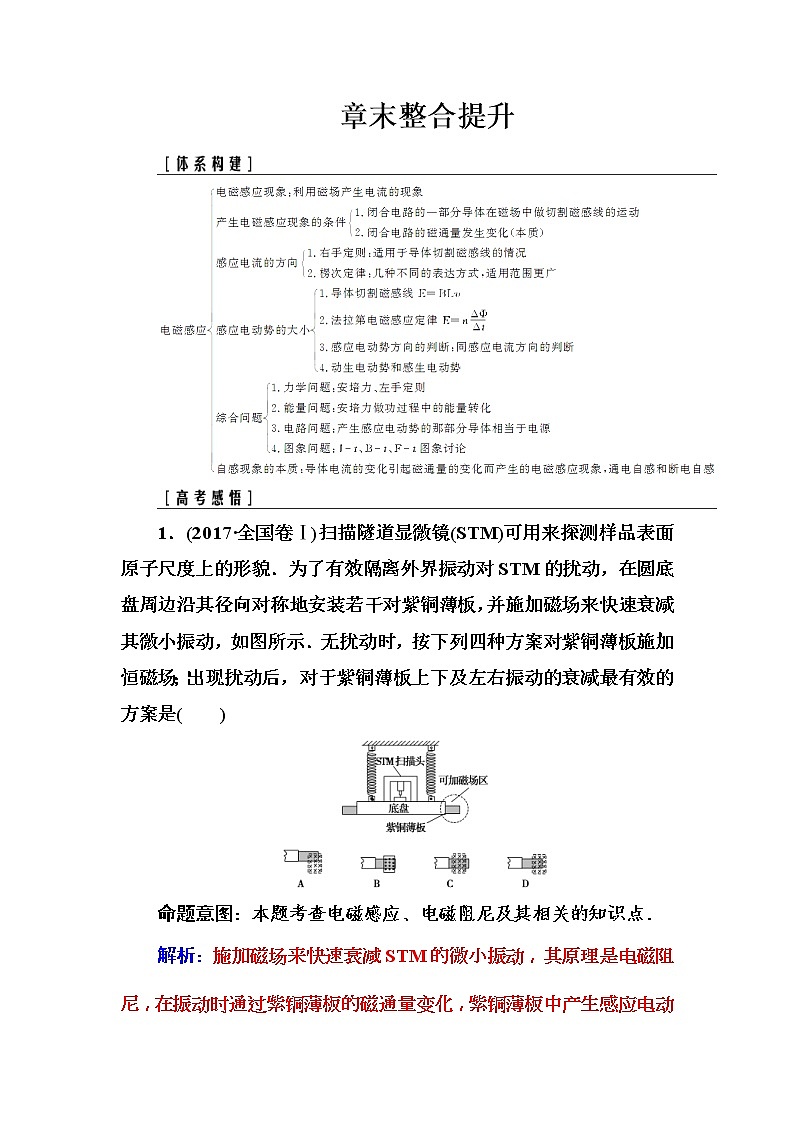

章末整合提升1．(2017·全国卷Ⅰ)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是(　　)命题意图：本题考查电磁感应、电磁阻尼及其相关的知识点．解析：施加磁场来快速衰减STM的微小振动，其原理是电磁阻尼，在振动时通过紫铜薄板的磁通量变化，紫铜薄板中产生感应电动势和感应电流，则其受到安培力作用，该作用阻碍紫铜薄板振动，即促使其振动衰减．方案A中，无论紫铜薄板上下振动还是左右振动，通过它的磁通量都发生变化；方案B中，当紫铜薄板上下振动时，通过它的磁通量可能不变，当紫铜薄板向右振动时，通过它的磁通量不变；方案C中，紫铜薄板上下振动、左右振动时，通过它的磁通量可能不变；方案D中，当紫铜薄板上下振动时，紫铜薄板中磁通量可能不变．综上可知，对于紫铜薄板上下及左右振动的衰减最有效的方案是A.答案：A2．(多选)(2015·全国卷Ⅰ)1824年，法国科学家阿拉果完成了著名的“圆盘实验”，实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示，实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后，下列说法正确的是(　　)A．圆盘上产生了感应电动势B．圆盘内的感应电流产生的磁场导致磁针转动C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D．圆盘中的自由电子随圆盘一起运动形成了电流，此电流产生的磁场导致磁针转动命题意图：本题考查电磁感应、涡流及其相关的知识点，意在考查考生综合运用电磁感应知识分析解释实验现象的能力．难度中等偏难．解析：当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，圆盘的半径切割磁感线产生感应电动势和感应电流，选项A正确；圆盘内的涡电流产生的磁场对磁针施加磁场力作用，导致磁针转动，选项B正确，D错误；由于圆盘中心正上方悬挂小磁针，在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量不变，选项C错误．答案：AB3．(多选)(2017·全国卷Ⅱ)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1 m、总电阻为0.005 Ω 的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示．已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场．线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时，感应电动势取正)．下列说法正确的是(　　)图甲　　　　　　　图乙　　　A．磁感应强度的大小为0.5 TB．导线框运动速度的大小为0.5 m/sC．磁感应强度的方向垂直于纸面向外D．在t＝0.4 s至t＝0.6 s这段时间内，导线框所受的安培力大小为0.1 N命题意图：本题考查电磁感应与力学规律的综合应用．解析：由题图乙可知，导线框运动的速度大小v＝＝ m/s＝0.5 m/s，B项正确；导线框进入磁场的过程中，cd边切割磁感线，由E＝BLv，得B＝＝ T＝0.2 T，A项错误；由图可知，导线框进入磁场的过程中，感应电流的方向为顺时针方向，根据楞次定律可知，磁感应强度方向垂直纸面向外，C项正确；在0.4～0.6 s这段时间内，导线框正在出磁场，回路中的电流大小I＝＝ A＝2 A，则导线框受到的安培力F＝BIL＝0.2×2×0.1 N＝0.04 N，D项错误．答案：BC4．(2017·全国卷Ⅲ)如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是(　　)A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向命题意图：本题考查楞次定律、右手定则．解析：金属杆PQ向右切割磁感线，根据右手定则可知PQRS中感应电流沿逆时针方向；原来T中的磁场方向垂直于纸面向里，金属杆PQ中的感应电流产生的磁场方向垂直于纸面向外，使得穿过T的磁通量减小，根据楞次定律可知T中产生顺时针方向的感应电流，综上所述，可知A、B、C项错误，D项正确．答案：D5．(2016·全国卷Ⅰ)如图，两固定的绝缘斜面倾角均为θ，上沿相连．两细金属棒ab(仅标出a端)和cd(仅标出c端)长度均为L，质量分别为2m和m；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平．右斜面上存在匀强磁场，磁感应强度大小为B，方向垂直于斜面向上．已知两根导线刚好不在磁场中，回路电阻为R，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g.已知金属棒ab匀速下滑．求(1)作用在金属棒ab上的安培力的大小；(2)金属棒运动速度的大小．命题意图：本题主要考查平衡条件、法拉第电磁感应定律、安培力、闭合电路欧姆定律及其相关知识，意在考查考生灵活运用知识分析、解决问题的能力．解析：(1)设两根导线的总的张力的大小为FT，右斜面对ab棒的支持力的大小为FN1作用在ab棒上的安培力的大小为F，左斜面对cd棒的支持力大小为FN2.对于ab棒，由力的平衡条件得2mgsin θ＝μFN1＋FT＋F，①FN1＝2mgcos θ，②对于cd棒，同理有mgsin θ＋μFN2＝FT，③FN2＝mgcos θ，④联立①②③④式得F＝mg(sin θ－3μcos θ)．⑤(2)由安培力公式得F＝BIL，⑥这里I是回路abdca中的感应电流．ab棒上的感应电动势为E＝BLv，⑦式中，v是ab棒下滑速度的大小．由欧姆定律得I＝，⑧联立⑤⑥⑦⑧式得v＝(sin θ－3μcos θ).答案：(1)mg(sin θ－3μcos θ)　(2)(sin θ－3μcos θ)
