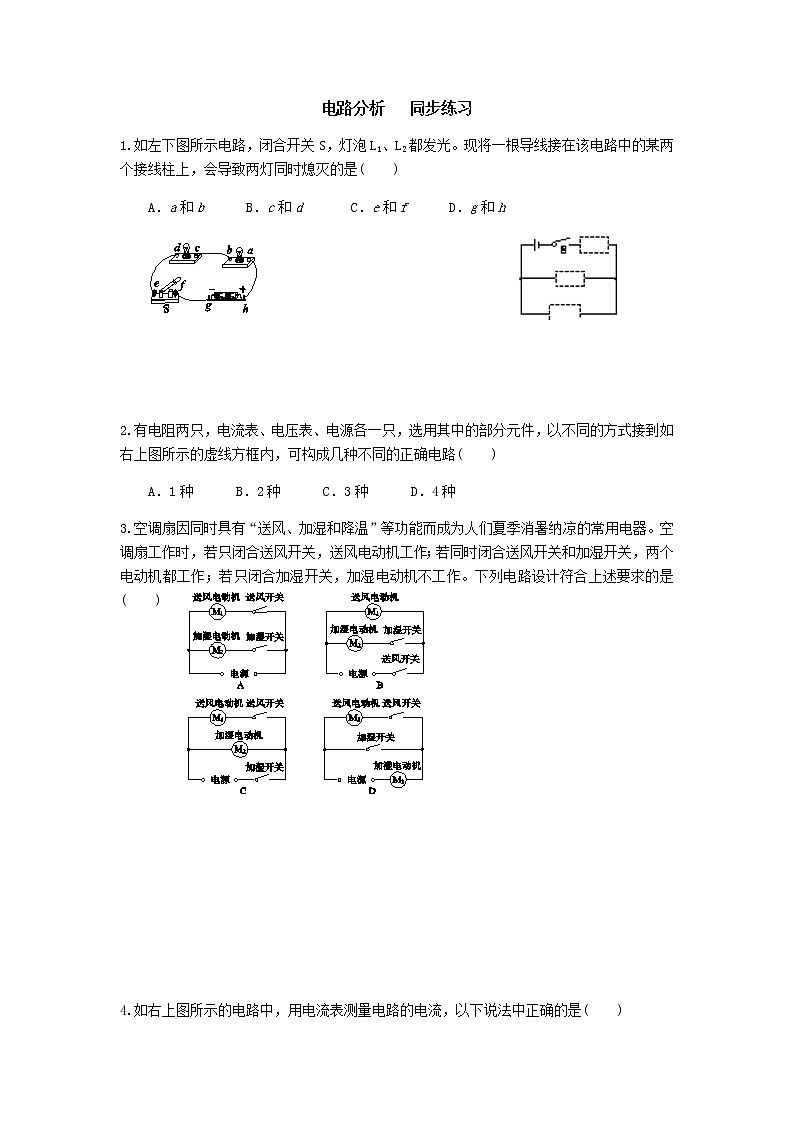

1.如左下图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )


A．a和b B．c和d C．e和f D．g和h

















2.有电阻两只，电流表、电压表、电源各一只，选用其中的部分元件，以不同的方式接到如右上图所示的虚线方框内，可构成几种不同的正确电路( )


A．1种 B．2种 C．3种 D．4种


3.空调扇因同时具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉的常用电器。空调扇工作时，若只闭合送风开关，送风电动机工作；若同时闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。下列电路设计符合上述要求的是( )

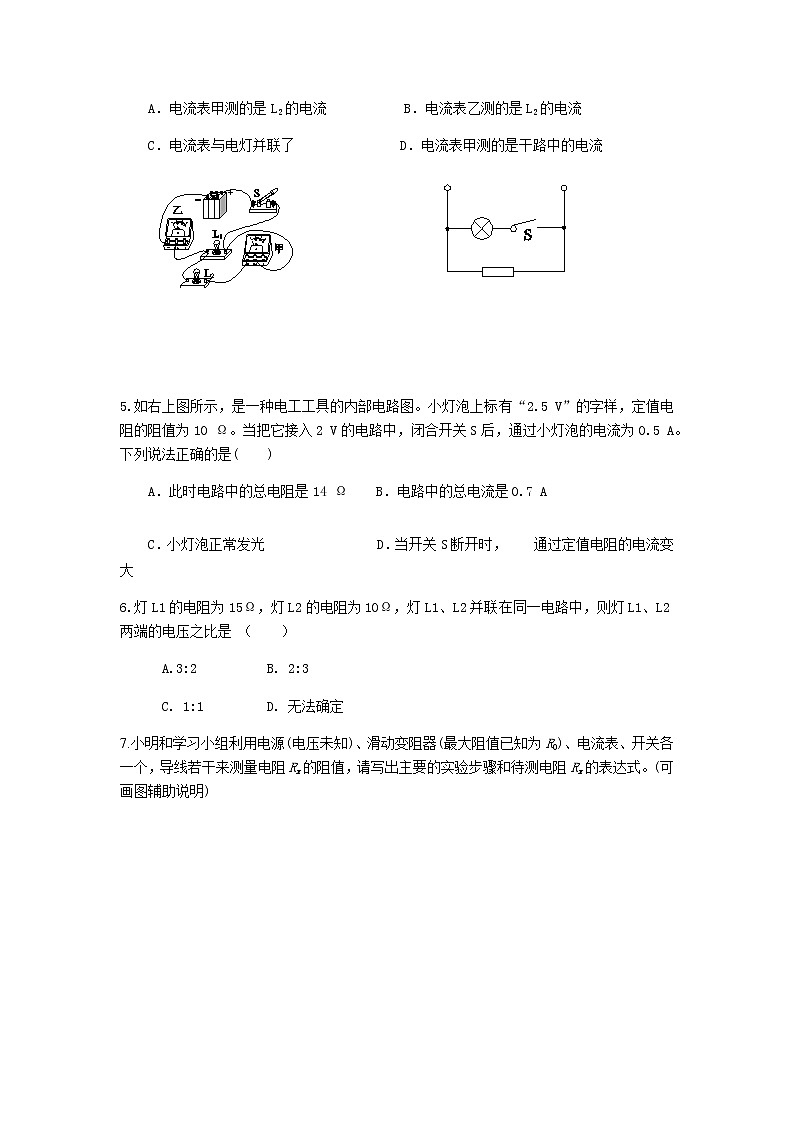

4.如右上图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )


A．电流表甲测的是L2的电流 B．电流表乙测的是L2的电流


C．电流表与电灯并联了 D．电流表甲测的是干路中的电流




















5.如右上图所示，是一种电工工具的内部电路图。小灯泡上标有“2.5 V”的字样，定值电阻的阻值为10 Ω。当把它接入2 V的电路中，闭合开关S后，通过小灯泡的电流为0.5 A。下列说法正确的是( )


A．此时电路中的总电阻是14 Ω B．电路中的总电流是0.7 A


C．小灯泡正常发光 D．当开关S断开时，通过定值电阻的电流变大


6.灯L1的电阻为15Ω，灯L2的电阻为10Ω，灯L1、L2并联在同一电路中，则灯L1、L2两端的电压之比是 （ ）


A.3:2 B. 2:3


C. 1:1 D. 无法确定


7.小明和学习小组利用电源(电压未知)、滑动变阻器(最大阻值已知为R0)、电流表、开关各一个，导线若干来测量电阻Rx的阻值，请写出主要的实验步骤和待测电阻Rx的表达式。(可画图辅助说明)




















8.磁场的强弱用磁感应强度B(单位是T)表示，B越大，磁场越强；B＝0，表示没有磁场。如图电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。


(1)图甲是某物理兴趣小组的同学测出的某磁敏电阻R的阻值随磁感应强度B变化的图像，根据此图像分析可知，磁敏电阻的阻值随磁感应强度B的增大而____(填“增大”或“减小”)。


(2)小明同学将该磁敏电阻R放在磁场外(磁感应强度B＝0)，接入图乙所示电路，闭合开关后，电流表示数如图丙所示，则流过磁敏电阻R的电流为____mA，此时磁敏电阻R两端电压为____V。


(3)只要在图乙中再连入一个电压表，就可测量磁敏电阻的阻值，利用图甲，可知道相应位置的磁感应强度大小。请你帮助小明同学在图上将电压表连入电路。





(4)小明同学正确接线后，将磁敏电阻R置于磁场中的A点，然后接通电路，并调节滑动变阻器，此时电压表和电流表的示数分别为7 V和20 mA，则A点的磁感应强度B＝____T。改变磁敏电阻R在A处放置的方向，发现电压表和电流表的示数都不变，则表明该磁敏电阻的阻值与磁场方向____(填“有关”或“无关”)。





9.小明和小聪分别做“测小灯泡电阻”和“测定值电阻的阻值”的实验。图甲所示是小明测小灯泡电阻的实验电路图，图乙是根据实验数据绘出的U－I图像。小灯泡标有“2 V”字样。





(1)闭合开关前，小明应将滑动变阻器的滑片移到____端。该实验中，滑动变阻器的作用是保护电路和 。


(2)实验过程中，要让灯发光变暗，应将滑动变阻器的滑片向____调节。


(3)小灯泡正常发光时，灯丝电阻为____Ω。


(4)同桌小聪在测量一个定值电阻Rx的阻值，但他发现电压表已经损坏而无法使用，于是他设计并进行了如下实验：①按丙电路图连接好实物电路；②闭合开关S1，断开S2，读出电流表的示数I1；③闭合开关S2，断开S1，读出电流表的示数I2；④写出Rx的表达式： 。(电源电压恒定)。


(5)小明认为小聪测得的定值电阻Rx的阻值还不够精确，因为他没有进行多次测量求平均值；小聪也认为小明的实验结果一样不可靠，因为小明也没有求小灯泡电阻的平均值。你认为：小明的分析是____的，小聪的分析是____的。(填“正确”或“不正确”)





10.如图所示是某中学科学课外实践活动小组设计的风力测量仪的电路示意图。其电源电压U＝3 V，电路保护电阻R1＝2 Ω，均匀电阻丝的阻值为R2＝3 Ω，金属丝(电阻忽略不计)的上端固定在O点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成。


(1)无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流是多少？


(2)风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是多少？


(3)为什么不在电路中串联电流表，把电流表改装成风力表？
