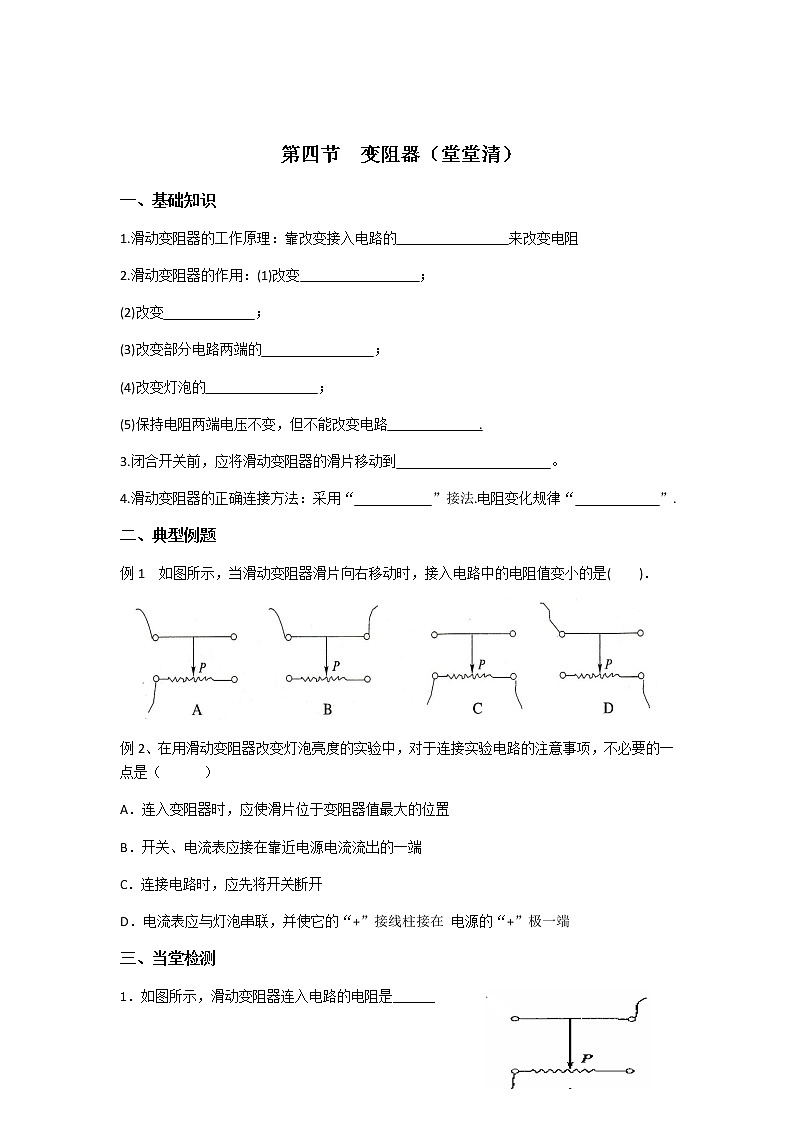

第四节 变阻器（堂堂清）


一、基础知识


1.滑动变阻器的工作原理：靠改变接入电路的 来改变电阻


2.滑动变阻器的作用：(1)改变 ；


(2)改变 ；


(3)改变部分电路两端的 ；


(4)改变灯泡的 ；


(5)保持电阻两端电压不变，但不能改变电路 .


3.闭合开关前，应将滑动变阻器的滑片移动到 。


4.滑动变阻器的正确连接方法：采用“ ”接法.电阻变化规律“ ”.


二、典型例题


例1 如图所示，当滑动变阻器滑片向右移动时，接入电路中的电阻值变小的是( )．





例2、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ）


A．连入变阻器时，应使滑片位于变阻器值最大的位置


B．开关、电流表应接在靠近电源电流流出的一端


C．连接电路时，应先将开关断开


D．电流表应与灯泡串联，并使它的“+”接线柱接在 电源的“+”极一端


三、当堂检测


1．如图所示，滑动变阻器连入电路的电阻是______


（AP或BP） 部分，若要使它连入电路的电阻减小，


则滑片应向_________（“左”或“右”）移动。


2．下列关于电阻的说法中，正确的是：


A．导体通电时有电阻，不通电时没有电阻。


B．通过导体的电流越大，电阻就越大。


C．导体两端电压越大，电阻就越小。


D．导体的电阻与电压、电流大小无关。


3． 一根铜导线的电阻为R，将它均匀拉长后，它的电阻将：( )


A．变大 B.变小 C.不变 D.无法确定


4．如下图所示为滑动变阻器连入电路的几种情况的示意图，当滑片P向右滑动时，连入电路的电阻变大的是：( )





四课后作业、


1..一个滑动变阻器上标有“50Ω 2A”的字样，其中“50Ω”是指 ，“2A”是指 。


2.给你两个灯泡、一个开关、一个滑动变阻器、一个电池组，请你设计一个电路满足以下要求：开关同时控制两盏灯;一盏灯的亮度可调，另一盏灯的亮度不变.请画出你设计的电路图.








3.油量表的工作原理





当油箱开始放油时，油面______，浮标向____移动，由于杠杆的作用，滑动变阻器的滑片向____移动，接入电路的电阻变_____，电路中的电流变_______，油量表的示数就变_____，显示油量______，所以从油量表的指针所指的刻度就可以知道油箱内油面的高度。


4.








中考链接、拓展延伸


（2015）某油箱表的工作原理如图所示，当油箱内油面上升时，浮球向上漂浮，使得滑动变阻器接入电路中的电阻变____，由由电流表改造的（ ）表示数变___________。
