中考复习真题汇编专项复习 透镜及其应用 （有详解答案）

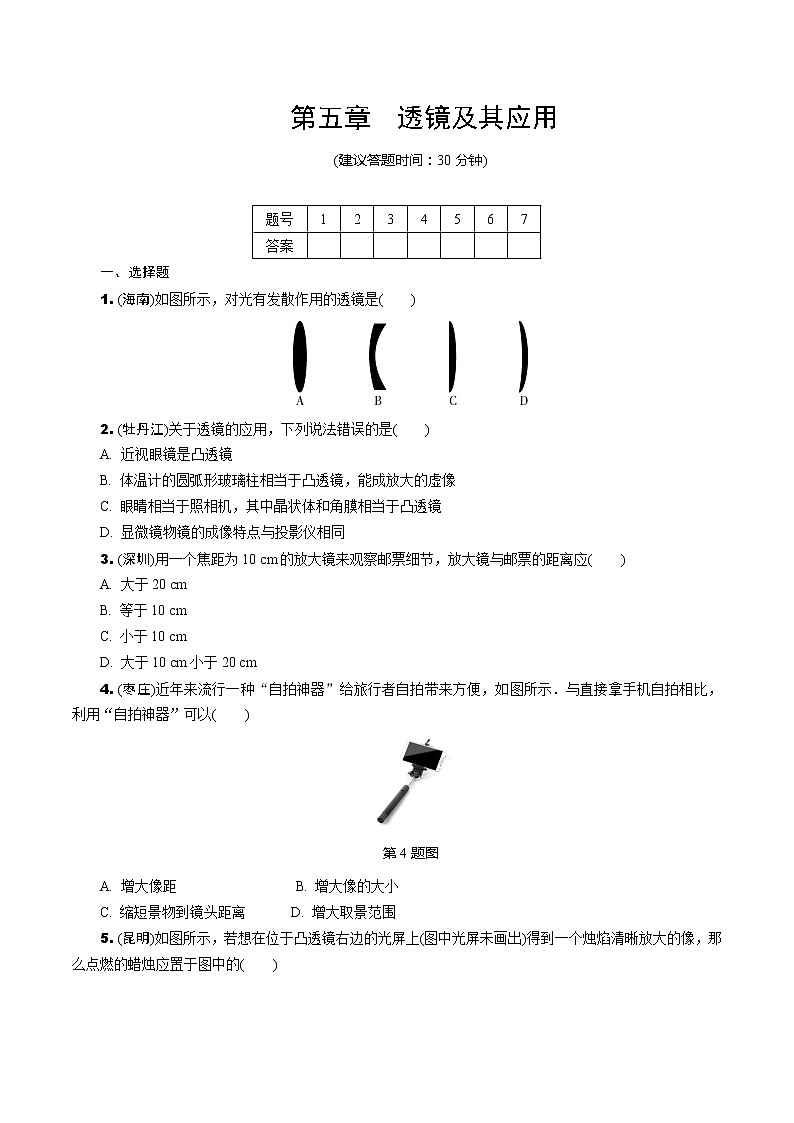

第五章　透镜及其应用

(建议答题时间：30分钟)

一、选择题

1. (海南)如图所示，对光有发散作用的透镜是(　　)

2. (牡丹江)关于透镜的应用，下列说法错误的是(　　)

A. 近视眼镜是凸透镜

B. 体温计的圆弧形玻璃柱相当于凸透镜，能成放大的虚像

C. 眼睛相当于照相机，其中晶状体和角膜相当于凸透镜

D. 显微镜物镜的成像特点与投影仪相同

3. (深圳)用一个焦距为10 cm的放大镜来观察邮票细节，放大镜与邮票的距离应(　　)

A. 大于20 cm

B. 等于10 cm

C. 小于10 cm

D. 大于10 cm小于20 cm

4. (枣庄)近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示．与直接拿手机自拍相比，利用“自拍神器”可以(　　)

第4题图

A. 增大像距  　　           B. 增大像的大小

C. 缩短景物到镜头距离  　 　D. 增大取景范围

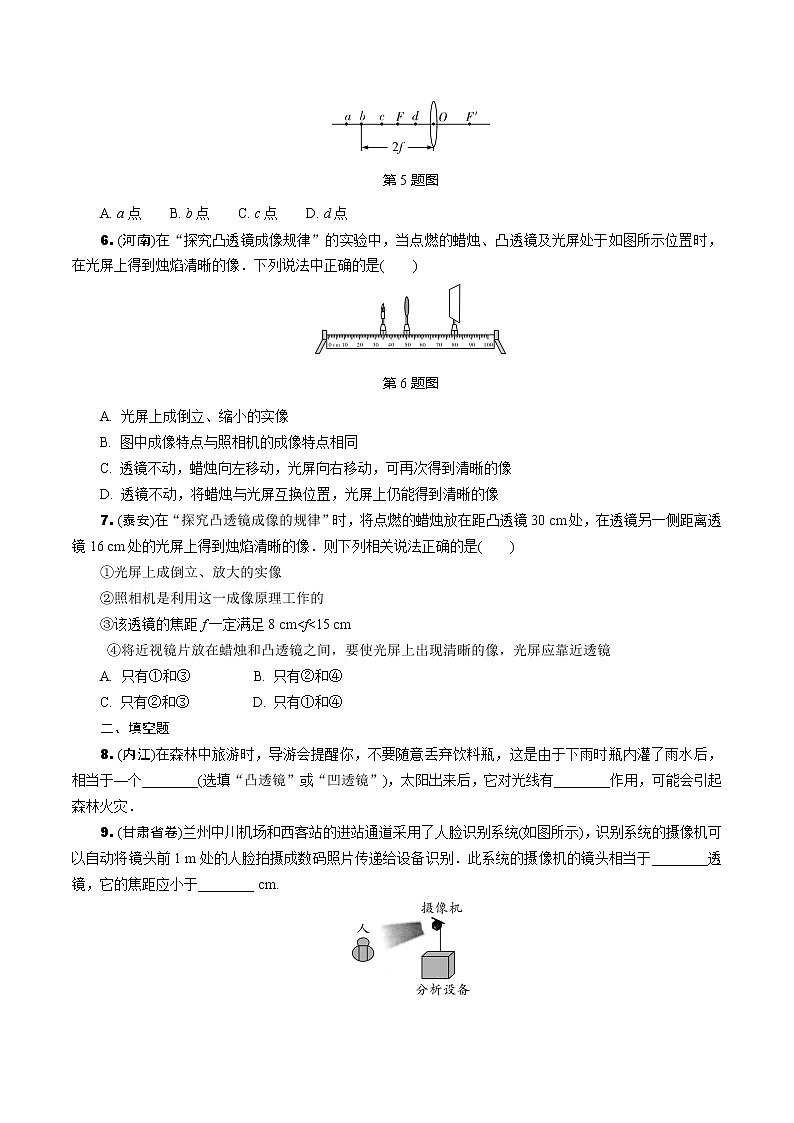

5. (昆明)如图所示，若想在位于凸透镜右边的光屏上(图中光屏未画出)得到一个烛焰清晰放大的像，那么点燃的蜡烛应置于图中的(　　)

第5题图

A. a点　　B. b点　　C. c点　　D. d点

6. (河南)在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示位置时，在光屏上得到烛焰清晰的像．下列说法中正确的是(　　)

第6题图

A. 光屏上成倒立、缩小的实像

B. 图中成像特点与照相机的成像特点相同

C. 透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像

D. 透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像

7. (泰安)在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30 cm处，在透镜另一侧距离透镜16 cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是(　　)

①光屏上成倒立、放大的实像

②照相机是利用这一成像原理工作的

③该透镜的焦距f一定满足8 cm<f<15 cm

 ④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜

A. 只有①和③         B. 只有②和④

C. 只有②和③         D. 只有①和④

二、填空题

8. (内江)在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶，这是由于下雨时瓶内灌了雨水后，相当于—个________(选填“凸透镜”或“凹透镜”)，太阳出来后，它对光线有________作用，可能会引起森林火灾．

9. (甘肃省卷)兰州中川机场和西客站的进站通道采用了人脸识别系统(如图所示)，识别系统的摄像机可以自动将镜头前1 m处的人脸拍摄成数码照片传递给设备识别．此系统的摄像机的镜头相当于________透镜，它的焦距应小于________ cm.

第9题图

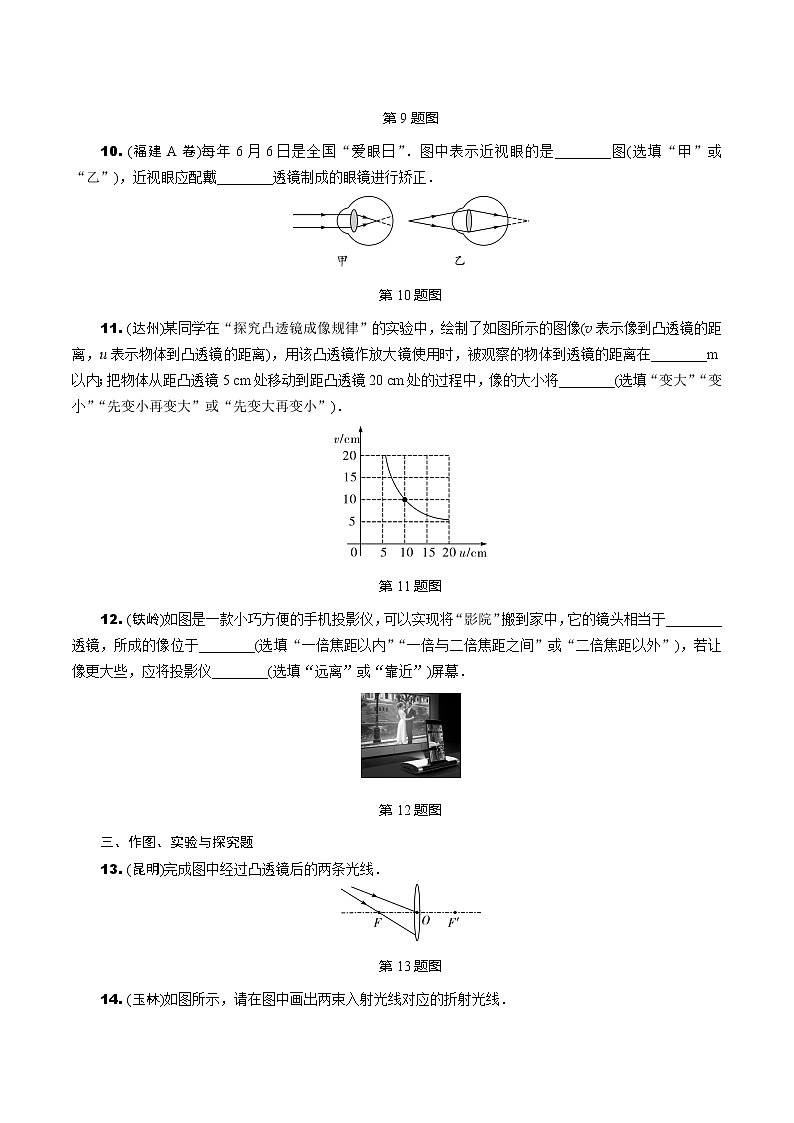

10. (福建A卷)每年6月6日是全国“爱眼日”．图中表示近视眼的是________图(选填“甲”或“乙”)，近视眼应配戴________透镜制成的眼镜进行矫正．

第10题图

11. (达州)某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图像(v表示像到凸透镜的距离，u表示物体到凸透镜的距离)，用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在________m以内；把物体从距凸透镜5 cm处移动到距凸透镜20 cm处的过程中，像的大小将________(选填“变大”“变小”“先变小再变大”或“先变大再变小”)．

第11题图

12. (铁岭)如图是一款小巧方便的手机投影仪，可以实现将“影院”搬到家中，它的镜头相当于________透镜，所成的像位于________(选填“一倍焦距以内”“一倍与二倍焦距之间”或“二倍焦距以外”)，若让像更大些，应将投影仪________(选填“远离”或“靠近”)屏幕．

第12题图

三、作图、实验与探究题

13. (昆明)完成图中经过凸透镜后的两条光线．

第13题图

14. (玉林)如图所示，请在图中画出两束入射光线对应的折射光线．

第14题图

15. (聊城)根据入射光线和折射光线，在图甲中的方框内画出适当类型的透镜．

第15题图

16. (南京)在“探究凸透镜成像规律”实验中，凸透镜焦距为10 cm，蜡烛、透镜和光屏的位置如图所示．

第16题图

(1)图中光屏上呈一清晰的像，该像是倒立、______(选填“放大”“等大”或“缩小”) 的实像．

(2)图中固定蜡烛位置不变，将透镜移到60 cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向________(选填“左”或“右”)移动．

(3)图中固定透镜位置不变，将蜡烛移到45 cm刻度线处，移动光屏________(选填“能”或“不能”，下同)承接到像，把光屏放在蜡烛的左侧，移动光屏________承接到像．

(4)图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是________(选填“近视”或“远视”)眼镜的镜片．

核心素养提升

1. (山西)如图甲所示，在圆柱形水杯后面放一张画有箭头的纸条．往杯中倒入适量水，透过水杯，看到一个箭头改变了方向(如图乙)．这是为什么呢？要解决这个问题，首先应抓住影响这个问题的主要因素：圆柱形水杯装有水的部分具有______________________的特征，忽略掉影响这个问题的次要因素 ：物体的材质等，构建凸透镜模型进行研究．根据凸透镜成像规律可以判定，看到这个方向改变的箭头是放大的________(选填“实像”或“虚像”)．凸透镜的这一成像规律在生活中的应用有________(选填“照相机”或“投影仪”)．

第1题图

2. (昆明)图中a、b是家里开着灯、隔着玻璃窗拍摄屋外景物的情形，其中一幅是手机离玻璃窗一定距离拍摄的，另一幅是将手机紧贴在玻璃窗上拍摄的．图b中的“灯”并非建筑物上的，而是屋内拍摄者身后的吊灯．手机离玻璃窗一定距离拍摄的是图________；图a中没有出现屋内吊灯的像，是由于________________________________________________________________________．

第2题图

参考答案及解析

1. B

2. A　【解析】近视眼是晶状体太厚，折射能力太强，看到物体成倒立、缩小的实像，像成在视网膜前，所以需要用凹透镜，进行矫正，所以近视眼镜是凹透镜，晶状体是凸透镜A错误，C正确；体温计内的示数很小，通过圆弧状玻璃柱看到较大的示数，所以其相当于凸透镜，放大镜成虚像，B正确；来自物体的光经过显微镜的物镜成放大的实像，与投影仪所成的像相同，所以成像特点相同，D正确．故选A.

3. C　【解析】看邮票时，利用放大镜的原理，凸透镜成正立放大的虚像，此时物距应小于一倍焦距．故选C.

4. D　【解析】根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果．故选D.

5. C　【解析】光屏上要成清晰放大的实像，物距必须在一倍焦距和两倍焦距之间，蜡烛应在c点，故选C.

6. D　【解析】由图可知，此时的像距大于物距，所以在光屏上成倒立、放大实像，是投影仪的成像原理，A、B错误；保持凸透镜不动，将蜡烛向左移动，根据凸透镜成实像时，物距增大，像距减小，像变小可知光屏也要向左移动才能在光屏上得到一个清晰的像，C错误；保持凸透镜不动，将蜡烛和光屏互换位置，根据光路可逆，仍可在光屏上成清晰的倒立的实像，D正确．故选D.

7. C

8. 凸透镜　会聚

9. 凸　50

10. 甲　凹

11. 0.05　变小

12. 凸　二倍焦距以外　远离

13. 如答图所示

第13题答图

14. 如答图所示

第14题答图

15. 如答图所示

第15题答图

16. (1)等大　(2)右　(3)不能　不能　(4)远视

【解析】(1)由图可知，此时物距u＝50 cm－30 cm＝20 cm，像距v＝70 cm－50 cm＝20 cm，即u＝v＝2f，成的是倒立等大的实像；(2)由(1)可知，凸透镜的焦距f＝10 cm；固定蜡烛位置不变，将透镜移到60 cm处，此时物距u＝60 cm－30 cm＝30 cm>2f，则f<v<2f，即像距在10到20 cm之间，故应将光屏向右移动；(3)固定透镜位置不动，将蜡烛移到45 cm处时，u＝50 cm－45 cm＝5 cm<f，此时成的是正立放大的虚像，虚像不能用光屏承接；(4)将光屏向左移动，减小了像距，光屏上再次呈现清晰的像，相当于物距增大了，则该眼镜片对光线有会聚作用，是凸透镜，远视眼镜的镜片是凸透镜．

核心素养提升

1. 中间厚边缘薄、透光　　实像　 投影仪

【解析】研究往杯中倒入适量水，通过水杯，看到一个箭头改变了方向的原因时，我们可以在此研究过程中抓住圆柱形水杯具有中间厚边缘薄、透光的特性，而忽略其他次要因素，故我们可以通过构建模型的方法，将圆柱形水杯装有水的部分看作一个凸透镜；根据凸透镜成像规律可知，物体成倒立放大的像时该像为实像，凸透镜这一成像规律在生活中的应用有投影仪．

2. b　手机挡住了灯光，没有玻璃反射的灯光进入镜头
