中考复习真题汇编专项复习 生活用电（有详解答案）

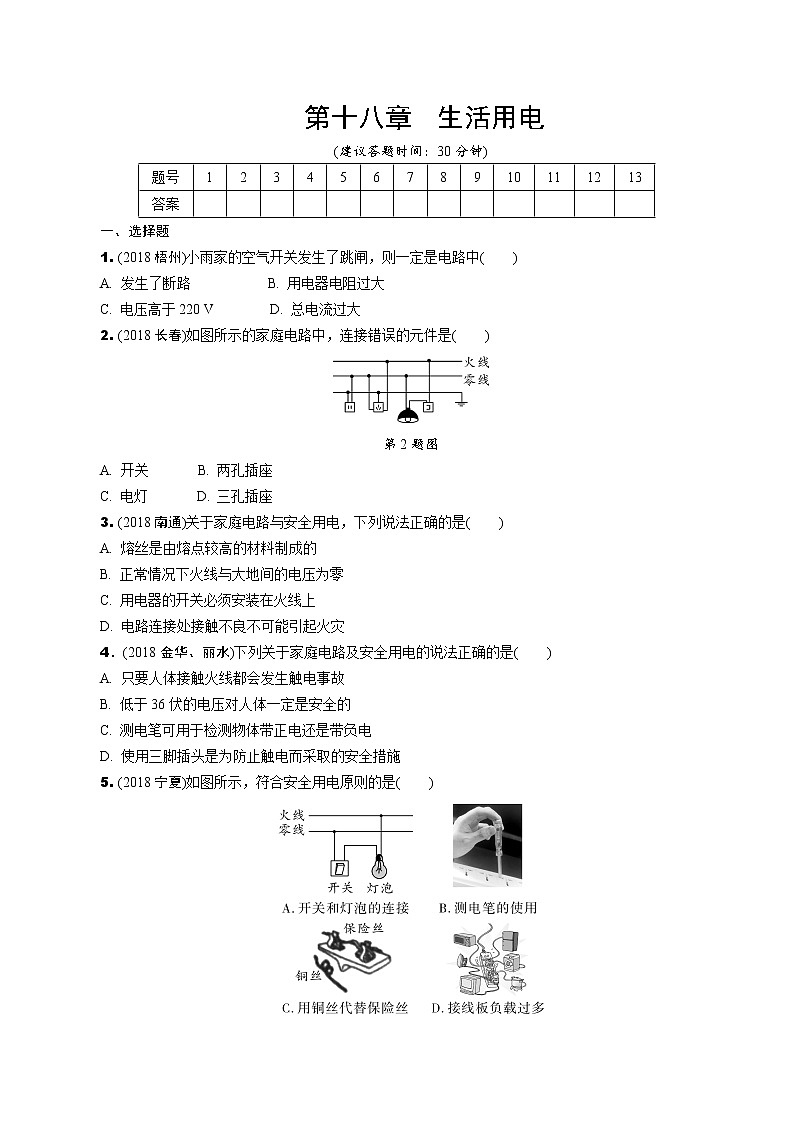

第十八章　生活用电

(建议答题时间：30分钟)　　　　　　　　　　　　　　

一、选择题

1. (2018梧州)小雨家的空气开关发生了跳闸，则一定是电路中(　　)

A. 发生了断路           B. 用电器电阻过大

C. 电压高于220 V        D. 总电流过大

2. (2018长春)如图所示的家庭电路中，连接错误的元件是(　　)

第2题图

A. 开关       B. 两孔插座

C. 电灯       D. 三孔插座

3. (2018南通)关于家庭电路与安全用电，下列说法正确的是(　　)

A. 熔丝是由熔点较高的材料制成的

B. 正常情况下火线与大地间的电压为零

C. 用电器的开关必须安装在火线上

D. 电路连接处接触不良不可能引起火灾

4．(2018金华、丽水)下列关于家庭电路及安全用电的说法正确的是(　　)

A. 只要人体接触火线都会发生触电事故

B. 低于36伏的电压对人体一定是安全的

C. 测电笔可用于检测物体带正电还是带负电

D. 使用三脚插头是为防止触电而采取的安全措施

5. (2018宁夏)如图所示，符合安全用电原则的是(　　)

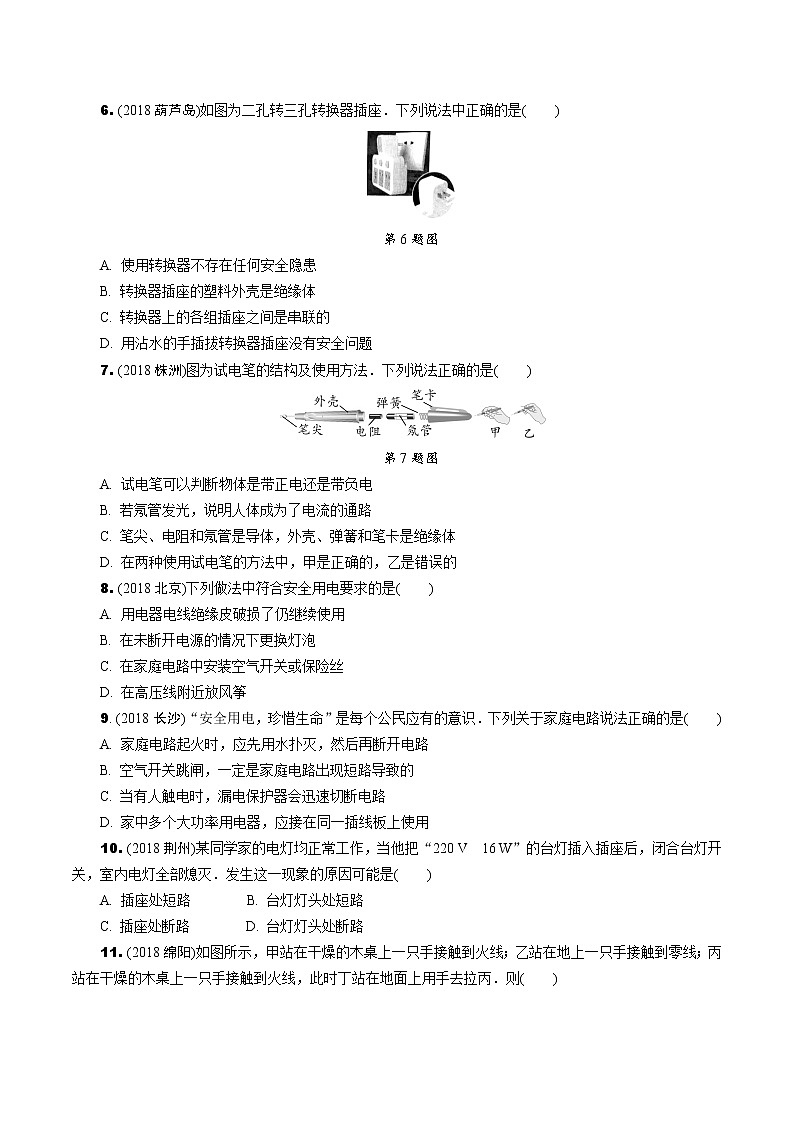

6. (2018葫芦岛)如图为二孔转三孔转换器插座．下列说法中正确的是(　　)

第6题图

A. 使用转换器不存在任何安全隐患

B. 转换器插座的塑料外壳是绝缘体

C. 转换器上的各组插座之间是串联的

D. 用沾水的手插拔转换器插座没有安全问题

7. (2018株洲)图为试电笔的结构及使用方法．下列说法正确的是(　　)

第7题图

A. 试电笔可以判断物体是带正电还是带负电

B. 若氖管发光，说明人体成为了电流的通路

C. 笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体

D. 在两种使用试电笔的方法中，甲是正确的，乙是错误的

8. (2018北京)下列做法中符合安全用电要求的是(　　)

A. 用电器电线绝缘皮破损了仍继续使用

B. 在未断开电源的情况下更换灯泡

C. 在家庭电路中安装空气开关或保险丝

D. 在高压线附近放风筝

9. (2018长沙)“安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是(　　)

A. 家庭电路起火时，应先用水扑灭，然后再断开电路

B. 空气开关跳闸，一定是家庭电路出现短路导致的

C. 当有人触电时，漏电保护器会迅速切断电路

D. 家中多个大功率用电器，应接在同一插线板上使用

10. (2018荆州)某同学家的电灯均正常工作，当他把“220 V　16 W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭．发生这一现象的原因可能是(　　)

A. 插座处短路　　　　B. 台灯灯头处短路

C. 插座处断路        D. 台灯灯头处断路

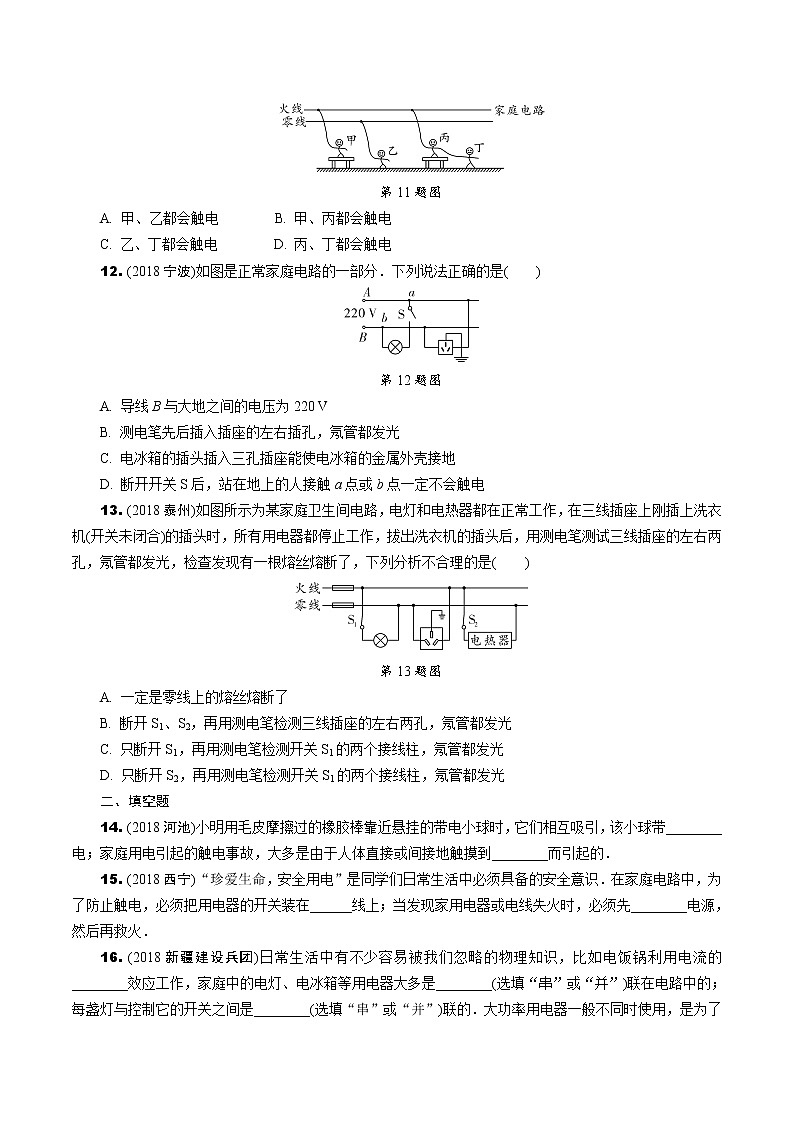

11. (2018绵阳)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙．则(　　)

第11题图

A. 甲、乙都会触电        B. 甲、丙都会触电

C. 乙、丁都会触电        D. 丙、丁都会触电

12. (2018宁波)如图是正常家庭电路的一部分．下列说法正确的是(　　)

第12题图

A. 导线B与大地之间的电压为220 V

B. 测电笔先后插入插座的左右插孔，氖管都发光

C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地

D. 断开开关S后，站在地上的人接触a点或b点一定不会触电

13. (2018泰州)如图所示为某家庭卫生间电路，电灯和电热器都在正常工作，在三线插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，检查发现有一根熔丝熔断了，下列分析不合理的是(　　)

第13题图

A. 一定是零线上的熔丝熔断了

B. 断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光

C. 只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光

D. 只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光

二、填空题

14. (2018河池)小明用毛皮摩擦过的橡胶棒靠近悬挂的带电小球时，它们相互吸引，该小球带________电；家庭用电引起的触电事故，大多是由于人体直接或间接地触摸到________而引起的．

15. (2018西宁)“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上；当发现家用电器或电线失火时，必须先________电源，然后再救火．

16. (2018新疆建设兵团)日常生活中有不少容易被我们忽略的物理知识，比如电饭锅利用电流的________效应工作，家庭中的电灯、电冰箱等用电器大多是________(选填“串”或“并”)联在电路中的；每盏灯与控制它的开关之间是________(选填“串”或“并”)联的．大功率用电器一般不同时使用，是为了避免因______________(选填“总功率过大”或“发生短路”)而造成家庭电路中电流过大．

17. (2018盘锦)用试电笔可辨别火线和零线，使氖管发光的是__________．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是__________．

第17题图

三、作图题

18. (2018鄂尔多斯)请用笔画线代替导线将图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中．

第18题图

19. (2018贵港)请将图中的“光控开关”、“声控开关”、“灯泡”用笔画线表示导线正确连入电路，设计出只有在光线较暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座(导线不得交叉)．

第19题图

参考答案及解析

1. D　【解析】在家庭电路中，因电流过大导致空气开关跳闸的原因有：电路发生短路、电路中用电器总功率过大．由此可知，发生断路和用电器电阻过大，都不会使空气开关跳闸；正常情况下，家庭电路两端电压不变为220 V；只要是保护作用的空气开关跳闸，就一定是总电流过大．故选D.

2. B　【解析】据图可知，控制灯泡的开关跟灯泡串联接在火线上，开关和灯泡连接正确，A、C不符合题意；两孔插座是“左零线，右火线”，此图中的左孔接的是地线，右孔接的是零线，连接错误，B符合题意；三孔插座采用“左零右火上接地”的接法，此图中的三孔插座连接正确，D不符合题意．故选B.

3. C　【解析】熔丝是由熔点低的材料制成的，A错误；正常情况下火线与大地间的电压为220 V，B错误；用电器的开关必须接在火线上，这样开关断开时用电器就和火线断开，更加安全，C正确；电路连接处接触不良会导致该处的电阻变大，根据Q＝I2Rt可知，此处的发热会比其他地方多，因此有火灾隐患，D错误．故选C.

4. D　【解析】人体接触火线但没有构成闭合回路不会发生触电事故，故A错误；对人体的安全电压为不高于36 V，但低于36 V的电压可能会对人体产生伤害，故B错误；测电笔是用来辨别火线和零线的工具，故C错误；使用三脚插头是将用电器外壳与大地相连，防止因用电器漏电使外壳带电而引发的触电事故，故D正确．故选D.

5. B　【解析】开关和灯泡连接时，开关一端连接火线，另一端连接灯泡，故A错误；使用测电笔时，手要与测电笔的笔尾金属体接触，不能接触笔尖金属体，故B正确；铜丝的熔点较高，用铜丝代替保险丝起不到安全保护作用，故C错误；接线板上接的用电器过多，会造成用电器的总功率过大，不符合安全用电的原则，故D错误．故选B.

6. B　【解析】三孔插座接线时都有火线、零线和接地线三根线，最上端的接地线(即可以防止电器外壳漏电发生电击事件)，两孔转三孔的插座，并没有将接地插孔成功接地，因此存在安全隐患，A错误；塑料外壳需要人手去经常触碰，因此一定是绝缘体，B正确；要求是各组插座之间的用电器不能相互影响，所以转换器上各组插座之间是并联的，C错误；用沾水的手触碰插座，容易发生触电事故，D错误．故选B.

7. B　【解析】试电笔是用来判别是火线还是零线的，不能判断物体带正电还是负电，A错误；在使用时，若氖管发光，说明试电笔、火线、人体、大地组成了一个回路，有电流通过人体，B正确；金属笔卡和弹簧是导体，在使用时，手要接触金属笔卡，不能接触笔尖，C错误；题图甲乙两种使用试电笔的方法中，甲没有接触金属笔卡，故错误，乙正确，D错误．故选B.

8. C　【解析】电线的绝缘皮破损时应及时更换，否则容易发生触电事故，A错误；在未断开电源开关的情况下更换灯泡容易发生触电事故，B错误；为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故C正确；不接触低压带电体，不靠近高压带电体，放风筝时要远离高压电线，D错误．故选C.

9. C

10. B　【解析】若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故A错误；若是台灯灯座的两个接头短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故B正确；若是插座处断路，则台灯不亮，但电灯不会熄灭，故C错误；若台灯灯头处断路，则台灯不亮，但室内电灯不会熄灭，故D错误．故选B.

11. D　【解析】由于甲踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，故不会发生触电；由于乙接触的是零线，零线没有电压，因为电压是形成电流的原因，所以不会在乙体内形成电流，故不会发生触电；丙接触火线，丙、丁相连，丁踩在地上，所以此时相当于丙、丁串联，故会造成丙、丁中有电流通过，即丙、丁都会触电．故选D.

12. C　【解析】导线B是零线，因此与大地之间的电压为0 V，A错误；插座的左边插孔连接零线，右边插孔连接火线，测电笔接触火线　　会发光，接触零线　　不发光，B错误；电冰箱的三孔插头最长脚接地线，故电冰箱的金属外壳接地，C正确；a点接的是火线，人和地面及火线形成闭合回路，站在地面上会引发触电事故，D错误．故选C.

13. B　【解析】用测电笔测试三线插座左右两孔，氖管均发光，说明火线正常，零线出现断路，A正确；断开S1、S2用测电笔测三线插座左右两孔，由于左孔没有与火线连通，所以左孔不发光，右孔发光，B错误；只断开S1，用测电笔测量S1的两个接线柱，两个接线柱均与火线接通，氖管均发光，C正确；只断开S2，用测电笔测量S1的两个接线柱，两个接线柱均与火线接通，氖管均发光，D正确．故选B.

14. 正　火线　 【解析】用毛皮摩擦过的橡胶带负电，根据电荷间的相互作用规律，异种电荷相互吸引，所以带电小球带正电；家庭用电引起的触电事故，都是有电流通过人体，大多是由于人体直接或间接地触摸到火线引起的．

15. 火　切断　【解析】将用电器的开关装在火线上，这样当开关断开时，就可以将用电器和火线断开，避免因接触用电器触电；家用电器或电线失火时直接救火会发生触电事故，因此必须先切断电源．

16. 热　并　串　总功率过大　【解析】电饭锅是利用电流的热效应工作的，工作时将电能转化成内能；家里的电灯、电冰箱等用电器是并联的；家庭电路中每盏灯都有一个开关，开关要控制灯泡应与灯泡串联；大功率用电器过多，会引起干路电流过大，从而损坏电路．

17. 火线　ab间断路　【解析】用试电笔辨别火线和零线时，火线能使氖管发光；电灯不亮，说明电路中有断路的地方，用试电笔测试图中a、b、c、d四点，只有a点不发光，则ab间断路．

18. 如答图所示

第18题答图

19. 如答图所示

第19题答图
