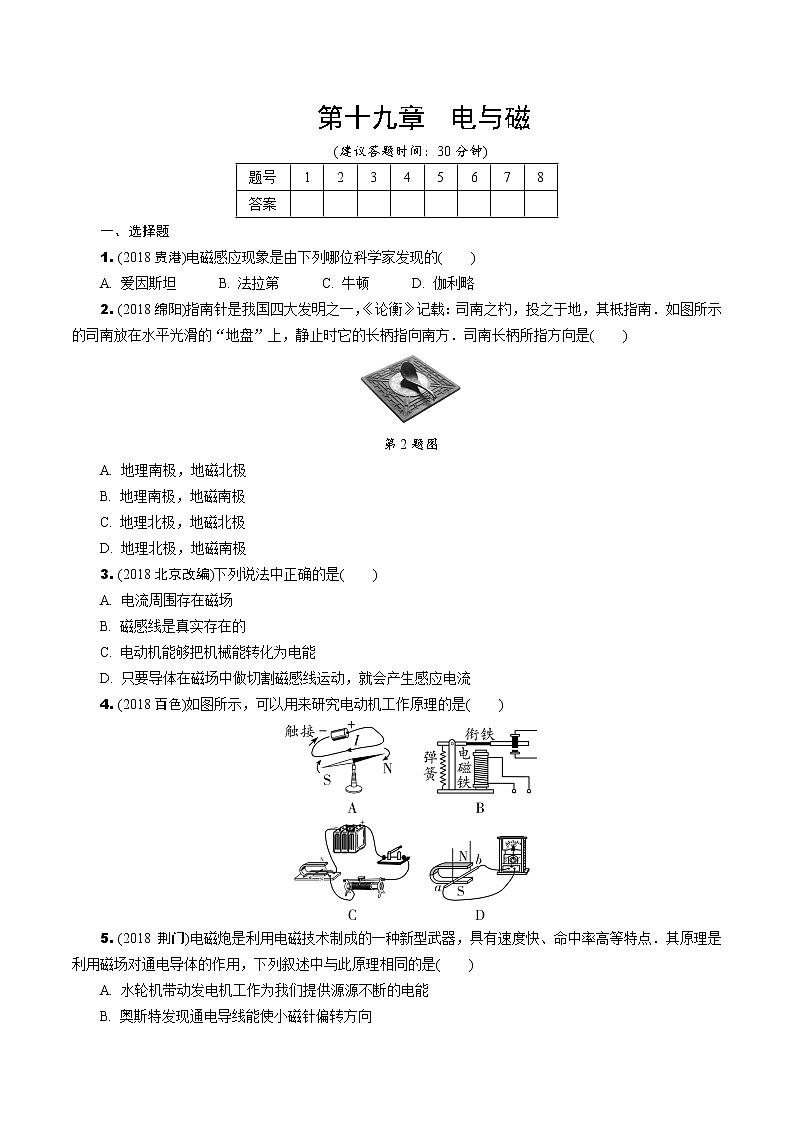

第十九章　电与磁

(建议答题时间：30分钟)

一、选择题

1. (2018贵港)电磁感应现象是由下列哪位科学家发现的(　　)

A. 爱因斯坦　    B. 法拉第　    C. 牛顿　    D. 伽利略

2. (2018绵阳)指南针是我国四大发明之一，《论衡》记载：司南之杓，投之于地，其柢指南．如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方．司南长柄所指方向是(　　)

第2题图

A. 地理南极，地磁北极

B. 地理南极，地磁南极

C. 地理北极，地磁北极

D. 地理北极，地磁南极

3. (2018北京改编)下列说法中正确的是(　　)

A. 电流周围存在磁场

B. 磁感线是真实存在的

C. 电动机能够把机械能转化为电能

D. 只要导体在磁场中做切割磁感线运动，就会产生感应电流

4. (2018百色)如图所示，可以用来研究电动机工作原理的是(　　)

5. (2018 荆门)电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点．其原理是利用磁场对通电导体的作用，下列叙述中与此原理相同的是(　　)

A. 水轮机带动发电机工作为我们提供源源不断的电能

B. 奥斯特发现通电导线能使小磁针偏转方向

C. 电动机接通电源正常工作

D. 工厂使用大型电磁铁完成物品运输任务

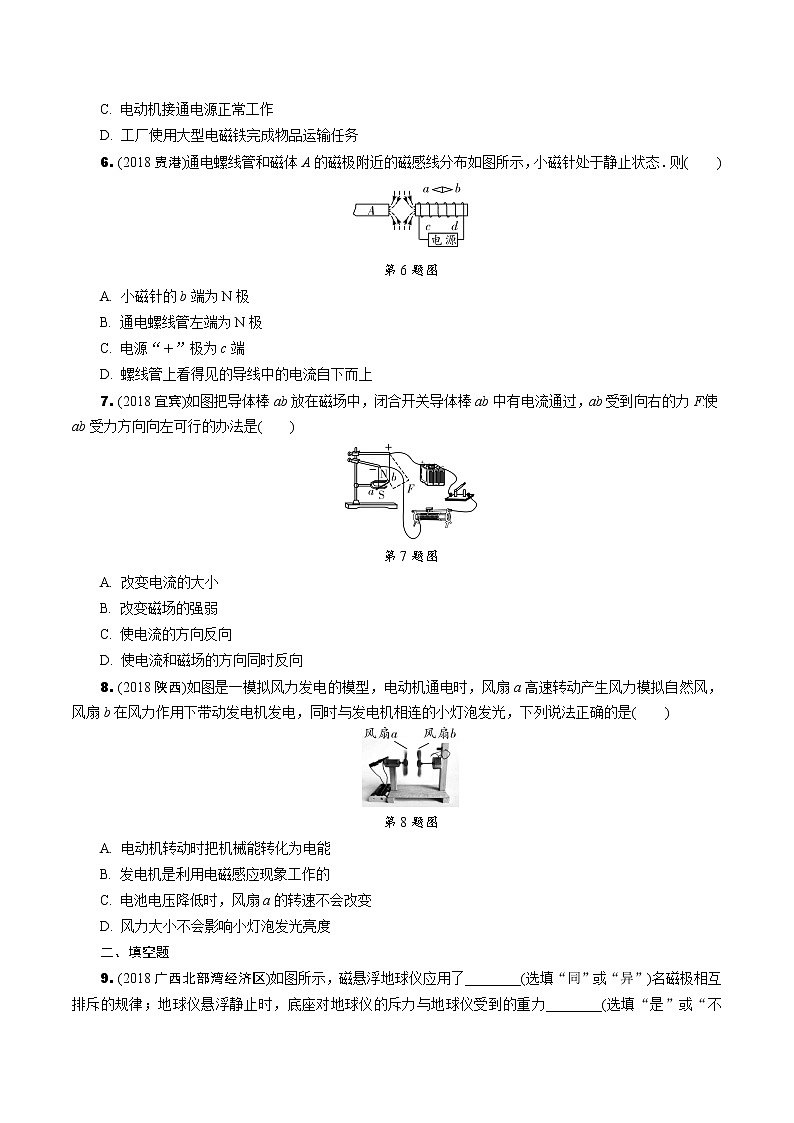

6. (2018贵港)通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态．则(　　)

第6题图

A. 小磁针的b端为N极

B. 通电螺线管左端为N极

C. 电源“＋”极为c端

D. 螺线管上看得见的导线中的电流自下而上

7. (2018宜宾)如图把导体棒ab放在磁场中，闭合开关导体棒ab中有电流通过，ab受到向右的力F.使ab受力方向向左可行的办法是(　　)

第7题图

A. 改变电流的大小

B. 改变磁场的强弱

C. 使电流的方向反向

D. 使电流和磁场的方向同时反向

8. (2018陕西)如图是一模拟风力发电的模型，电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光，下列说法正确的是(　　)

第8题图

A. 电动机转动时把机械能转化为电能

B. 发电机是利用电磁感应现象工作的

C. 电池电压降低时，风扇a的转速不会改变

D. 风力大小不会影响小灯泡发光亮度

二、填空题

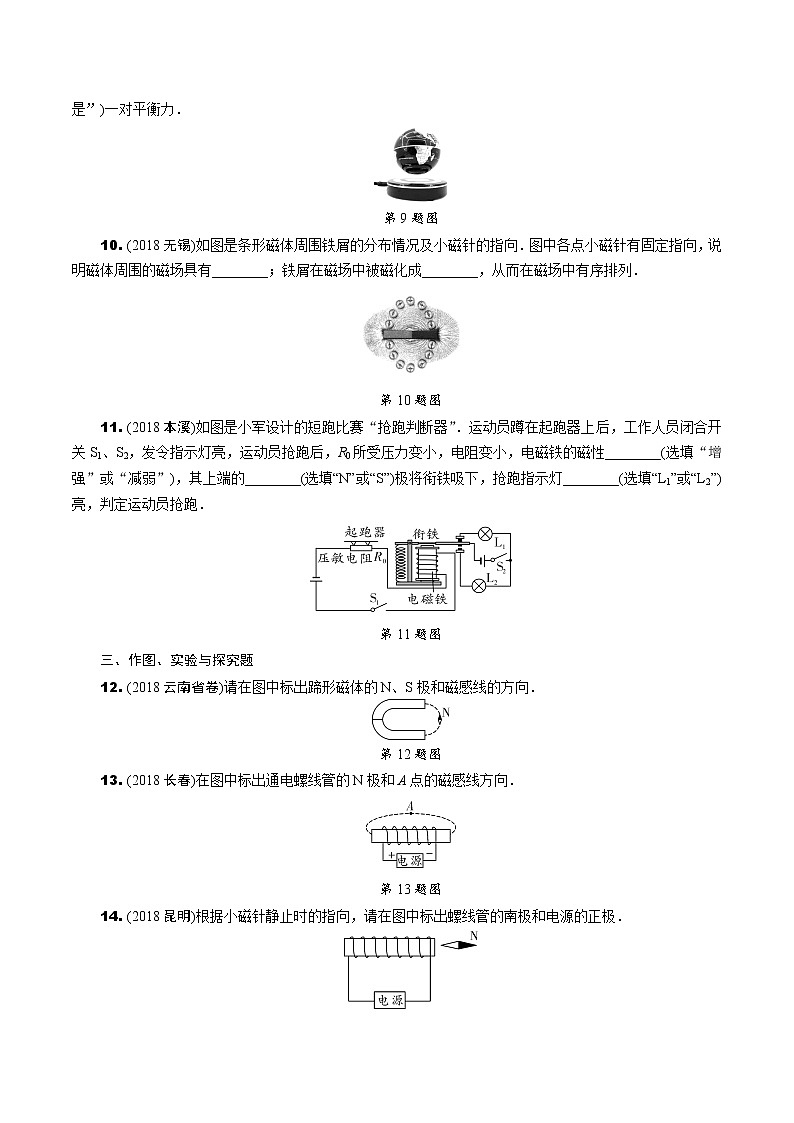

9. (2018广西北部湾经济区)如图所示，磁悬浮地球仪应用了________(选填“同”或“异”)名磁极相互排斥的规律；地球仪悬浮静止时，底座对地球仪的斥力与地球仪受到的重力________(选填“是”或“不是”)一对平衡力．

第9题图

10. (2018无锡)如图是条形磁体周围铁屑的分布情况及小磁针的指向．图中各点小磁针有固定指向，说明磁体周围的磁场具有________；铁屑在磁场中被磁化成________，从而在磁场中有序排列．

第10题图

11. (2018本溪)如图是小军设计的短跑比赛“抢跑判断器”．运动员蹲在起跑器上后，工作人员闭合开关S1、S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁的磁性________(选填“增强”或“减弱”)，其上端的________(选填“N”或“S”)极将衔铁吸下，抢跑指示灯________(选填“L1”或“L2”)亮，判定运动员抢跑．

第11题图

三、作图、实验与探究题

12. (2018云南省卷)请在图中标出蹄形磁体的N、S极和磁感线的方向．

第12题图

13. (2018长春)在图中标出通电螺线管的N极和A点的磁感线方向．

第13题图

14. (2018昆明)根据小磁针静止时的指向，请在图中标出螺线管的南极和电源的正极．

第14题图

15.(2018福建A卷)如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置．闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路．实验观察到的现象如下表.

第15题图

(1)实验时通过观察__________________来判断电路中是否产生感应电流．

(2)由实验可知，闭合电路中的部分导体在磁场中做__________运动时，电路中产生感应电流．

(3)比较第4次和第________次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关．

(4)比较第7次和第8次实验可知________________________________________________________________________________________________________________________________________________.

16. (2018盘锦)为了探究电磁铁磁性强弱跟哪些因素有关，同学们用漆包线(表面涂有绝缘漆的导线)绕在大铁钉上，制成简易的电磁铁，如图所示，用此装置去吸引大头针．

第16题图

(1)实验中通过电磁铁__________________，判断电磁铁磁性的强弱．

(2)比较__________两图可知：线圈匝数相同时，电流越大磁性越强．

(3)根据图丁可以得出的结论是____________________________________________．

核心素养提升

1. (2018绍兴)汤姆生在研究阴极射线时发现了电子．如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流．则通过这束电子流的运动方向推断电流及周围的磁场方向是(　　)

第1题图

参考答案及解析

1. B

2. A　【解析】能自由转动的磁体静止时指向地理南极的那个磁极叫做南极，又叫S极，司南的长柄指向南方，说明长柄是磁体的南极或叫S极，指向地理南极，即地磁的北极附近，故选A.

3. A　【解析】 奥斯特首先发现了电流周围存在磁场，A正确；磁场是真实存在的，磁感线是人们假想出来的，不是真实存在的，B错误；电动机是利用通电线圈在磁场中受力而转动来工作的，工作时将电能转化为机械能，C错误；闭合电路的部分导体在磁场中做切割磁感线运动时，导体中产生感应电流，若电路不闭合，则不会产生感应电流，D错误．故选A.

4. C　【解析】电动机是利用通电导线在磁场中受到力的作用原理制成的．A图是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，不符合题意；B图是电磁继电器的控制部分，利用了电流的磁效应，不符合题意；C图，闭合开关，电路中有电流，通电导体棒受到磁场力的作用而运动，与电动机的工作原理相同，符合题意；D图导体棒切割磁感线运动时，电流表指针会发生偏转，说明此时电路中有电流，这是电磁感应现象，是发电机的工作原理，不符合题意．故选C.

5. C

6. C　【解析】分析思路图如解图所示．(1)根据磁体外部的磁感线都是从磁体N极出发回到S极，确定出磁体A和通电螺线管的磁极；(2)结合螺线管的磁极和磁体周围小磁针的北极指向与该点的磁场方向一致，确定小磁针的磁极；(3)结合螺线管的磁极并根据安培定则判断出螺线管导线中的电流方向；(4)根据螺线管导线中的电流方向确定电源的正负极．

第6题解图

7. C　【解析】影响导体ab运动方向的因素有电流的方向和磁场的方向．如果要改变导体的运动方向，改变其中一个影响因素即可，如果同时改变两个影响因素时导体的运动方向保持不变．题中若使ab受力方向从向右变为向左，改变电流的方向或者改变磁场的方向即可，C正确．故选C.

8. B　【解析】电动机转动时把电能转化为机械能，故A错误；发电机是利用电磁感应现象工作的，故B 正确；电池电压降低时，风扇a的转速会降低，故C错误；风力越大，风能越大，转化为的电能越多，小灯泡消耗的实际功率越大，亮度越亮，故D错误．故选B.

9. 同　是　【解析】磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引．磁悬浮地球仪应用了同名磁极相互排斥的规律；磁悬浮地球仪静止，说明它处于平衡状态，受到的力是平衡力，在竖直方向上受到竖直向下的重力，同时受到底座对地球仪的斥力，在这两个力的作用下保持静止，所以这两个力是一对平衡力．

10. 方向　磁体

11. 增强　N　L2　【解析】电磁铁的磁性强弱与电流大小，线圈匝数有关，电流越大，线圈匝数越多，磁性越强，运动员抢跑，R0的电阻减小，因此电路电流变大，所以电磁铁的磁性增强；根据电流方向以及绕线方式，结合安培定则可以判断电磁铁上端为N极；运动员抢跑时，电磁铁吸引衔铁，故L2接入电路，所以L2亮．

12. 如答图所示

第12题答图

13. 如答图所示

第13题答图

14. 如答图所示

第14题答图

15. (1)灵敏电流计指针是否偏转　(2)切割磁感线

(3)8　(4)感应电流方向和导体棒运动方向有关

【解析】(1)实验时通过观察灵敏电流计的指针是否偏转来判断电路中是否有感应电流产生；(2)由实验可知，闭合电路中的部分导体在磁场中做切割磁感线运动时，电路中产生感应电流；(3)要探究感应电流方向与磁场方向的关系，应控制导体棒的运动方向相同，磁场的方向不同，故选第4次和第8次实验做探究；(4)比较第7次和第8次实验，发现磁场方向保持不变，当导体棒ab的运动方向改变时，产生感应电流的方向也改变，因此说明感应电流方向和导体棒运动方向有关．

16. (1)吸引大头针的数目(数量，多少均可)　(2)乙、丙　(3)电流一定时，线圈匝数越多，电磁铁磁性越强

【解析】(1)实验中通过电磁铁吸引大头针的数目来判断电磁铁的磁性强弱；(2)比较乙、丙两图可知，线圈匝数相同时，滑动变阻器接入电路的阻值越小，电路中电流越大，电磁铁吸引的大头针数目越多，所以磁性越强；(3)根据图丁可以得出的结论是：电流一定时，线圈匝数越多，电磁铁磁性越强．

核心素养提升

1. A　【解析】电流方向为正电荷定向移动的方向或负电荷定向移动的反方向，B、C错误，根据右手定则，大拇指指向表示电流方向，四个手指的指向表示磁感线的方向，D错误，A正确．故选A.
