初三中考物理模拟卷5（带答案）
展开

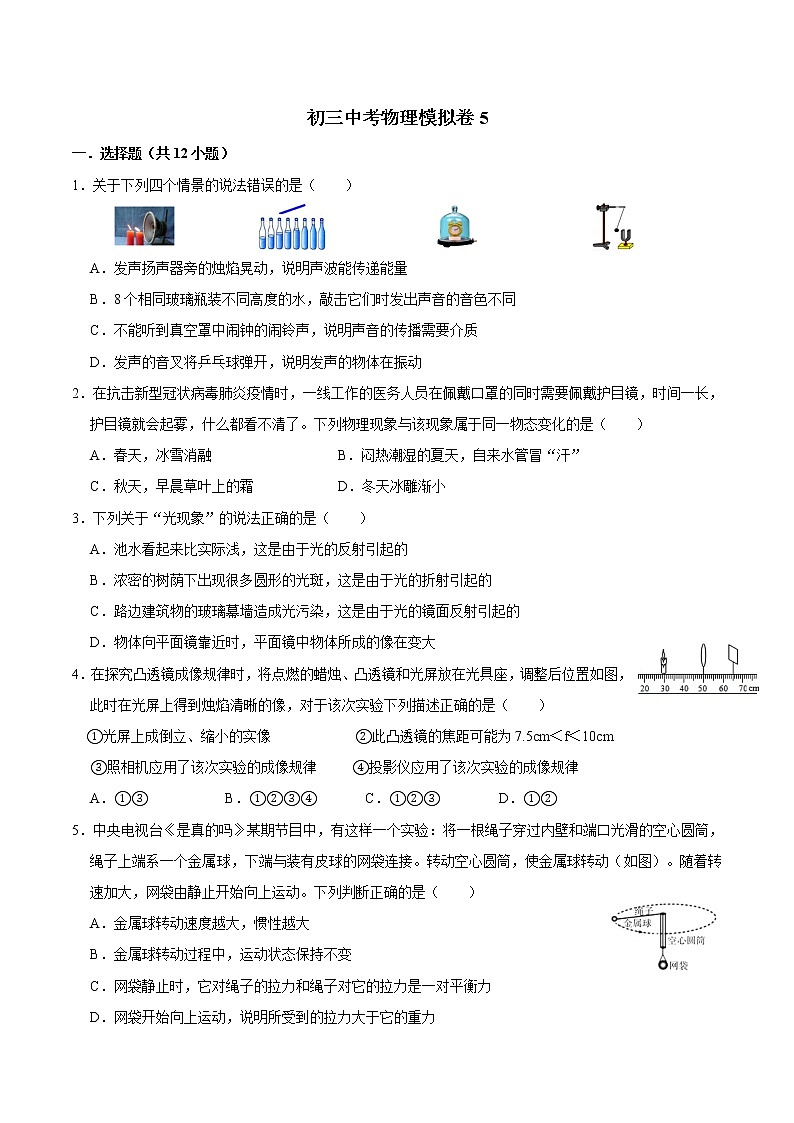

初三中考物理模拟卷5
一．选择题（共12小题）
1．关于下列四个情景的说法错误的是（ ）
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音色不同
C．不能听到真空罩中闹钟的闹铃声，说明声音的传播需要介质
D．发声的音叉将乒乓球弹开，说明发声的物体在振动
2．在抗击新型冠状病毒肺炎疫情时，一线工作的医务人员在佩戴口罩的同时需要佩戴护目镜，时间一长，护目镜就会起雾，什么都看不清了。下列物理现象与该现象属于同一物态变化的是（ ）
A．春天，冰雪消融 B．闷热潮湿的夏天，自来水管冒“汗”
C．秋天，早晨草叶上的霜 D．冬天冰雕渐小
3．下列关于“光现象”的说法正确的是（ ）
A．池水看起来比实际浅，这是由于光的反射引起的
B．浓密的树荫下出现很多圆形的光斑，这是由于光的折射引起的
C．路边建筑物的玻璃幕墙造成光污染，这是由于光的镜面反射引起的
D．物体向平面镜靠近时，平面镜中物体所成的像在变大
4．在探究凸透镜成像规律时，将点燃的蜡烛、凸透镜和光屏放在光具座，调整后位置如图，此时在光屏上得到烛焰清晰的像，对于该次实验下列描述正确的是（ ）
①光屏上成倒立、缩小的实像 ②此凸透镜的焦距可能为7.5cm＜f＜10cm
③照相机应用了该次实验的成像规律 ④投影仪应用了该次实验的成像规律
A．①③ B．①②③④ C．①②③ D．①②
5．中央电视台《是真的吗》某期节目中，有这样一个实验：将一根绳子穿过内壁和端口光滑的空心圆筒，绳子上端系一个金属球，下端与装有皮球的网袋连接。转动空心圆筒，使金属球转动（如图）。随着转速加大，网袋由静止开始向上运动。下列判断正确的是（ ）
A．金属球转动速度越大，惯性越大
B．金属球转动过程中，运动状态保持不变
C．网袋静止时，它对绳子的拉力和绳子对它的拉力是一对平衡力
D．网袋开始向上运动，说明所受到的拉力大于它的重力

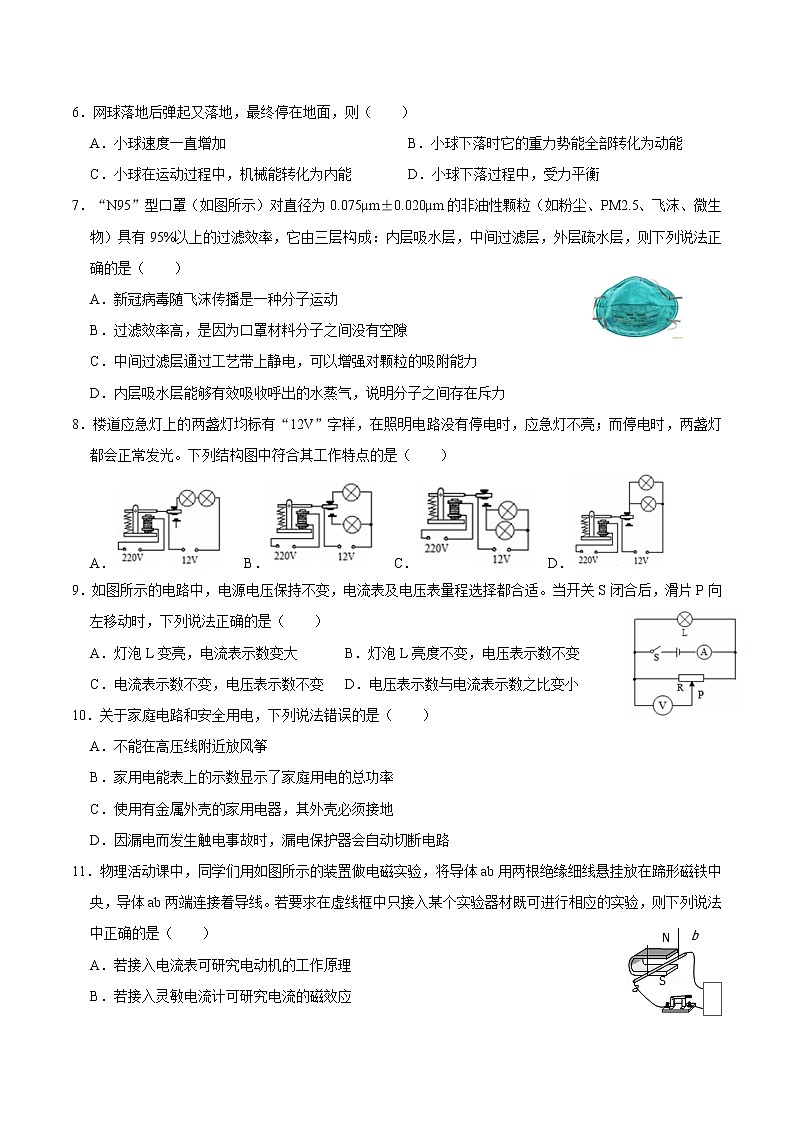

6．网球落地后弹起又落地，最终停在地面，则（ ）
A．小球速度一直增加 B．小球下落时它的重力势能全部转化为动能
C．小球在运动过程中，机械能转化为内能 D．小球下落过程中，受力平衡
7．“N95”型口罩（如图所示）对直径为0.075μm±0.020μm的非油性颗粒（如粉尘、PM2.5、飞沫、微生物）具有95%以上的过滤效率，它由三层构成：内层吸水层，中间过滤层，外层疏水层，则下列说法正确的是（ ）
A．新冠病毒随飞沫传播是一种分子运动
B．过滤效率高，是因为口罩材料分子之间没有空隙
C．中间过滤层通过工艺带上静电，可以增强对颗粒的吸附能力
D．内层吸水层能够有效吸收呼出的水蒸气，说明分子之间存在斥力
8．楼道应急灯上的两盏灯均标有“12V”字样，在照明电路没有停电时，应急灯不亮；而停电时，两盏灯都会正常发光。下列结构图中符合其工作特点的是（ ）
A． B． C． D．
9．如图所示的电路中，电源电压保持不变，电流表及电压表量程选择都合适。当开关S闭合后，滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮，电流表示数变大 B．灯泡L亮度不变，电压表示数不变
C．电流表示数不变，电压表示数不变 D．电压表示数与电流表示数之比变小
10．关于家庭电路和安全用电，下列说法错误的是（ ）
A．不能在高压线附近放风筝
B．家用电能表上的示数显示了家庭用电的总功率
C．使用有金属外壳的家用电器，其外壳必须接地
D．因漏电而发生触电事故时，漏电保护器会自动切断电路
11．物理活动课中，同学们用如图所示的装置做电磁实验，将导体ab用两根绝缘细线悬挂放在蹄形磁铁中央，导体ab两端连接着导线。若要求在虚线框中只接入某个实验器材既可进行相应的实验，则下列说法中正确的是（ ）
A．若接入电流表可研究电动机的工作原理
B．若接入灵敏电流计可研究电流的磁效应
C．若接入电池可研究电磁感应现象，与发电机原理相同
D．若接入学生电源可研究通电导体在磁场中受力，与电动机原理相同

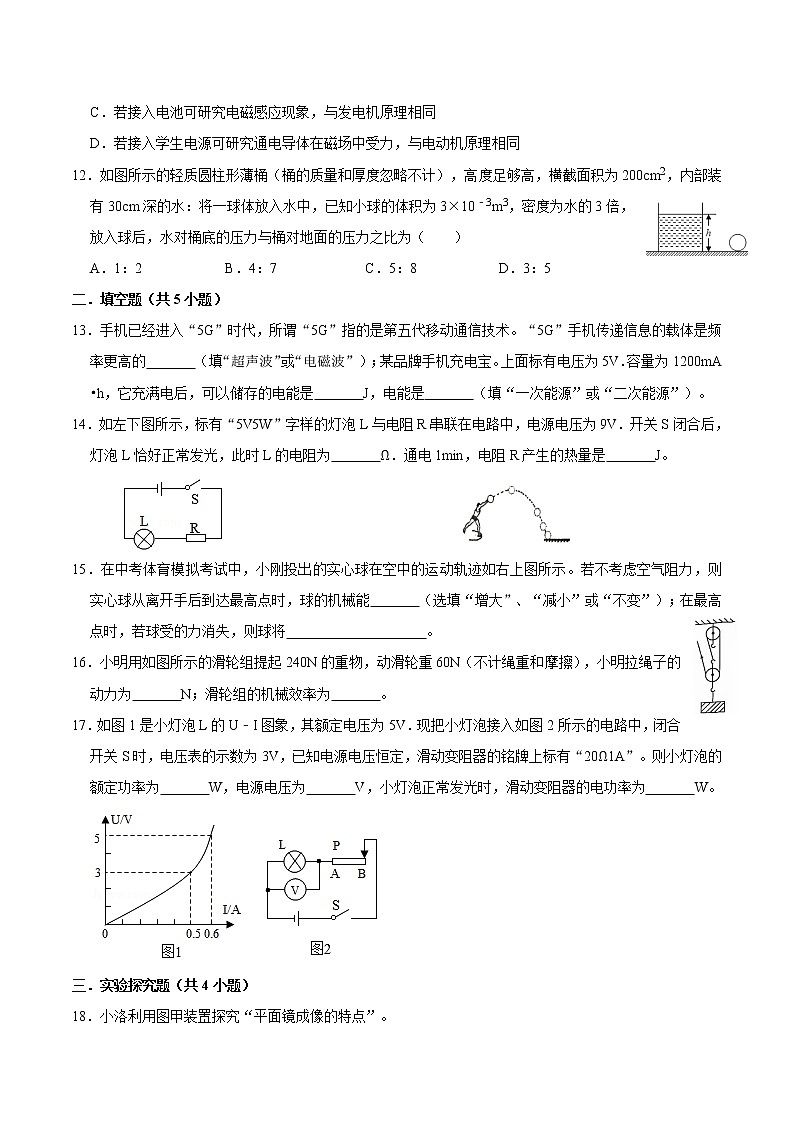

12．如图所示的轻质圆柱形薄桶（桶的质量和厚度忽略不计），高度足够高，横截面积为200cm2，内部装有30cm深的水：将一球体放入水中，已知小球的体积为3×10﹣3m3，密度为水的3倍，放入球后，水对桶底的压力与桶对地面的压力之比为（ ）
A．1：2 B．4：7 C．5：8 D．3：5
二．填空题（共5小题）
13．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的 （填“超声波”或“电磁波”）；某品牌手机充电宝。上面标有电压为5V．容量为1200mA•h，它充满电后，可以储存的电能是 J，电能是 （填“一次能源”或“二次能源”）。
14．如左下图所示，标有“5V5W”字样的灯泡L与电阻R串联在电路中，电源电压为9V．开关S闭合后，灯泡L恰好正常发光，此时L的电阻为 Ω．通电1min，电阻R产生的热量是 J。
15．在中考体育模拟考试中，小刚投出的实心球在空中的运动轨迹如右上图所示。若不考虑空气阻力，则实心球从离开手后到达最高点时，球的机械能 （选填“增大”、“减小”或“不变”）；在最高点时，若球受的力消失，则球将 。
16．小明用如图所示的滑轮组提起240N的重物，动滑轮重60N（不计绳重和摩擦），小明拉绳子的动力为 N；滑轮组的机械效率为 。
17．如图1是小灯泡L的U﹣I图象，其额定电压为5V．现把小灯泡接入如图2所示的电路中，闭合开关S时，电压表的示数为3V，已知电源电压恒定，滑动变阻器的铭牌上标有“20Ω1A”。则小灯泡的额定功率为 W，电源电压为 V，小灯泡正常发光时，滑动变阻器的电功率为 W。
三．实验探究题（共4小题）
18．小洛利用图甲装置探究“平面镜成像的特点”。
（1）在竖直的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B在玻璃板后面移动，人眼一直在 （选填“A”或“B”）侧观察，直至看到蜡烛B与蜡烛A的像重合。
（2）如图乙是小洛测量蜡烛A到玻璃板的距离，则L为 cm；实验时，将蜡烛A逐渐远离玻璃板时，像的大小 。
（3）实验中若用物理书挡在玻璃板的后面，他将 （选填“能”或“不能”）看到蜡烛A的像；若移走蜡烛B，在其位置上放置一块光屏，光屏上 （选填“能”或“不能”）呈现蜡烛的像。
（4）若实验中无论蜡烛B在玻璃板另一侧的水平桌面上怎么移动，都无法让它与蜡烛A的像完全重合，原因可能是： （写出一条即可）。
19．射阳千鹤湖是一幅富有神奇色彩的画卷，是美丽射阳对外名片。李明在千鹤湖边拾到的一块约40g的鹅卵石，并利用它进行如下实验：
（1）将天平放在水平桌面上，用 拨动游码归零后指针位于如图甲所示的位置，接着应向 （选填“左”或“右”）调节平衡螺母，使指针指在分度盘的 （选填“左侧”、“中央”或“右侧”）刻度线上。
（2）他先往右盘放一个20g的砝码，接下来应放 g（选填“20”或“10”）的砝码才是正确的操作；天平平衡时，右盘砝码和游码在标尺上的位置如图乙所示，则鹅卵石的质量为 g。
（3）利用丙图中方法测得鹅卵石的体积为 mL。
（4）根据测量结果算出黄蜡石的密度为 kg/m3。
20．如图所示为“探究感应电流产生条件”的实验装置：
（1）闭合开关，当磁体静止、导体棒AB水平向右运动时，AB中电流方向从A向B，则若对调磁体的磁极位置并使AB棒水平向左运动时，AB中电流方向是 ，本实验中，能量转化情况是 。
（2）如果将小量程电流表换成 ，则可以探究磁场对通电导体的作用。
21．茂名市举行初中物理实验技能竞赛活动，小李同学抽到的题目是“测量小灯泡的电阻”，实验电路如图1所示，请你帮他完成以下问题：
（1）根据实物图甲在图2内完成相应的电路图。
（2）该实验的实验原理是： ；
（3）在连接电路时，开关应处于状态，滑动变阻器应调到 端（选填“A”或“B”）；
（4）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是 ；
A．小灯泡短路了 B．小灯泡的灯丝断了 C．滑动变阻器接触不良
（5）故障排除后，闭合开关，将滑动变阻器调到适当位置，读出电压表的示数为2.4V，此时电流表的示数如图乙所示，则小灯泡的电阻为 ；
（6）小李想将此装置用来探究电流与电压的关系，可行吗？ （选填“可行”或“不可行”），你的理由是 。
四．解答题（共3小题）
22．请阅读《太阳能汽车》并回答31题。
太阳能汽车
太阳能汽车是一种靠太阳能来驱动的汽车。它主要由电池板、储电器和电动机组成。在车体的外部贴有太阳能电池板，通过太阳能电池板将太阳能直接转换成电能并储存在蓄电池中备用，再通过消耗电能，驱动车辆行驶，车辆行驶快慢只需控制输入电机的电流大小。上图中的太阳能汽车，车顶部装有密密麻麻像蜂窝样的装置，是太阳能电池板。太阳能电池依据所用半导体材料不同，通常分为硅电池、硫化镉电池、砷化镓电池等，其中最常用的是硅太阳能电池，目前硅太阳能电池板的光电转换效率在15%～24%之间。此类太阳能汽车的车速最高能达到100km/h，而无太阳光时最大续航能力也能达到100km。下图是比赛用太阳能汽车，为了增加其续航能力，在车身表面搭载了面积在7～10m2的太阳能电池，为了应付太阳辐射量及天气情况的变化，增添了3～5kW•h的蓄电池；为了减少空气阻力，将其车身侧断面制成流线型；为了使车身更为轻便，大量使用了轻合金、复合材料等来制造。
太阳能是“取之不尽，用之不竭”的清洁能源，太阳能汽车相比传统热机驱动的汽车，太阳能汽车是真正的零排放。太阳能汽车由于没有内燃机，在行驶时不会有燃油汽车内燃机的轰鸣声。太阳能汽车的研究开发长期以来一直受到普遍关注，太阳能汽车被诸多国家所提倡，太阳能汽车产业日益蓬勃发展。
请根据上述材料，回答下列问题：
（1）太阳能是 再生能源；（选填“可”或“不可”）
（2）太阳能汽车的速度可通过控制输入电机的 来改变；
（3）为了使车身更为轻便，太阳能汽车大量使用了轻合金、复合材料等来制造，主要原因是它具有较小的 ；
A．质量 B．密度 C．比热容
（4）提倡使用太阳能汽车的理由 。
23．如图所示，一辆汽车在水平地面上将物体从枯井中拖起来的简化模型，已知物体重2000N，井底到井口的高度为3m，物体从井底到井口上升用时10s，汽车质量为1.2t，轮胎与地面的总接触面积为800cm2，若四个车轮受力均匀，汽车前进过程中自身受到水平地面对它的摩擦力为车重的0.1倍（忽略绳的重力、绳与滑轮之间的摩擦、空气阻力不计，g取10N/kg）。求：
（1）物体从井底到井口上升的平均速度；
（2）未拖物体前汽车对水平地面的压强；
（3）把物体从井底拖到井口的整个过程，汽车牵引力所做的功。
24．如图所示，电源电压和小灯泡的阻值均保持不变。小灯泡R1标有“4V1.6W”字样，R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～0.6A，电压表的量程为0﹣3V．请画出第（2）（3）小题的等效电路图
（1）求小灯泡R1的电阻值是多少？
（2）只闭合开关S2时，R2消耗的电功率是0.8W，求电压表的示数？
（3）在不损坏各电路元件的情况下，若只闭合开关S3，小灯泡R1消耗的电功率变化范围是0.225W～0.9W，若闭合所有开关，则滑动变阻器R3消耗的最大功率和最小功率之比为？
初三中考物理模拟卷5
参考答案与试题解析
一．选择题（共12小题）
1．关于下列四个情景的说法错误的是（ ）
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音色不同
C．不能听到真空罩中闹钟的闹铃声，说明声音的传播需要介质
D．发声的音叉将乒乓球弹开，说明发声的物体在振动
【分析】（1）声音能传递信息和能量；
（2）音调与发声体的振动频率有关，响度与振幅有关；
（3）声音的传播需要介质，真空不能传声；
（4）一切正在发声的物体都在振动。
【解答】解：
A、扬声器发出的声音使蜡焰不停摆动，说明声音能传递能量，故A正确；
B、玻璃瓶内水位越高，质量越大，越难振动，频率越小，音调越低，所以频率不同，音调不同，故B错误；
C、当空气被不断抽出后，铃声逐渐减弱，说明声音的传播需要介质，真空不能传声，故C正确；
D、当小球接触发声的音叉时被弹开，说明发声体在振动，故D正确。
故选：B。
【点评】本题通过不同的物理情景考查了声与能量、声音的产生、声音的传播以及声音的三个特征：音调、响度和音色，并能够搞清影响它们的因素。
2．在抗击新型冠状病毒肺炎疫情时，一线工作的医务人员在佩戴口罩的同时需要佩戴护目镜，时间一长，护目镜就会起雾，什么都看不清了。下列物理现象与该现象属于同一物态变化的是（ ）
A．春天，冰雪消融
B．闷热潮湿的夏天，自来水管冒“汗”
C．秋天，早晨草叶上的霜
D．冬天冰雕渐小
【分析】（1）物质由固态变成液态的过程叫做熔化，由液态变成气态的过程叫做汽化，由固态直接变成气态的过程叫做升华；
（2）物质由液态变成固态的过程叫做凝固，由气态变成液态的过程叫做液化，由气态直接变成固态的过程叫做凝华。
【解答】解：护目镜在使用一段时间后，会出现起雾的现象，这是护目镜和面部之间的水蒸气遇冷液化形成的小水滴；
A、春天冰雪消融，冰雪吸热由固态变为液态，发生熔化，故A不符合题意；
B、闷热潮湿的夏天，自来水管冒“汗”，是空气中的水蒸气遇到温度较低的水管发生的液化现象，故B符合题意；
C、秋天，早晨草叶上的霜，是空气中的水蒸气遇冷凝华形成的，故C不符合题意；
D、冬天冰雕逐渐变小，是固态的冰吸热升华为水蒸气，故D不符合题意；
故选：B。
【点评】本题考查了物态变化的判断，属于基础知识的考查，解决此类题目的关键是把握物质前后的状态变化，是中考常见类型的考查。
3．下列关于“光现象”的说法正确的是（ ）
A．池水看起来比实际浅，这是由于光的反射引起的
B．浓密的树荫下出现很多圆形的光斑，这是由于光的折射引起的
C．路边建筑物的玻璃幕墙造成光污染，这是由于光的镜面反射引起的
D．物体向平面镜靠近时，平面镜中物体所成的像在变大
【分析】（1）平面镜成像的知识，知道平面镜成像是由于光的反射形成的。平面镜成像特点之一：正立等大的虚像；
（2）我们看到水中的物体，其实是看到物体的虚像，这是由光的折射形成的。
【解答】解：A、池水看起来比实际的浅是由于光的折射造成的，故A错误；
B、浓密的树荫下的圆形光斑是光在同种均匀介质中沿直线传播产生的现象，故B错误；
C、高楼大厦的玻璃幕墙造成的光污染是由于光的镜面反射引起的，故C正确；
D、人在照镜子时，总是靠近镜子去看，其原因是靠近时，视角增大，平面镜所成的像不会变大，故D错误。
故选：C。
【点评】本题考查了光的基本现象：直线传播、反射、折射，属于基础知识的考查，也是学生容易出错的内容，做题时一定要细心。
4．在探究凸透镜成像规律时，将点燃的蜡烛、凸透镜和光屏放置在光具座上，调整后的位置如图，此时在光屏上得到烛焰清晰的像，对于该次实验下列描述正确的是（ ）
①光屏上成倒立、缩小的实像
②此凸透镜的焦距可能为7.5cm＜f＜10cm
③照相机应用了该次实验的成像规律
④投影仪应用了该次实验的成像规律
A．①③ B．①②③④ C．①②③ D．①②
【分析】凸透镜成像的三种情况和应用。
u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪；
u＜f，成正立、放大的虚像，应用于放大镜。
【解答】解：
①由图可知，物距大于像距，则u＞2f，此时成倒立缩小的实像，故①正确；
②由图知，物距是20cm，即20cm＞2f，则f＜10cm；像距是15cm，即2f＞15cm＞f，则7.5cm＜f＜15cm，故该凸透镜的焦距范围为7.5cm＜f＜10cm，故②正确；
③④照相机在生活中应用很广泛，照相机的原理是：物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成的是倒立、缩小的实像，投影仪成倒立、放大的实像，故③正确，④错误。
故选：C。
【点评】此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系。此题需根据物距与像距的大小关系得出成像的特点及物距和像距的范围。
5．中央电视台《是真的吗》某期节目中，有这样一个实验：将一根绳子穿过内壁和端口光滑的空心圆筒，绳子上端系一个金属球，下端与装有皮球的网袋连接。转动空心圆筒，使金属球转动（如图）。随着转速加大，网袋由静止开始向上运动。下列判断正确的是（ ）
A．金属球转动速度越大，惯性越大
B．金属球转动过程中，运动状态保持不变
C．网袋静止时，它对绳子的拉力和绳子对它的拉力是一对平衡力
D．网袋开始向上运动，说明所受到的拉力大于它的重力
【分析】（1）惯性是指一切物体都有保持原来运动状态不变的性质，惯性的大小只与物体的质量有关；
（2）物体运动状态的改变包括速度的改变和运动方向的改变；
（3）二力平衡的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上；
（4）加速运动的方向与合力的方向的相同。
【解答】解：
A、惯性的大小只与物体的质量的有关，与速度无关，故A错误；
B、金属球转动过程中，运动方向在不断改变，所以运动状态发生改变，故B错误；
C、网袋对绳子的拉力与绳子对网袋的拉力作用在两个物体上，所以不是一对平衡力，故C错误；
D、当网袋开始向上加速运动时，说明此时网袋受到的合力方向向上，即所受拉力大于重力，故D正确。
故选：D。
【点评】此题考查平衡力的辨别、物体运动状态的判断，以及力与运动的关系，属于中考常见题型。
6．网球落地后弹起又落地，最终停在地面，则（ ）
A．小球速度一直增加
B．小球下落时它的重力势能全部转化为动能
C．小球在运动过程中，机械能转化为内能
D．小球下落过程中，受力平衡
【分析】动能的大小与速度和质量有关；重力势能的大小和质量、高度有关；
网球落地后弹起又落地，最终停在地面，此时网球的机械能变为0，说明在整个过程中网球的机械能是不守恒的，即网球需要克服摩擦做功；
小球在运动过程中速度大小发生变化，处于非平衡状态，则小球受力不平衡。
【解答】解：
网球落地后弹起又落地，最终停在地面，此时网球的机械能变为0，说明在整个过程中网球的机械能是不守恒的，即网球需要克服摩擦做功，机械能转化为内能，故C正确；
小球在下落过程中，高度减小，它的重力势能变小，速度变大，则动能变大；一部分重力势能转化为动能，另一部分会转化为内能，由于速度大小发生了变化，所以小球受力不平衡，故BD错误；
小球在下落的过程中，速度先变大，接触地面后，小球的动能转化为小球的弹性势能，其速度会变小，故A错误。
综上可知ABD错误，C正确。
故选：C。
【点评】本题考查了影响动能和重力势能的因素、机械能的转化，难度不大。
7．“N95”型口罩（如图所示）对直径为0.075μm±0.020μm的非油性颗粒（如粉尘、PM2.5、飞沫、微生物）具有95%以上的过滤效率，它由三层构成：内层吸水层，中间过滤层，外层疏水层，则下列说法正确的是（ ）
A．新冠病毒随飞沫传播是一种分子运动
B．过滤效率高，是因为口罩材料分子之间没有空隙
C．中间过滤层通过工艺带上静电，可以增强对颗粒的吸附能力
D．内层吸水层能够有效吸收呼出的水蒸气，说明分子之间存在斥力
【分析】（1）物质是由分子组成的，直接用肉眼看不到；飞沫是肉眼可以看到的，不是分子；
（2）分子之间存在空隙。
（3）带电体具有吸引轻小物体的性质；
（4）分子间存在着相互作用的引力和斥力；
【解答】解：
A．分子很小，直接用肉眼看不到，飞沫是肉眼可以看到的；所以新冠病毒随飞沫传播是机械运动，不是分子的运动，故A错误；
B．由分子热运动可知分子之间存在间隙，所以口罩材料分子之间也有空隙，故B错误；
C．中间过滤层通过工艺带上静电，带电体具有吸引轻小物体的性质，所以可以增强对颗粒的吸附能力，故C正确；
D、内层吸水层能够有效吸收呼出的水蒸气分子，吸收作用体现的是分子间存在引力，而不是斥力，故D错误；
故选：C。
【点评】本题结合分子动理论的观点解释生活中的现象，属于基础题。
8．楼道应急灯上的两盏灯均标有“12V”字样，在照明电路没有停电时，应急灯不亮；而停电时，两盏灯都会正常发光。下列结构图中符合其工作特点的是（ ）
A． B．
C． D．
【分析】电磁继电器的实质是一个开关，根据其控制电路中电磁铁的工作情况，可进一步判断工作电路中灯泡的发光情况。
【解答】解：
A、由图知，没有停电时，电磁铁有磁性，吸引衔铁，两盏灯都不接入电路中，灯不发光；停电时，电磁铁失去磁性，衔铁在弹簧的作用下向上运动，使两个灯泡接入电路中，都发光，由于这两盏灯是串联的，每盏灯两端的电压都小于额定电压，所以两盏灯都不能正常发光，故A错误；
B、由图知，没有停电时，电磁铁有磁性，吸引衔铁，使下面的一只灯泡发光；停电时，衔铁向上运动，只有上面的灯泡会发光，故B错误；
C、由图知，没有停电时，电磁铁有磁性，吸引衔铁，下面的两只灯泡都发光，而停电时，衔铁被弹簧拉起，则两只灯泡都不发光，不满足题中要求，故C错误；
D、由图知，没有停电时，电磁铁有磁性，吸引衔铁，上面的两只灯泡都不发光（即熄灭）；停电时，衔铁被弹簧拉起，上面两只并联的灯泡可以在12V的电压下正常发光，满足题中要求，故D正确。
故选：D。
【点评】结合电磁继电器的知识，逐一分析每个选项，找出符合题意的答案即可。
9．如图所示的电路中，电源电压保持不变，电流表及电压表量程选择都合适。当开关S闭合后，滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮，电流表示数变大
B．灯泡L亮度不变，电压表示数不变
C．电流表示数不变，电压表示数不变
D．电压表示数与电流表示数之比变小
【分析】由电路图可知，灯泡L与滑动变阻器并联，电流表测干路电流，电压表测滑片左侧电阻丝两端的电压，根据电压表的内阻很大、在电路中相当于断路判断出滑片移动时接入电路中的电阻不变，根据并联电路的电压特点和欧姆定律得出两支路的电流变化以及灯泡实际功率的变化，从而得出灯泡亮暗的变化，根据并联电路的电流特点得出干路电流变化，根据滑片移动可知滑片移动时左侧电阻丝的阻值变化，根据欧姆定律得出电压表示数的变化，进一步得出电压表示数与电流表示数之比变化。
【解答】解：由电路图可知，灯泡L与滑动变阻器并联，电流表测干路电流，电压表测滑片左侧电阻丝两端的电压。
因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时接入电路中的电阻不变，
因并联电路中各支路两端的电压相等，
所以，由I＝可知，两支路的电流不变，灯泡的实际功率不变，灯泡的亮暗不变，故A错误；
因并联电路中干路电流等于各支路电流之和，
所以，干路电流不变，即电流表的示数不变，
滑片P向左移动时，滑片左侧电阻丝的阻值减小，
由U＝IR可知，滑片左侧电阻丝两端的电压变小，即电压表的示数变小，故BC错误；
由电压表的示数变小和电流表的示数不变可知，电压表示数与电流表示数之比变小，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到电压表和欧姆定律的应用，正确判断滑片移动时电路中的变化是关键。
10．关于家庭电路和安全用电，下列说法错误的是（ ）
A．不能在高压线附近放风筝
B．家用电能表上的示数显示了家庭用电的总功率
C．使用有金属外壳的家用电器，其外壳必须接地
D．因漏电而发生触电事故时，漏电保护器会自动切断电路
【分析】（1）安全用电的原则是：不接触低压带电体、不靠近高压带电体；
（2）电能表是测量家庭电路消耗电能多少的仪器；
（3）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
（4）漏电保护器：漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的装置。
【解答】解：
A、安全用电的原则是：不接触低压带电体、不靠近高压带电体；所以不能在高压线附近放风筝，故A正确；
B、家用电能表上的示数显示了该家庭消耗的总电能，故B错误；
C、使用有金属外壳的家用电器，其外壳必须接地，当用电器漏电时，电流就通过地线流入大地，防止触电事故的发生，故C正确；
D、漏电保护器在电路发生漏电现象时会自动跳闸，所以由于漏电而发生触电事故时，漏电保护器会自动切断电路，故D正确。
故选：B。
【点评】本题考查的是日常生活中的一些安全用电常识以及对电能表作用的认识。只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
11．物理活动课中，同学们用如图所示的装置做电磁实验，将导体ab用两根绝缘细线悬挂放在蹄形磁铁中央，导体ab两端连接着导线。若要求在虚线框中只接入某个实验器材既可进行相应的实验，则下列说法中正确的是（ ）
A．若接入电流表可研究电动机的工作原理
B．若接入灵敏电流计可研究电流的磁效应
C．若接入电池可研究电磁感应现象，与发电机原理相同
D．若接入学生电源可研究通电导体在磁场中受力，与电动机原理相同
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，利用该现象制成了发电机；
通电导体在磁场中会受到力的作用，据此制成了电动机。
【解答】解：
在虚线框中接入电流表时，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同；
在虚线框中接入电源时，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动机的原理相同。
故只有D说法正确。
故选：D。
【点评】本题中的实验装置设计的很有特点；要熟练掌握磁生电和电生磁的电路的特点。
12．如图所示的轻质圆柱形薄桶（桶的质量和厚度忽略不计），高度足够高，横截面积为200cm2，内部装有30cm深的水：将一球体放入水中，已知小球的体积为3×10﹣3m3，密度为水的3倍，放入球后，水对桶底的压力与桶对地面的压力之比为（ ）
A．1：2 B．4：7 C．5：8 D．3：5
【分析】（1）求出桶内水的体积，利用密度公式求水的质量；球体的密度等于水的密度的4倍，知道球体的体积，利用密度公式求球体的质量，桶的质量和厚度忽略不计，可求总质量，利用G＝mg求总重力，桶对地面的压力等于总重力；
（2）将一球体放入水中，可求水的深度，利用液体压强公式求水对桶底的压强，再利用F＝pS求水对桶底的压力，进而求出水对桶底的压力与桶对地面的压力之比。
【解答】解：
（1）桶内水的体积：
V水＝Sh＝200cm2×30cm＝6000cm3，
由ρ＝得水的质量：
m水＝ρ水V水＝1g/cm3×6000cm3＝6000g＝6kg，
由题知球体的密度：
ρ球＝3ρ水＝3×1g/cm3＝3g/cm3，
球体的体积V球＝3×10﹣3m3＝3000cm3，
则球体的质量：
m球＝ρ球V球＝3g/cm3×3000cm3＝9000g＝9kg，
桶的质量和厚度忽略不计，则总质量m总＝m水+m球＝6kg+9kg＝15kg，
球和水的总重力：
G总＝m总g＝15kg×10N/kg＝1650N，
则桶对地面的压力：
F桶＝G总＝150N；
（2）将一球体放入水中，此时水的深度：
h′＝＝＝45cm＝0.45m，
水对桶底的压强：
p＝ρ水gh′＝1×103kg/m3×10N/kg×0.45m＝4500Pa，
水对桶底的压力：
F水＝pS＝4500Pa×200×10﹣4m2＝90N，
所以，水对桶底的压力与桶对地面的压力之比：
F水：F桶＝90N：150N＝3：5。
故选：D。
【点评】本题考查了重力公式、密度公式、液体压强公式、压强定义式的应用，明确两个压力的求法是关键。
二．填空题（共5小题）
13．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的 电磁波 （填“超声波”或“电磁波”）；某品牌手机充电宝。上面标有电压为5V．容量为1200mA•h，它充满电后，可以储存的电能是 2.16×104 J，电能是 二次能源 （填“一次能源”或“二次能源”）。
【分析】（1）手机是通过接收和发射电磁波来传递信息的；
（2）知道充电宝的电压为5V，容量为1200mA•h，根据W＝UIt求出存储的电能；
（3）可以从自然界直接获取的能源叫一次能源，不能从自然界直接获取而必须通过一次能源的消耗才能得到的能源叫二次能源。
【解答】解：
（1）手机是利用电磁波来传递信息的；
（2）充电宝上面标有电压为5V，容量为1200mA•h，
它充满电后，可以存储的电能：W＝UIt＝5V×1.2A×3600s＝2.16×104J；
（3）电能是由其他形式的能转化而来的，属于二次能源。
故答案为：电磁波；2.16×104；二次能源。
【点评】本题考查了电磁波的应用、电能计算公式的应用和能源的分类，属于基础题目。
14．如图所示，标有“5V5W”字样的灯泡L与电阻R串联在电路中，电源电压为9V．开关S闭合后，灯泡L恰好正常发光，此时L的电阻为 5 Ω．通电1min，电阻R产生的热量是 240 J。
【分析】已知灯泡的额定电压和额定功率，由P＝UI灯泡电流，根据欧姆定律计算L的电阻；由串联电路电压特点计算R两端电压，由Q＝W＝UIt计算通电1min电阻R产生热量。
【解答】解：
由题知，灯泡L与电阻R串联，开关闭合灯泡正常发光，所以灯泡端电压等于额定电压5V，
由串联电路特点和P＝UI可得，电路中电流：
I＝IR＝IL＝＝＝1A，
由欧姆定律可得灯泡此时的电阻：
RL＝＝＝5Ω；
R两端电压：
UR＝U﹣U额＝9V﹣5V＝4V，
所以通电1min，电阻R产生热量：
Q＝W＝URIt＝4V×1A×60s＝240J。
故答案为：5；240。
【点评】本题考查了串联电路特点、欧姆定律以及电热计算公式的应用，知道灯泡正常发光时两端电压等于额定电压，熟练运用公式是解题的关键。
15．在中考体育模拟考试中，小刚投出的实心球在空中的运动轨迹如图所示。若不考虑空气阻力，则实心球从离开手后到达最高点时，球的机械能 不变 （选填“增大”、“减小”或“不变”）；在最高点时，若球受的力消失，则球将 做匀速直线运动 。
【分析】（1）不考虑空气阻力，球在运动过程中机械能没有损失，其机械能是守恒的；
（2）牛顿第一定律的内容：一切物体在不受外力时，总是保持静止状态或匀速直线运动状态；分析球到达最高点时的速度是否为零，结合牛顿第一定律进行解答。
【解答】解：
离开手后的实心球斜向上方运动过程中，动能转化为重力势能；从最高点向下运动的过程中，重力势能转化为动能；如果不考虑空气阻力，则球的机械能没有损失，所以球的机械能保持不变；
球在最高点时，仍有向前的速度，若此时球受的力消失，由牛顿第一定律可知，球将会做匀速直线运动。
故答案为：不变；做匀速直线运动。
【点评】此题考查了机械能的转化和守恒、牛顿第一定律，其中最后一空容易出错。
16．小明用如图所示的滑轮组提起240N的重物，动滑轮重60N（不计绳重和摩擦），小明拉绳子的动力为 100 N；滑轮组的机械效率为 80% 。
【分析】（1）由图可知，滑轮组绳子的有效股数，不计绳重及摩擦，根据F＝（G+G动）求出拉力大小；
（2）根据s＝nh求出绳端移动的距离，利用η＝×100%求出滑轮组的机械效率。
【解答】解：（1）由图可知，n＝3，不计绳重及摩擦，则拉力大小：
F＝（G+G动）＝×（240N+60N）＝100N；
（2）绳端移动的距离：s＝nh，
滑轮组的机械效率：
η＝×100%＝×100%＝×100%＝×100%＝×100%＝80%。
故答案为：100；80%。
【点评】本题考查了滑轮组绳子的拉力和功、滑轮组机械效率的计算，是一道较为简单的计算题。
17．如图1是小灯泡L的U﹣I图象，其额定电压为5V．现把小灯泡接入如图2所示的电路中，闭合开关S时，电压表的示数为3V，已知电源电压恒定，滑动变阻器的铭牌上标有“20Ω1A”。则小灯泡的额定功率为 3 W，电源电压为 13 V，小灯泡正常发光时，滑动变阻器的电功率为 4.8 W。
【分析】（1）由图象可知电压表的示数为5V时对应的电流，根据P＝UI求出灯泡的额定功率；
（2）图乙中滑动变阻器的滑片P位于B端，滑动变阻器的最大阻值和灯泡串联，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出电源的电压；
（3）根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的电阻，根据P＝UI求出此时滑动变阻器消耗的电功率。
【解答】解：
（1）由图象可知，灯泡两端的电压为5V时，电路中的电流I＝0.6A，
因额定电压下灯泡的实际功率和额定功率相等，
所以，灯泡的额定功率：PL额＝UL额I＝5V×0.6A＝3W；
（2）图乙中滑动变阻器的滑片P位于B端，滑动变阻器的最大阻值和灯泡串联，
由题知此时电压表示数为3V，由图象可知，此时电路中的电流I′＝0.5A，
由I＝可得，滑动变阻器两端的电压：U滑＝′IR滑＝0.5A×20Ω＝10V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：U＝UL+U滑＝3V+10V＝13V；
（3）小灯泡正常发光时灯泡两端的电压为5V，因串联电路中总电压等于各分电压之和，
此时滑动变阻器两端的电压：U滑′＝U﹣UL额＝13V﹣5V＝8V，
此时滑动变阻器消耗的电功率：P滑′＝U滑′I′＝8V×0.6A＝4.8W。
故答案为：3；13；4.8。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据图象得出电压对应的电流，要注意额定电压下灯泡的实际功率和额定功率相等。
三．实验探究题（共4小题）
18．小洛利用图甲装置探究“平面镜成像的特点”。
（1）在竖直的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B在玻璃板后面移动，人眼一直在 A （选填“A”或“B”）侧观察，直至看到蜡烛B与蜡烛A的像重合。
（2）如图乙是小洛测量蜡烛A到玻璃板的距离，则L为 3.50 cm；实验时，将蜡烛A逐渐远离玻璃板时，像的大小 不变 。
（3）实验中若用物理书挡在玻璃板的后面，他将 能 （选填“能”或“不能”）看到蜡烛A的像；若移走蜡烛B，在其位置上放置一块光屏，光屏上 不能 （选填“能”或“不能”）呈现蜡烛的像。
（4）若实验中无论蜡烛B在玻璃板另一侧的水平桌面上怎么移动，都无法让它与蜡烛A的像完全重合，原因可能是： 玻璃板与桌面不垂直 （写出一条即可）。
【分析】（1）人的眼睛应通过玻璃板观察像；
（2）根据刻度尺的分度值读数；根据物体在平面镜中成像特点物像大小相等分析判断。
（3）通过玻璃板观察像，看到的是光的反射形成的虚像；实像能在光屏上承接，虚像不能在光屏上承接；
（4）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
【解答】解：（1）点燃蜡烛，蜡烛在玻璃板中成像，观察蜡烛的像时，眼睛要在蜡烛的一侧，才能通过玻璃板看到蜡烛的像，故应该在A侧；
（2）由图可知，刻度尺的分度值为1mm，左端与0刻度开始，则L的长度为3.50cm；实验时，将蜡烛A逐渐远离玻璃板时，由于像的大小始终与物体等大，所以像的大小不变；
（3）通过玻璃板观察像，看到的是光照射到玻璃板，玻璃板反射光线形成的虚像，若用物理书挡在玻璃板的后面，对观察无影响；
因为平面镜所成的像是虚像，不会出现在光屏上，所以，移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像；
（4）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
故答案为：（1）A；（2）3.50；不变；（3）能；不能；（4）玻璃板与桌面不垂直。
【点评】本题主要考查了平面镜成像特点的实验及其应用。这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
19．射阳千鹤湖是一幅富有神奇色彩的画卷，是美丽射阳对外名片。李明在千鹤湖边拾到的一块约40g的鹅卵石，并利用它进行如下实验：
（1）将天平放在水平桌面上，用 镊子 拨动游码归零后指针位于如图甲所示的位置，接着应向 左 （选填“左”或“右”）调节平衡螺母，使指针指在分度盘的 中央 （选填“左侧”、“中央”或“右侧”）刻度线上。
（2）他先往右盘放一个20g的砝码，接下来应放 20 g（选填“20”或“10”）的砝码才是正确的操作；天平平衡时，右盘砝码和游码在标尺上的位置如图乙所示，则鹅卵石的质量为 38.4 g。
（3）利用丙图中方法测得鹅卵石的体积为 15 mL。
（4）根据测量结果算出黄蜡石的密度为 2.56×103 kg/m3。
【分析】（1）将天平放在水平桌面上，用镊子拨动游码，归零后，调节平衡螺母使指针指在分度盘的中央或左右摆动的格数相等；
为防止生锈，加减砝码或移动游码时用镊子；
（2）按由大到小的顺序加砝码；天平的分度值是0.2g，读数为砝码质量加游码对应的刻度值；
（3）根据量筒的前后两次示数之差求出鹅卵石的密度；
（4）根据密度公式ρ＝算出密度。
【解答】解：（1）将天平放在水平桌面上，用镊子拨动游码，由图可知，指针指在分度盘的右边，则应将平衡螺母向左调节，使指针指在分度盘的中央；
（2）鹅卵石的质量大约为40g，往右盘放20g的砝码后，接下来应放20g后看指针的偏转情况；
黄蜡石的质量为：m＝20g+10g+5g+3.4g＝38.4g；
（3）鹅卵石的体积为V＝45mL﹣30mL＝15mL＝15cm3；
（4）鹅卵石的密度：ρ＝＝＝2.56g/cm3＝2.56×103kg/m3。
故答案为：（1）镊子；左；中央；（2）20；38.4；（3）15；（4）2.56×103。
【点评】本实验是实验室测固体密度的基本实验方法，主要考查了量筒、天平的使用以及利用密度的公式进行简单的计算等，难度不大，但非常重要。
20．如图所示为“探究感应电流产生条件”的实验装置：
（1）闭合开关，当磁体静止、导体棒AB水平向右运动时，AB中电流方向从A向B，则若对调磁体的磁极位置并使AB棒水平向左运动时，AB中电流方向是 从A向B ，本实验中，能量转化情况是 机械能转化为电能 。
（2）如果将小量程电流表换成 电源 ，则可以探究磁场对通电导体的作用。
【分析】（1）闭合电路的一部分导体在磁场中作切割磁感应运动时，电路中就会产生感应电流；感应电流的方向与导体运动的方向和磁场的方向有关；
（2）通电导体在磁场中受到磁力作用，将电能转化为机械能，利用此原理制成了电动机。
【解答】解：
（1）让导线AB水平向右运动时，AB中电流方向从A向B；对调磁体的磁极位置并使AB棒水平向左运动时，则电流的方向不变，即电路中的电流方向为A→B，此过程中机械能转化为电能；
（2）若将灵敏电流计换成电源，有电流通过导体AB，则AB会在磁场中受力运动。
故答案为：（1）从A向B；机械能转化为电能；（2）电源。
【点评】此题考查了产生感应电流的条件和电流的方向，在电路闭合的情况下，导体必须做切割磁感线运动。其中也可以是导体不动，磁体运动。
21．茂名市举行初中物理实验技能竞赛活动，小李同学抽到的题目是“测量小灯泡的电阻”，实验电路如图1所示，请你帮他完成以下问题：
（1）根据实物图甲在图2内完成相应的电路图。
（2）该实验的实验原理是： R＝ ；
（3）在连接电路时，开关应处于状态，滑动变阻器应调到 B 端（选填“A”或“B”）；
（4）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是 A ；
A．小灯泡短路了
B．小灯泡的灯丝断了
C．滑动变阻器接触不良
（5）故障排除后，闭合开关，将滑动变阻器调到适当位置，读出电压表的示数为2.4V，此时电流表的示数如图乙所示，则小灯泡的电阻为 8Ω ；
（6）小李想将此装置用来探究电流与电压的关系，可行吗？ 不可行 （选填“可行”或“不可行”），你的理由是 灯的电阻随温度的变化而变化 。
【分析】（1）根据实物图画出电路图；
（2）该实验的实验原理是：R＝；
（3）在连接电路时，为保护电路，开关应处于状态，滑动变阻器应调到阻值最大处；
（4）逐一分析每个选项，找出符合题意的答案；
（5）根据电流表量程确定分度值读数；由欧姆定律求电阻；
（6）探究电流与电压的关系，要控制电阻大小不变。
【解答】解：
（1）根据实物图画出电路图，如下所示：
（2）该实验的实验原理是：R＝；
（3）在连接电路时，开关应处于状态，滑动变阻器应调到阻值最大处B端；
（4）A．若小灯泡短路了，电压表没有示数，电流表有示数，符合题意；
B．若小灯泡的灯丝断了，电流表没有示数，电压表串联在电路中测电源电压，有示数，不符合题意；
C．若滑动变阻器接触不良，整个电路断路，两表都没有示数，不符合题意；
故选A；
（5）故障排除后，闭合开关，将滑动变阻器调到适当位置，读出电压表的示数为2.4V，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律，则小灯泡的电阻为：
R＝＝＝8Ω；
（6）探究电流与电压的关系，要控制电阻大小不变，因灯的电阻随温度的变化而变化，故装置用来探究电流与电压的关系不可行。
故答案为：（1）如上所示；（2）R＝；（3）B；（4）A；（5）8Ω；（5）不可行；（6）电阻随温度的变化而变化。
【点评】本题“测量小灯泡的电阻”，考查电路连接、实验原理、注意事项、故障分析、电表读数、控制变量法和影响电阻大小的因素，涉及的知识多，但难度不大。
四．计算题（共2小题）
22．如图所示，一辆汽车在水平地面上将物体从枯井中拖起来的简化模型，已知物体重2000N，井底到井口的高度为3m，物体从井底到井口上升用时10s，汽车质量为1.2t，轮胎与地面的总接触面积为800cm2，若四个车轮受力均匀，汽车前进过程中自身受到水平地面对它的摩擦力为车重的0.1倍（忽略绳的重力、绳与滑轮之间的摩擦、空气阻力不计，g取10N/kg）。求：
（1）物体从井底到井口上升的平均速度；
（2）未拖物体前汽车对水平地面的压强；
（3）把物体从井底拖到井口的整个过程，汽车牵引力所做的功。
【分析】（1）已知物体从井底到井口的高度和时间，利用速度公式计算上升的平均速度；
（2）未拖物体前汽车对水平地面的压力等于汽车的重力，利用G＝mg求出，又知轮胎与地面的总接触面积，利用压强公式计算压强；
（3）根据汽车前进过程中自身受到水平地面对它的摩擦力为车重的0.1倍求出摩擦力，然后根据力的合成求出物体对汽车的拉力，再利用定滑轮的工作特点求出汽车的牵引力，最后利用W＝Fs计算汽车牵引力所做的功。
【解答】解：
（1）物体从井底到井口上升的平均速度：
v＝＝＝0.3m/s。
（2）未拖物体前汽车对水平地面的压力：
F＝G汽＝m汽g＝1.2×103kg×10N/kg＝1.2×104N，
轮胎与地面的总接触面积为S＝800cm2＝0.08m2，
则汽车对水平地面的压强：
p＝＝＝1.5×105Pa。
（3）汽车前进过程中受到水平地面对它的摩擦力：
f＝0.1G汽＝0.1×1.2×104N＝1.2×103N，
图中滑轮为定滑轮，则物体对汽车向左的拉力：F拉＝G物＝2000N，
因汽车匀速运动，由力的平衡条件可得，汽车的牵引力：
F牵＝f+F拉＝1.2×103N+2000N＝3200N，
汽车牵引力所做的功：
W＝F牵s＝3200N×3m＝9600J。
答：（1）物体从井底到井口上升的平均速度为0.3m/s；
（2）未拖物体前汽车对水平地面的压强为1.5×105Pa；
（3）把物体从井底拖到井口的整个过程，汽车牵引力所做的功为9600J。
【点评】此题考查速度、压强和功的计算，属于典型的力学综合题，也属于中考常见题型，解答此题的关键是相关公式的熟练运用，并知道未拖物体前汽车对水平地面的压力等于汽车的重力。
23．如图所示，电源电压和小灯泡的阻值均保持不变。小灯泡R1标有“4V1.6W”字样，R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～0.6A，电压表的量程为0﹣3V．请画出第（2）（3）小题的等效电路图
（1）求小灯泡R1的电阻值是多少？
（2）只闭合开关S2时，R2消耗的电功率是0.8W，求电压表的示数？
（3）在不损坏各电路元件的情况下，若只闭合开关S3，小灯泡R1消耗的电功率变化范围是0.225W～0.9W，若闭合所有开关，则滑动变阻器R3消耗的最大功率和最小功率之比为？
【分析】（1）知道灯泡的额定电压和额定功率，根据P＝求出小灯泡的阻值；
（2）只闭合开关S2时，R1与R2串联，电压表测R1两端的电压，根据串联电路的电流特点和P＝UI＝I2R求出电路中的电流，再根据欧姆定律求出电压表的示数；
（3）根据电阻的串联和欧姆定律求出电源的电压；只闭合开关S3时，R1与R3串联，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，小灯泡R1消耗的电功率最小，根据串联电路的电流特点和P＝UI＝I2R求出电路中的电流，利用欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器的最大阻值；闭合所有开关时，R2与R3并联，电流表测R3支路的电流，比较滑动变阻器允许通过的最大电流和电流表的量程确定通过滑动变阻器的最大电流，根据P＝UI求出滑动变阻器R3消耗的最大功率，当滑动变阻器接入电路中的电阻最大时其消耗的电功率最小，根据P＝表示出滑动变阻器R3消耗的最小功率，然后得出答案。
【解答】解：（1）由P＝可得，小灯泡的阻值：
R1＝＝＝10Ω；
（2）只闭合开关S2时，等效电路图如下图所示：
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可得，电路中的电流：
I＝＝＝0.2A，
由I＝可得，电压表的示数：
UL′＝IR1＝0.2A×10Ω＝2V；
（3）因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U＝I（R1+R2）＝0.2A×（10Ω+20Ω）＝6V，
只闭合开关S3时，等效电路图如下图所示：
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡的电功率最小，且P1小＝0.225W，
由P＝I2R可得，电路中的最小电流：
I小＝＝＝0.15A，
此时电路的总电阻：
R总＝＝＝40Ω，
则滑动变阻器的最大阻值：
R3＝R总﹣R1＝40Ω﹣10Ω＝30Ω；
闭合所有开关时，等效电路图如下图所示：
因滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～0.6A，
所以，通过滑动变阻器的最大电流I3大＝0.6A，此时滑动变阻器R3消耗的电功率最大，
因并联电路中各支路两端的电压相等，
所以，滑动变阻器消耗的最大电功率：
P3大＝UI3大＝6V×0.6A＝3.6W，
当滑动变阻器接入电路中的电阻最大时，滑动变阻器R3消耗的电功率最小，则
P3小＝＝＝1.2W，
则滑动变阻器R3消耗的最大功率和最小功率之比：
P3大：P3小＝3.6W：1.2W＝3：1。
答：（1）小灯泡R1的电阻值是10Ω；
（2）只闭合开关S2时，R2消耗的电功率是0.8W时，电压表的示数为2V；
（3）若闭合所有开关，则滑动变阻器R3消耗的最大功率和最小功率之比为3：1。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，正确的画出开关闭合、断开时电路的连接方式是关键。
五．解答题（共1小题）
24．请阅读《太阳能汽车》并回答31题。
太阳能汽车
太阳能汽车是一种靠太阳能来驱动的汽车。它主要由电池板、储电器和电动机组成。在车体的外部贴有太阳能电池板，通过太阳能电池板将太阳能直接转换成电能并储存在蓄电池中备用，再通过消耗电能，驱动车辆行驶，车辆行驶快慢只需控制输入电机的电流大小。上图中的太阳能汽车，车顶部装有密密麻麻像蜂窝样的装置，是太阳能电池板。太阳能电池依据所用半导体材料不同，通常分为硅电池、硫化镉电池、砷化镓电池等，其中最常用的是硅太阳能电池，目前硅太阳能电池板的光电转换效率在15%～24%之间。此类太阳能汽车的车速最高能达到100km/h，而无太阳光时最大续航能力也能达到100km。下图是比赛用太阳能汽车，为了增加其续航能力，在车身表面搭载了面积在7～10m2的太阳能电池，为了应付太阳辐射量及天气情况的变化，增添了3～5kW•h的蓄电池；为了减少空气阻力，将其车身侧断面制成流线型；为了使车身更为轻便，大量使用了轻合金、复合材料等来制造。
太阳能是“取之不尽，用之不竭”的清洁能源，太阳能汽车相比传统热机驱动的汽车，太阳能汽车是真正的零排放。太阳能汽车由于没有内燃机，在行驶时不会有燃油汽车内燃机的轰鸣声。太阳能汽车的研究开发长期以来一直受到普遍关注，太阳能汽车被诸多国家所提倡，太阳能汽车产业日益蓬勃发展。
请根据上述材料，回答下列问题：
（1）太阳能是 可 再生能源；（选填“可”或“不可”）
（2）太阳能汽车的速度可通过控制输入电机的 电流大小 来改变；
（3）为了使车身更为轻便，太阳能汽车大量使用了轻合金、复合材料等来制造，主要原因是它具有较小的 B ；
A．质量
B．密度
C．比热容
（4）提倡使用太阳能汽车的理由 太阳能汽车噪音低，零排放，所使用的太阳能“取之不尽，用之不竭” 。
【分析】（1）可以从自然界中源源不断的得到的能源称为可再生能源；
（2）根据文中所给信息分析；
（3）由公式m＝ρV分析；
（4）结合太阳能汽车的优点分析。
【解答】解：
（1）太阳能属于可再生能源，可以从自然界中源源不断地得到；
（2）根据文中“车辆行驶快慢只需控制输入电机的电流大小”可知太阳能汽车的速度可通过控制输入电机的电流大小来改变；
（3）为了使车身更为轻便，即体积一定时，需要质量小的材料，由m＝ρV可知，需要密度小的；
（4）根据文中最后一段可知：太阳能汽车噪音低，零排放，所使用的太阳能“取之不尽，用之不竭”。
故答案为：（1）可；（2）电流大小；（3）B；（4）太阳能汽车噪音低，零排放，所使用的太阳能“取之不尽，用之不竭”。
【点评】本题主要考查能源的分类、灵活运用密度的计算公式及变形公式。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2020/6/13 10:49:47；用户：htxywl；邮箱：542392839@qq.com；学号：12870256
一．选择题（共12小题）
1．关于下列四个情景的说法错误的是（ ）
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音色不同
C．不能听到真空罩中闹钟的闹铃声，说明声音的传播需要介质
D．发声的音叉将乒乓球弹开，说明发声的物体在振动
2．在抗击新型冠状病毒肺炎疫情时，一线工作的医务人员在佩戴口罩的同时需要佩戴护目镜，时间一长，护目镜就会起雾，什么都看不清了。下列物理现象与该现象属于同一物态变化的是（ ）
A．春天，冰雪消融 B．闷热潮湿的夏天，自来水管冒“汗”
C．秋天，早晨草叶上的霜 D．冬天冰雕渐小
3．下列关于“光现象”的说法正确的是（ ）
A．池水看起来比实际浅，这是由于光的反射引起的
B．浓密的树荫下出现很多圆形的光斑，这是由于光的折射引起的
C．路边建筑物的玻璃幕墙造成光污染，这是由于光的镜面反射引起的
D．物体向平面镜靠近时，平面镜中物体所成的像在变大
4．在探究凸透镜成像规律时，将点燃的蜡烛、凸透镜和光屏放在光具座，调整后位置如图，此时在光屏上得到烛焰清晰的像，对于该次实验下列描述正确的是（ ）
①光屏上成倒立、缩小的实像 ②此凸透镜的焦距可能为7.5cm＜f＜10cm
③照相机应用了该次实验的成像规律 ④投影仪应用了该次实验的成像规律
A．①③ B．①②③④ C．①②③ D．①②
5．中央电视台《是真的吗》某期节目中，有这样一个实验：将一根绳子穿过内壁和端口光滑的空心圆筒，绳子上端系一个金属球，下端与装有皮球的网袋连接。转动空心圆筒，使金属球转动（如图）。随着转速加大，网袋由静止开始向上运动。下列判断正确的是（ ）
A．金属球转动速度越大，惯性越大
B．金属球转动过程中，运动状态保持不变
C．网袋静止时，它对绳子的拉力和绳子对它的拉力是一对平衡力
D．网袋开始向上运动，说明所受到的拉力大于它的重力
6．网球落地后弹起又落地，最终停在地面，则（ ）
A．小球速度一直增加 B．小球下落时它的重力势能全部转化为动能
C．小球在运动过程中，机械能转化为内能 D．小球下落过程中，受力平衡
7．“N95”型口罩（如图所示）对直径为0.075μm±0.020μm的非油性颗粒（如粉尘、PM2.5、飞沫、微生物）具有95%以上的过滤效率，它由三层构成：内层吸水层，中间过滤层，外层疏水层，则下列说法正确的是（ ）
A．新冠病毒随飞沫传播是一种分子运动
B．过滤效率高，是因为口罩材料分子之间没有空隙
C．中间过滤层通过工艺带上静电，可以增强对颗粒的吸附能力
D．内层吸水层能够有效吸收呼出的水蒸气，说明分子之间存在斥力
8．楼道应急灯上的两盏灯均标有“12V”字样，在照明电路没有停电时，应急灯不亮；而停电时，两盏灯都会正常发光。下列结构图中符合其工作特点的是（ ）
A． B． C． D．
9．如图所示的电路中，电源电压保持不变，电流表及电压表量程选择都合适。当开关S闭合后，滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮，电流表示数变大 B．灯泡L亮度不变，电压表示数不变
C．电流表示数不变，电压表示数不变 D．电压表示数与电流表示数之比变小
10．关于家庭电路和安全用电，下列说法错误的是（ ）
A．不能在高压线附近放风筝
B．家用电能表上的示数显示了家庭用电的总功率
C．使用有金属外壳的家用电器，其外壳必须接地
D．因漏电而发生触电事故时，漏电保护器会自动切断电路
11．物理活动课中，同学们用如图所示的装置做电磁实验，将导体ab用两根绝缘细线悬挂放在蹄形磁铁中央，导体ab两端连接着导线。若要求在虚线框中只接入某个实验器材既可进行相应的实验，则下列说法中正确的是（ ）
A．若接入电流表可研究电动机的工作原理
B．若接入灵敏电流计可研究电流的磁效应
C．若接入电池可研究电磁感应现象，与发电机原理相同
D．若接入学生电源可研究通电导体在磁场中受力，与电动机原理相同
12．如图所示的轻质圆柱形薄桶（桶的质量和厚度忽略不计），高度足够高，横截面积为200cm2，内部装有30cm深的水：将一球体放入水中，已知小球的体积为3×10﹣3m3，密度为水的3倍，放入球后，水对桶底的压力与桶对地面的压力之比为（ ）
A．1：2 B．4：7 C．5：8 D．3：5
二．填空题（共5小题）
13．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的 （填“超声波”或“电磁波”）；某品牌手机充电宝。上面标有电压为5V．容量为1200mA•h，它充满电后，可以储存的电能是 J，电能是 （填“一次能源”或“二次能源”）。
14．如左下图所示，标有“5V5W”字样的灯泡L与电阻R串联在电路中，电源电压为9V．开关S闭合后，灯泡L恰好正常发光，此时L的电阻为 Ω．通电1min，电阻R产生的热量是 J。
15．在中考体育模拟考试中，小刚投出的实心球在空中的运动轨迹如右上图所示。若不考虑空气阻力，则实心球从离开手后到达最高点时，球的机械能 （选填“增大”、“减小”或“不变”）；在最高点时，若球受的力消失，则球将 。
16．小明用如图所示的滑轮组提起240N的重物，动滑轮重60N（不计绳重和摩擦），小明拉绳子的动力为 N；滑轮组的机械效率为 。
17．如图1是小灯泡L的U﹣I图象，其额定电压为5V．现把小灯泡接入如图2所示的电路中，闭合开关S时，电压表的示数为3V，已知电源电压恒定，滑动变阻器的铭牌上标有“20Ω1A”。则小灯泡的额定功率为 W，电源电压为 V，小灯泡正常发光时，滑动变阻器的电功率为 W。
三．实验探究题（共4小题）
18．小洛利用图甲装置探究“平面镜成像的特点”。
（1）在竖直的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B在玻璃板后面移动，人眼一直在 （选填“A”或“B”）侧观察，直至看到蜡烛B与蜡烛A的像重合。
（2）如图乙是小洛测量蜡烛A到玻璃板的距离，则L为 cm；实验时，将蜡烛A逐渐远离玻璃板时，像的大小 。
（3）实验中若用物理书挡在玻璃板的后面，他将 （选填“能”或“不能”）看到蜡烛A的像；若移走蜡烛B，在其位置上放置一块光屏，光屏上 （选填“能”或“不能”）呈现蜡烛的像。
（4）若实验中无论蜡烛B在玻璃板另一侧的水平桌面上怎么移动，都无法让它与蜡烛A的像完全重合，原因可能是： （写出一条即可）。
19．射阳千鹤湖是一幅富有神奇色彩的画卷，是美丽射阳对外名片。李明在千鹤湖边拾到的一块约40g的鹅卵石，并利用它进行如下实验：
（1）将天平放在水平桌面上，用 拨动游码归零后指针位于如图甲所示的位置，接着应向 （选填“左”或“右”）调节平衡螺母，使指针指在分度盘的 （选填“左侧”、“中央”或“右侧”）刻度线上。
（2）他先往右盘放一个20g的砝码，接下来应放 g（选填“20”或“10”）的砝码才是正确的操作；天平平衡时，右盘砝码和游码在标尺上的位置如图乙所示，则鹅卵石的质量为 g。
（3）利用丙图中方法测得鹅卵石的体积为 mL。
（4）根据测量结果算出黄蜡石的密度为 kg/m3。
20．如图所示为“探究感应电流产生条件”的实验装置：
（1）闭合开关，当磁体静止、导体棒AB水平向右运动时，AB中电流方向从A向B，则若对调磁体的磁极位置并使AB棒水平向左运动时，AB中电流方向是 ，本实验中，能量转化情况是 。
（2）如果将小量程电流表换成 ，则可以探究磁场对通电导体的作用。
21．茂名市举行初中物理实验技能竞赛活动，小李同学抽到的题目是“测量小灯泡的电阻”，实验电路如图1所示，请你帮他完成以下问题：
（1）根据实物图甲在图2内完成相应的电路图。
（2）该实验的实验原理是： ；
（3）在连接电路时，开关应处于状态，滑动变阻器应调到 端（选填“A”或“B”）；
（4）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是 ；
A．小灯泡短路了 B．小灯泡的灯丝断了 C．滑动变阻器接触不良
（5）故障排除后，闭合开关，将滑动变阻器调到适当位置，读出电压表的示数为2.4V，此时电流表的示数如图乙所示，则小灯泡的电阻为 ；
（6）小李想将此装置用来探究电流与电压的关系，可行吗？ （选填“可行”或“不可行”），你的理由是 。
四．解答题（共3小题）
22．请阅读《太阳能汽车》并回答31题。
太阳能汽车
太阳能汽车是一种靠太阳能来驱动的汽车。它主要由电池板、储电器和电动机组成。在车体的外部贴有太阳能电池板，通过太阳能电池板将太阳能直接转换成电能并储存在蓄电池中备用，再通过消耗电能，驱动车辆行驶，车辆行驶快慢只需控制输入电机的电流大小。上图中的太阳能汽车，车顶部装有密密麻麻像蜂窝样的装置，是太阳能电池板。太阳能电池依据所用半导体材料不同，通常分为硅电池、硫化镉电池、砷化镓电池等，其中最常用的是硅太阳能电池，目前硅太阳能电池板的光电转换效率在15%～24%之间。此类太阳能汽车的车速最高能达到100km/h，而无太阳光时最大续航能力也能达到100km。下图是比赛用太阳能汽车，为了增加其续航能力，在车身表面搭载了面积在7～10m2的太阳能电池，为了应付太阳辐射量及天气情况的变化，增添了3～5kW•h的蓄电池；为了减少空气阻力，将其车身侧断面制成流线型；为了使车身更为轻便，大量使用了轻合金、复合材料等来制造。
太阳能是“取之不尽，用之不竭”的清洁能源，太阳能汽车相比传统热机驱动的汽车，太阳能汽车是真正的零排放。太阳能汽车由于没有内燃机，在行驶时不会有燃油汽车内燃机的轰鸣声。太阳能汽车的研究开发长期以来一直受到普遍关注，太阳能汽车被诸多国家所提倡，太阳能汽车产业日益蓬勃发展。
请根据上述材料，回答下列问题：
（1）太阳能是 再生能源；（选填“可”或“不可”）
（2）太阳能汽车的速度可通过控制输入电机的 来改变；
（3）为了使车身更为轻便，太阳能汽车大量使用了轻合金、复合材料等来制造，主要原因是它具有较小的 ；
A．质量 B．密度 C．比热容
（4）提倡使用太阳能汽车的理由 。
23．如图所示，一辆汽车在水平地面上将物体从枯井中拖起来的简化模型，已知物体重2000N，井底到井口的高度为3m，物体从井底到井口上升用时10s，汽车质量为1.2t，轮胎与地面的总接触面积为800cm2，若四个车轮受力均匀，汽车前进过程中自身受到水平地面对它的摩擦力为车重的0.1倍（忽略绳的重力、绳与滑轮之间的摩擦、空气阻力不计，g取10N/kg）。求：
（1）物体从井底到井口上升的平均速度；
（2）未拖物体前汽车对水平地面的压强；
（3）把物体从井底拖到井口的整个过程，汽车牵引力所做的功。
24．如图所示，电源电压和小灯泡的阻值均保持不变。小灯泡R1标有“4V1.6W”字样，R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～0.6A，电压表的量程为0﹣3V．请画出第（2）（3）小题的等效电路图
（1）求小灯泡R1的电阻值是多少？
（2）只闭合开关S2时，R2消耗的电功率是0.8W，求电压表的示数？
（3）在不损坏各电路元件的情况下，若只闭合开关S3，小灯泡R1消耗的电功率变化范围是0.225W～0.9W，若闭合所有开关，则滑动变阻器R3消耗的最大功率和最小功率之比为？
初三中考物理模拟卷5
参考答案与试题解析
一．选择题（共12小题）
1．关于下列四个情景的说法错误的是（ ）
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音色不同
C．不能听到真空罩中闹钟的闹铃声，说明声音的传播需要介质
D．发声的音叉将乒乓球弹开，说明发声的物体在振动
【分析】（1）声音能传递信息和能量；
（2）音调与发声体的振动频率有关，响度与振幅有关；
（3）声音的传播需要介质，真空不能传声；
（4）一切正在发声的物体都在振动。
【解答】解：
A、扬声器发出的声音使蜡焰不停摆动，说明声音能传递能量，故A正确；
B、玻璃瓶内水位越高，质量越大，越难振动，频率越小，音调越低，所以频率不同，音调不同，故B错误；
C、当空气被不断抽出后，铃声逐渐减弱，说明声音的传播需要介质，真空不能传声，故C正确；
D、当小球接触发声的音叉时被弹开，说明发声体在振动，故D正确。
故选：B。
【点评】本题通过不同的物理情景考查了声与能量、声音的产生、声音的传播以及声音的三个特征：音调、响度和音色，并能够搞清影响它们的因素。
2．在抗击新型冠状病毒肺炎疫情时，一线工作的医务人员在佩戴口罩的同时需要佩戴护目镜，时间一长，护目镜就会起雾，什么都看不清了。下列物理现象与该现象属于同一物态变化的是（ ）
A．春天，冰雪消融
B．闷热潮湿的夏天，自来水管冒“汗”
C．秋天，早晨草叶上的霜
D．冬天冰雕渐小
【分析】（1）物质由固态变成液态的过程叫做熔化，由液态变成气态的过程叫做汽化，由固态直接变成气态的过程叫做升华；
（2）物质由液态变成固态的过程叫做凝固，由气态变成液态的过程叫做液化，由气态直接变成固态的过程叫做凝华。
【解答】解：护目镜在使用一段时间后，会出现起雾的现象，这是护目镜和面部之间的水蒸气遇冷液化形成的小水滴；
A、春天冰雪消融，冰雪吸热由固态变为液态，发生熔化，故A不符合题意；
B、闷热潮湿的夏天，自来水管冒“汗”，是空气中的水蒸气遇到温度较低的水管发生的液化现象，故B符合题意；
C、秋天，早晨草叶上的霜，是空气中的水蒸气遇冷凝华形成的，故C不符合题意；
D、冬天冰雕逐渐变小，是固态的冰吸热升华为水蒸气，故D不符合题意；
故选：B。
【点评】本题考查了物态变化的判断，属于基础知识的考查，解决此类题目的关键是把握物质前后的状态变化，是中考常见类型的考查。
3．下列关于“光现象”的说法正确的是（ ）
A．池水看起来比实际浅，这是由于光的反射引起的
B．浓密的树荫下出现很多圆形的光斑，这是由于光的折射引起的
C．路边建筑物的玻璃幕墙造成光污染，这是由于光的镜面反射引起的
D．物体向平面镜靠近时，平面镜中物体所成的像在变大
【分析】（1）平面镜成像的知识，知道平面镜成像是由于光的反射形成的。平面镜成像特点之一：正立等大的虚像；
（2）我们看到水中的物体，其实是看到物体的虚像，这是由光的折射形成的。
【解答】解：A、池水看起来比实际的浅是由于光的折射造成的，故A错误；
B、浓密的树荫下的圆形光斑是光在同种均匀介质中沿直线传播产生的现象，故B错误；
C、高楼大厦的玻璃幕墙造成的光污染是由于光的镜面反射引起的，故C正确；
D、人在照镜子时，总是靠近镜子去看，其原因是靠近时，视角增大，平面镜所成的像不会变大，故D错误。
故选：C。
【点评】本题考查了光的基本现象：直线传播、反射、折射，属于基础知识的考查，也是学生容易出错的内容，做题时一定要细心。
4．在探究凸透镜成像规律时，将点燃的蜡烛、凸透镜和光屏放置在光具座上，调整后的位置如图，此时在光屏上得到烛焰清晰的像，对于该次实验下列描述正确的是（ ）
①光屏上成倒立、缩小的实像
②此凸透镜的焦距可能为7.5cm＜f＜10cm
③照相机应用了该次实验的成像规律
④投影仪应用了该次实验的成像规律
A．①③ B．①②③④ C．①②③ D．①②
【分析】凸透镜成像的三种情况和应用。
u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪；
u＜f，成正立、放大的虚像，应用于放大镜。
【解答】解：
①由图可知，物距大于像距，则u＞2f，此时成倒立缩小的实像，故①正确；
②由图知，物距是20cm，即20cm＞2f，则f＜10cm；像距是15cm，即2f＞15cm＞f，则7.5cm＜f＜15cm，故该凸透镜的焦距范围为7.5cm＜f＜10cm，故②正确；
③④照相机在生活中应用很广泛，照相机的原理是：物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成的是倒立、缩小的实像，投影仪成倒立、放大的实像，故③正确，④错误。
故选：C。
【点评】此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系。此题需根据物距与像距的大小关系得出成像的特点及物距和像距的范围。
5．中央电视台《是真的吗》某期节目中，有这样一个实验：将一根绳子穿过内壁和端口光滑的空心圆筒，绳子上端系一个金属球，下端与装有皮球的网袋连接。转动空心圆筒，使金属球转动（如图）。随着转速加大，网袋由静止开始向上运动。下列判断正确的是（ ）
A．金属球转动速度越大，惯性越大
B．金属球转动过程中，运动状态保持不变
C．网袋静止时，它对绳子的拉力和绳子对它的拉力是一对平衡力
D．网袋开始向上运动，说明所受到的拉力大于它的重力
【分析】（1）惯性是指一切物体都有保持原来运动状态不变的性质，惯性的大小只与物体的质量有关；
（2）物体运动状态的改变包括速度的改变和运动方向的改变；
（3）二力平衡的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上；
（4）加速运动的方向与合力的方向的相同。
【解答】解：
A、惯性的大小只与物体的质量的有关，与速度无关，故A错误；
B、金属球转动过程中，运动方向在不断改变，所以运动状态发生改变，故B错误；
C、网袋对绳子的拉力与绳子对网袋的拉力作用在两个物体上，所以不是一对平衡力，故C错误；
D、当网袋开始向上加速运动时，说明此时网袋受到的合力方向向上，即所受拉力大于重力，故D正确。
故选：D。
【点评】此题考查平衡力的辨别、物体运动状态的判断，以及力与运动的关系，属于中考常见题型。
6．网球落地后弹起又落地，最终停在地面，则（ ）
A．小球速度一直增加
B．小球下落时它的重力势能全部转化为动能
C．小球在运动过程中，机械能转化为内能
D．小球下落过程中，受力平衡
【分析】动能的大小与速度和质量有关；重力势能的大小和质量、高度有关；
网球落地后弹起又落地，最终停在地面，此时网球的机械能变为0，说明在整个过程中网球的机械能是不守恒的，即网球需要克服摩擦做功；
小球在运动过程中速度大小发生变化，处于非平衡状态，则小球受力不平衡。
【解答】解：
网球落地后弹起又落地，最终停在地面，此时网球的机械能变为0，说明在整个过程中网球的机械能是不守恒的，即网球需要克服摩擦做功，机械能转化为内能，故C正确；
小球在下落过程中，高度减小，它的重力势能变小，速度变大，则动能变大；一部分重力势能转化为动能，另一部分会转化为内能，由于速度大小发生了变化，所以小球受力不平衡，故BD错误；
小球在下落的过程中，速度先变大，接触地面后，小球的动能转化为小球的弹性势能，其速度会变小，故A错误。
综上可知ABD错误，C正确。
故选：C。
【点评】本题考查了影响动能和重力势能的因素、机械能的转化，难度不大。
7．“N95”型口罩（如图所示）对直径为0.075μm±0.020μm的非油性颗粒（如粉尘、PM2.5、飞沫、微生物）具有95%以上的过滤效率，它由三层构成：内层吸水层，中间过滤层，外层疏水层，则下列说法正确的是（ ）
A．新冠病毒随飞沫传播是一种分子运动
B．过滤效率高，是因为口罩材料分子之间没有空隙
C．中间过滤层通过工艺带上静电，可以增强对颗粒的吸附能力
D．内层吸水层能够有效吸收呼出的水蒸气，说明分子之间存在斥力
【分析】（1）物质是由分子组成的，直接用肉眼看不到；飞沫是肉眼可以看到的，不是分子；
（2）分子之间存在空隙。
（3）带电体具有吸引轻小物体的性质；
（4）分子间存在着相互作用的引力和斥力；
【解答】解：
A．分子很小，直接用肉眼看不到，飞沫是肉眼可以看到的；所以新冠病毒随飞沫传播是机械运动，不是分子的运动，故A错误；
B．由分子热运动可知分子之间存在间隙，所以口罩材料分子之间也有空隙，故B错误；
C．中间过滤层通过工艺带上静电，带电体具有吸引轻小物体的性质，所以可以增强对颗粒的吸附能力，故C正确；
D、内层吸水层能够有效吸收呼出的水蒸气分子，吸收作用体现的是分子间存在引力，而不是斥力，故D错误；
故选：C。
【点评】本题结合分子动理论的观点解释生活中的现象，属于基础题。
8．楼道应急灯上的两盏灯均标有“12V”字样，在照明电路没有停电时，应急灯不亮；而停电时，两盏灯都会正常发光。下列结构图中符合其工作特点的是（ ）
A． B．
C． D．
【分析】电磁继电器的实质是一个开关，根据其控制电路中电磁铁的工作情况，可进一步判断工作电路中灯泡的发光情况。
【解答】解：
A、由图知，没有停电时，电磁铁有磁性，吸引衔铁，两盏灯都不接入电路中，灯不发光；停电时，电磁铁失去磁性，衔铁在弹簧的作用下向上运动，使两个灯泡接入电路中，都发光，由于这两盏灯是串联的，每盏灯两端的电压都小于额定电压，所以两盏灯都不能正常发光，故A错误；
B、由图知，没有停电时，电磁铁有磁性，吸引衔铁，使下面的一只灯泡发光；停电时，衔铁向上运动，只有上面的灯泡会发光，故B错误；
C、由图知，没有停电时，电磁铁有磁性，吸引衔铁，下面的两只灯泡都发光，而停电时，衔铁被弹簧拉起，则两只灯泡都不发光，不满足题中要求，故C错误；
D、由图知，没有停电时，电磁铁有磁性，吸引衔铁，上面的两只灯泡都不发光（即熄灭）；停电时，衔铁被弹簧拉起，上面两只并联的灯泡可以在12V的电压下正常发光，满足题中要求，故D正确。
故选：D。
【点评】结合电磁继电器的知识，逐一分析每个选项，找出符合题意的答案即可。
9．如图所示的电路中，电源电压保持不变，电流表及电压表量程选择都合适。当开关S闭合后，滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮，电流表示数变大
B．灯泡L亮度不变，电压表示数不变
C．电流表示数不变，电压表示数不变
D．电压表示数与电流表示数之比变小
【分析】由电路图可知，灯泡L与滑动变阻器并联，电流表测干路电流，电压表测滑片左侧电阻丝两端的电压，根据电压表的内阻很大、在电路中相当于断路判断出滑片移动时接入电路中的电阻不变，根据并联电路的电压特点和欧姆定律得出两支路的电流变化以及灯泡实际功率的变化，从而得出灯泡亮暗的变化，根据并联电路的电流特点得出干路电流变化，根据滑片移动可知滑片移动时左侧电阻丝的阻值变化，根据欧姆定律得出电压表示数的变化，进一步得出电压表示数与电流表示数之比变化。
【解答】解：由电路图可知，灯泡L与滑动变阻器并联，电流表测干路电流，电压表测滑片左侧电阻丝两端的电压。
因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时接入电路中的电阻不变，
因并联电路中各支路两端的电压相等，
所以，由I＝可知，两支路的电流不变，灯泡的实际功率不变，灯泡的亮暗不变，故A错误；
因并联电路中干路电流等于各支路电流之和，
所以，干路电流不变，即电流表的示数不变，
滑片P向左移动时，滑片左侧电阻丝的阻值减小，
由U＝IR可知，滑片左侧电阻丝两端的电压变小，即电压表的示数变小，故BC错误；
由电压表的示数变小和电流表的示数不变可知，电压表示数与电流表示数之比变小，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到电压表和欧姆定律的应用，正确判断滑片移动时电路中的变化是关键。
10．关于家庭电路和安全用电，下列说法错误的是（ ）
A．不能在高压线附近放风筝
B．家用电能表上的示数显示了家庭用电的总功率
C．使用有金属外壳的家用电器，其外壳必须接地
D．因漏电而发生触电事故时，漏电保护器会自动切断电路
【分析】（1）安全用电的原则是：不接触低压带电体、不靠近高压带电体；
（2）电能表是测量家庭电路消耗电能多少的仪器；
（3）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
（4）漏电保护器：漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的装置。
【解答】解：
A、安全用电的原则是：不接触低压带电体、不靠近高压带电体；所以不能在高压线附近放风筝，故A正确；
B、家用电能表上的示数显示了该家庭消耗的总电能，故B错误；
C、使用有金属外壳的家用电器，其外壳必须接地，当用电器漏电时，电流就通过地线流入大地，防止触电事故的发生，故C正确；
D、漏电保护器在电路发生漏电现象时会自动跳闸，所以由于漏电而发生触电事故时，漏电保护器会自动切断电路，故D正确。
故选：B。
【点评】本题考查的是日常生活中的一些安全用电常识以及对电能表作用的认识。只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
11．物理活动课中，同学们用如图所示的装置做电磁实验，将导体ab用两根绝缘细线悬挂放在蹄形磁铁中央，导体ab两端连接着导线。若要求在虚线框中只接入某个实验器材既可进行相应的实验，则下列说法中正确的是（ ）
A．若接入电流表可研究电动机的工作原理
B．若接入灵敏电流计可研究电流的磁效应
C．若接入电池可研究电磁感应现象，与发电机原理相同
D．若接入学生电源可研究通电导体在磁场中受力，与电动机原理相同
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，利用该现象制成了发电机；
通电导体在磁场中会受到力的作用，据此制成了电动机。
【解答】解：
在虚线框中接入电流表时，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同；
在虚线框中接入电源时，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动机的原理相同。
故只有D说法正确。
故选：D。
【点评】本题中的实验装置设计的很有特点；要熟练掌握磁生电和电生磁的电路的特点。
12．如图所示的轻质圆柱形薄桶（桶的质量和厚度忽略不计），高度足够高，横截面积为200cm2，内部装有30cm深的水：将一球体放入水中，已知小球的体积为3×10﹣3m3，密度为水的3倍，放入球后，水对桶底的压力与桶对地面的压力之比为（ ）
A．1：2 B．4：7 C．5：8 D．3：5
【分析】（1）求出桶内水的体积，利用密度公式求水的质量；球体的密度等于水的密度的4倍，知道球体的体积，利用密度公式求球体的质量，桶的质量和厚度忽略不计，可求总质量，利用G＝mg求总重力，桶对地面的压力等于总重力；
（2）将一球体放入水中，可求水的深度，利用液体压强公式求水对桶底的压强，再利用F＝pS求水对桶底的压力，进而求出水对桶底的压力与桶对地面的压力之比。
【解答】解：
（1）桶内水的体积：
V水＝Sh＝200cm2×30cm＝6000cm3，
由ρ＝得水的质量：
m水＝ρ水V水＝1g/cm3×6000cm3＝6000g＝6kg，
由题知球体的密度：
ρ球＝3ρ水＝3×1g/cm3＝3g/cm3，
球体的体积V球＝3×10﹣3m3＝3000cm3，
则球体的质量：
m球＝ρ球V球＝3g/cm3×3000cm3＝9000g＝9kg，
桶的质量和厚度忽略不计，则总质量m总＝m水+m球＝6kg+9kg＝15kg，
球和水的总重力：
G总＝m总g＝15kg×10N/kg＝1650N，
则桶对地面的压力：
F桶＝G总＝150N；
（2）将一球体放入水中，此时水的深度：
h′＝＝＝45cm＝0.45m，
水对桶底的压强：
p＝ρ水gh′＝1×103kg/m3×10N/kg×0.45m＝4500Pa，
水对桶底的压力：
F水＝pS＝4500Pa×200×10﹣4m2＝90N，
所以，水对桶底的压力与桶对地面的压力之比：
F水：F桶＝90N：150N＝3：5。
故选：D。
【点评】本题考查了重力公式、密度公式、液体压强公式、压强定义式的应用，明确两个压力的求法是关键。
二．填空题（共5小题）
13．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的 电磁波 （填“超声波”或“电磁波”）；某品牌手机充电宝。上面标有电压为5V．容量为1200mA•h，它充满电后，可以储存的电能是 2.16×104 J，电能是 二次能源 （填“一次能源”或“二次能源”）。
【分析】（1）手机是通过接收和发射电磁波来传递信息的；
（2）知道充电宝的电压为5V，容量为1200mA•h，根据W＝UIt求出存储的电能；
（3）可以从自然界直接获取的能源叫一次能源，不能从自然界直接获取而必须通过一次能源的消耗才能得到的能源叫二次能源。
【解答】解：
（1）手机是利用电磁波来传递信息的；
（2）充电宝上面标有电压为5V，容量为1200mA•h，
它充满电后，可以存储的电能：W＝UIt＝5V×1.2A×3600s＝2.16×104J；
（3）电能是由其他形式的能转化而来的，属于二次能源。
故答案为：电磁波；2.16×104；二次能源。
【点评】本题考查了电磁波的应用、电能计算公式的应用和能源的分类，属于基础题目。
14．如图所示，标有“5V5W”字样的灯泡L与电阻R串联在电路中，电源电压为9V．开关S闭合后，灯泡L恰好正常发光，此时L的电阻为 5 Ω．通电1min，电阻R产生的热量是 240 J。
【分析】已知灯泡的额定电压和额定功率，由P＝UI灯泡电流，根据欧姆定律计算L的电阻；由串联电路电压特点计算R两端电压，由Q＝W＝UIt计算通电1min电阻R产生热量。
【解答】解：
由题知，灯泡L与电阻R串联，开关闭合灯泡正常发光，所以灯泡端电压等于额定电压5V，
由串联电路特点和P＝UI可得，电路中电流：
I＝IR＝IL＝＝＝1A，
由欧姆定律可得灯泡此时的电阻：
RL＝＝＝5Ω；
R两端电压：
UR＝U﹣U额＝9V﹣5V＝4V，
所以通电1min，电阻R产生热量：
Q＝W＝URIt＝4V×1A×60s＝240J。
故答案为：5；240。
【点评】本题考查了串联电路特点、欧姆定律以及电热计算公式的应用，知道灯泡正常发光时两端电压等于额定电压，熟练运用公式是解题的关键。
15．在中考体育模拟考试中，小刚投出的实心球在空中的运动轨迹如图所示。若不考虑空气阻力，则实心球从离开手后到达最高点时，球的机械能 不变 （选填“增大”、“减小”或“不变”）；在最高点时，若球受的力消失，则球将 做匀速直线运动 。
【分析】（1）不考虑空气阻力，球在运动过程中机械能没有损失，其机械能是守恒的；
（2）牛顿第一定律的内容：一切物体在不受外力时，总是保持静止状态或匀速直线运动状态；分析球到达最高点时的速度是否为零，结合牛顿第一定律进行解答。
【解答】解：
离开手后的实心球斜向上方运动过程中，动能转化为重力势能；从最高点向下运动的过程中，重力势能转化为动能；如果不考虑空气阻力，则球的机械能没有损失，所以球的机械能保持不变；
球在最高点时，仍有向前的速度，若此时球受的力消失，由牛顿第一定律可知，球将会做匀速直线运动。
故答案为：不变；做匀速直线运动。
【点评】此题考查了机械能的转化和守恒、牛顿第一定律，其中最后一空容易出错。
16．小明用如图所示的滑轮组提起240N的重物，动滑轮重60N（不计绳重和摩擦），小明拉绳子的动力为 100 N；滑轮组的机械效率为 80% 。
【分析】（1）由图可知，滑轮组绳子的有效股数，不计绳重及摩擦，根据F＝（G+G动）求出拉力大小；
（2）根据s＝nh求出绳端移动的距离，利用η＝×100%求出滑轮组的机械效率。
【解答】解：（1）由图可知，n＝3，不计绳重及摩擦，则拉力大小：
F＝（G+G动）＝×（240N+60N）＝100N；
（2）绳端移动的距离：s＝nh，
滑轮组的机械效率：
η＝×100%＝×100%＝×100%＝×100%＝×100%＝80%。
故答案为：100；80%。
【点评】本题考查了滑轮组绳子的拉力和功、滑轮组机械效率的计算，是一道较为简单的计算题。
17．如图1是小灯泡L的U﹣I图象，其额定电压为5V．现把小灯泡接入如图2所示的电路中，闭合开关S时，电压表的示数为3V，已知电源电压恒定，滑动变阻器的铭牌上标有“20Ω1A”。则小灯泡的额定功率为 3 W，电源电压为 13 V，小灯泡正常发光时，滑动变阻器的电功率为 4.8 W。
【分析】（1）由图象可知电压表的示数为5V时对应的电流，根据P＝UI求出灯泡的额定功率；
（2）图乙中滑动变阻器的滑片P位于B端，滑动变阻器的最大阻值和灯泡串联，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出电源的电压；
（3）根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的电阻，根据P＝UI求出此时滑动变阻器消耗的电功率。
【解答】解：
（1）由图象可知，灯泡两端的电压为5V时，电路中的电流I＝0.6A，
因额定电压下灯泡的实际功率和额定功率相等，
所以，灯泡的额定功率：PL额＝UL额I＝5V×0.6A＝3W；
（2）图乙中滑动变阻器的滑片P位于B端，滑动变阻器的最大阻值和灯泡串联，
由题知此时电压表示数为3V，由图象可知，此时电路中的电流I′＝0.5A，
由I＝可得，滑动变阻器两端的电压：U滑＝′IR滑＝0.5A×20Ω＝10V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：U＝UL+U滑＝3V+10V＝13V；
（3）小灯泡正常发光时灯泡两端的电压为5V，因串联电路中总电压等于各分电压之和，
此时滑动变阻器两端的电压：U滑′＝U﹣UL额＝13V﹣5V＝8V，
此时滑动变阻器消耗的电功率：P滑′＝U滑′I′＝8V×0.6A＝4.8W。
故答案为：3；13；4.8。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据图象得出电压对应的电流，要注意额定电压下灯泡的实际功率和额定功率相等。
三．实验探究题（共4小题）
18．小洛利用图甲装置探究“平面镜成像的特点”。
（1）在竖直的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B在玻璃板后面移动，人眼一直在 A （选填“A”或“B”）侧观察，直至看到蜡烛B与蜡烛A的像重合。
（2）如图乙是小洛测量蜡烛A到玻璃板的距离，则L为 3.50 cm；实验时，将蜡烛A逐渐远离玻璃板时，像的大小 不变 。
（3）实验中若用物理书挡在玻璃板的后面，他将 能 （选填“能”或“不能”）看到蜡烛A的像；若移走蜡烛B，在其位置上放置一块光屏，光屏上 不能 （选填“能”或“不能”）呈现蜡烛的像。
（4）若实验中无论蜡烛B在玻璃板另一侧的水平桌面上怎么移动，都无法让它与蜡烛A的像完全重合，原因可能是： 玻璃板与桌面不垂直 （写出一条即可）。
【分析】（1）人的眼睛应通过玻璃板观察像；
（2）根据刻度尺的分度值读数；根据物体在平面镜中成像特点物像大小相等分析判断。
（3）通过玻璃板观察像，看到的是光的反射形成的虚像；实像能在光屏上承接，虚像不能在光屏上承接；
（4）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
【解答】解：（1）点燃蜡烛，蜡烛在玻璃板中成像，观察蜡烛的像时，眼睛要在蜡烛的一侧，才能通过玻璃板看到蜡烛的像，故应该在A侧；
（2）由图可知，刻度尺的分度值为1mm，左端与0刻度开始，则L的长度为3.50cm；实验时，将蜡烛A逐渐远离玻璃板时，由于像的大小始终与物体等大，所以像的大小不变；
（3）通过玻璃板观察像，看到的是光照射到玻璃板，玻璃板反射光线形成的虚像，若用物理书挡在玻璃板的后面，对观察无影响；
因为平面镜所成的像是虚像，不会出现在光屏上，所以，移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像；
（4）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
故答案为：（1）A；（2）3.50；不变；（3）能；不能；（4）玻璃板与桌面不垂直。
【点评】本题主要考查了平面镜成像特点的实验及其应用。这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
19．射阳千鹤湖是一幅富有神奇色彩的画卷，是美丽射阳对外名片。李明在千鹤湖边拾到的一块约40g的鹅卵石，并利用它进行如下实验：
（1）将天平放在水平桌面上，用 镊子 拨动游码归零后指针位于如图甲所示的位置，接着应向 左 （选填“左”或“右”）调节平衡螺母，使指针指在分度盘的 中央 （选填“左侧”、“中央”或“右侧”）刻度线上。
（2）他先往右盘放一个20g的砝码，接下来应放 20 g（选填“20”或“10”）的砝码才是正确的操作；天平平衡时，右盘砝码和游码在标尺上的位置如图乙所示，则鹅卵石的质量为 38.4 g。
（3）利用丙图中方法测得鹅卵石的体积为 15 mL。
（4）根据测量结果算出黄蜡石的密度为 2.56×103 kg/m3。
【分析】（1）将天平放在水平桌面上，用镊子拨动游码，归零后，调节平衡螺母使指针指在分度盘的中央或左右摆动的格数相等；
为防止生锈，加减砝码或移动游码时用镊子；
（2）按由大到小的顺序加砝码；天平的分度值是0.2g，读数为砝码质量加游码对应的刻度值；
（3）根据量筒的前后两次示数之差求出鹅卵石的密度；
（4）根据密度公式ρ＝算出密度。
【解答】解：（1）将天平放在水平桌面上，用镊子拨动游码，由图可知，指针指在分度盘的右边，则应将平衡螺母向左调节，使指针指在分度盘的中央；
（2）鹅卵石的质量大约为40g，往右盘放20g的砝码后，接下来应放20g后看指针的偏转情况；
黄蜡石的质量为：m＝20g+10g+5g+3.4g＝38.4g；
（3）鹅卵石的体积为V＝45mL﹣30mL＝15mL＝15cm3；
（4）鹅卵石的密度：ρ＝＝＝2.56g/cm3＝2.56×103kg/m3。
故答案为：（1）镊子；左；中央；（2）20；38.4；（3）15；（4）2.56×103。
【点评】本实验是实验室测固体密度的基本实验方法，主要考查了量筒、天平的使用以及利用密度的公式进行简单的计算等，难度不大，但非常重要。
20．如图所示为“探究感应电流产生条件”的实验装置：
（1）闭合开关，当磁体静止、导体棒AB水平向右运动时，AB中电流方向从A向B，则若对调磁体的磁极位置并使AB棒水平向左运动时，AB中电流方向是 从A向B ，本实验中，能量转化情况是 机械能转化为电能 。
（2）如果将小量程电流表换成 电源 ，则可以探究磁场对通电导体的作用。
【分析】（1）闭合电路的一部分导体在磁场中作切割磁感应运动时，电路中就会产生感应电流；感应电流的方向与导体运动的方向和磁场的方向有关；
（2）通电导体在磁场中受到磁力作用，将电能转化为机械能，利用此原理制成了电动机。
【解答】解：
（1）让导线AB水平向右运动时，AB中电流方向从A向B；对调磁体的磁极位置并使AB棒水平向左运动时，则电流的方向不变，即电路中的电流方向为A→B，此过程中机械能转化为电能；
（2）若将灵敏电流计换成电源，有电流通过导体AB，则AB会在磁场中受力运动。
故答案为：（1）从A向B；机械能转化为电能；（2）电源。
【点评】此题考查了产生感应电流的条件和电流的方向，在电路闭合的情况下，导体必须做切割磁感线运动。其中也可以是导体不动，磁体运动。
21．茂名市举行初中物理实验技能竞赛活动，小李同学抽到的题目是“测量小灯泡的电阻”，实验电路如图1所示，请你帮他完成以下问题：
（1）根据实物图甲在图2内完成相应的电路图。
（2）该实验的实验原理是： R＝ ；
（3）在连接电路时，开关应处于状态，滑动变阻器应调到 B 端（选填“A”或“B”）；
（4）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是 A ；
A．小灯泡短路了
B．小灯泡的灯丝断了
C．滑动变阻器接触不良
（5）故障排除后，闭合开关，将滑动变阻器调到适当位置，读出电压表的示数为2.4V，此时电流表的示数如图乙所示，则小灯泡的电阻为 8Ω ；
（6）小李想将此装置用来探究电流与电压的关系，可行吗？ 不可行 （选填“可行”或“不可行”），你的理由是 灯的电阻随温度的变化而变化 。
【分析】（1）根据实物图画出电路图；
（2）该实验的实验原理是：R＝；
（3）在连接电路时，为保护电路，开关应处于状态，滑动变阻器应调到阻值最大处；
（4）逐一分析每个选项，找出符合题意的答案；
（5）根据电流表量程确定分度值读数；由欧姆定律求电阻；
（6）探究电流与电压的关系，要控制电阻大小不变。
【解答】解：
（1）根据实物图画出电路图，如下所示：
（2）该实验的实验原理是：R＝；
（3）在连接电路时，开关应处于状态，滑动变阻器应调到阻值最大处B端；
（4）A．若小灯泡短路了，电压表没有示数，电流表有示数，符合题意；
B．若小灯泡的灯丝断了，电流表没有示数，电压表串联在电路中测电源电压，有示数，不符合题意；
C．若滑动变阻器接触不良，整个电路断路，两表都没有示数，不符合题意；
故选A；
（5）故障排除后，闭合开关，将滑动变阻器调到适当位置，读出电压表的示数为2.4V，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律，则小灯泡的电阻为：
R＝＝＝8Ω；
（6）探究电流与电压的关系，要控制电阻大小不变，因灯的电阻随温度的变化而变化，故装置用来探究电流与电压的关系不可行。
故答案为：（1）如上所示；（2）R＝；（3）B；（4）A；（5）8Ω；（5）不可行；（6）电阻随温度的变化而变化。
【点评】本题“测量小灯泡的电阻”，考查电路连接、实验原理、注意事项、故障分析、电表读数、控制变量法和影响电阻大小的因素，涉及的知识多，但难度不大。
四．计算题（共2小题）
22．如图所示，一辆汽车在水平地面上将物体从枯井中拖起来的简化模型，已知物体重2000N，井底到井口的高度为3m，物体从井底到井口上升用时10s，汽车质量为1.2t，轮胎与地面的总接触面积为800cm2，若四个车轮受力均匀，汽车前进过程中自身受到水平地面对它的摩擦力为车重的0.1倍（忽略绳的重力、绳与滑轮之间的摩擦、空气阻力不计，g取10N/kg）。求：
（1）物体从井底到井口上升的平均速度；
（2）未拖物体前汽车对水平地面的压强；
（3）把物体从井底拖到井口的整个过程，汽车牵引力所做的功。
【分析】（1）已知物体从井底到井口的高度和时间，利用速度公式计算上升的平均速度；
（2）未拖物体前汽车对水平地面的压力等于汽车的重力，利用G＝mg求出，又知轮胎与地面的总接触面积，利用压强公式计算压强；
（3）根据汽车前进过程中自身受到水平地面对它的摩擦力为车重的0.1倍求出摩擦力，然后根据力的合成求出物体对汽车的拉力，再利用定滑轮的工作特点求出汽车的牵引力，最后利用W＝Fs计算汽车牵引力所做的功。
【解答】解：
（1）物体从井底到井口上升的平均速度：
v＝＝＝0.3m/s。
（2）未拖物体前汽车对水平地面的压力：
F＝G汽＝m汽g＝1.2×103kg×10N/kg＝1.2×104N，
轮胎与地面的总接触面积为S＝800cm2＝0.08m2，
则汽车对水平地面的压强：
p＝＝＝1.5×105Pa。
（3）汽车前进过程中受到水平地面对它的摩擦力：
f＝0.1G汽＝0.1×1.2×104N＝1.2×103N，
图中滑轮为定滑轮，则物体对汽车向左的拉力：F拉＝G物＝2000N，
因汽车匀速运动，由力的平衡条件可得，汽车的牵引力：
F牵＝f+F拉＝1.2×103N+2000N＝3200N，
汽车牵引力所做的功：
W＝F牵s＝3200N×3m＝9600J。
答：（1）物体从井底到井口上升的平均速度为0.3m/s；
（2）未拖物体前汽车对水平地面的压强为1.5×105Pa；
（3）把物体从井底拖到井口的整个过程，汽车牵引力所做的功为9600J。
【点评】此题考查速度、压强和功的计算，属于典型的力学综合题，也属于中考常见题型，解答此题的关键是相关公式的熟练运用，并知道未拖物体前汽车对水平地面的压力等于汽车的重力。
23．如图所示，电源电压和小灯泡的阻值均保持不变。小灯泡R1标有“4V1.6W”字样，R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～0.6A，电压表的量程为0﹣3V．请画出第（2）（3）小题的等效电路图
（1）求小灯泡R1的电阻值是多少？
（2）只闭合开关S2时，R2消耗的电功率是0.8W，求电压表的示数？
（3）在不损坏各电路元件的情况下，若只闭合开关S3，小灯泡R1消耗的电功率变化范围是0.225W～0.9W，若闭合所有开关，则滑动变阻器R3消耗的最大功率和最小功率之比为？
【分析】（1）知道灯泡的额定电压和额定功率，根据P＝求出小灯泡的阻值；
（2）只闭合开关S2时，R1与R2串联，电压表测R1两端的电压，根据串联电路的电流特点和P＝UI＝I2R求出电路中的电流，再根据欧姆定律求出电压表的示数；
（3）根据电阻的串联和欧姆定律求出电源的电压；只闭合开关S3时，R1与R3串联，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，小灯泡R1消耗的电功率最小，根据串联电路的电流特点和P＝UI＝I2R求出电路中的电流，利用欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器的最大阻值；闭合所有开关时，R2与R3并联，电流表测R3支路的电流，比较滑动变阻器允许通过的最大电流和电流表的量程确定通过滑动变阻器的最大电流，根据P＝UI求出滑动变阻器R3消耗的最大功率，当滑动变阻器接入电路中的电阻最大时其消耗的电功率最小，根据P＝表示出滑动变阻器R3消耗的最小功率，然后得出答案。
【解答】解：（1）由P＝可得，小灯泡的阻值：
R1＝＝＝10Ω；
（2）只闭合开关S2时，等效电路图如下图所示：
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可得，电路中的电流：
I＝＝＝0.2A，
由I＝可得，电压表的示数：
UL′＝IR1＝0.2A×10Ω＝2V；
（3）因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U＝I（R1+R2）＝0.2A×（10Ω+20Ω）＝6V，
只闭合开关S3时，等效电路图如下图所示：
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡的电功率最小，且P1小＝0.225W，
由P＝I2R可得，电路中的最小电流：
I小＝＝＝0.15A，
此时电路的总电阻：
R总＝＝＝40Ω，
则滑动变阻器的最大阻值：
R3＝R总﹣R1＝40Ω﹣10Ω＝30Ω；
闭合所有开关时，等效电路图如下图所示：
因滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～0.6A，
所以，通过滑动变阻器的最大电流I3大＝0.6A，此时滑动变阻器R3消耗的电功率最大，
因并联电路中各支路两端的电压相等，
所以，滑动变阻器消耗的最大电功率：
P3大＝UI3大＝6V×0.6A＝3.6W，
当滑动变阻器接入电路中的电阻最大时，滑动变阻器R3消耗的电功率最小，则
P3小＝＝＝1.2W，
则滑动变阻器R3消耗的最大功率和最小功率之比：
P3大：P3小＝3.6W：1.2W＝3：1。
答：（1）小灯泡R1的电阻值是10Ω；
（2）只闭合开关S2时，R2消耗的电功率是0.8W时，电压表的示数为2V；
（3）若闭合所有开关，则滑动变阻器R3消耗的最大功率和最小功率之比为3：1。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，正确的画出开关闭合、断开时电路的连接方式是关键。
五．解答题（共1小题）
24．请阅读《太阳能汽车》并回答31题。
太阳能汽车
太阳能汽车是一种靠太阳能来驱动的汽车。它主要由电池板、储电器和电动机组成。在车体的外部贴有太阳能电池板，通过太阳能电池板将太阳能直接转换成电能并储存在蓄电池中备用，再通过消耗电能，驱动车辆行驶，车辆行驶快慢只需控制输入电机的电流大小。上图中的太阳能汽车，车顶部装有密密麻麻像蜂窝样的装置，是太阳能电池板。太阳能电池依据所用半导体材料不同，通常分为硅电池、硫化镉电池、砷化镓电池等，其中最常用的是硅太阳能电池，目前硅太阳能电池板的光电转换效率在15%～24%之间。此类太阳能汽车的车速最高能达到100km/h，而无太阳光时最大续航能力也能达到100km。下图是比赛用太阳能汽车，为了增加其续航能力，在车身表面搭载了面积在7～10m2的太阳能电池，为了应付太阳辐射量及天气情况的变化，增添了3～5kW•h的蓄电池；为了减少空气阻力，将其车身侧断面制成流线型；为了使车身更为轻便，大量使用了轻合金、复合材料等来制造。
太阳能是“取之不尽，用之不竭”的清洁能源，太阳能汽车相比传统热机驱动的汽车，太阳能汽车是真正的零排放。太阳能汽车由于没有内燃机，在行驶时不会有燃油汽车内燃机的轰鸣声。太阳能汽车的研究开发长期以来一直受到普遍关注，太阳能汽车被诸多国家所提倡，太阳能汽车产业日益蓬勃发展。
请根据上述材料，回答下列问题：
（1）太阳能是 可 再生能源；（选填“可”或“不可”）
（2）太阳能汽车的速度可通过控制输入电机的 电流大小 来改变；
（3）为了使车身更为轻便，太阳能汽车大量使用了轻合金、复合材料等来制造，主要原因是它具有较小的 B ；
A．质量
B．密度
C．比热容
（4）提倡使用太阳能汽车的理由 太阳能汽车噪音低，零排放，所使用的太阳能“取之不尽，用之不竭” 。
【分析】（1）可以从自然界中源源不断的得到的能源称为可再生能源；
（2）根据文中所给信息分析；
（3）由公式m＝ρV分析；
（4）结合太阳能汽车的优点分析。
【解答】解：
（1）太阳能属于可再生能源，可以从自然界中源源不断地得到；
（2）根据文中“车辆行驶快慢只需控制输入电机的电流大小”可知太阳能汽车的速度可通过控制输入电机的电流大小来改变；
（3）为了使车身更为轻便，即体积一定时，需要质量小的材料，由m＝ρV可知，需要密度小的；
（4）根据文中最后一段可知：太阳能汽车噪音低，零排放，所使用的太阳能“取之不尽，用之不竭”。
故答案为：（1）可；（2）电流大小；（3）B；（4）太阳能汽车噪音低，零排放，所使用的太阳能“取之不尽，用之不竭”。
【点评】本题主要考查能源的分类、灵活运用密度的计算公式及变形公式。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2020/6/13 10:49:47；用户：htxywl；邮箱：542392839@qq.com；学号：12870256
相关资料
更多
