初中物理人教版九年级全册第2节 欧姆定律精品练习

这是一份初中物理人教版九年级全册第2节 欧姆定律精品练习，共6页。

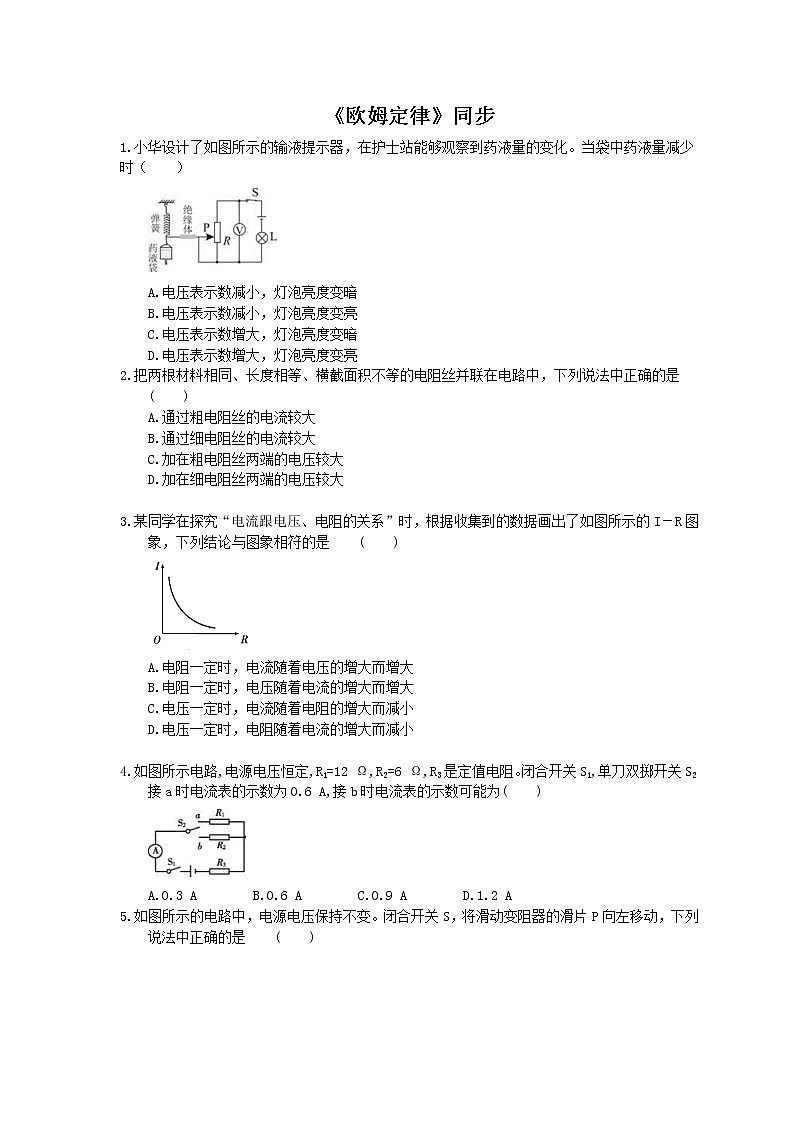

LISTNUM OutlineDefault \l 3 小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（ ）





A.电压表示数减小，灯泡亮度变暗


B.电压表示数减小，灯泡亮度变亮


C.电压表示数增大，灯泡亮度变暗


D.电压表示数增大，灯泡亮度变亮


LISTNUM OutlineDefault \l 3 把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是 ( )


A.通过粗电阻丝的电流较大


B.通过细电阻丝的电流较大


C.加在粗电阻丝两端的电压较大


D.加在细电阻丝两端的电压较大





LISTNUM OutlineDefault \l 3 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图象，下列结论与图象相符的是 ( )





A.电阻一定时，电流随着电压的增大而增大


B.电阻一定时，电压随着电流的增大而增大


C.电压一定时，电流随着电阻的增大而减小


D.电压一定时，电阻随着电流的增大而减小





LISTNUM OutlineDefault \l 3 如图所示电路,电源电压恒定,R1=12 Ω,R2=6 Ω,R3是定值电阻。闭合开关S1,单刀双掷开关S2接a时电流表的示数为0.6 A,接b时电流表的示数可能为( )





A.0.3 A B.0.6 A C.0.9 A D.1.2 A

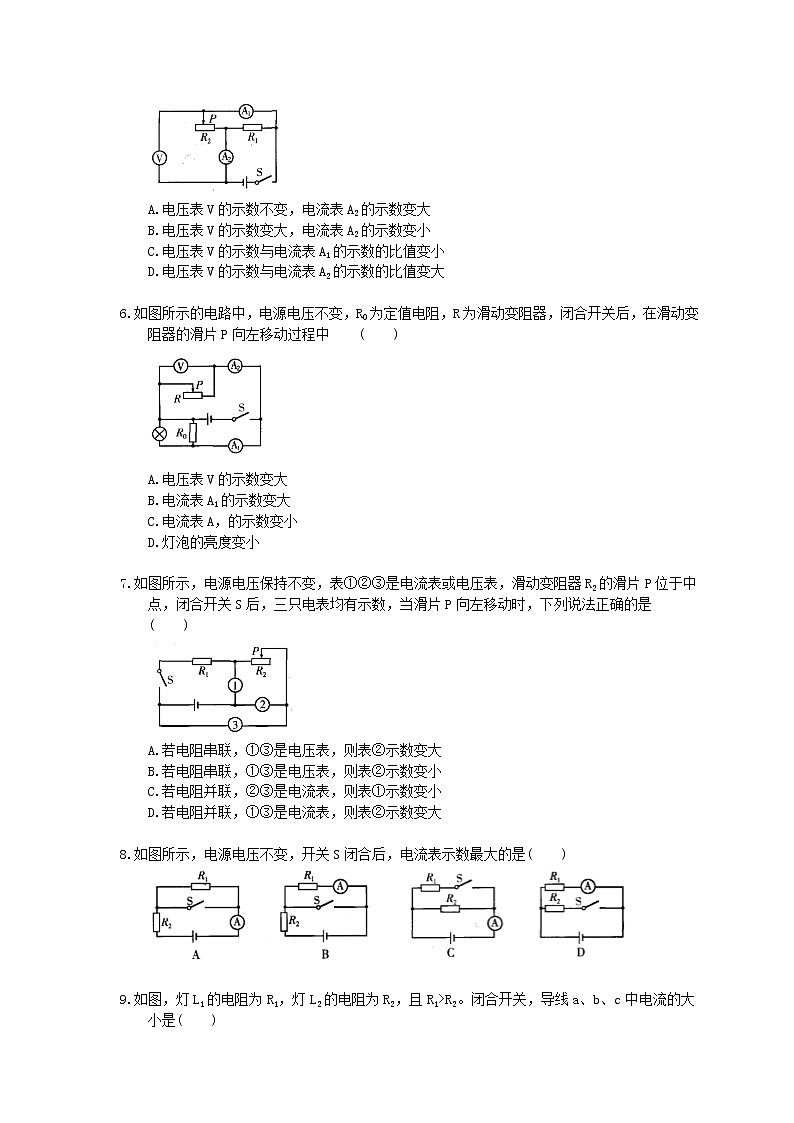

LISTNUM OutlineDefault \l 3 如图所示的电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是 ( )





A.电压表V的示数不变，电流表A2的示数变大


B.电压表V的示数变大，电流表A2的示数变小


C.电压表V的示数与电流表A1的示数的比值变小


D.电压表V的示数与电流表A2的示数的比值变大





LISTNUM OutlineDefault \l 3 如图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中 ( )





A.电压表V的示数变大


B.电流表A1的示数变大


C.电流表A，的示数变小


D.灯泡的亮度变小





LISTNUM OutlineDefault \l 3 如图所示，电源电压保持不变，表①②③是电流表或电压表，滑动变阻器R2的滑片P位于中点，闭合开关S后，三只电表均有示数，当滑片P向左移动时，下列说法正确的是 ( )





A.若电阻串联，①③是电压表，则表②示数变大


B.若电阻串联，①③是电压表，则表②示数变小


C.若电阻并联，②③是电流表，则表①示数变小


D.若电阻并联，①③是电流表，则表②示数变大





LISTNUM OutlineDefault \l 3 如图所示，电源电压不变，开关S闭合后，电流表示数最大的是( )

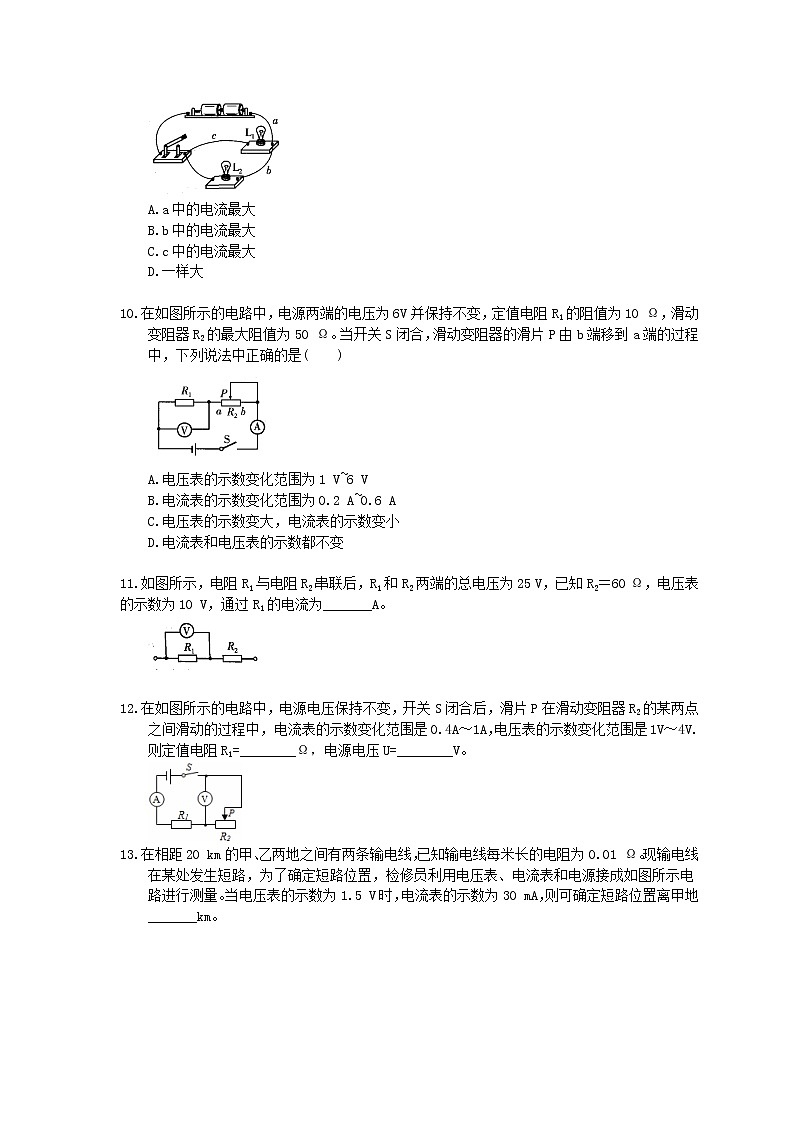

LISTNUM OutlineDefault \l 3 如图，灯L1的电阻为R1，灯L2的电阻为R2，且R1>R2。闭合开关，导线a、b、c中电流的大小是( )





A.a中的电流最大


B.b中的电流最大


C.c中的电流最大


D.一样大





LISTNUM OutlineDefault \l 3 在如图所示的电路中，电源两端的电压为6V并保持不变，定值电阻R1的阻值为10 Ω，滑动变阻器R2的最大阻值为50 Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是( )





A.电压表的示数变化范围为1 V~6 V


B.电流表的示数变化范围为0.2 A~0.6 A


C.电压表的示数变大，电流表的示数变小


D.电流表和电压表的示数都不变





LISTNUM OutlineDefault \l 3 如图所示，电阻R1与电阻R2串联后，R1和R2两端的总电压为25 V，已知R2＝60 Ω，电压表的示数为10 V，通过R1的电流为_______A。








LISTNUM OutlineDefault \l 3 在如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P在滑动变阻器R2的某两点之间滑动的过程中，电流表的示数变化范围是0.4A～1A，电压表的示数变化范围是1V～4V.则定值电阻R1=________Ω，电源电压U=________V。





LISTNUM OutlineDefault \l 3 在相距20 km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01 Ω。现输电线在某处发生短路，为了确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为1.5 V时，电流表的示数为30 mA，则可确定短路位置离甲地_______km。








LISTNUM OutlineDefault \l 3 如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将 ，电流表A的示数将 （选填“变大”、“变小”或“不变”）。





LISTNUM OutlineDefault \l 3 如图所示，长度相等、横截面积不同的同种材料制成的金属棒AB和BC连接在一起，把A、C两端接入电路后，流过金属棒AB和BC的电流分别为IAB和IBC，则IAB_______IBC(>／


LISTNUM OutlineDefault \l 3 答案为：4 2


LISTNUM OutlineDefault \l 3 答案为：(1)如图所示





(2)电阻R1断路


(3)电阻一定时，电流跟电压成正比（或该电阻上的电流跟电压成正比）


(4)结论：电压一定时，电阻中的电流跟电阻成反比


LISTNUM OutlineDefault \l 3 答案为：(1)10 Ω (2)20 Ω (3)0.1 A～0.6 A
