一．选择题

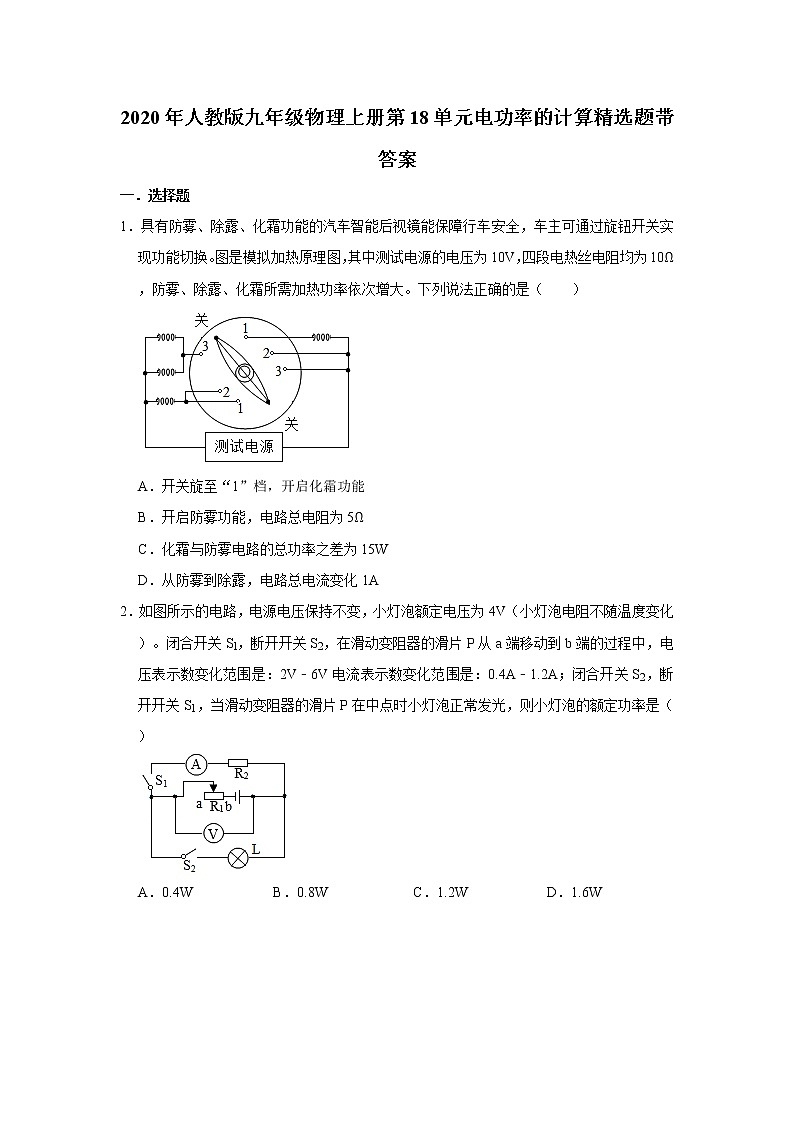

1．具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是（ ）





A．开关旋至“1”档，开启化霜功能


B．开启防雾功能，电路总电阻为5Ω


C．化霜与防雾电路的总功率之差为15W


D．从防雾到除露，电路总电流变化1A


2．如图所示的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）。闭合开关Sl，断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是：2V﹣6V电流表示数变化范围是：0.4A﹣1.2A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（ ）





A．0.4WB．0.8WC．1.2WD．1.6W

















3．如图是标有“”的小灯泡的I﹣U特性曲线，现把该灯泡与阻值为10Ω的电阻串联后接在电压为3V的电源两端，则电路的总功率为（ ）





A．0.5WB．0.45WC．0.4WD．0.3W


4．在如图的电路中，电源两端的电压U保持不变，只闭合开关S1，当滑动变阻R3的滑片P滑至最左端，滑动变阻器R2的滑片P′滑至最下端时，电阻R2消耗的电功P0＝8W，再将滑动变阻器R3的滑片P滑至最右端，滑动变阻器R2的滑片P′滑至最上端电压表V1的示数为U1，V2的示数为U2，U1：U2＝1：4．只闭合开关S1和S3，R2置于最大阻值处，电路消耗的总功率为P1；只闭合开关S1和S2，电路消耗的总功率为P2，P1：P2＝1：2，则下列判断正确的是（ ）





A．电阻R1与滑动变阻器R2的最大阻值之比为 2：1


B．闭合S1，P置于R3的最左端，P′置于R2的最下端时，电路的总功率为16W


C．只闭合S1，P置于R3的最左端，当P′分别置于R2的最下端和中点时，电压表V1 的示数之比 2：3


D．若因操作不当使R2 断路，在保证电路安全的前提下闭合所有开关，电路的总功率最 小值是40W


5．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压12V，下列说法正确的是（ ）





A．小灯泡电阻随温度的增大而减小


B．灯泡的实际电功率为0.6W


C．电阻的阻值为15Ω


D．电阻的电功率为3.2W

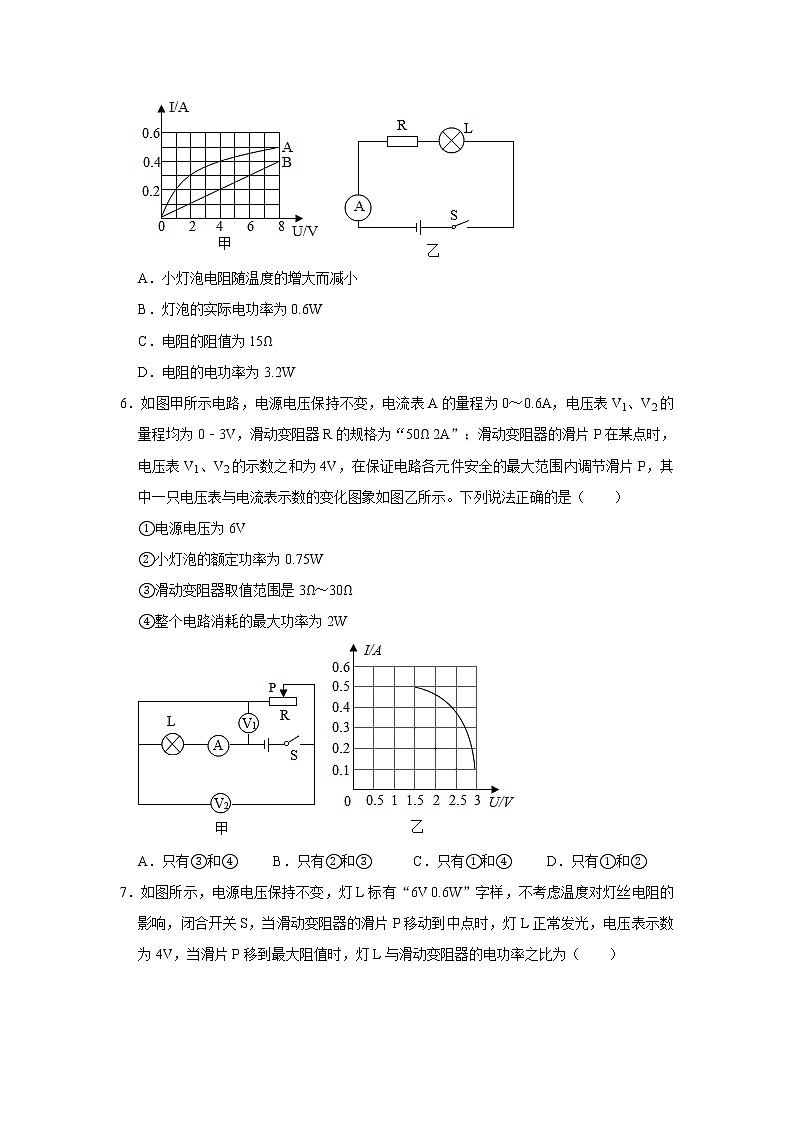

6．如图甲所示电路，电源电压保持不变，电流表A的量程为0～0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω 2A”；滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（ ）


①电源电压为6V


②小灯泡的额定功率为0.75W


③滑动变阻器取值范围是3Ω～30Ω


④整个电路消耗的最大功率为2W





A．只有③和④B．只有②和③C．只有①和④D．只有①和②


7．如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（ ）





A．4：3B．3：4C．3：2D．2：3


8．教室里有L1、L2两盏灯，由同一开关控制，当开关闭合后，L1灯明显比L2灯亮，从而可以知道两灯的电阻关系是（ ）


A．L1灯电阻比L2灯电阻大B．L1灯电阻比L2灯电阻小


C．L1灯电阻等于L2灯电阻D．无法确定


9．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（ ）





A．24Ω 0.67WB．20Ω 0.8WC．24Ω 0.96WD．20Ω 0.67W


10．在如图所示电路中，电源电压不变。闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是（ ）





A．小灯泡正常发光时的电阻为10Ω


B．滑动变阻器的最大阻值为20Ω


C．电源电压为8V


D．滑片P在最右端时，滑动变阻器消耗的功率为3.2 W











二．填空题


11．某电吹风工作6min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为 kW•h，电功率为 W，这些电能可供一只“220V 10W”的LED灯正常工作 h，一只这样的LED灯与一只“220V 100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为 。





12．图中电阻R1与阻值为0～10欧的滑动变阻器R2串联后接在电压为4伏的电源上。当滑动片P在A位置时，闭合电键K，伏特表的示数是2伏（A、B是滑动变阻器的两端）。那么调节滑动变阻器，电路中安培表的示数最大值是 ，当滑动片P到某一位置时，电阻R1的实际功率为0.9瓦，那么这时变阻器接入电路部分的阻值是 。


13．某家庭电能表如图所示。若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为 kW•h，空调的电功率是 W。





14．甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图象如图所示，则甲灯的额定功率为 W；若将甲、乙两灯串联接入9V的电路中，通电10s，两灯消耗的总电能为 J。





15．如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按乙图所示接入电路中，只闭合开关S，小灯光的实际功率为1W；再闭合开关S1，电流表示数将 （选填“变大”“变小”“不变”），此时电路消耗的总功率为 W。








16．如图甲为宾馆的房卡，把房卡插入槽中，房内的用电器才能工作。插入房卡相当于闭合电路中的 。该宾馆的电能表如图乙所示，小明测得当只有某用电器单独工作时，电能表转盘在10分钟内转过了60转，则该用电器的电功率为 W。





17．如图为一只“6V 1.5W”小灯泡的电流随电压变化的关系图象，若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻为 Ω，实际功率为 W。

















三．计算题


18．如图所示电路，电源两端电压保持不变。当开关S1闭合、S2断开，滑动变阻器的滑片P移到阻值最大端B点时，灯L的电功率为PL．电流表的示数为I1；当开关S1断开、S2闭合时，灯L的电功率为PL′，电流表的示数为I2．已知PL：PL′＝9：25．通过闭合或断开开关及移动滑动变阻器的滑片P，会形成不同的电路，在这些不同的电路中，电路消耗的最大功率与电路消耗的最小功率之比为3：1．（灯丝电阻不随温度改变）


（1）求电流表的示数I1与I2的比值。


（2）求RB：R1


（3）当开关S1，S2都断开，滑动变阻器的滑片P在某点c时，变阻器接入电路的电阻为Rc，电压表V1的示数为U1，电压表V2的示数为U2，已知U1：U2＝3：2，Rc的电功率为10W．通过闭合或断开开关及移动滑动变阻器的滑片P使电路消耗的功率最大时，灯正常发光。求灯的额定功率。





19．如图是某型号电动轮椅工作原理示意图。开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为24V保持不变，R2的阻值为10Ω，电动机的额定功率为100W，额定电压为24V．请解答下列问题：


（1）当开关S1和S2同时接 时，电动轮椅前进；电动轮椅既能前进又能后退，是因为电动机线圈中电流的 能够改变。


（2）当电动轮椅后退时，电流表示数为1A，此时电动机的实际功率是多少？


（3）当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大？





20．我校师生自制一台电烘箱而设计的简化电路图如图及技术参数如下，R1和R2均为电热丝且电阻值恒定。根据师生们的设计，求：


（1）电热丝R1、R2的阻值。


（2）电烘箱在低温档时正常工作时，R2的功率。


（3）在用电高峰期电烘箱在高温档时的实际功率为891W，求实际电压。





21．如图甲是小希家厨房用的电热水龙头，能够即开即热、冷热兼用，非常方便。图乙是它的原理电路图。R1、R2为电热丝，其中R2＝242Ω．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。不考虑温度对电阻丝的影响，请回答下列问题：


（1）电热丝是利用电流的 效应工作的，分析电路图，开关与 （填“1、2”或“2、3”）接触时，水龙头放出的是热水。


（2）水龙头放温水时，正常工作功率为1100W，求：R1的电阻是多大？


（3）水龙头放热水时，电路消耗的总电功率是多少W？





22．如图，电源电压一定，已知灯泡L标有“6V，7.2W”字样（灯电阻不受温度影响），R1＝10Ω．当S、S1，闭合，且滑片P在a端时，灯正常发光；当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2A。


（1）求灯泡L的电阻阻值。


（2）求滑动变阻器Rx的最大值。


（3）通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请求出电路总功率的最小值。





23．如图甲是某品牌电压力锅，图乙所示是它的简化电路图。R1、R2是定值电阻，闭合开关S1，开关S2与触点b接通，电压力锅处于加热状态，此时电压力锅的功率P1＝1000W，通过R1的电流为I1，当锅内的气压达到设定值时，S2自动与触点b断开并与触电a接通，S1仍闭合。电压力锅处于保压状态，此时电压力锅的功率为P2，通过R2的电流为I2．图2是表示做好某次饭的过程中，电压力锅从加热到保压消耗的电功率与时间的关系，已知I1＝5I2．求：





（1）电压力锅处于加热状态时，通过电阻R1的电流。


（2）电压力锅处于保压状态时的功率P2。


（3）用电高峰期，电路的实际电压为210V，电压力锅做好同样一次饭，处于加热过程实际需要的时间。（不考虑能量损失）





参考答案


一．选择题


1-10CDBCDABBBB


二．填空题


11．0.1；1000；10；8%。


12．0.4A；3.33Ω。


13．0.02；1200。


14．7.2；36。


15．变大；1.4。


16．开关；120。


17．20；0.8。


三．计算题


18．（1）电流表的示数I1与I2的比值为；


（2）RB：R1＝3：1；


（3）灯的额定功率为80W。


19．（1）1；方向；（2）此时电动机的实际功率是14W；（3）此时电动轮椅受到的阻力是37.5N。


20．（1）电热丝R1的阻值为44Ω、R2的阻值为66Ω；


（2）电烘箱在低温档时正常工作时，R2的功率为264W；


（3）在用电高峰期电烘箱在高温档时的实际功率为891W，实际电压为198V。


21．（1）热；2、3；


（2）R1的电阻是44Ω；


（3）水龙头放热水时，电路消耗的总电功率是1300W。


22．（1）灯泡L的电阻阻值为5Ω。


（2）滑动变阻器Rx的最大值为40Ω。


（3）电路总功率的最小值为0.72W。


23．（1）电压力锅处于加热状态时，通过电阻R1的电流为4.5A；


（2）电压力锅处于保压状态时的功率P2为200W；


（3）用电高峰期，电路的实际电压为210V，电压力锅做好同样一次饭，处于加热过程实际需要的时间为10.98min
