人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用课堂检测

这是一份人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用课堂检测，共1页。

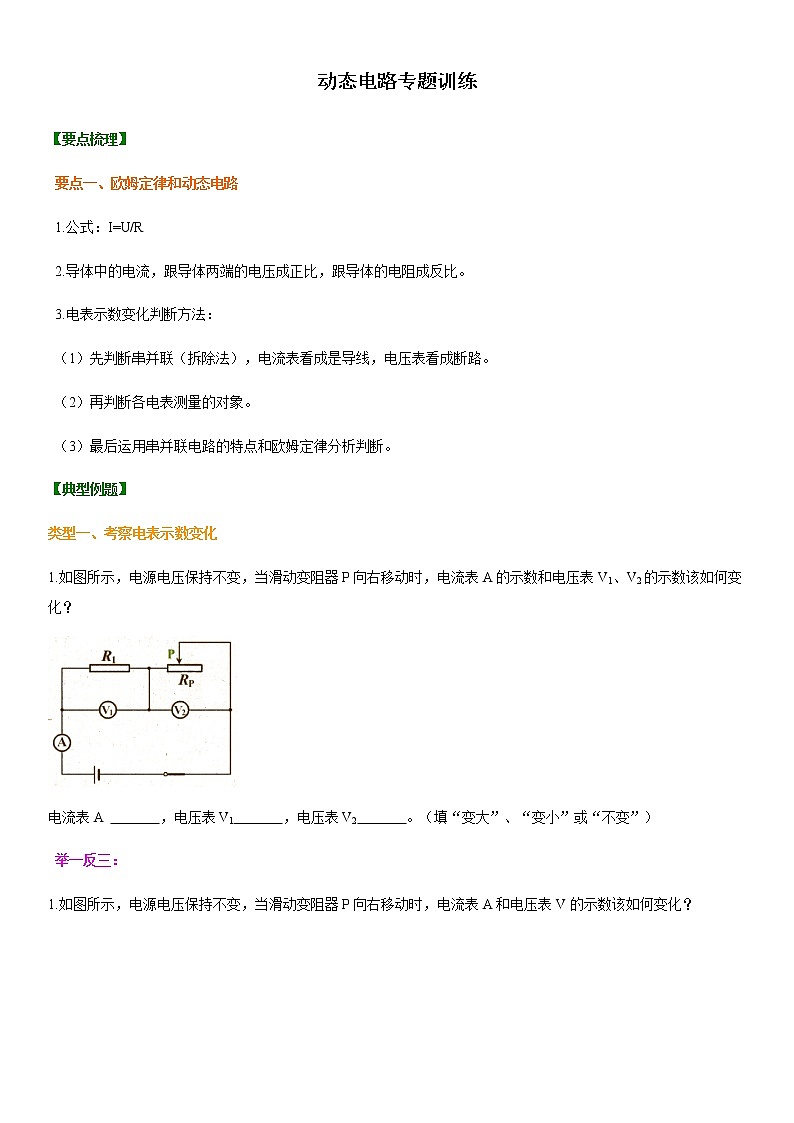

要点一、欧姆定律和动态电路
1.公式：I=U/R
2.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
3.电表示数变化判断方法：
（1）先判断串并联（拆除法），电流表看成是导线，电压表看成断路。
（2）再判断各电表测量的对象。
（3）最后运用串并联电路的特点和欧姆定律分析判断。
【典型例题】
类型一、考察电表示数变化
1.如图所示，电源电压保持不变，当滑动变阻器P向右移动时，电流表A的示数和电压表V1、V2的示数该如何变化？
电流表A ，电压表V1 ，电压表V2 。（填“变大”、“变小”或“不变”）
举一反三：

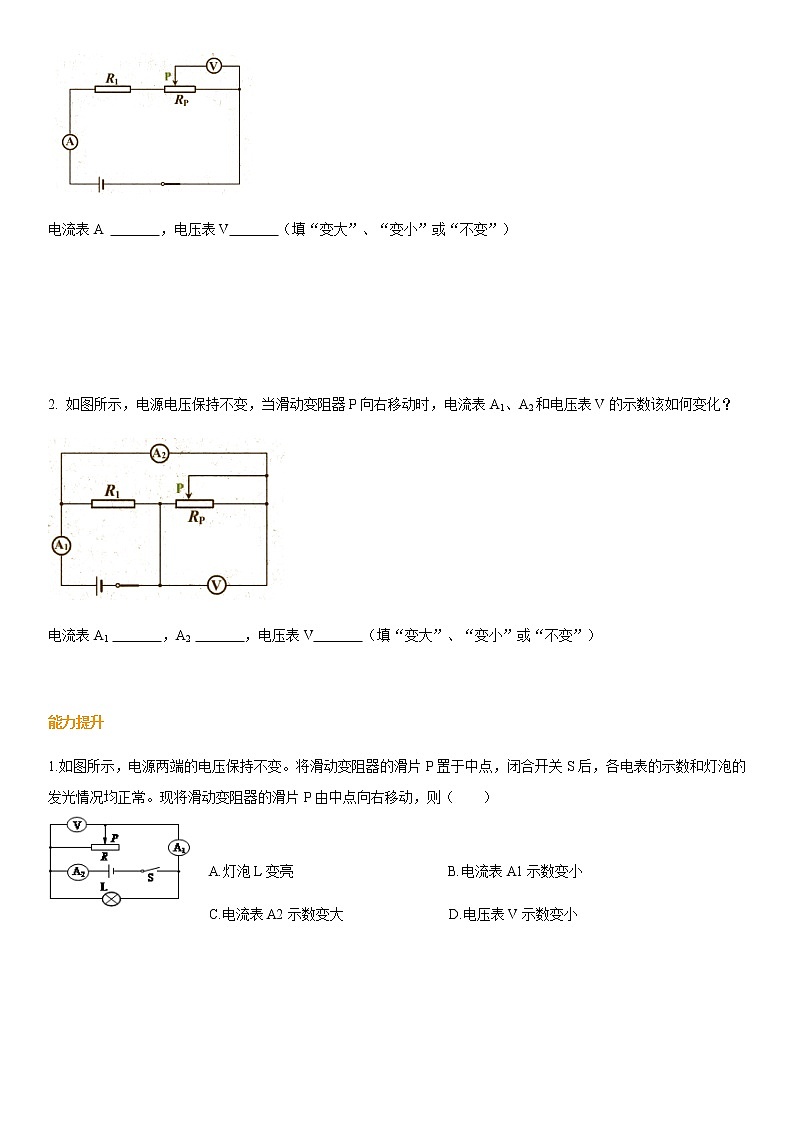

1.如图所示，电源电压保持不变，当滑动变阻器P向右移动时，电流表A和电压表V的示数该如何变化？
电流表A ，电压表V （填“变大”、“变小”或“不变”）
2. 如图所示，电源电压保持不变，当滑动变阻器P向右移动时，电流表A1、A2和电压表V的示数该如何变化？
电流表A1 ，A2 ，电压表V （填“变大”、“变小”或“不变”）
能力提升
1.如图所示，电源两端的电压保持不变。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P由中点向右移动，则（ ）
A.灯泡L变亮 B.电流表A1示数变小
C.电流表A2示数变大 D.电压表V示数变小
2.如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）
A.电流表的示数减小 B.电压表的示数减小
C.电压表示数与电流表示数的比值变小 D.电压表示数与电流表示数的比值不变
3.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A.电流表的示数变小，电压表的示数变大 B.电流表的示数变大，电压表的示数变小
C.电流表的示数不变，电压表的示数不变 D.电流表的示数变小，电压表的示数不变
4.如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（ ）
A.电压表V的示数变大，电流表A的示数变大
B.电压表V的示数变大，电流表A的示数变小
C.电压表V的示数变小，电流表A的示数变大
D.电压表V的示数变小，电流表A的示数变小
5.某同学设计了一个电子身高测量仪．下图四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是（ ）
A. B. C. D.
6.如下图，当滑片P向左移动时，电流表A和电压表V将如何变化
7.如下图，当滑片P向左移动时，电流表A和电压表V将如何变化
