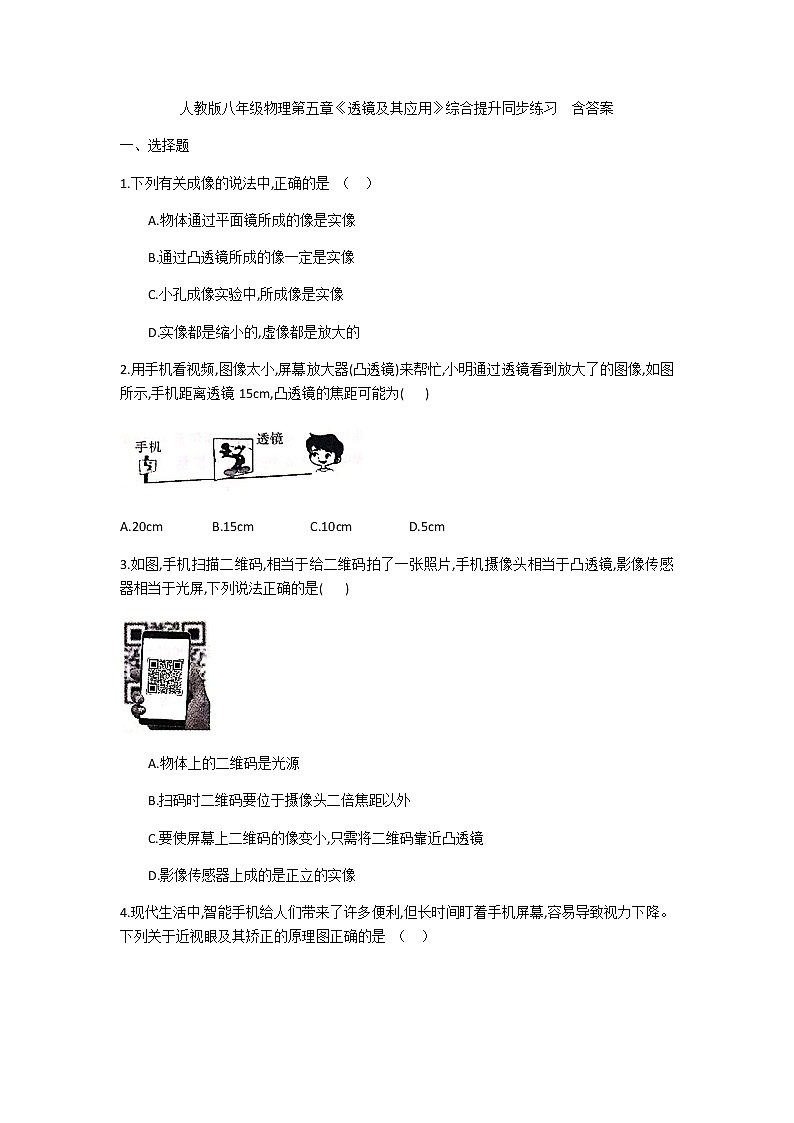

物理八年级上册第五章 透镜及其应用综合与测试一课一练

这是一份物理八年级上册第五章 透镜及其应用综合与测试一课一练，共6页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

一、选择题


1.下列有关成像的说法中,正确的是 （ ）


A.物体通过平面镜所成的像是实像


B.通过凸透镜所成的像一定是实像


C.小孔成像实验中,所成像是实像


D.实像都是缩小的,虚像都是放大的


2.用手机看视频,图像太小,屏幕放大器(凸透镜)来帮忙,小明通过透镜看到放大了的图像,如图所示,手机距离透镜15cm,凸透镜的焦距可能为( )





A.20cm B.15cm C.10cm D.5cm


3.如图,手机扫描二维码,相当于给二维码拍了一张照片,手机摄像头相当于凸透镜,影像传感器相当于光屏,下列说法正确的是( )





A.物体上的二维码是光源


B.扫码时二维码要位于摄像头二倍焦距以外


C.要使屏幕上二维码的像变小,只需将二维码靠近凸透镜


D.影像传感器上成的是正立的实像

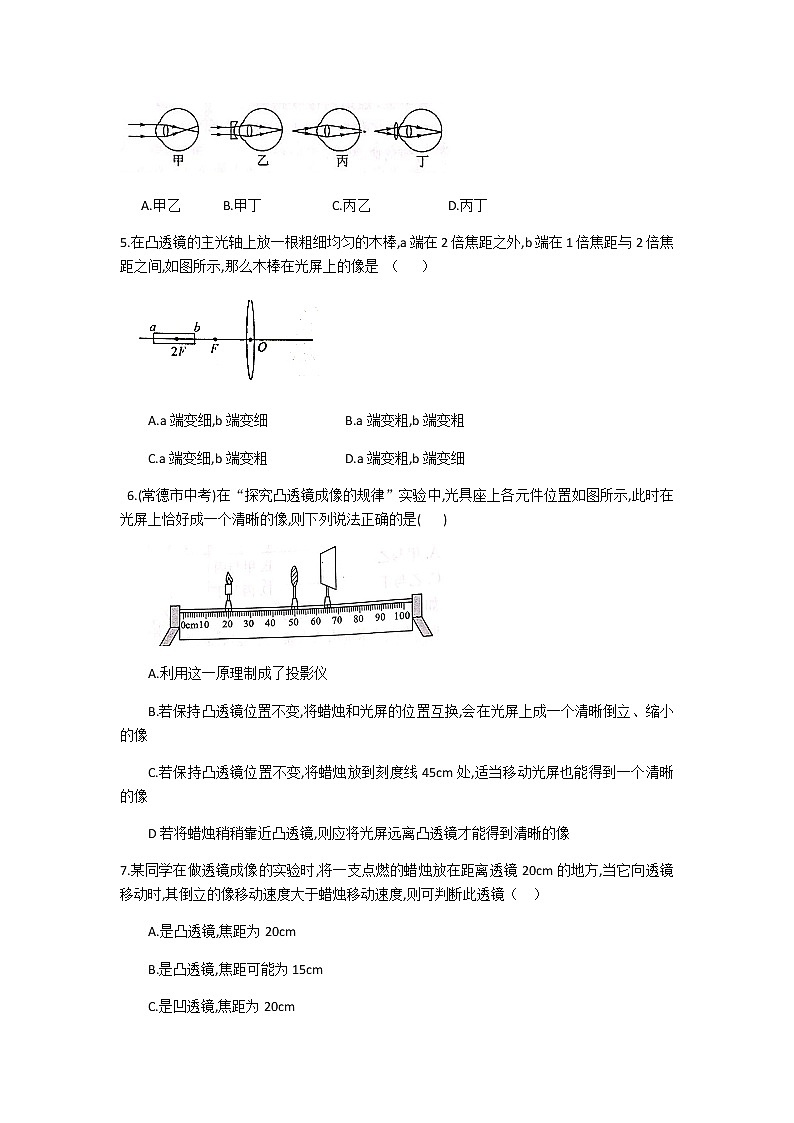

4.现代生活中,智能手机给人们带来了许多便利,但长时间盯着手机屏幕,容易导致视力下降。下列关于近视眼及其矫正的原理图正确的是 （ ）





A.甲乙 B.甲丁 C.丙乙 D.丙丁


5.在凸透镜的主光轴上放一根粗细均匀的木棒,a端在2倍焦距之外,b端在1倍焦距与2倍焦距之间,如图所示,那么木棒在光屏上的像是 （ ）





A.a端变细,b端变细 B.a端变粗,b端变粗


C.a端变细,b端变粗 D.a端变粗,b端变细


6.(常德市中考)在“探究凸透镜成像的规律”实验中,光具座上各元件位置如图所示,此时在光屏上恰好成一个清晰的像,则下列说法正确的是( )





A.利用这一原理制成了投影仪


B.若保持凸透镜位置不变,将蜡烛和光屏的位置互换,会在光屏上成一个清晰倒立、缩小的像


C.若保持凸透镜位置不变,将蜡烛放到刻度线45cm处,适当移动光屏也能得到一个清晰的像


D若将蜡烛稍稍靠近凸透镜,则应将光屏远离凸透镜才能得到清晰的像


7.某同学在做透镜成像的实验时,将一支点燃的蜡烛放在距离透镜20cm的地方,当它向透镜移动时,其倒立的像移动速度大于蜡烛移动速度,则可判断此透镜（ ）


A.是凸透镜,焦距为20cm


B.是凸透镜,焦距可能为15cm


C.是凹透镜,焦距为20cm


D.是凹透镜,焦距可能为15cm

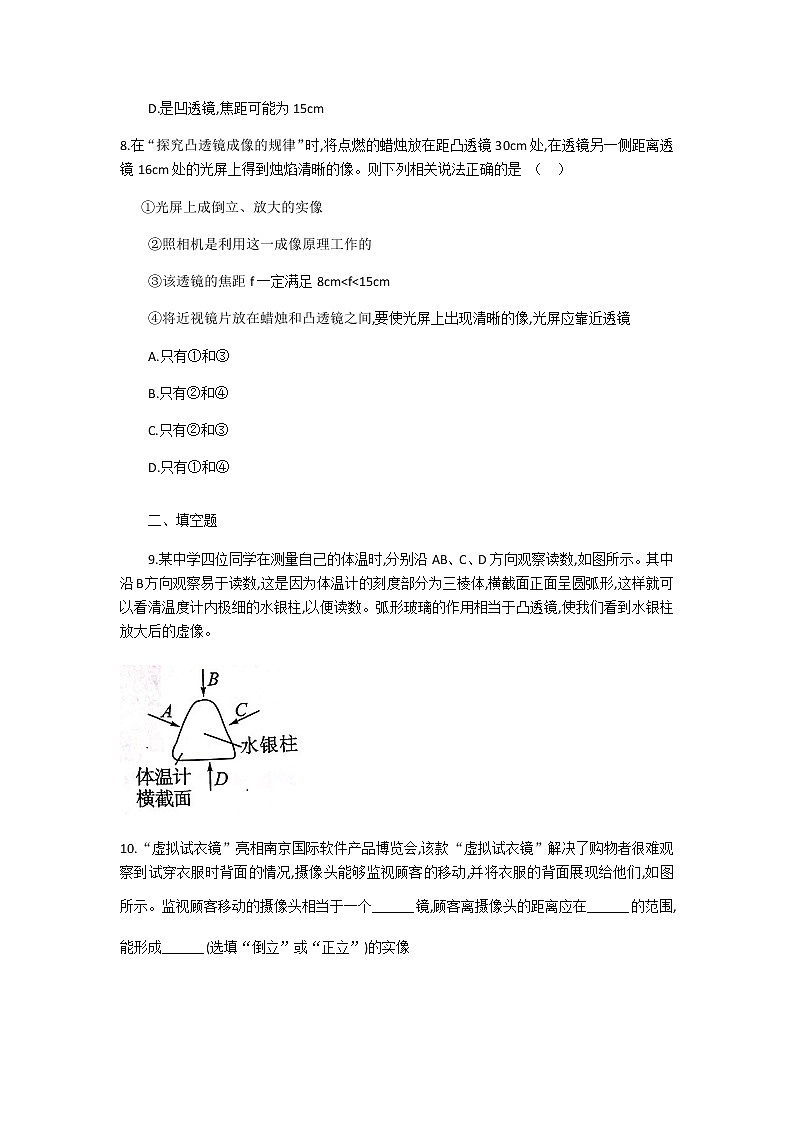

8.在“探究凸透镜成像的规律”时,将点燃的蜡烛放在距凸透镜30cm处,在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是 （ ）


①光屏上成倒立、放大的实像


②照相机是利用这一成像原理工作的


③该透镜的焦距f一定满足8cm

④将近视镜片放在蜡烛和凸透镜之间,要使光屏上出现清晰的像,光屏应靠近透镜


A.只有①和③


B.只有②和④


C.只有②和③


D.只有①和④


二、填空题


9.某中学四位同学在测量自己的体温时,分别沿AB、C、D方向观察读数,如图所示。其中沿B方向观察易于读数,这是因为体温计的刻度部分为三棱体,横截面正面呈圆弧形,这样就可以看清温度计内极细的水银柱,以便读数。弧形玻璃的作用相当于凸透镜,使我们看到水银柱放大后的虚像。





10.“虚拟试衣镜”亮相南京国际软件产品博览会,该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况,摄像头能够监视顾客的移动,并将衣服的背面展现给他们,如图所示。监视顾客移动的摄像头相当于一个_______镜,顾客离摄像头的距离应在_______的范围,能形成_______(选填“倒立”或“正立”)的实像





11.生物课上,小明用一个放大镜近距离观察小昆虫当他发现看不太清楚小昆虫时,正确的做法是_______(选填“将放大镜离小昆虫稍远一点”或“将放大镜离小昆虫稍近一点”)。由于小明不小心将放大镜掉在地上摔掉了一小块,他用此放大镜_______(选填“能”或“不能”)形成一个完整的小昆虫的像。


12.为了研究眼的成像原理,小科自主研制了如图所示的实验装置。用水透镜模拟眼的晶状体,通过注水或抽水可改变水透镜凸度大小。光屏和水透镜固定在光具座如图所示的位置。点燃蜡烛后,调节水透镜凸度,直至光屏上成一个清晰倒立、_______(选填“放大”“等大”或“缩小”)的实像。若将点燃的蜡烛向左移动一小段距离,要使光屏上重新得到清晰的像,应对水透镜_______(选填“注水”或“抽水”)。





三、作图题


13.如图所示,已知凸透镜的两个焦点,点燃的蜡烛位于凸透镜焦距以内,请在图中用作图法画出烛焰S点的像S′。





14.如图所示,一束光线经平面镜反射后,过凸透镜的焦点F射向凸透镜,请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线,并标出入射角的度数。





四、实验探究题


15.小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验





(1)实验过程中,当蜡烛与凸透镜的距离如图甲所示时,在光屏上可以得到一个清晰的倒立、_______的实像,若保持蜡烛和光屏位置不变,移动透镜至_______cm刻度线处,光屏上能再次呈现清晰的像。


(2)如图乙所示,保持蜡烛位置不变,移动透镜至16cm刻度线处,则人眼在_______(选填“A”“B”或“C”)处能观察到蜡烛的像,像是图丙中的_______(选填“1”“2”“3”“4”）


(3)实验完成之后,小莉把远视眼镜放在蜡烛与凸透镜之间,如图丁所示,光屏上原来清晰的像变得模糊了,若想在光屏上重新得到清晰的像,在不改变蜡烛和凸透镜位置的情况下,应将光屏_______(选填“靠近”或“远离”)凸透镜























答案


C


A


B


A


C


D


B


C


B 凸透 虚


凸透 大于2倍焦距 倒立


将放大镜离小昆虫稍远一点 能


缩小 抽水


略


略


放大 40 B 4 靠近
