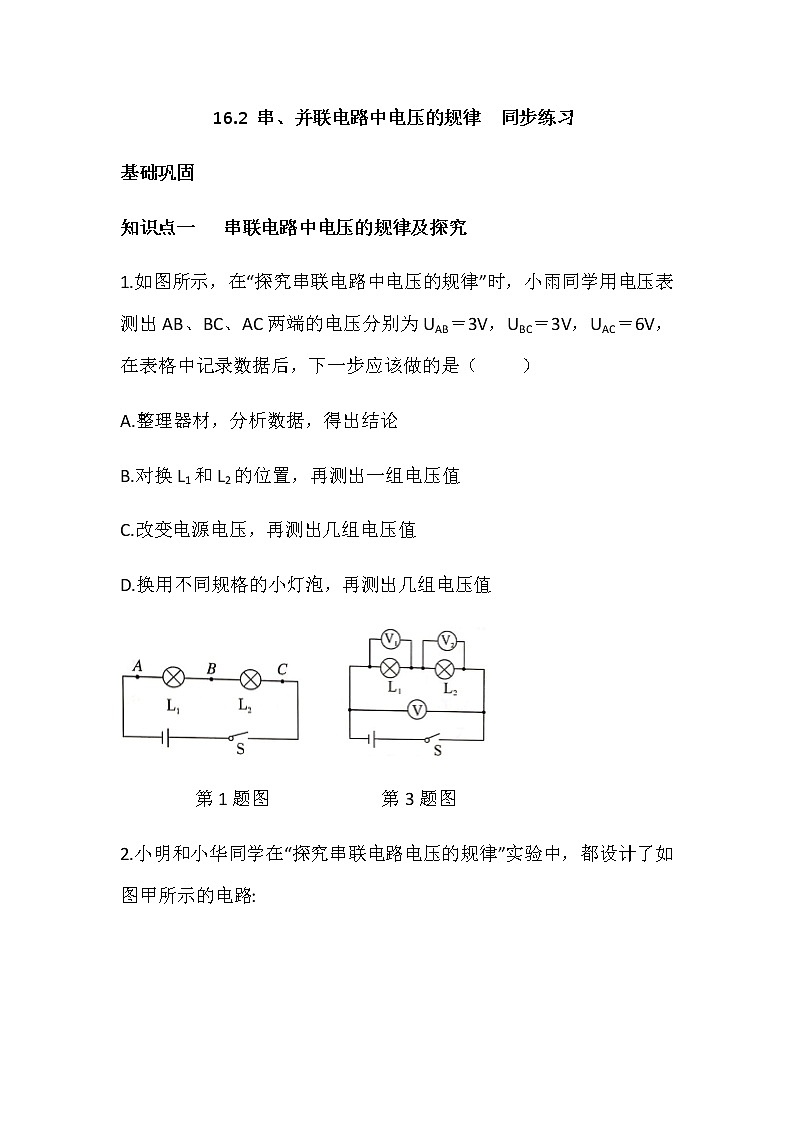

人教版九年级全册第2节 串、并联电路电压的规律巩固练习

这是一份人教版九年级全册第2节 串、并联电路电压的规律巩固练习，共9页。

基础巩固


知识点一 串联电路中电压的规律及探究


1.如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB＝3V，UBC＝3V，UAC＝6V，在表格中记录数据后，下一步应该做的是（ ）


A.整理器材，分析数据，得出结论


B.对换L1和L2的位置，再测出一组电压值


C.改变电源电压，再测出几组电压值


D.换用不同规格的小灯泡，再测出几组电压值





第1题图 第3题图

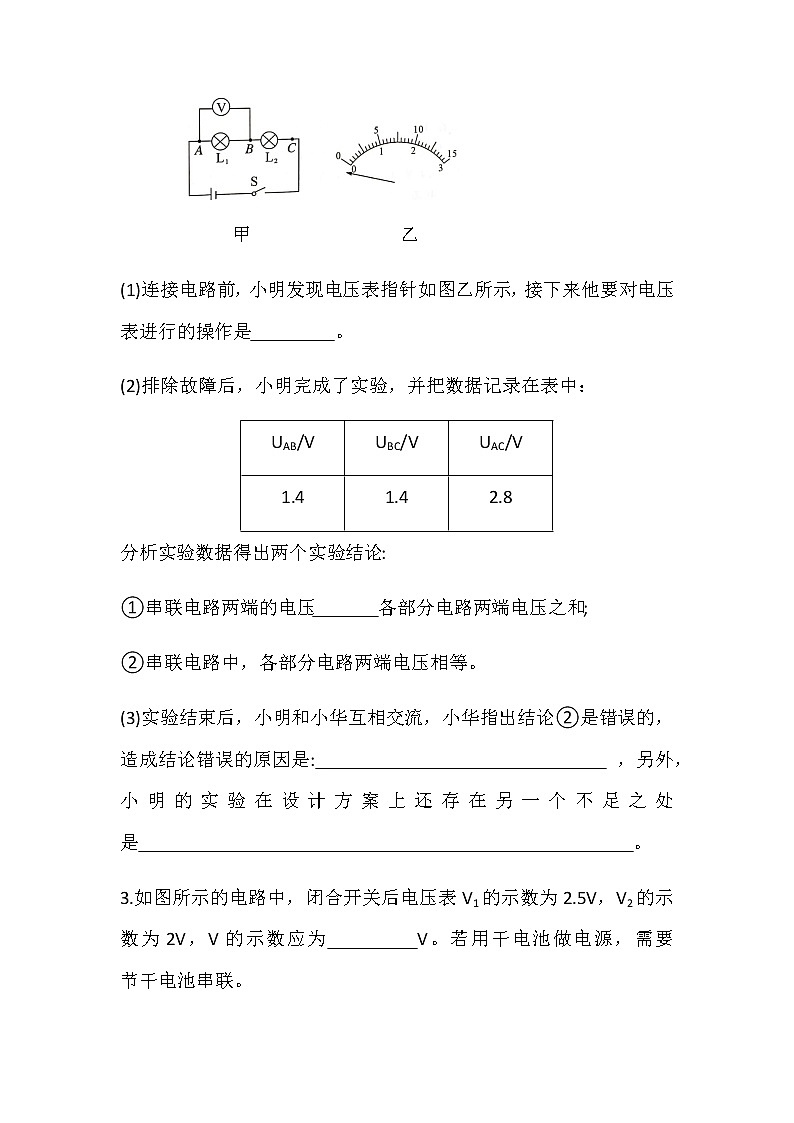

2.小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路:





甲 乙


(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 。


(2)排除故障后，小明完成了实验，并把数据记录在表中：


分析实验数据得出两个实验结论:


①串联电路两端的电压 各部分电路两端电压之和;


②串联电路中，各部分电路两端电压相等。


(3)实验结束后，小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是: ，另外，小明的实验在设计方案上还存在另一个不足之处是 。


3.如图所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为2V，V的示数应为 V。若用干电池做电源，需要 节干电池串联。

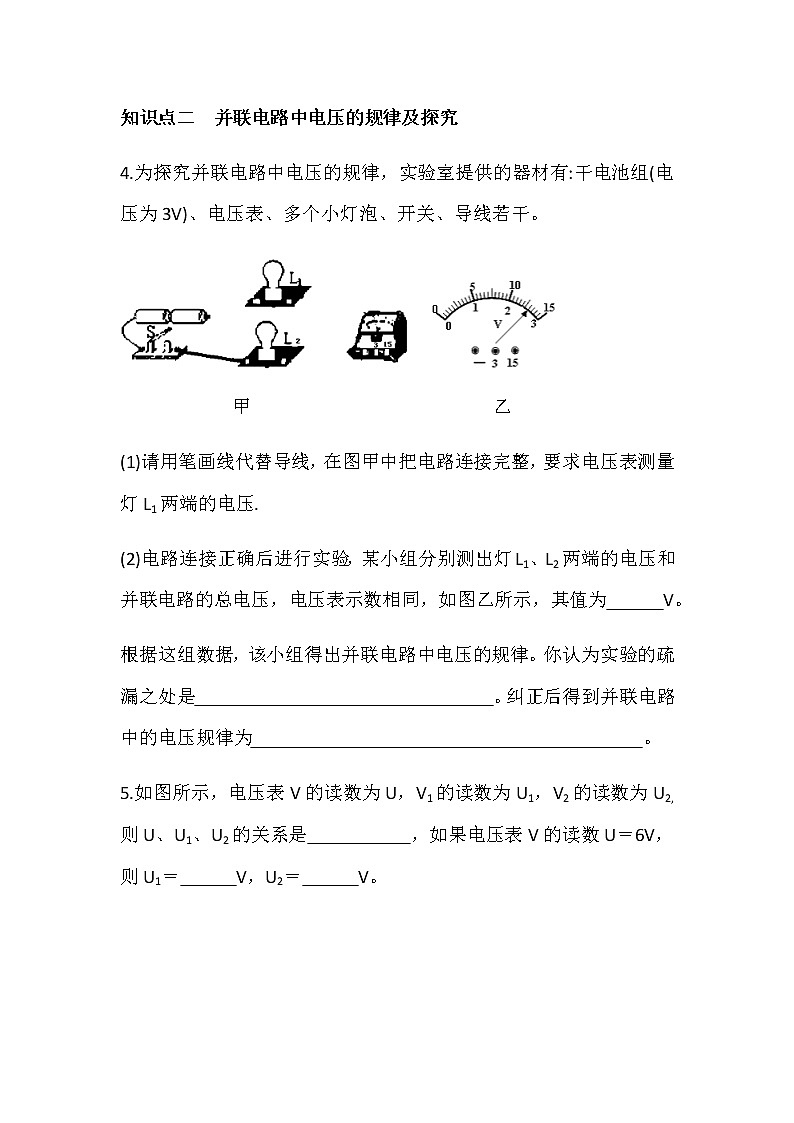

知识点二 并联电路中电压的规律及探究


4.为探究并联电路中电压的规律，实验室提供的器材有:干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。





甲 乙


(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压.


(2)电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为 V。


根据这组数据，该小组得出并联电路中电压的规律。你认为实验的疏漏之处是 。纠正后得到并联电路中的电压规律为 。


5.如图所示，电压表V的读数为U，V1的读数为U1，V2的读数为U2,则U、U1、U2的关系是 ，如果电压表V的读数U＝6V，则U1＝ V，U2＝ V。





能力提升


6.“探究串联电路的电压关系”，某同学按如图1所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）





A.连接电路的过程中不用考虑开关的状态


B.测出Uab后，保持b不动，将a改接到c，可以测出Ubc


C.连接好电路，闭合开关后电压表示数出现如图2所示的情况，必须将电压表校零


D.实验时电压表示数Uab＝Ubc，且示数不为0，可能是a、b之间发生了断路


7.小灯泡L1、L2接在同一个电源上，用电压表测得灯L1两端的电压是3V，L2两端的电压也是3V，则下列关于灯L1、L2连接方式的判断正确的是（ ）


A.一定串联


B.一定并联


C.可能串联也可能并联


D.若通过两灯的电流相同，则一定是串联


8.如图所示，某同学测电路中的电压，试分别指出在这个电路中总电压、L2两端的电压分别是（ ）





,1.2V B.6V,4.8V ,6V ,4.8V


9.在如图所示的电路中，当开关S闭合后，电压表示数为6V;当开关S断开时，电压表示数为4V，则此时灯L2两端的电压为（ ）


A.0 V B.4 V C .2 V D. 6 V





第9题图 第10题图


10.如图所示的电路中，电源电压恒定不变，当开关S闭合时（ ）


A.电压表示数变小，电流表示数变小


B.电压表示数变大，电流表示数变大


C.电压表示数不变，电流表示数不变


D.电压表示数不变，电流表示数变小


11.每个节日小彩灯正常工作时的电压是3V，要把它们接在36V的电路中且正常发光，至少要 联 个节日小彩灯。


12.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙，则L1两端的电压为 V;若灯泡L2灯丝烧断，则电压表V2的示数为 V。





13.小刚和小丽用如图所示的器材探究串联电路的电压关系


(1)请用笔画线代替导线，连线实验电路，要求，L1和L2串联，电压表测量两灯串联后的总电压.





(2)小刚测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是 。


(3)他们在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出的故障是 ；L2是短路还是正常?小丽利用一根导线马上作出了判断，小丽的方法可能是: 。


(4)他们排除故障后，继续进行实验，得出了如表数据。





由此可以判断出他们使用了规格 (选填“相同”或“不相同”)的灯泡，改进不足后他们又做了几组实验，进而得出串联电路的电压关系是: 。


拓展延伸


14.如图所示的电路中，开关S闭合后，电压表V1、V2的读数分别为6V、4V，则下列说法中正确的是（ ）





A.L1两端的电压为6V


B.L2两端的电压为2V


C.电源电压为6V


D.L1两端的电压为4V








参考答案


D 2.（1）调零 （2）等于


（3） 选用了相同规格的灯泡做实验 只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性


3.4.5 3


4.（1）


(2)2.6 应更换不同规格的灯泡，多次实验 并联电路中的电压规律为并联电路两端的总电压和各支路两端的电压相等


5.U＝U1＝U2 6 6


6.D 7.C 8.B 9.C 10.C


11.串 12 12.8 10


13.(1)


(2)先选用0~15V的量程试测，如果示数小于3V，再改用0~3V量程测量。


(3)灯泡L1断路 用一根导线连接L1的两端，若L2发光，则L2正常;若L2不发光，则L2短路.


(4)相同 串联电路的总电压等于各用电器两端的电压之和


14.C


UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
