人教版九年级全册第2节 欧姆定律随堂练习题

这是一份人教版九年级全册第2节 欧姆定律随堂练习题，共14页。试卷主要包含了5A，如图所示，电源电压不变等内容，欢迎下载使用。
1.为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变小，自动计数器会计数1次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为9V.某一时段AB间的电压随时间变化的图象如图乙所示，保护电阻R2为定值电阻。则下列说法不正确的是（ ）





A.绳子挡住了射向R1的红外线时，R1和R2的阻值之比为1：2


B.有红外线照射和无红外线照射时光敏电阻阻值之比为1：2


C.AB两端电压为6V时，跳绳自动计数器会计数一次


D.有红外线照射和无红外线照射时通过R1的电流之比为1：2


2.如图甲所示电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表V1的示数与电流表A的示数关系图线如图乙中的Ⅰ所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表A的示数关系图线如图乙中的Ⅱ所示。下列说法正确的是（ ）





A.电源电压为10V


B.电阻R2的阻值为12.5Ω


C.开关S闭合，S1断开、S2置于b时，调节滑动变阻器，电流表的最大示数为0.5A


D.开关S闭合、S1断开、S2置于b时，调节滑动变阻器，R2两端的最大电压为6V


3.如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样。当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（ ）


A.向左移动滑动变阻器的滑片P时灯泡变亮 B.滑片P在最右端时通过干路中的电流是0.9A


C.R接入电路的阻值变化范围是5Ω～15Ω D.电路总电阻的最大值为5Ω

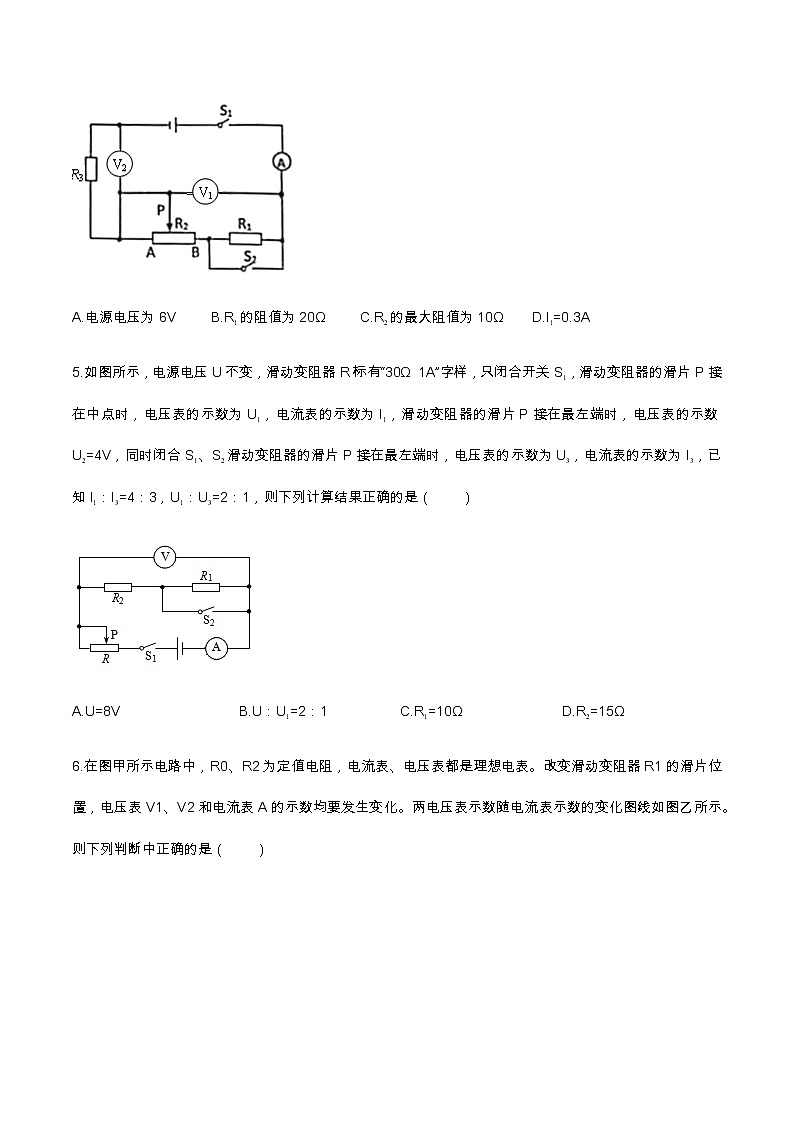

4.如图所示，电源电压不变。闭合开关S1、S2，将滑片P移至滑动变阻器R2的A端时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I1.闭合开关S1，断开开关S2，将滑片P移至滑动变阻器R2的中点时，电压表V1的示数为U1’，电压表V2的示数为U2’，电流表A的示数为I2.已知R3的阻值为10Ω，U1=2U2，U2=5U2’/3，I2=0.12A，则下列计算正确的是（ ）





A.电源电压为6V B.R1的阻值为20Ω C.R2的最大阻值为10Ω D.I1=0.3A


5.如图所示，电源电压U不变，滑动变阻器R标有“30Ω 1A”字样，只闭合开关S1，滑动变阻器的滑片P接在中点时，电压表的示数为U1，电流表的示数为I1，滑动变阻器的滑片P接在最左端时，电压表的示数U2=4V，同时闭合S1、S2滑动变阻器的滑片P接在最左端时，电压表的示数为U3，电流表的示数为I3，已知I1：I3=4：3，U1：U3=2：1，则下列计算结果正确的是（ ）





A.U=8VB.U：U1=2：1C.R1=10ΩD.R2=15Ω


6.在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（ ）





A.电阻R0为2Ω B.V2示数变化图线为b


C.电源电压为14V D.滑动变阻器R1的阻值最大为6Ω


7.如图所示电路，电源电压不变，灯泡L标有“9V、0.5A”字样。当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为9V；保持滑片P在中点的位置不变，再闭合S1、S2，电流表的示数又变化了2A.不计温度对电阻的影响，则下列说法正确的是（ ）





A.定值电阻R0的阻值为24Ω B.灯泡L的电阻为12Ω


C.电源电压为18V D.滑动变阻器的最大阻值为15Ω


8.如图的电路图，电源电压恒为30V，定值电阻R2=40Ω，R3=30Ω，滑动变阻器R1的规格为“80Ω 1A”，电流表A1的量程为0～3A，电流表A2的量程为0～0.6A，电压表的量程为0～15V.下列说法不正确的是（ ）





A.只闭合开关S，R1和R3串联，将滑片P从a端滑至中点，电路中电流变大


B.只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V～15V


C.只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω～80Ω


D.只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A


9.如图所示，小李同学让电路中电源电压保持不变，电流表所选量程为0-3A，电压表所选量程为0-15V，小灯泡L的规格为“12V 2A”（不考虑灯丝电阻受温度的影响），滑动变阻器的最大阻值为R2.将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电路中的总电流为I1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1，电压表V1的示数为U1′，电路中的总电流为I2，电压表V2的示数为U2′，R1上电压为2.4V.已知U1：U1′=3：4，U2：U2′=3：1，则：I1与I2的比值为 ；电阻R1与R2的比值为 ；通过开关的通断以及滑动变阻器的移动，流过开关S1的最大电流为 A。





10.如图所示的电路图中，电源两端电压保持不变，滑动变阻器的最大阻值为R3.若只闭合开关S1将滑动变阻器的滑片P置于A端时，电压表V1的示数为U1，电压表V2的示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1的示数变为U1'，电压表V2的示数变为U2'，电流表A1的示数为0.2A，已知U1：U1'=1：2，U2：U2'=3：1，R2=3Ω.则R1与R2是 联的（选填“串”或“并联”），电阻R1的阻值为 Ω.若开关都闭合时，电流表A1、A2选用0～3A的量程，则电流表A1示数与电流表A2示数之比的最小值是 。





11.在如图甲所示的电路中，电源电压U为6V，保持不变，R1、R2为定值电阻，R为滑动变阻器。闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。R1的阻值为 。R2阻值为 。滑动变阻器R的最大阻值 。


12.如图所示的电路中，电源电压保持不变，R1=10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1．电流表A2的示数为0.1A；当开关S1、S2、S3闭合时，电压表的示数为U1′，且电流表A1的示数为0.9A．已知U1：U1′=1：6，求：





（1）电源电压U


（2）R2、R3的大小


（3）开关S1、S2、S3都闭合时，电流表A2的示数。











九年级上学期同步单元专题大培优：第十七章《欧姆定律》动态电路计算专题训练答案


1.为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变小，自动计数器会计数1次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为9V.某一时段AB间的电压随时间变化的图象如图乙所示，保护电阻R2为定值电阻。则下列说法不正确的是（ ）





A.绳子挡住了射向R1的红外线时，R1和R2的阻值之比为1：2


B.有红外线照射和无红外线照射时光敏电阻阻值之比为1：2


C.AB两端电压为6V时，跳绳自动计数器会计数一次


D.有红外线照射和无红外线照射时通过R1的电流之比为1：2


答案：D


2.如图甲所示电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表V1的示数与电流表A的示数关系图线如图乙中的Ⅰ所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表A的示数关系图线如图乙中的Ⅱ所示。下列说法正确的是（ ）





A.电源电压为10V


B.电阻R2的阻值为12.5Ω


C.开关S闭合，S1断开、S2置于b时，调节滑动变阻器，电流表的最大示数为0.5A


D.开关S闭合、S1断开、S2置于b时，调节滑动变阻器，R2两端的最大电压为6V


答案：D


3.如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样。当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（ ）


A.向左移动滑动变阻器的滑片P时灯泡变亮 B.滑片P在最右端时通过干路中的电流是0.9A


C.R接入电路的阻值变化范围是5Ω～15Ω D.电路总电阻的最大值为5Ω


答案：D


4.如图所示，电源电压不变。闭合开关S1、S2，将滑片P移至滑动变阻器R2的A端时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I1.闭合开关S1，断开开关S2，将滑片P移至滑动变阻器R2的中点时，电压表V1的示数为U1’，电压表V2的示数为U2’，电流表A的示数为I2.已知R3的阻值为10Ω，U1=2U2，U2=5U2’/3，I2=0.12A，则下列计算正确的是（ ）





A.电源电压为6V B.R1的阻值为20Ω C.R2的最大阻值为10Ω D.I1=0.3A


答案：A


5.如图所示，电源电压U不变，滑动变阻器R标有“30Ω 1A”字样，只闭合开关S1，滑动变阻器的滑片P接在中点时，电压表的示数为U1，电流表的示数为I1，滑动变阻器的滑片P接在最左端时，电压表的示数U2=4V，同时闭合S1、S2滑动变阻器的滑片P接在最左端时，电压表的示数为U3，电流表的示数为I3，已知I1：I3=4：3，U1：U3=2：1，则下列计算结果正确的是（ ）





A.U=8VB.U：U1=2：1C.R1=10ΩD.R2=15Ω


答案：B


6.在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（ ）





A.电阻R0为2Ω B.V2示数变化图线为b


C.电源电压为14V D.滑动变阻器R1的阻值最大为6Ω


答案：A


7.如图所示电路，电源电压不变，灯泡L标有“9V、0.5A”字样。当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为9V；保持滑片P在中点的位置不变，再闭合S1、S2，电流表的示数又变化了2A.不计温度对电阻的影响，则下列说法正确的是（ ）





A.定值电阻R0的阻值为24Ω B.灯泡L的电阻为12Ω


C.电源电压为18V D.滑动变阻器的最大阻值为15Ω


答案：A


8.如图的电路图，电源电压恒为30V，定值电阻R2=40Ω，R3=30Ω，滑动变阻器R1的规格为“80Ω 1A”，电流表A1的量程为0～3A，电流表A2的量程为0～0.6A，电压表的量程为0～15V.下列说法不正确的是（ ）





A.只闭合开关S，R1和R3串联，将滑片P从a端滑至中点，电路中电流变大


B.只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V～15V


C.只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω～80Ω


D.只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A


答案：C


9.如图所示，小李同学让电路中电源电压保持不变，电流表所选量程为0-3A，电压表所选量程为0-15V，小灯泡L的规格为“12V 2A”（不考虑灯丝电阻受温度的影响），滑动变阻器的最大阻值为R2.将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电路中的总电流为I1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1，电压表V1的示数为U1′，电路中的总电流为I2，电压表V2的示数为U2′，R1上电压为2.4V.已知U1：U1′=3：4，U2：U2′=3：1，则：I1与I2的比值为 ；电阻R1与R2的比值为 ；通过开关的通断以及滑动变阻器的移动，流过开关S1的最大电流为 A。





答案：3:1 1:3 4.8


10.如图所示的电路图中，电源两端电压保持不变，滑动变阻器的最大阻值为R3.若只闭合开关S1将滑动变阻器的滑片P置于A端时，电压表V1的示数为U1，电压表V2的示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1的示数变为U1'，电压表V2的示数变为U2'，电流表A1的示数为0.2A，已知U1：U1'=1：2，U2：U2'=3：1，R2=3Ω.则R1与R2是 联的（选填“串”或“并联”），电阻R1的阻值为 Ω.若开关都闭合时，电流表A1、A2选用0～3A的量程，则电流表A1示数与电流表A2示数之比的最小值是 。





答案：串 2 2


11.在如图甲所示的电路中，电源电压U为6V，保持不变，R1、R2为定值电阻，R为滑动变阻器。闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。R1的阻值为 。R2阻值为 。滑动变阻器R的最大阻值 。


答案：10Ω；5Ω；15Ω。


12.如图所示的电路中，电源电压保持不变，R1=10Ω．当开关S1闭合，S2、S3断开时，电压表的示数为U1．电流表A2的示数为0.1A；当开关S1、S2、S3闭合时，电压表的示数为U1′，且电流表A1的示数为0.9A．已知U1：U1′=1：6，求：





（1）电源电压U


（2）R2、R3的大小


（3）开关S1、S2、S3都闭合时，电流表A2的示数。


答案：（1）电源电压U为6V；（2）R2、R3的阻值分别为20Ω、30Ω；（3）开关S1、S2、S3都闭合时，电流表A2的示数为1.1A。
