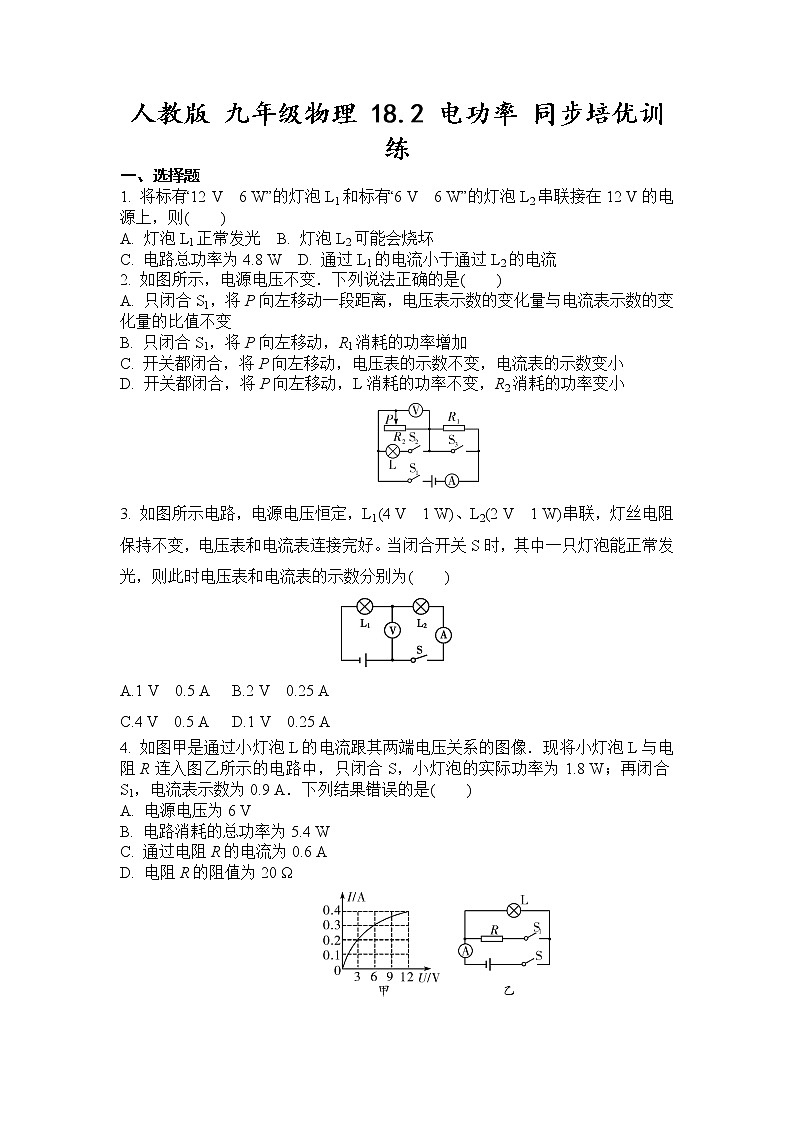

初中物理第2节 电功率测试题

这是一份初中物理第2节 电功率测试题，共14页。试卷主要包含了2 电功率 同步培优训练，8 W D，5 AB，4 W，2 Ω等内容，欢迎下载使用。
一、选择题


1. 将标有“12 V 6 W”的灯泡L1和标有“6 V 6 W”的灯泡L2串联接在12 V的电源上，则( )


A. 灯泡L1正常发光 B. 灯泡L2可能会烧坏


C. 电路总功率为4.8 W D. 通过L1的电流小于通过L2的电流


2. 如图所示，电源电压不变．下列说法正确的是( )


A. 只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变


B. 只闭合S1，将P向左移动，R1消耗的功率增加


C. 开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小


D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小





3. 如图所示电路，电源电压恒定，L1(4 V 1 W)、L2(2 V 1 W)串联，灯丝电阻保持不变，电压表和电流表连接完好。当闭合开关S时，其中一只灯泡能正常发光，则此时电压表和电流表的示数分别为( )





A.1 V 0.5 AB.2 V 0.25 A


C.4 V 0.5 AD.1 V 0.25 A


4. 如图甲是通过小灯泡L的电流跟其两端电压关系的图像．现将小灯泡L与电阻R连入图乙所示的电路中，只闭合S，小灯泡的实际功率为1.8 W；再闭合S1，电流表示数为0.9 A．下列结果错误的是( )


A. 电源电压为6 V


B. 电路消耗的总功率为5.4 W


C. 通过电阻R的电流为0.6 A


D. 电阻R的阻值为20 Ω

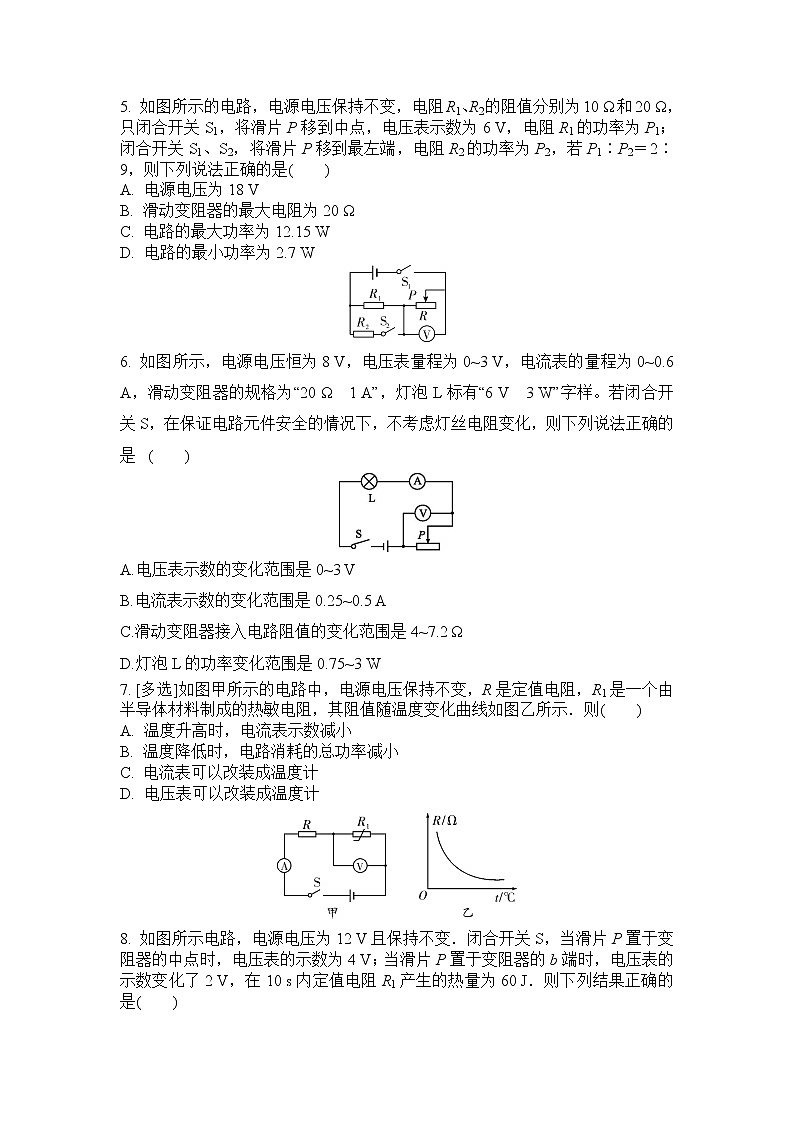

5. 如图所示的电路，电源电压保持不变，电阻R1、R2的阻值分别为10 Ω和20 Ω，只闭合开关S1，将滑片P移到中点，电压表示数为6 V，电阻R1的功率为P1；闭合开关S1、S2，将滑片P移到最左端，电阻R2的功率为P2，若P1∶P2＝2∶9，则下列说法正确的是( )


A. 电源电压为18 V


B. 滑动变阻器的最大电阻为20 Ω


C. 电路的最大功率为12.15 W


D. 电路的最小功率为2.7 W





6. 如图所示，电源电压恒为8 V，电压表量程为0~3 V，电流表的量程为0~0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡L标有“6 V 3 W”字样。若闭合开关S，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是( )





A.电压表示数的变化范围是0~3 V


B.电流表示数的变化范围是0.25~0.5 A


C.滑动变阻器接入电路阻值的变化范围是4~7.2 Ω


D.灯泡L的功率变化范围是0.75~3 W


7. [多选]如图甲所示的电路中，电源电压保持不变，R是定值电阻，R1是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示．则( )


A. 温度升高时，电流表示数减小


B. 温度降低时，电路消耗的总功率减小


C. 电流表可以改装成温度计


D. 电压表可以改装成温度计





8. 如图所示电路，电源电压为12 V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4 V；当滑片P置于变阻器的b端时，电压表的示数变化了2 V，在10 s内定值电阻R1产生的热量为60 J．则下列结果正确的是( )

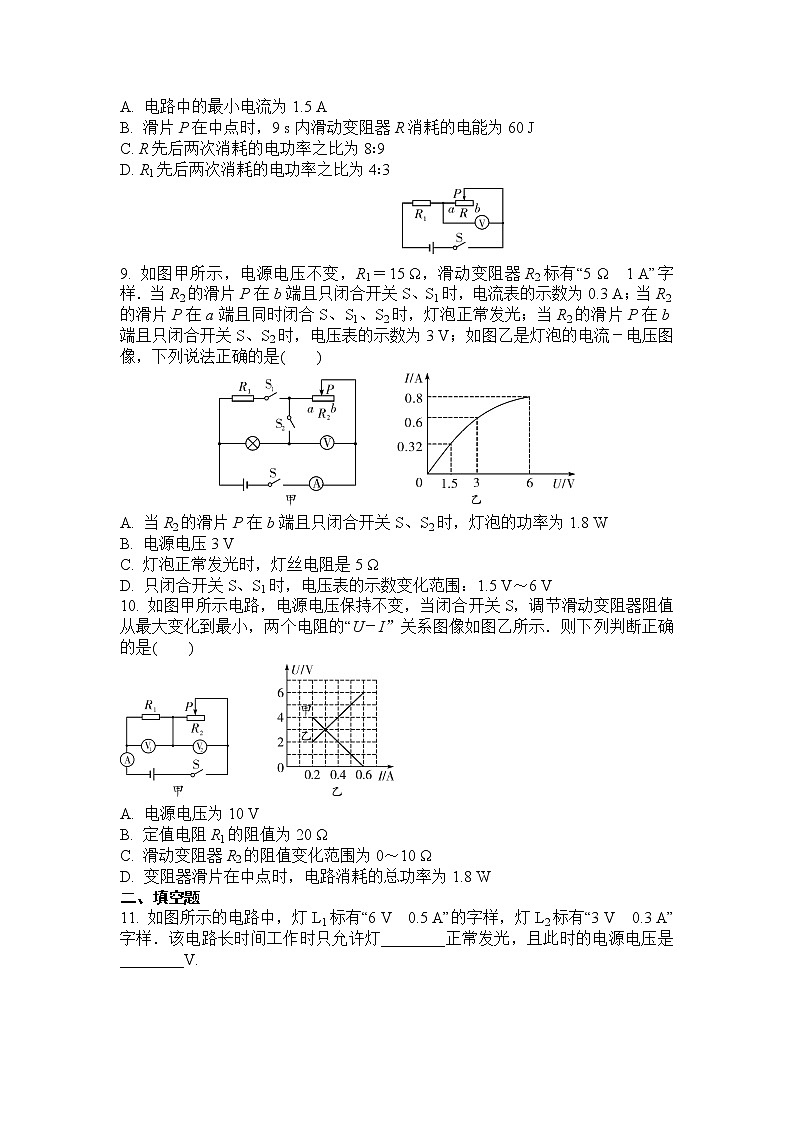

A. 电路中的最小电流为1.5 A


B. 滑片P在中点时，9 s内滑动变阻器R消耗的电能为60 J


C. R先后两次消耗的电功率之比为8∶9


D. R1先后两次消耗的电功率之比为4∶3





9. 如图甲所示，电源电压不变，R1＝15 Ω，滑动变阻器R2标有“5 Ω 1 A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3 A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3 V；如图乙是灯泡的电流－电压图像，下列说法正确的是( )





A. 当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8 W


B. 电源电压3 V


C. 灯泡正常发光时，灯丝电阻是5 Ω


D. 只闭合开关S、S1时，电压表的示数变化范围：1.5 V～6 V


10. 如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示．则下列判断正确的是( )





A. 电源电压为10 V


B. 定值电阻R1的阻值为20 Ω


C. 滑动变阻器R2的阻值变化范围为0～10 Ω


D. 变阻器滑片在中点时，电路消耗的总功率为1.8 W


二、填空题


11. 如图所示的电路中，灯L1标有“6 V 0.5 A”的字样，灯L2标有“3 V 0.3 A”字样．该电路长时间工作时只允许灯________正常发光，且此时的电源电压是________V.





12. 甲、乙两灯泡中的电流与电压变化的关系如图所示．将甲、乙两灯泡串联后接在电压为______V的电源两端时，甲灯泡中通过的电流为0.5 A，此时乙灯泡1 min消耗的电能是______J.





13. 如图所示是通过电阻A、B的电流与其两端电压的关系图像，分析图像可知RA______RB(选填“>”、“＝”或“
