九年级下册物理—电流电压综合练习

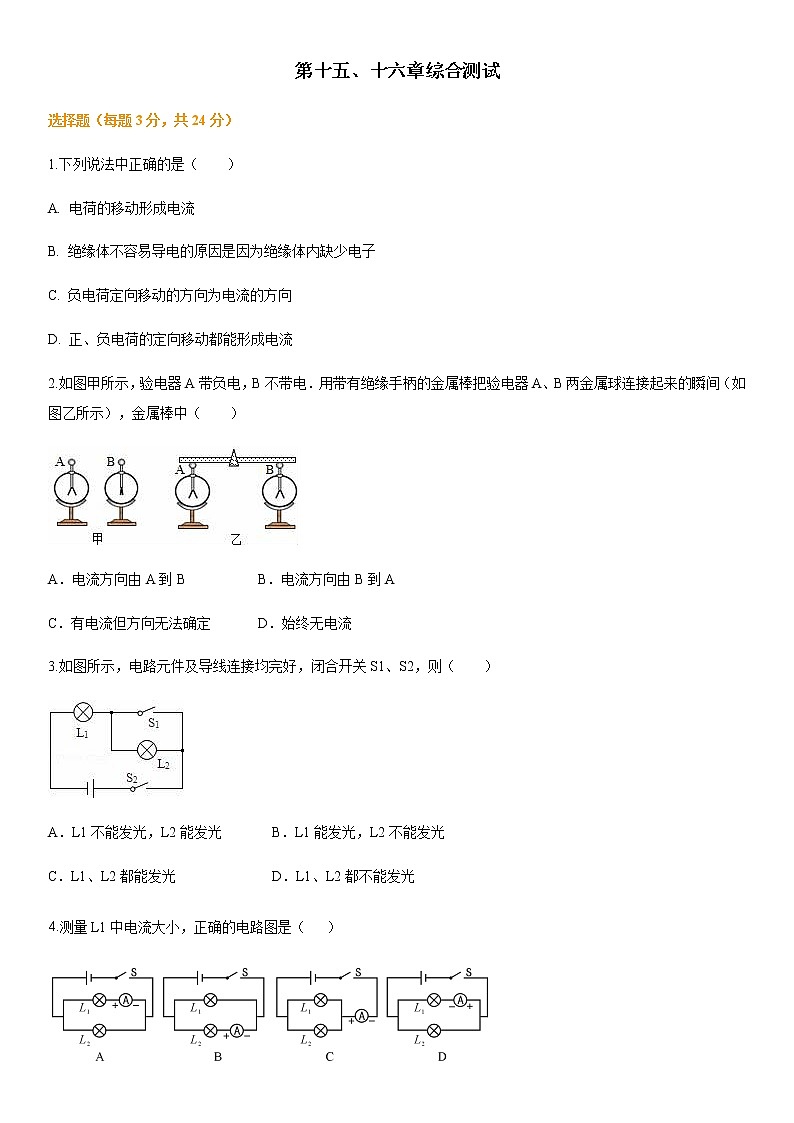

第十五、十六章综合测试选择题（每题3分，共24分）1.下列说法中正确的是（    ）A. 电荷的移动形成电流B. 绝缘体不容易导电的原因是因为绝缘体内缺少电子C. 负电荷定向移动的方向为电流的方向D. 正、负电荷的定向移动都能形成电流2.如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）A．电流方向由A到B           B．电流方向由B到AC．有电流但方向无法确定       D．始终无电流3.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（　　）A．L1不能发光，L2能发光     B．L1能发光，L2不能发光C．L1、L2都能发光             D．L1、L2都不能发光4.测量L1中电流大小，正确的电路图是（   ）5.如右图电路中，下列说法正确的是（　　）A．K1、K2都闭合时，电源短路B．K1、K2都闭合时，L1、L2、L3是串联的C．K1、K2都断开时，L1、L2、L3是串联的D．K1、K2都断开时，L1、L2、L3是并联的6.如图，闭合开关S后发现灯L不亮，电流表示数几乎为零，电压表指针有明显偏转，则电路的故障可能是（    ）A．灯L短路          B．灯L断路           C．电阻R短路           D．电阻R断路7.如右图所示：开关S由闭合到断开，下列说法错误的是（　　）A．两灯都熄灭，电压表数变大B．两灯都熄灭，电压表示数不变C．灯L2熄灭，灯L1更亮，电压表示数不变D．灯L2熄灭，灯L1亮度不变，电压表示数不变
8.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则 （    ）

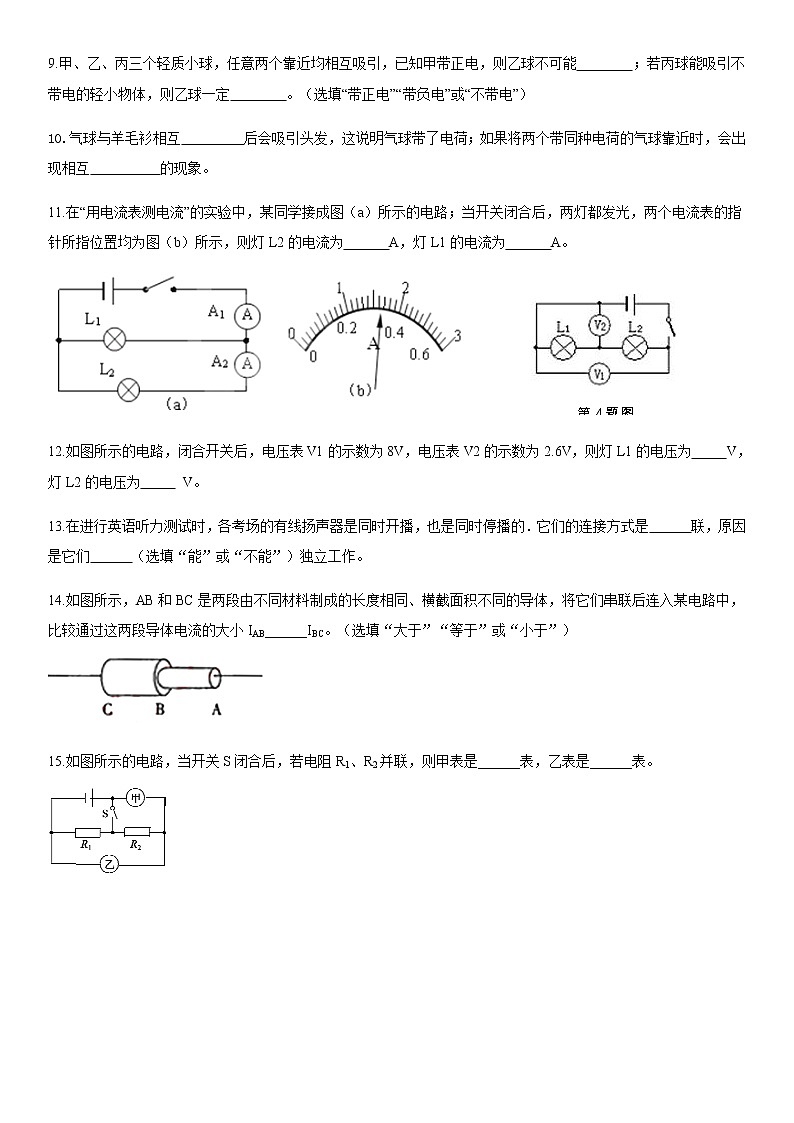

 A.a、b均为电流表                           B.a、b均为电压表C.a为电流表，b为电压表                    D.a为电压表，b为电流表填空题（每空2分，共36分）9.甲、乙、丙三个轻质小球，任意两个靠近均相互吸引，已知甲带正电，则乙球不可能　　　　；若丙球能吸引不带电的轻小物体，则乙球一定　　　　。（选填“带正电”“带负电”或“不带电”）10.气球与羊毛衫相互         后会吸引头发，这说明气球带了电荷；如果将两个带同种电荷的气球靠近时，会出现相互          的现象。11.在“用电流表测电流”的实验中，某同学接成图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则灯L2的电流为           A，灯L1的电流为           A。12.如图所示的电路，闭合开关后，电压表V1的示数为8V，电压表V2的示数为2.6V，则灯L1的电压为     V，灯L2的电压为      V。13.在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是　　　联，原因是它们　　　（选填“能”或“不能”）独立工作。14.如图所示，AB和BC是两段由不同材料制成的长度相同、横截面积不同的导体，将它们串联后连入某电路中，比较通过这两段导体电流的大小IAB______IBC。（选填“大于”“等于”或“小于”）
 15.如图所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是______表，乙表是______表。
 16.小林同学自己动手连接了一个可调节小灯泡亮度的电路，如图所示，在闭合开关S之前，滑动变阻器的滑片P应置于        端（选填“A”或“B”）；要使小灯泡变亮，滑片P应向       端（选填“A”或“B” ）滑动。
 17.电压表和电流表的读数分别是：        、        18.如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转．某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）　　　　　　    ． 实验探究题（第19题8分，20题10分，21题8分，共26分）19小强同学为探究“并联电路中的电流关系”，设计了如图18所示的电路．把三只一样的电流表A1、A2、A分别接在a、b、c三处测电流：（1）小强完成电路连接后，闭合开关，发现电流表A1指针向“0”刻线左边偏转，则故障原因可能是               ； （2）小强在同学的帮助下，很快排除了故障，测得电流表A1、A2、A的读数分别如下图甲、乙、丙所示，分别用Ia、Ib、Ic表示a、b、c三处的电流值，分析Ia、Ib、Ic的数值，你得到的结论是：①用公式表示：          ；②文字表达：                                      。      （3）请按照电路图把实物连成正确的电路。20.小芳想用如图所示的器材，设计一个可以调节小灯泡亮度的电路，要求：滑动变阻器的滑片向左滑动时，灯泡的亮度变暗；用电流表测灯泡的电流，电压表测灯泡两端的电压。(1)请在右边虚线框内画出电路图。(2)连接电路时的开关应处于          状态，实验前滑片P应放在         端。(3)在实验中如果发现电流表指针反偏到头，这是因为                            ；无论如何移动滑动变阻器的滑片，灯泡亮度都不改变，而且很暗，这是因为                          。(4)闭合开关后，发现灯不亮，电流表无示数，但电压表有示数，故障可能是               。21.探究串联电路的电压关系”的实验电路如图（1）所示。(1)为了使探究得出的结论具有普遍意义，Ll、L2 应该选择              （选填“相同”或“不相同”）的小灯泡。(2)小明根据连接好电路，闭合开关，电压表示数如图（2）所示，为了使实验结果更准确，接下来他应该                              。(3)测出Ll两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将与A 点相连的导线改接到C点即可。小聪的办法是        （填“正确”或“错误”），电压表将出现的现象是                        ，纠正方法是                          。计算题（第22题6分，23题8分，共14分）22.如图所示，闭合开关S，如果A1 示数为 0.5A，A2示数为0.4A，A3 示数为0.7A，则通过灯 L1、L2、L3的电流为多少A？  23.如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；(1)当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏？(2)当S1、S3闭合，S2断开时，电流表A和A1的增数分别为0.5A和0.2A，则通过R2的电流为多少安？
