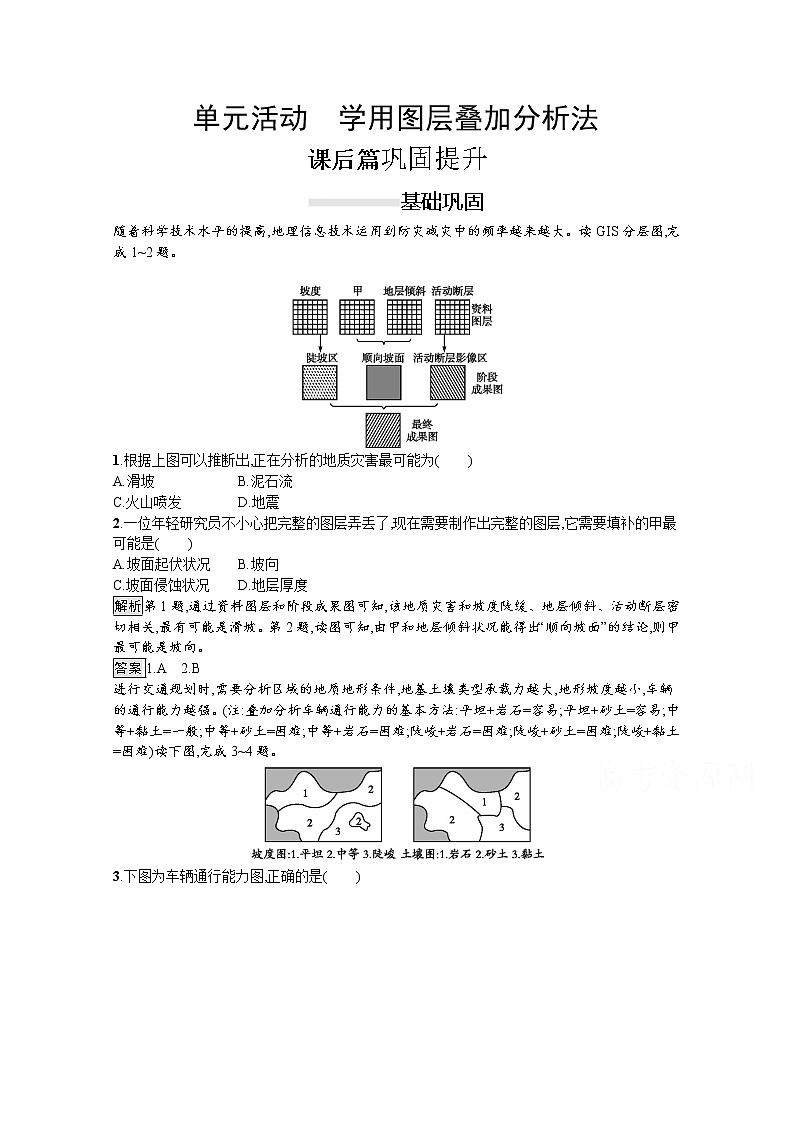

单元活动 学用图层叠加分析法


课后篇巩固提升


基础巩固


随着科学技术水平的提高,地理信息技术运用到防灾减灾中的频率越来越大。读GIS分层图,完成1~2题。








1.根据上图可以推断出,正在分析的地质灾害最可能为( )


A.滑坡B.泥石流


C.火山喷发D.地震


2.一位年轻研究员不小心把完整的图层弄丢了,现在需要制作出完整的图层,它需要填补的甲最可能是( )


A.坡面起伏状况B.坡向


C.坡面侵蚀状况D.地层厚度


解析第1题,通过资料图层和阶段成果图可知,该地质灾害和坡度陡缓、地层倾斜、活动断层密切相关,最有可能是滑坡。第2题,读图可知,由甲和地层倾斜状况能得出“顺向坡面”的结论,则甲最可能是坡向。


答案1.A 2.B


进行交通规划时,需要分析区域的地质地形条件,地基土壤类型承载力越大,地形坡度越小,车辆的通行能力越强。(注:叠加分析车辆通行能力的基本方法:平坦+岩石=容易;平坦+砂土=容易;中等+黏土=一般;中等+砂土=困难;中等+岩石=困难;陡峻+岩石=困难;陡峻+砂土=困难;陡峻+黏土=困难)读下图,完成3~4题。

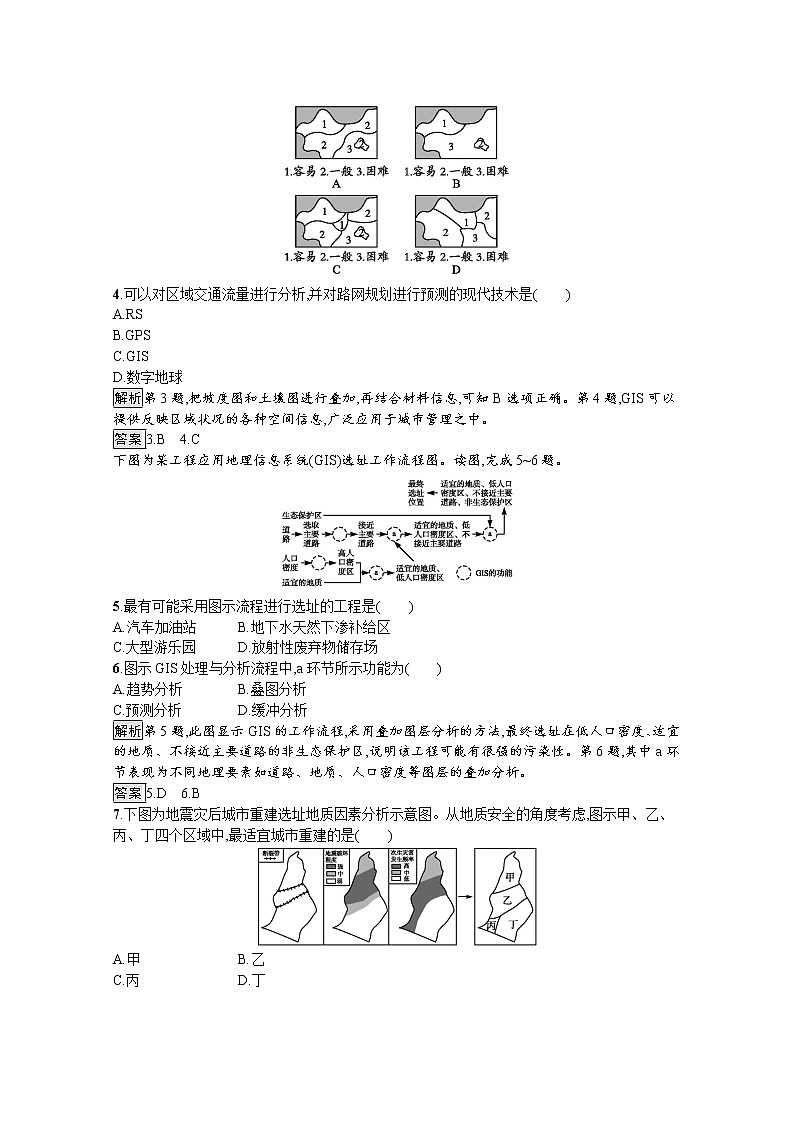

3.下图为车辆通行能力图,正确的是( )





4.可以对区域交通流量进行分析,并对路网规划进行预测的现代技术是( )


A.RS


B.GPS


C.GIS


D.数字地球


解析第3题,把坡度图和土壤图进行叠加,再结合材料信息,可知B选项正确。第4题,GIS可以提供反映区域状况的各种空间信息,广泛应用于城市管理之中。


答案3.B 4.C


下图为某工程应用地理信息系统(GIS)选址工作流程图。读图,完成5~6题。





5.最有可能采用图示流程进行选址的工程是( )


A.汽车加油站B.地下水天然下渗补给区


C.大型游乐园D.放射性废弃物储存场


6.图示GIS处理与分析流程中,a环节所示功能为( )


A.趋势分析B.叠图分析


C.预测分析D.缓冲分析


解析第5题,此图显示GIS的工作流程,采用叠加图层分析的方法,最终选址在低人口密度、适宜的地质、不接近主要道路的非生态保护区,说明该工程可能有很强的污染性。第6题,其中a环节表现为不同地理要素如道路、地质、人口密度等图层的叠加分析。


答案5.D 6.B


7.下图为地震灾后城市重建选址地质因素分析示意图。从地质安全的角度考虑,图示甲、乙、丙、丁四个区域中,最适宜城市重建的是( )





A.甲B.乙


C.丙D.丁


解析将四幅图叠加分析可知,图中丁区域距断裂带较远,地震破坏程度较弱,次生灾害发生频率较低,最适宜城市重建。


答案D

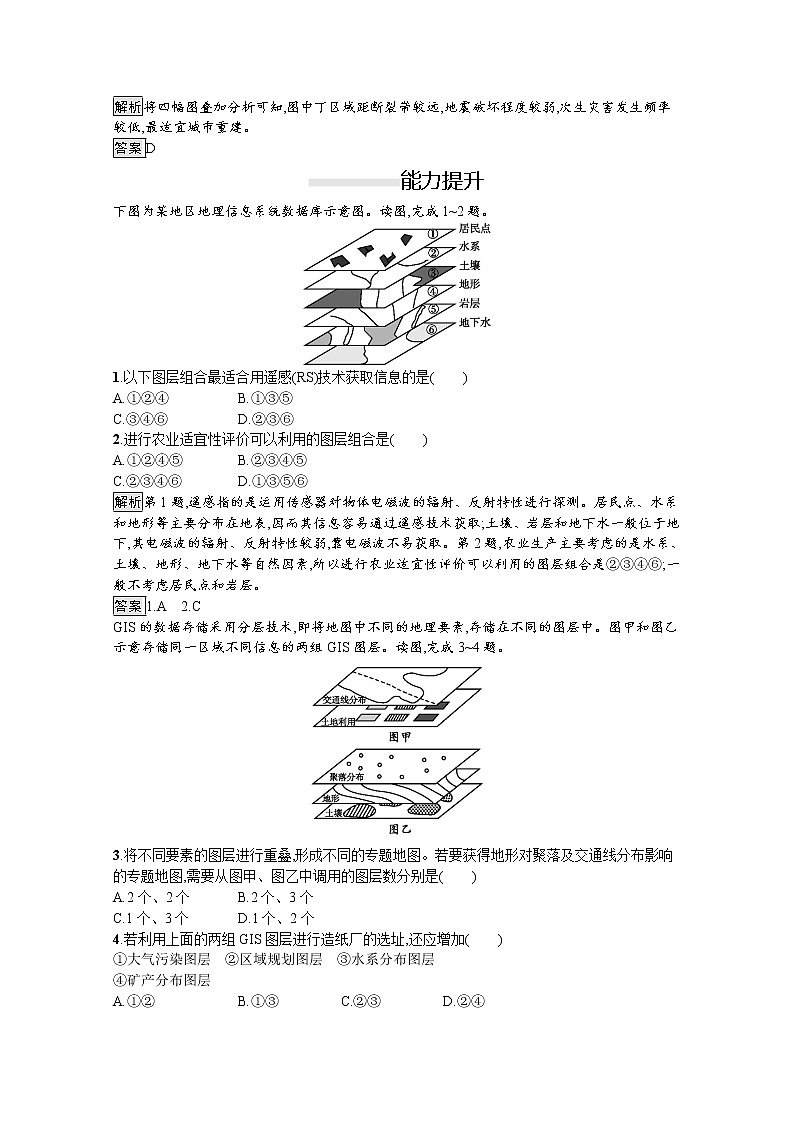

能力提升


下图为某地区地理信息系统数据库示意图。读图,完成1~2题。





1.以下图层组合最适合用遥感(RS)技术获取信息的是( )


A.①②④B.①③⑤


C.③④⑥D.②③⑥


2.进行农业适宜性评价可以利用的图层组合是( )


A.①②④⑤B.②③④⑤


C.②③④⑥D.①③⑤⑥


解析第1题,遥感指的是运用传感器对物体电磁波的辐射、反射特性进行探测。居民点、水系和地形等主要分布在地表,因而其信息容易通过遥感技术获取;土壤、岩层和地下水一般位于地下,其电磁波的辐射、反射特性较弱,靠电磁波不易获取。第2题,农业生产主要考虑的是水系、土壤、地形、地下水等自然因素,所以进行农业适宜性评价可以利用的图层组合是②③④⑥;一般不考虑居民点和岩层。


答案1.A 2.C


GIS的数据存储采用分层技术,即将地图中不同的地理要素,存储在不同的图层中。图甲和图乙示意存储同一区域不同信息的两组GIS图层。读图,完成3~4题。





3.将不同要素的图层进行重叠,形成不同的专题地图。若要获得地形对聚落及交通线分布影响的专题地图,需要从图甲、图乙中调用的图层数分别是( )


A.2个、2个B.2个、3个


C.1个、3个D.1个、2个


4.若利用上面的两组GIS图层进行造纸厂的选址,还应增加( )


①大气污染图层 ②区域规划图层 ③水系分布图层


④矿产分布图层


A.①②B.①③C.②③D.②④


解析第3题,将地形图层与聚落分布图层、交通线分布图层叠加可形成地形对聚落及交通线分布影响的专题地图。第4题,造纸厂会造成水污染,应布局在城市河流的下游地区,因此需要考虑水系分布,同时,也会对城市功能区的布局产生影响,因此选址时要考虑区域规划。


答案3.D 4.C


下面是我国东南某区域借助GIS识别生态、生产和生活空间的一组图像资料。读图,完成5~6题。





5.图中( )


A.甲地宜大规模种植水稻


B.乙河自南向北流,流速较快


C.丙地的城镇化水平最低


D.丁地比戊地更宜建高速公路


6.在进行绿色宜居城镇发展规划时,还需要叠加该区域的( )


①降水分布图 ②土地利用图 ③空气质量图 ④矿产分布图 ⑤人口分布图


A.①②B.③④C.②③⑤D.①③⑤


解析第5题,读图a,甲地平原零碎分散,面积小,不适宜大规模种植水稻;读图b,河流明显向南部汇聚,可知乙河自北向南流;读图c、图d,丙地供水网最密集,交通线密度大,所以丙地的城镇化水平高;丁地为城市外部边缘,戊地过于贴近城区,因此,丁地比戊地更适合建高速公路。第6题,在进行绿色宜居城镇发展规划时,利用GIS进行叠加分析,除了题中给出的4幅图外,还需要土地利用图、空气质量图、人口分布图等图层;因为已经有供水网络图,所以无须降水分布图;矿产分布图常用于工业规划,与此主题关系不大。


答案5.D 6.C


下列地图信息是为研究某城市功能区分布而建立的地理信息系统(GIS)图层。据此完成7~8题。


交通线图层


人口密度图层


地价图层





1 表示主干道


2 表示次干道


3 表示支路 1 表示10万人/km2


至15万人/km2


2 表示5万人/km2


至10万人/km2


3 表示5万人/km2


以下 1 表示2万元/m2


以上


2 表示1万元/m2


至2万元/m2


3 表示1万元/m2


以下


7.图中M地最适宜布局( )


A.银行B.学校


C.工厂D.居民住宅


8.图中数字信息最合适的服务对象是( )


A.旅游部门B.住房建设部门


C.消防部门D.民政部门


解析第7题,由图可看出M地位于主干道上,交通便利;人口密度为5万人/km2至10万人/km2,人口密度较大;地价在2万元/m2以上,地价最高,故M地最适宜布局商业(或服务业),如银行。第8题,给出的图层有交通线图层、人口密度图层、地价图层,这些图层叠加可以为商业选址、城市规划、住房建设等部门提供服务。


答案7.A 8.B


9.华北电力系统引入了GIS系统,旨在提供华北电力局管辖范围内输电网和变电电力设备的GIS管理、输变电地区图解决方案、GIS网络信息发布并对输变电的直升机巡线提供辅助工具。系统同时涉及与华北电力局所属的各分公司GIS系统的接口、与雷达定位系统的接口以及与MIS系统的接口,该系统已开始运行,目前该系统运行状况良好,已经开始逐渐为各生产单位的生产、管理发挥重要的作用。根据材料和图,完成下列各题。





用来存储不同信息的GIS图层


(1)GIS的工作过程需要哪些环节?


(2)该系统中,查询某电站的信息属于典型的什么应用?


(3)要在该电网内某地新建一座火电站,使用该系统进行分析和决策。分析时可能利用图中哪些图层叠加?除此之外还可能用到哪些图层?


解析第(1)题,说明GIS的工作过程即可。第(2)题,查询某电站的信息属于GIS的应用。第(3)题,建火电站必须考虑当地居民点的分布、水系特点、当地土地利用和地形特点,这些都和火电站修建及运行相关,地块与建火电站关系不大。除此之外还应考虑煤炭运输(交通图层)、风向风频及降水(气候图层)等。


答案(1)包括信息输入、数据处理、数据库管理、空间分析以及信息输出等环节。


(2)GIS。


(3)居民点、地形、水系和土地利用图层。除此之外,还可能用到交通图层、气候图层等。3
