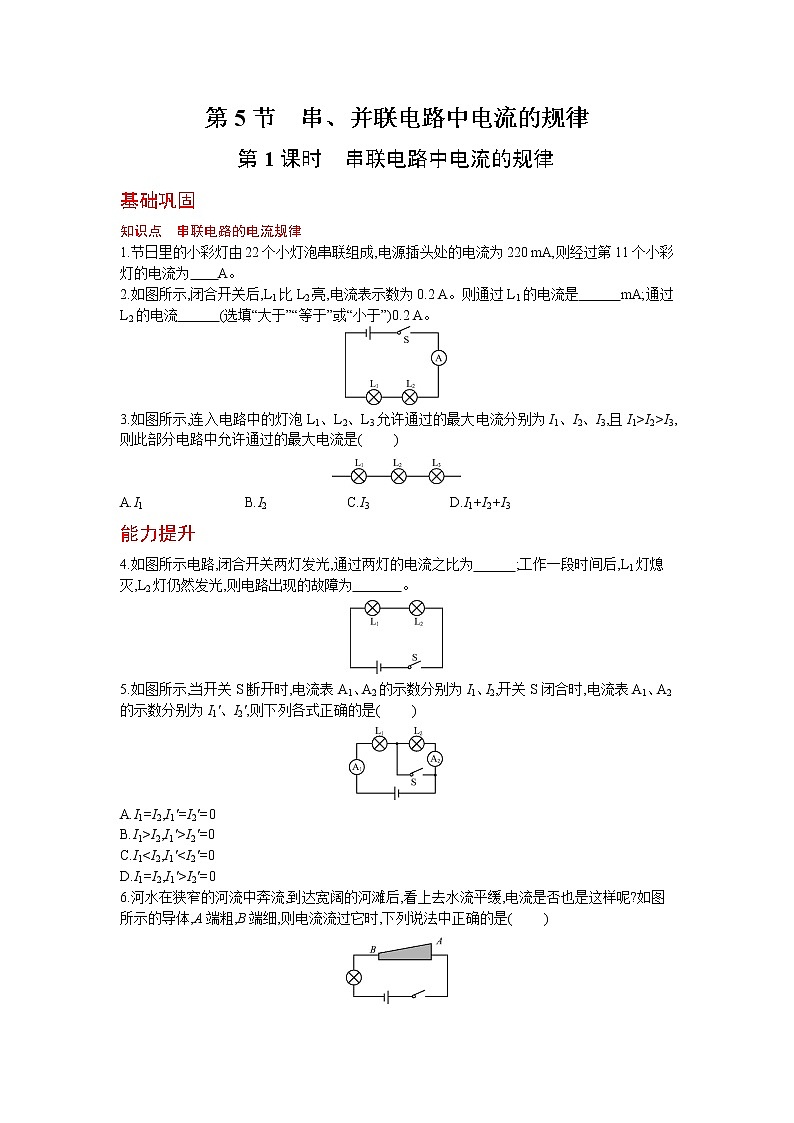

第1课时 串联电路中电流的规律


基础巩固


知识点 串联电路的电流规律


1.节日里的小彩灯由22个小灯泡串联组成,电源插头处的电流为220 mA,则经过第11个小彩灯的电流为 A。


2.如图所示,闭合开关后,L1比L2亮,电流表示数为0.2 A。则通过L1的电流是 mA;通过L2的电流 (选填“大于”“等于”或“小于”)0.2 A。





3.如图所示,连入电路中的灯泡L1、L2、L3允许通过的最大电流分别为I1、I2、I3,且I1>I2>I3,则此部分电路中允许通过的最大电流是( )





A.I1B.I2C.I3D.I1+I2+I3


能力提升


4.如图所示电路,闭合开关两灯发光,通过两灯的电流之比为 ;工作一段时间后,L1灯熄灭,L2灯仍然发光,则电路出现的故障为 。





5.如图所示,当开关S断开时,电流表A1、A2的示数分别为I1、I2,开关S闭合时,电流表A1、A2的示数分别为I1'、I2',则下列各式正确的是( )





A.I1=I2,I1'=I2'=0


B.I1>I2,I1'>I2'=0


C.I1

D.I1=I2,I1'>I2'=0


6.河水在狭窄的河流中奔流,到达宽阔的河滩后,看上去水流平缓,电流是否也是这样呢?如图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )





A.从A到B,电流逐渐增大


B.从A到B,电流逐渐减小


C.从A到B,电流大小不变


D.无法比较A、B两端电流的大小


拓展延伸


7.如图所示为同学们在做“探究串联电路电流的规律”的实验。





(1)在连接电路时,开关S应断开,目的是 ;在使用电流表试触时,应该选择的量程是 0~3 A (选填“0~0.6 A”或“0~3 A”);


(2)如表是三次测量的数据记录,其中错误的一个数据是 ,剔除错误的数据,在实验误差允许的范围内通过分析可得出结论:串联电路中 ;





(3)实验中要换上规格不同的小灯泡,多测几组数据,目的是 (选填“减小误差”或“使结论具有普遍性”)。





参考答案


1. 0.22


2. 200 等于


3. C


4. 1∶1 L1短路


5.D


6. C


7.(1)保护电路 0~3 A


(2) 1.5 A 各处的电流相等


(3)使结论具有普遍性





A点的电流
B点的电流
C点的电流
第一次测量
0.3 A
0.3 A
1.5 A
第二次测量
0.4 A
0.4 A
0.4 A
第三次测量
0.48 A
0.47 A
0.48 A
