2021届高三化学一轮复习重点专题5——化学反应速率、平衡图像识图策略（练习）解析版
展开

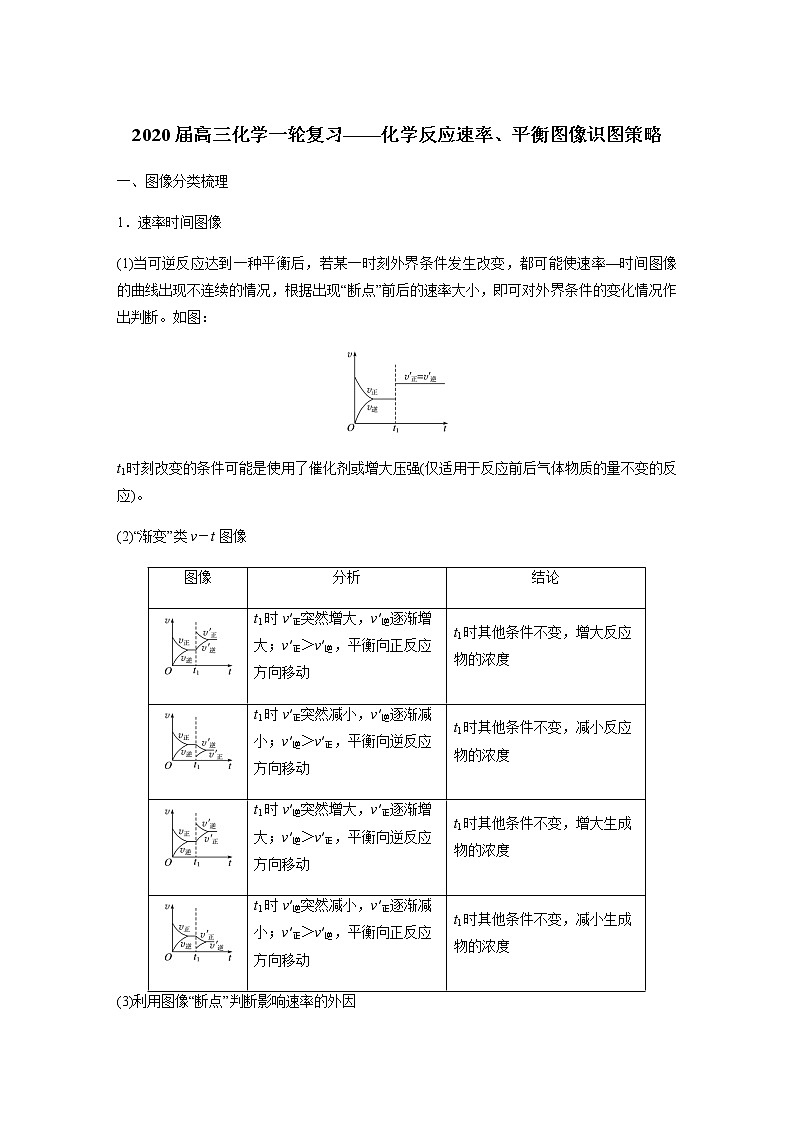

2020届高三化学一轮复习——化学反应速率、平衡图像识图策略
一、图像分类梳理
1．速率时间图像
(1)当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率—时间图像的曲线出现不连续的情况，根据出现“断点”前后的速率大小，即可对外界条件的变化情况作出判断。如图：
t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。
(2)“渐变”类v－t图像
图像
分析
结论
t1时v′正突然增大，v′逆逐渐增大；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，增大反应物的浓度
t1时v′正突然减小，v′逆逐渐减小；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，减小反应物的浓度
t1时v′逆突然增大，v′正逐渐增大；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，增大生成物的浓度
t1时v′逆突然减小，v′正逐渐减小；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，减小生成物的浓度

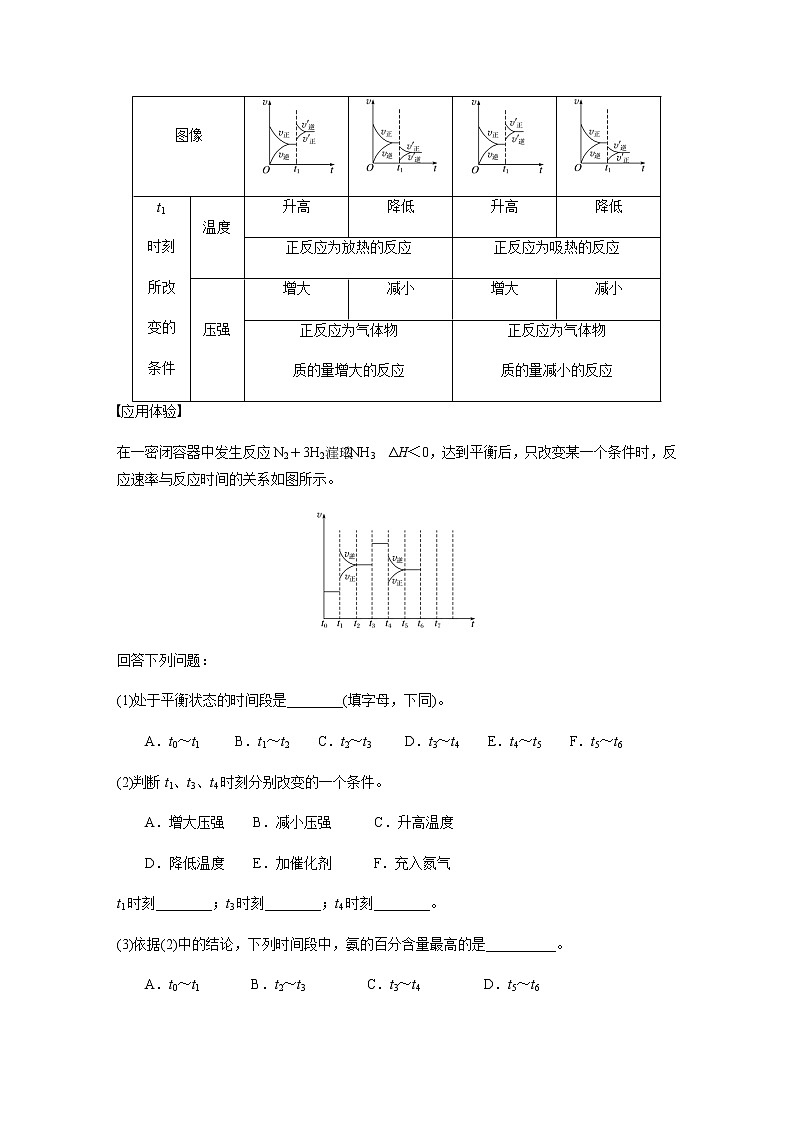

(3)利用图像“断点”判断影响速率的外因
图像
t1
时刻
所改
变的
条件
温度
升高
降低
升高
降低
正反应为放热的反应
正反应为吸热的反应
压强
增大
减小
增大
减小
正反应为气体物
质的量增大的反应
正反应为气体物
质的量减小的反应
应用体验
在一密闭容器中发生反应N2＋3H22NH3 ΔH＜0，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。
回答下列问题：
(1)处于平衡状态的时间段是________(填字母，下同)。
A．t0～t1 B．t1～t2 C．t2～t3 D．t3～t4 E．t4～t5 F．t5～t6
(2)判断t1、t3、t4时刻分别改变的一个条件。
A．增大压强 B．减小压强 C．升高温度
D．降低温度 E．加催化剂 F．充入氮气
t1时刻________；t3时刻________；t4时刻________。
(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。
A．t0～t1 B．t2～t3 C．t3～t4 D．t5～t6

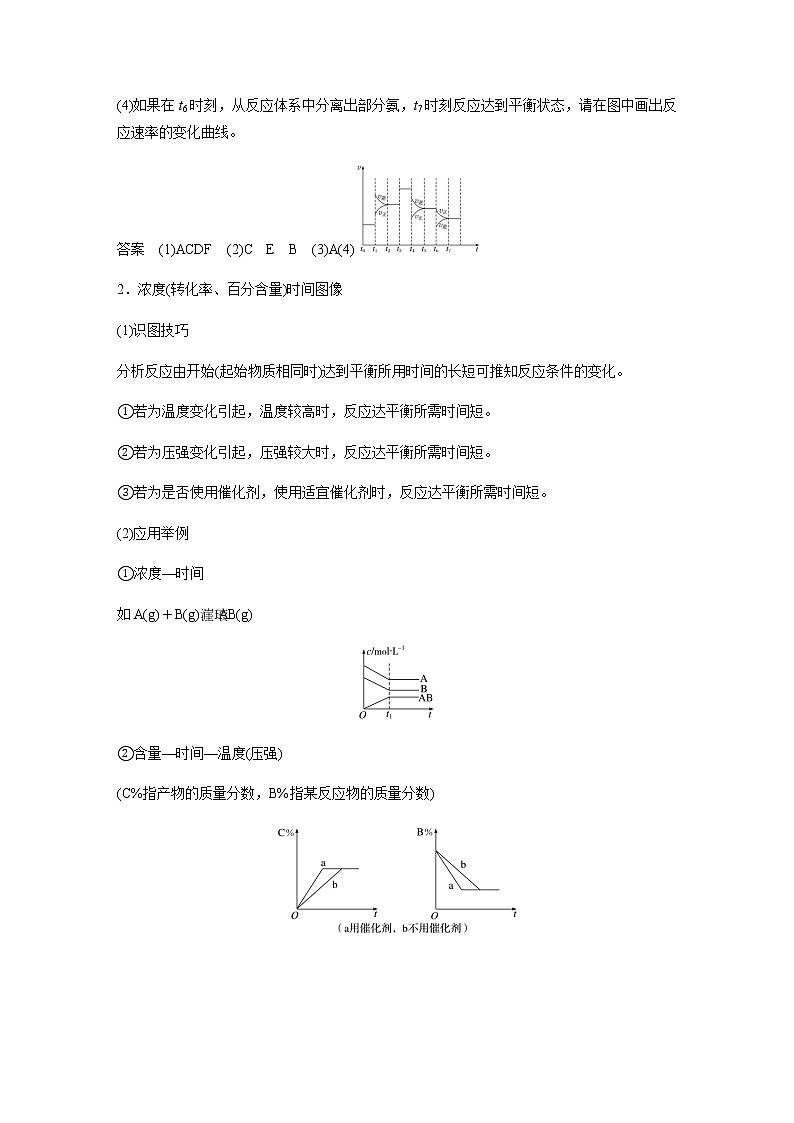

(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。
答案 (1)ACDF (2)C E B (3)A(4)
2．浓度(转化率、百分含量)时间图像
(1)识图技巧
分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化。
①若为温度变化引起，温度较高时，反应达平衡所需时间短。
②若为压强变化引起，压强较大时，反应达平衡所需时间短。
③若为是否使用催化剂，使用适宜催化剂时，反应达平衡所需时间短。
(2)应用举例
①浓度—时间
如A(g)＋B(g)AB(g)
②含量—时间—温度(压强)
(C%指产物的质量分数，B%指某反应物的质量分数)
3．恒压(或恒温)线
(α表示反应物的转化率，c表示反应物的平衡浓度)
图①，若p1>p2>p3，则正反应为气体体积减小的反应，ΔH＜0；
图②，若T1>T2，则正反应为放热反应。
4．几种特殊图像
①对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0。
②对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，L线上所有的点都是平衡点(如下图)。L线的左上方(E点)，A的百分含量大于此压强时平衡体系的A的百分含量，所以，E点v正>v逆；则L线的右下方(F点)，v正＜v逆。
应用体验 ——不定项选择题
1．某化学科研小组研究在其他条件不变时，改变某一条件对化学平衡的影响，得到如下变化规律(图中p表示压强，T表示温度，n表示物质的量)。
根据以上规律判断，下列结论正确的是( )
A．反应Ⅰ：ΔH>0，p2>p1
B．反应Ⅱ：ΔH<0，T1
答案 C
2．在容积均为1 L的三个密闭容器中，分别放入铁粉并充入1 mol CO，控制在不同温度下发生反应Fe(s)＋5CO(g)Fe(CO)5(g)，当反应进行到5 min时，测得CO的体积分数与温度的关系如图所示。下列说法正确的是( )
A．反应进行到5 min时，b容器中v正＝v逆
B．正反应为放热反应，平衡常数：K(T1)>K(T2)
C．b中v正大于a中v逆
D．反应达到平衡时，CO的转化率：b>c>a
答案 BC
3．在一恒容的密闭容器中充入0.1 mol·L－1 CO2、0.1 mol·L－1CH4，在一定条件下发生反应：CH4(g)＋CO2(g)2CO(g)＋2H2(g)，测得CH4平衡转化率与温度、压强关系如图，下列有关说法不正确的是( )
A．上述反应的ΔH<0
B．压强：p4>p3>p2>p1
C．1 100 ℃时该反应的平衡常数约为1.64
D．压强为p4时，在y点：v正>v逆
答案 A
解析 p1、p2、p3、p4是四条等压线，由图像可知，压强一定时，温度越高，CH4的平衡转化率越高，故正反应为吸热反应，ΔH>0，A项错误；该反应为气体分子数增加的反应，压强越高，甲烷的平衡转化率越小，故压强p4>p3>p2>p1，B项正确；压强为p4、温度为1 100 ℃时，甲烷的平衡转化率为80.00%，故平衡时各物质的浓度分别为c(CH4)＝0.02 mol·L－1，c(CO2)＝0.02 mol·L－1，c(CO)＝0.16 mol·L－1，c(H2)＝0.16 mol·L－1，即平衡常数K＝≈1.64，C项正确；压强为p4时，y点未达到平衡，此时v正>v逆，D项正确。
二、复杂化学平衡图像分类突破
【题型特点】
化学平衡图像题，除以常规图像形式(如c—t图、含量—时间—温度图、含量—时间—压强图、恒压线图、恒温线图等)考查平衡知识外，又出现了很多新型图像。这些图像常与生产生活中的实际问题相结合，从反应时间、投料比值、催化剂的选择、转化率等角度考查。图像形式看似更加难辨，所涉问题看似更加复杂，但只要仔细分析，抓住图像中的关键点(常为最高点、最低点、转折点)、看清横坐标、纵坐标代表的条件、弄清曲线的变化趋势，即可将复杂图像转化为常规图像。进而运用化学平衡知识进行解答即可。
典型例题分析
1．转化率—投料比—温度图像
[例1] 将燃煤废气中的CO2转化为甲醚的反应原理为
2CO2(g)＋6H2(g)CH3OCH3(g)＋3H2O(g)
已知在压强为a MPa下，该反应在不同温度、不同投料比时，CO2的转化率见下图：
此反应__________(填“放热”或“吸热”)；若温度不变，提高投料比[n(H2)/n(CO2)]，则K将________(填“增大”“减小”或“不变”)。
解析 当投料比一定时，温度越高，CO2的转化率越低，所以升温，平衡左移，正反应为放热反应。平衡常数只与温度有关，不随投料比的变化而变化。
答案 放热 不变
2．根据图像判断投料比
[例2] 采用一种新型的催化剂(主要成分是Cu—Mn合金)，利用CO和H2制备二甲醚(DME)。
主反应：2CO(g)＋4H2(g)CH3OCH3(g)＋H2O(g)
副反应：CO(g)＋H2O(g)CO2(g)＋H2(g)
CO(g)＋2H2(g)CH3OH(g)
测得反应体系中各物质的产率或转化率与催化剂的关系如图所示。
则催化剂中n(Mn)/n(Cu)约为________时最有利于二甲醚的合成。
解析 由图可知当催化剂中n(Mn)/n(Cu)约为2.0时，CO的转化率最大，生成的二甲醚最多。
答案 2.0
3．废物回收及污染处理图像
[例3] (1)一定条件下，用Fe2O3、NiO或Cr2O3作催化剂对燃煤烟气进行回收。反应为
2CO(g)＋SO2(g)2CO2(g)＋S(l)
ΔH＝－270 kJ·mol－1
①其他条件相同、催化剂不同，SO2的转化率随反应温度的变化如图1，Fe2O3和NiO作催化剂均能使SO2的转化率达到最高，不考虑催化剂价格因素，选择Fe2O3的主要优点是________________________________________________________________________
________________________________________________________________________。
②某科研小组用Fe2O3作催化剂。在380 ℃时，分别研究了[n(CO)∶n(SO2)]为1∶1、3∶1时SO2转化率的变化情况(图2)。则图2中表示n(CO)∶n(SO2)＝3∶1的变化曲线为__________。
(2)目前，科学家正在研究一种以乙烯作为还原剂的脱硝(NO)原理，其脱硝机理示意图如图3，脱硝率与温度、负载率(分子筛中催化剂的质量分数)的关系如图4所示。
①写出该脱硝原理总反应的化学方程式：______________________________________
__________________________________________________________________________。
②为达到最佳脱硝效果，应采取的条件是______________________________________
__________________________________________________________________________。
(3)汽车使用乙醇汽油并不能减少NOx的排放，这使NOx的有效消除成为环保领域的重要课题。某研究小组在实验室以Ag-ZSM-5为催化剂，测得NO转化为N2的转化率随温度变化情况如图5所示。
若不使用CO，温度超过775 K，发现NO的分解率降低，其可能的原因是________________________________________________________________________
________________________________________________________________________；
在n(NO)/n(CO)＝1的条件下，应控制的最佳温度在________左右。
答案 (1)①Fe2O3作催化剂时，在相对较低温度可获得较高的SO2转化率，从而节约能源 ②a
(2)①6NO＋3O2＋2C2H43N2＋4CO2＋4H2O
②350 ℃、负载率3.0%
(3)NO分解反应是放热反应，升高温度不利于分解反应进行 870 K
强化训练
1．臭氧在烟气脱硝中的反应为2NO2(g)＋O3(g)N2O5(g)＋O2(g)。若此反应在恒容密闭容器中进行，相关图像如下，其中对应分析结论正确的是( )
A
B
平衡后升温，NO2含量降低
0～2 s内，v(O3)＝
0.2 mol·L－1·s－1
C
D
v正：b点>a点
b点：v逆>v正
恒温，t1时再充入O3
答案 C
解析 由图可知该反应为放热反应，平衡后升高温度，NO2含量升高，A项错误；0～2 s内，v(O3)＝0.1 mol·L－1·s－1，B项错误；NO2含量相同时，升高温度，速率增大，v正：b点>a点，b点反应逆向进行，故v逆>v正，C项正确；t1时再充入O3，平衡正向移动，v正＞v逆，D项错误。
2．在恒容密闭容器中进行反应：2CO2(g)＋6H2(g)C2H5OH(g)＋3H2O(g) ΔH。在某压强下起始时按不同氢碳比投料(如图中曲线①②③)，测得CO2的平衡转化率与温度的关系如图所示，下列有关说法正确的是( )
A．该反应的ΔH>0
B．氢碳比：①<②<③
C．其他条件不变的情况下，增大容器的体积可提高CO2的转化率
D．若起始CO2的浓度为2 mol·L－1、H2为4 mol·L－1，在图中曲线③氢碳比条件下进行，则400 K时该反应的平衡常数数值约为1.7
答案 D
解析 根据图像可知，在氢碳比相等的条件下，随着温度的升高，CO2的转化率降低，说明升高温度，平衡向逆反应方向移动，因此正反应是放热反应，ΔH<0，A错误；氢碳比越大，CO2的转化率越高，根据图像可知，在温度相等的条件下，CO2的转化率：①>②>③，则氢碳比：①>②>③，B错误；正反应是气体体积减小的反应，因此其他条件不变的情况下，缩小容器的体积，压强增大，平衡向正反应方向移动，可提高CO2的转化率，C错误；根据图像可知，400 K时曲线③中CO2的转化率是50%，这说明消耗CO2 1 mol·L－1，则消耗氢气3 mol·L－1，生成乙醇和水蒸气分别是0.5 mol·L－1、1.5 mol·L－1，剩余CO2和氢气分别是1 mol·L－1、1 mol·
L－1，该温度下平衡常数K＝≈1.7，D正确。
3．(2020·山东等级模拟考，15)热催化合成氨面临的两难问题是：采用高温增大反应速率的同时会因平衡限制导致NH3产率降低。我国科研人员研制了Ti-H-Fe双温区催化剂(Ti-H区域和Fe区域有温度差可超过100 ℃)。Ti-H-Fe双温区催化合成氨的反应历程如图所示，其中吸附在催化剂表面上的物种用*标注。下列说法正确的是( )
A．①为N≡N的断裂过程
B．①②③在高温区发生，④⑤在低温区发生
C．④为N原子由Fe区域向Ti-H区域的传递过程
D．使用Ti-H-Fe双温区催化剂使合成氨反应转变为吸热反应
答案 BC
解析 ①为N2被催化剂吸附，②为形成过渡态过程，③为N≡N断裂过程，④为N原子传递过程，⑤为N—H成键过程。
4、(2019·山东烟台期末)I2在KI溶液中存在下列平衡：I2(aq)＋I－(aq)I(aq) ΔH。某I2、KI混合溶液中，I－的物质的量浓度c(I－)与温度T的关系如图所示(曲线上任何一点都表示平衡状态)。下列说法不正确的是( )
A．该反应ΔH<0
B．若在T1、T2温度下，反应的平衡常数分别为K1、K2，则K1
D．状态A与状态B相比，状态A的c(I)大
答案 BC
解析 温度升高，c(I－)逐渐增大，说明升高温度，化学平衡逆向移动。I2(aq)＋I－(aq)I(aq)的ΔH<0，A项正确；K＝，温度升高，平衡向逆反应方向移动，由于T2>T1，则K1>K2，B项错误；从图中可以看出D点并没有达到平衡状态，c(I－)小于该温度下的平衡浓度，所以反应逆向进行，故v逆>v正，C项错误；升高温度，平衡逆向移动，c(I)变小，T2>T1，所以状态A的c(I)大，D项正确。
5、CO2经催化加氢可合成乙烯：2CO2(g)＋6H2(g)C2H4(g)＋4H2O(g)。0.1 MPa时，按n(CO2)∶n(H2)＝1∶3投料，测得不同温度下平衡时体系中各物质浓度的关系如图，下列叙述不正确的是( )
A．该反应的ΔH＜0
B．曲线b代表H2O的浓度变化
C．N点和M点所处的状态c(H2)不一样
D．其他条件不变，T1 ℃、0.2 MPa下反应达平衡时c(H2)比M点小
答案 CD
解析 温度升高，H2的浓度增大，平衡左移，故逆向吸热，正向放热，ΔH＜0，则曲线a为CO2的浓度变化，根据方程式的比例关系，可知曲线b为H2O的浓度变化，曲线c为C2H4的浓度变化，故A、B正确；N点和M点均处于同一T1 ℃下，所处的状态的c(H2)是一样的，C项错误；其他条件不变，T1 ℃、0.2 MPa相对0.1 MPa，增大了压强，体积减小，c(H2)增大，反应达平衡时c(H2)比M点大，故D项错误。
6、(2020·大连调研)已知反应：CO(g)＋3H2(g)CH4(g)＋H2O(g)。起始以物质的量之比为1∶1充入反应物，不同压强条件下，H2的平衡转化率随温度的变化情况如图所示(M、N点标记为▲)。下列有关说法正确的是( )
A．上述反应的ΔH<0
B．N点时的反应速率一定比M点的快
C．降低温度，H2的转化率可达到100%
D．工业上用此法制取甲烷应采用更高的压强
答案 A
解析 根据图像，随着温度的升高，H2的转化率降低，说明平衡向逆反应方向移动，根据勒夏特列原理，正反应为放热反应，ΔH<0，A项正确；此反应是可逆反应，不能完全进行到底，C项错误；控制合适的温度和压强，既能保证反应速率较快，也能保证H2有较高的转化率，采用更高的压强对设备的要求更高，增加经济成本，D项错误。
7、Bodensteins研究了下列反应：
2HI(g)H2(g)＋I2(g) ΔH＞0
在716 K时，气体混合物中碘化氢的物质的量分数x(HI)与反应时间t的关系如下表：
t/min
0
20
40
60
80
120
x(HI)
1
0.91
0.85
0.815
0.795
0.784
x(HI)
0
0.60
0.73
0.773
0.780
0.784
①根据上述实验结果，该反应的平衡常数K的计算式为
________________________________________________________________________。
②上述反应中，正反应速率为v正＝k正x2(HI)，逆反应速率为v逆＝k逆x(H2)x(I2)，其中k正、k逆为速率常数，则k逆为______(以K和k正表示)。若k正＝0.002 7 min－1，在t＝40 min时，v正＝________min－1。
③由上述实验数据计算得到v正～x(HI)和v逆～x(H2)的关系可用下图表示。当升高到某一温度时，反应重新达到平衡，相应的点分别为______________(填字母)。
答案 ① ②k正/K 1.95×10－3
③A、E
解析 ①2HI(g)H2 (g)＋I2 (g)是反应前后气体物质的量不变的反应。反应后x(HI)＝0.784，则x(H2)＝x(I2)＝0.108，K＝＝＝。②到达平衡时，v正＝v逆，即k正x2(HI)＝k逆x(H2)x(I2)，k逆＝k正·＝k正/K。在t＝40 min时，x(HI)＝0.85，v正＝k正x2(HI)＝0.002 7 min－1×(0.85)2≈1.95×10－3 min－1。③原平衡时，x(HI)为0.784，x(H2)为0.108，二者在图中的纵坐标均约为1.6(因为平衡时v正＝v逆)，升高温度，正、逆反应速率均加快，对应两点在1.6上面，升高温度，平衡向正反应方向移动，x(HI)减小(A点符合)，x(H2)增大(E点符合)。
8、CO2和H2充入一定体积的密闭容器中，反应过程和在两种温度下CH3OH的物质的量随时间的变化如图1所示。
(1)已知图1所示反应每消耗1 mol H2，热量变化是16.3 kJ，则反应的热化学方程式为
________________________________________________________________________。
曲线Ⅰ、Ⅱ对应的平衡常数大小关系为KⅠ________KⅡ(填“>”“＝”或“<”)。
(2)一定温度下，若此反应在恒压容器中进行，能判断该反应达到化学平衡状态的依据是________(填字母)。
a．容器中压强不变
b．H2的体积分数不变
c．c(H2)＝3c(CH3OH)
d．容器中密度不变
e．2个C===O断裂的同时有3个H—H断裂
(3)一定比例的合成气在装有催化剂的反应器中反应12小时，体系中甲醇的产率和催化剂的催化活性与温度的关系如图2所示。
当温度为470 K时，图中P点________(填“是”或“不是”)处于平衡状态。490 K之后，甲醇产率下降的原因是_________________________________________________________。
答案 (1)CO2(g)＋3H2(g)===CH3OH(g)＋H2O(g) ΔH＝－48.9 kJ·mol－1 >
(2)bd (3)不是 反应为放热反应，升高温度，平衡逆向移动，且催化剂活性降低
解析 (1)由题意知每消耗1 mol H2，热量变化是16.3 kJ，又由图1中CH3OH的物质的量随时间的变化图像可知该反应的正反应为放热反应，则该反应的热化学方程式为CO2(g)＋3H2(g)===CH3OH(g)＋H2O(g) ΔH＝－48.9 kJ·mol－1；该反应正反应为放热反应，温度越高该反应的平衡常数越小，所以对应的平衡常数大小关系为KⅠ>KⅡ。
(2)一定温度下发生反应CO2(g)＋3H2(g)===CH3OH(g)＋H2O(g)。因为此反应是在恒压容器中进行，容器中压强始终不变，所以压强不变不能判断反应达到化学平衡状态，a项错误；因为压强恒定，且化学方程式两边计量数之和是不等的，所以H2的体积分数不变能说明反应达到化学平衡状态，b项正确；c(H2)＝3c(CH3OH)不能说明正、逆反应速率相等，所以不能判断化学反应是否达到平衡状态，c项错误；容器中密度ρ＝，反应物和生成物都是气体，因为反应是在恒压容器中进行且反应后气体体积减小，所以密度不变可以说明反应达到化学平衡状态，d项正确；CO2和H2都是反应物，只要2个C===O断裂的同时就有3个H—H断裂，不能说明正反应速率和逆反应速率相等，e项错误。
(3)在490 K之前，甲醇产率随着温度升高而增大的原因是：反应尚未达到平衡，温度越高化学反应速率越快；490 K之后，甲醇产率下降的原因是：反应达到平衡后升高温度，平衡逆向移动，且催化剂活性降低。

一、图像分类梳理
1．速率时间图像
(1)当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率—时间图像的曲线出现不连续的情况，根据出现“断点”前后的速率大小，即可对外界条件的变化情况作出判断。如图：
t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。
(2)“渐变”类v－t图像
图像
分析
结论
t1时v′正突然增大，v′逆逐渐增大；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，增大反应物的浓度
t1时v′正突然减小，v′逆逐渐减小；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，减小反应物的浓度
t1时v′逆突然增大，v′正逐渐增大；v′逆＞v′正，平衡向逆反应方向移动
t1时其他条件不变，增大生成物的浓度
t1时v′逆突然减小，v′正逐渐减小；v′正＞v′逆，平衡向正反应方向移动
t1时其他条件不变，减小生成物的浓度
(3)利用图像“断点”判断影响速率的外因
图像
t1
时刻
所改
变的
条件
温度
升高
降低
升高
降低
正反应为放热的反应
正反应为吸热的反应
压强
增大
减小
增大
减小
正反应为气体物
质的量增大的反应
正反应为气体物
质的量减小的反应
应用体验
在一密闭容器中发生反应N2＋3H22NH3 ΔH＜0，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。
回答下列问题：
(1)处于平衡状态的时间段是________(填字母，下同)。
A．t0～t1 B．t1～t2 C．t2～t3 D．t3～t4 E．t4～t5 F．t5～t6
(2)判断t1、t3、t4时刻分别改变的一个条件。
A．增大压强 B．减小压强 C．升高温度
D．降低温度 E．加催化剂 F．充入氮气
t1时刻________；t3时刻________；t4时刻________。
(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。
A．t0～t1 B．t2～t3 C．t3～t4 D．t5～t6
(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。
答案 (1)ACDF (2)C E B (3)A(4)
2．浓度(转化率、百分含量)时间图像
(1)识图技巧
分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化。
①若为温度变化引起，温度较高时，反应达平衡所需时间短。
②若为压强变化引起，压强较大时，反应达平衡所需时间短。
③若为是否使用催化剂，使用适宜催化剂时，反应达平衡所需时间短。
(2)应用举例
①浓度—时间
如A(g)＋B(g)AB(g)
②含量—时间—温度(压强)
(C%指产物的质量分数，B%指某反应物的质量分数)
3．恒压(或恒温)线
(α表示反应物的转化率，c表示反应物的平衡浓度)
图①，若p1>p2>p3，则正反应为气体体积减小的反应，ΔH＜0；
图②，若T1>T2，则正反应为放热反应。
4．几种特殊图像
①对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点(如下图)；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH＜0。
②对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，L线上所有的点都是平衡点(如下图)。L线的左上方(E点)，A的百分含量大于此压强时平衡体系的A的百分含量，所以，E点v正>v逆；则L线的右下方(F点)，v正＜v逆。
应用体验 ——不定项选择题
1．某化学科研小组研究在其他条件不变时，改变某一条件对化学平衡的影响，得到如下变化规律(图中p表示压强，T表示温度，n表示物质的量)。
根据以上规律判断，下列结论正确的是( )
A．反应Ⅰ：ΔH>0，p2>p1
B．反应Ⅱ：ΔH<0，T1
答案 C
2．在容积均为1 L的三个密闭容器中，分别放入铁粉并充入1 mol CO，控制在不同温度下发生反应Fe(s)＋5CO(g)Fe(CO)5(g)，当反应进行到5 min时，测得CO的体积分数与温度的关系如图所示。下列说法正确的是( )
A．反应进行到5 min时，b容器中v正＝v逆
B．正反应为放热反应，平衡常数：K(T1)>K(T2)
C．b中v正大于a中v逆
D．反应达到平衡时，CO的转化率：b>c>a
答案 BC
3．在一恒容的密闭容器中充入0.1 mol·L－1 CO2、0.1 mol·L－1CH4，在一定条件下发生反应：CH4(g)＋CO2(g)2CO(g)＋2H2(g)，测得CH4平衡转化率与温度、压强关系如图，下列有关说法不正确的是( )
A．上述反应的ΔH<0
B．压强：p4>p3>p2>p1
C．1 100 ℃时该反应的平衡常数约为1.64
D．压强为p4时，在y点：v正>v逆
答案 A
解析 p1、p2、p3、p4是四条等压线，由图像可知，压强一定时，温度越高，CH4的平衡转化率越高，故正反应为吸热反应，ΔH>0，A项错误；该反应为气体分子数增加的反应，压强越高，甲烷的平衡转化率越小，故压强p4>p3>p2>p1，B项正确；压强为p4、温度为1 100 ℃时，甲烷的平衡转化率为80.00%，故平衡时各物质的浓度分别为c(CH4)＝0.02 mol·L－1，c(CO2)＝0.02 mol·L－1，c(CO)＝0.16 mol·L－1，c(H2)＝0.16 mol·L－1，即平衡常数K＝≈1.64，C项正确；压强为p4时，y点未达到平衡，此时v正>v逆，D项正确。
二、复杂化学平衡图像分类突破
【题型特点】
化学平衡图像题，除以常规图像形式(如c—t图、含量—时间—温度图、含量—时间—压强图、恒压线图、恒温线图等)考查平衡知识外，又出现了很多新型图像。这些图像常与生产生活中的实际问题相结合，从反应时间、投料比值、催化剂的选择、转化率等角度考查。图像形式看似更加难辨，所涉问题看似更加复杂，但只要仔细分析，抓住图像中的关键点(常为最高点、最低点、转折点)、看清横坐标、纵坐标代表的条件、弄清曲线的变化趋势，即可将复杂图像转化为常规图像。进而运用化学平衡知识进行解答即可。
典型例题分析
1．转化率—投料比—温度图像
[例1] 将燃煤废气中的CO2转化为甲醚的反应原理为
2CO2(g)＋6H2(g)CH3OCH3(g)＋3H2O(g)
已知在压强为a MPa下，该反应在不同温度、不同投料比时，CO2的转化率见下图：
此反应__________(填“放热”或“吸热”)；若温度不变，提高投料比[n(H2)/n(CO2)]，则K将________(填“增大”“减小”或“不变”)。
解析 当投料比一定时，温度越高，CO2的转化率越低，所以升温，平衡左移，正反应为放热反应。平衡常数只与温度有关，不随投料比的变化而变化。
答案 放热 不变
2．根据图像判断投料比
[例2] 采用一种新型的催化剂(主要成分是Cu—Mn合金)，利用CO和H2制备二甲醚(DME)。
主反应：2CO(g)＋4H2(g)CH3OCH3(g)＋H2O(g)
副反应：CO(g)＋H2O(g)CO2(g)＋H2(g)
CO(g)＋2H2(g)CH3OH(g)
测得反应体系中各物质的产率或转化率与催化剂的关系如图所示。
则催化剂中n(Mn)/n(Cu)约为________时最有利于二甲醚的合成。
解析 由图可知当催化剂中n(Mn)/n(Cu)约为2.0时，CO的转化率最大，生成的二甲醚最多。
答案 2.0
3．废物回收及污染处理图像
[例3] (1)一定条件下，用Fe2O3、NiO或Cr2O3作催化剂对燃煤烟气进行回收。反应为
2CO(g)＋SO2(g)2CO2(g)＋S(l)
ΔH＝－270 kJ·mol－1
①其他条件相同、催化剂不同，SO2的转化率随反应温度的变化如图1，Fe2O3和NiO作催化剂均能使SO2的转化率达到最高，不考虑催化剂价格因素，选择Fe2O3的主要优点是________________________________________________________________________
________________________________________________________________________。
②某科研小组用Fe2O3作催化剂。在380 ℃时，分别研究了[n(CO)∶n(SO2)]为1∶1、3∶1时SO2转化率的变化情况(图2)。则图2中表示n(CO)∶n(SO2)＝3∶1的变化曲线为__________。
(2)目前，科学家正在研究一种以乙烯作为还原剂的脱硝(NO)原理，其脱硝机理示意图如图3，脱硝率与温度、负载率(分子筛中催化剂的质量分数)的关系如图4所示。
①写出该脱硝原理总反应的化学方程式：______________________________________
__________________________________________________________________________。
②为达到最佳脱硝效果，应采取的条件是______________________________________
__________________________________________________________________________。
(3)汽车使用乙醇汽油并不能减少NOx的排放，这使NOx的有效消除成为环保领域的重要课题。某研究小组在实验室以Ag-ZSM-5为催化剂，测得NO转化为N2的转化率随温度变化情况如图5所示。
若不使用CO，温度超过775 K，发现NO的分解率降低，其可能的原因是________________________________________________________________________
________________________________________________________________________；
在n(NO)/n(CO)＝1的条件下，应控制的最佳温度在________左右。
答案 (1)①Fe2O3作催化剂时，在相对较低温度可获得较高的SO2转化率，从而节约能源 ②a
(2)①6NO＋3O2＋2C2H43N2＋4CO2＋4H2O
②350 ℃、负载率3.0%
(3)NO分解反应是放热反应，升高温度不利于分解反应进行 870 K
强化训练
1．臭氧在烟气脱硝中的反应为2NO2(g)＋O3(g)N2O5(g)＋O2(g)。若此反应在恒容密闭容器中进行，相关图像如下，其中对应分析结论正确的是( )
A
B
平衡后升温，NO2含量降低
0～2 s内，v(O3)＝
0.2 mol·L－1·s－1
C
D
v正：b点>a点
b点：v逆>v正
恒温，t1时再充入O3
答案 C
解析 由图可知该反应为放热反应，平衡后升高温度，NO2含量升高，A项错误；0～2 s内，v(O3)＝0.1 mol·L－1·s－1，B项错误；NO2含量相同时，升高温度，速率增大，v正：b点>a点，b点反应逆向进行，故v逆>v正，C项正确；t1时再充入O3，平衡正向移动，v正＞v逆，D项错误。
2．在恒容密闭容器中进行反应：2CO2(g)＋6H2(g)C2H5OH(g)＋3H2O(g) ΔH。在某压强下起始时按不同氢碳比投料(如图中曲线①②③)，测得CO2的平衡转化率与温度的关系如图所示，下列有关说法正确的是( )
A．该反应的ΔH>0
B．氢碳比：①<②<③
C．其他条件不变的情况下，增大容器的体积可提高CO2的转化率
D．若起始CO2的浓度为2 mol·L－1、H2为4 mol·L－1，在图中曲线③氢碳比条件下进行，则400 K时该反应的平衡常数数值约为1.7
答案 D
解析 根据图像可知，在氢碳比相等的条件下，随着温度的升高，CO2的转化率降低，说明升高温度，平衡向逆反应方向移动，因此正反应是放热反应，ΔH<0，A错误；氢碳比越大，CO2的转化率越高，根据图像可知，在温度相等的条件下，CO2的转化率：①>②>③，则氢碳比：①>②>③，B错误；正反应是气体体积减小的反应，因此其他条件不变的情况下，缩小容器的体积，压强增大，平衡向正反应方向移动，可提高CO2的转化率，C错误；根据图像可知，400 K时曲线③中CO2的转化率是50%，这说明消耗CO2 1 mol·L－1，则消耗氢气3 mol·L－1，生成乙醇和水蒸气分别是0.5 mol·L－1、1.5 mol·L－1，剩余CO2和氢气分别是1 mol·L－1、1 mol·
L－1，该温度下平衡常数K＝≈1.7，D正确。
3．(2020·山东等级模拟考，15)热催化合成氨面临的两难问题是：采用高温增大反应速率的同时会因平衡限制导致NH3产率降低。我国科研人员研制了Ti-H-Fe双温区催化剂(Ti-H区域和Fe区域有温度差可超过100 ℃)。Ti-H-Fe双温区催化合成氨的反应历程如图所示，其中吸附在催化剂表面上的物种用*标注。下列说法正确的是( )
A．①为N≡N的断裂过程
B．①②③在高温区发生，④⑤在低温区发生
C．④为N原子由Fe区域向Ti-H区域的传递过程
D．使用Ti-H-Fe双温区催化剂使合成氨反应转变为吸热反应
答案 BC
解析 ①为N2被催化剂吸附，②为形成过渡态过程，③为N≡N断裂过程，④为N原子传递过程，⑤为N—H成键过程。
4、(2019·山东烟台期末)I2在KI溶液中存在下列平衡：I2(aq)＋I－(aq)I(aq) ΔH。某I2、KI混合溶液中，I－的物质的量浓度c(I－)与温度T的关系如图所示(曲线上任何一点都表示平衡状态)。下列说法不正确的是( )
A．该反应ΔH<0
B．若在T1、T2温度下，反应的平衡常数分别为K1、K2，则K1
D．状态A与状态B相比，状态A的c(I)大
答案 BC
解析 温度升高，c(I－)逐渐增大，说明升高温度，化学平衡逆向移动。I2(aq)＋I－(aq)I(aq)的ΔH<0，A项正确；K＝，温度升高，平衡向逆反应方向移动，由于T2>T1，则K1>K2，B项错误；从图中可以看出D点并没有达到平衡状态，c(I－)小于该温度下的平衡浓度，所以反应逆向进行，故v逆>v正，C项错误；升高温度，平衡逆向移动，c(I)变小，T2>T1，所以状态A的c(I)大，D项正确。
5、CO2经催化加氢可合成乙烯：2CO2(g)＋6H2(g)C2H4(g)＋4H2O(g)。0.1 MPa时，按n(CO2)∶n(H2)＝1∶3投料，测得不同温度下平衡时体系中各物质浓度的关系如图，下列叙述不正确的是( )
A．该反应的ΔH＜0
B．曲线b代表H2O的浓度变化
C．N点和M点所处的状态c(H2)不一样
D．其他条件不变，T1 ℃、0.2 MPa下反应达平衡时c(H2)比M点小
答案 CD
解析 温度升高，H2的浓度增大，平衡左移，故逆向吸热，正向放热，ΔH＜0，则曲线a为CO2的浓度变化，根据方程式的比例关系，可知曲线b为H2O的浓度变化，曲线c为C2H4的浓度变化，故A、B正确；N点和M点均处于同一T1 ℃下，所处的状态的c(H2)是一样的，C项错误；其他条件不变，T1 ℃、0.2 MPa相对0.1 MPa，增大了压强，体积减小，c(H2)增大，反应达平衡时c(H2)比M点大，故D项错误。
6、(2020·大连调研)已知反应：CO(g)＋3H2(g)CH4(g)＋H2O(g)。起始以物质的量之比为1∶1充入反应物，不同压强条件下，H2的平衡转化率随温度的变化情况如图所示(M、N点标记为▲)。下列有关说法正确的是( )
A．上述反应的ΔH<0
B．N点时的反应速率一定比M点的快
C．降低温度，H2的转化率可达到100%
D．工业上用此法制取甲烷应采用更高的压强
答案 A
解析 根据图像，随着温度的升高，H2的转化率降低，说明平衡向逆反应方向移动，根据勒夏特列原理，正反应为放热反应，ΔH<0，A项正确；此反应是可逆反应，不能完全进行到底，C项错误；控制合适的温度和压强，既能保证反应速率较快，也能保证H2有较高的转化率，采用更高的压强对设备的要求更高，增加经济成本，D项错误。
7、Bodensteins研究了下列反应：
2HI(g)H2(g)＋I2(g) ΔH＞0
在716 K时，气体混合物中碘化氢的物质的量分数x(HI)与反应时间t的关系如下表：
t/min
0
20
40
60
80
120
x(HI)
1
0.91
0.85
0.815
0.795
0.784
x(HI)
0
0.60
0.73
0.773
0.780
0.784
①根据上述实验结果，该反应的平衡常数K的计算式为
________________________________________________________________________。
②上述反应中，正反应速率为v正＝k正x2(HI)，逆反应速率为v逆＝k逆x(H2)x(I2)，其中k正、k逆为速率常数，则k逆为______(以K和k正表示)。若k正＝0.002 7 min－1，在t＝40 min时，v正＝________min－1。
③由上述实验数据计算得到v正～x(HI)和v逆～x(H2)的关系可用下图表示。当升高到某一温度时，反应重新达到平衡，相应的点分别为______________(填字母)。
答案 ① ②k正/K 1.95×10－3
③A、E
解析 ①2HI(g)H2 (g)＋I2 (g)是反应前后气体物质的量不变的反应。反应后x(HI)＝0.784，则x(H2)＝x(I2)＝0.108，K＝＝＝。②到达平衡时，v正＝v逆，即k正x2(HI)＝k逆x(H2)x(I2)，k逆＝k正·＝k正/K。在t＝40 min时，x(HI)＝0.85，v正＝k正x2(HI)＝0.002 7 min－1×(0.85)2≈1.95×10－3 min－1。③原平衡时，x(HI)为0.784，x(H2)为0.108，二者在图中的纵坐标均约为1.6(因为平衡时v正＝v逆)，升高温度，正、逆反应速率均加快，对应两点在1.6上面，升高温度，平衡向正反应方向移动，x(HI)减小(A点符合)，x(H2)增大(E点符合)。
8、CO2和H2充入一定体积的密闭容器中，反应过程和在两种温度下CH3OH的物质的量随时间的变化如图1所示。
(1)已知图1所示反应每消耗1 mol H2，热量变化是16.3 kJ，则反应的热化学方程式为
________________________________________________________________________。
曲线Ⅰ、Ⅱ对应的平衡常数大小关系为KⅠ________KⅡ(填“>”“＝”或“<”)。
(2)一定温度下，若此反应在恒压容器中进行，能判断该反应达到化学平衡状态的依据是________(填字母)。
a．容器中压强不变
b．H2的体积分数不变
c．c(H2)＝3c(CH3OH)
d．容器中密度不变
e．2个C===O断裂的同时有3个H—H断裂
(3)一定比例的合成气在装有催化剂的反应器中反应12小时，体系中甲醇的产率和催化剂的催化活性与温度的关系如图2所示。
当温度为470 K时，图中P点________(填“是”或“不是”)处于平衡状态。490 K之后，甲醇产率下降的原因是_________________________________________________________。
答案 (1)CO2(g)＋3H2(g)===CH3OH(g)＋H2O(g) ΔH＝－48.9 kJ·mol－1 >
(2)bd (3)不是 反应为放热反应，升高温度，平衡逆向移动，且催化剂活性降低
解析 (1)由题意知每消耗1 mol H2，热量变化是16.3 kJ，又由图1中CH3OH的物质的量随时间的变化图像可知该反应的正反应为放热反应，则该反应的热化学方程式为CO2(g)＋3H2(g)===CH3OH(g)＋H2O(g) ΔH＝－48.9 kJ·mol－1；该反应正反应为放热反应，温度越高该反应的平衡常数越小，所以对应的平衡常数大小关系为KⅠ>KⅡ。
(2)一定温度下发生反应CO2(g)＋3H2(g)===CH3OH(g)＋H2O(g)。因为此反应是在恒压容器中进行，容器中压强始终不变，所以压强不变不能判断反应达到化学平衡状态，a项错误；因为压强恒定，且化学方程式两边计量数之和是不等的，所以H2的体积分数不变能说明反应达到化学平衡状态，b项正确；c(H2)＝3c(CH3OH)不能说明正、逆反应速率相等，所以不能判断化学反应是否达到平衡状态，c项错误；容器中密度ρ＝，反应物和生成物都是气体，因为反应是在恒压容器中进行且反应后气体体积减小，所以密度不变可以说明反应达到化学平衡状态，d项正确；CO2和H2都是反应物，只要2个C===O断裂的同时就有3个H—H断裂，不能说明正反应速率和逆反应速率相等，e项错误。
(3)在490 K之前，甲醇产率随着温度升高而增大的原因是：反应尚未达到平衡，温度越高化学反应速率越快；490 K之后，甲醇产率下降的原因是：反应达到平衡后升高温度，平衡逆向移动，且催化剂活性降低。
