教科版九年级上册2 电功率优秀巩固练习

这是一份教科版九年级上册2 电功率优秀巩固练习，共7页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

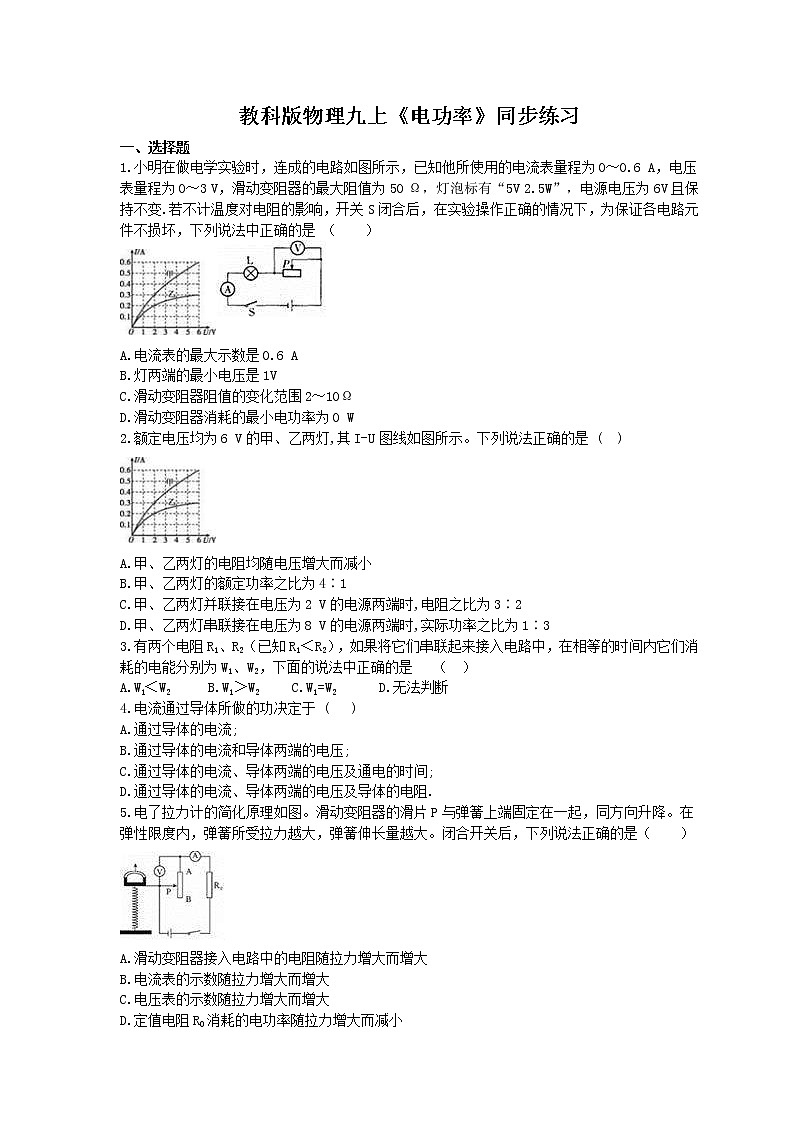

一、选择题


1.小明在做电学实验时，连成的电路如图所示，已知他所使用的电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器的最大阻值为50 Ω，灯泡标有“5V 2.5W”，电源电压为6V且保持不变.若不计温度对电阻的影响，开关S闭合后，在实验操作正确的情况下，为保证各电路元件不损坏，下列说法中正确的是 （ ）





A.电流表的最大示数是0.6 A


B.灯两端的最小电压是1V


C.滑动变阻器阻值的变化范围2～10Ω


D.滑动变阻器消耗的最小电功率为0 W


2.额定电压均为6 V的甲、乙两灯,其I-U图线如图所示。下列说法正确的是 ( )





A.甲、乙两灯的电阻均随电压增大而减小


B.甲、乙两灯的额定功率之比为4∶1


C.甲、乙两灯并联接在电压为2 V的电源两端时,电阻之比为3∶2


D.甲、乙两灯串联接在电压为8 V的电源两端时,实际功率之比为1∶3


3.有两个电阻R1、R2（已知R1＜R2），如果将它们串联起来接入电路中，在相等的时间内它们消耗的电能分别为W1、W2，下面的说法中正确的是 （ ）


A.W1＜W2 B.W1＞W2 C.W1=W2 D.无法判断


4.电流通过导体所做的功决定于 ( )


A.通过导体的电流;


B.通过导体的电流和导体两端的电压;


C.通过导体的电流、导体两端的电压及通电的时间;


D.通过导体的电流、导体两端的电压及导体的电阻.


5.电了拉力计的简化原理如图。滑动变阻器的滑片P与弹簧上端固定在一起，同方向升降。在弹性限度内，弹簧所受拉力越大，弹簧伸长量越大。闭合开关后，下列说法正确的是（ ）





A.滑动变阻器接入电路中的电阻随拉力增大而增大


B.电流表的示数随拉力增大而增大


C.电压表的示数随拉力增大而增大


D.定值电阻R0消耗的电功率随拉力增大而减小

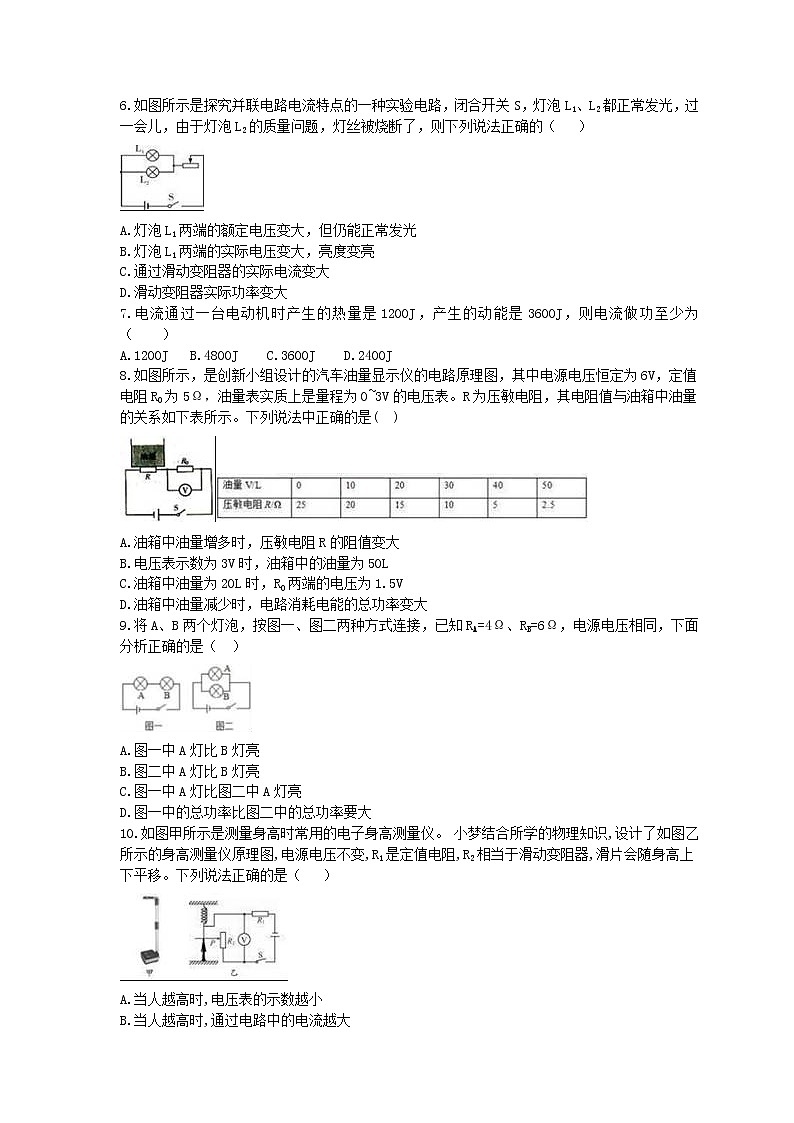

6.如图所示是探究并联电路电流特点的一种实验电路，闭合开关S，灯泡L1、L2都正常发光，过一会儿，由于灯泡L2的质量问题，灯丝被烧断了，则下列说法正确的（ ）





A.灯泡L1两端的额定电压变大，但仍能正常发光


B.灯泡L1两端的实际电压变大，亮度变亮


C.通过滑动变阻器的实际电流变大


D.滑动变阻器实际功率变大


7.电流通过一台电动机时产生的热量是1200J，产生的动能是3600J，则电流做功至少为（ ）


A.1200J B.4800J C.3600J D.2400J


8.如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒定为6V，定值电阻R0为5Ω，油量表实质上是量程为0~3V的电压表。R为压敏电阻，其电阻值与油箱中油量的关系如下表所示。下列说法中正确的是( )





A.油箱中油量增多时，压敏电阻R的阻值变大


B.电压表示数为3V时，油箱中的油量为50L


C.油箱中油量为20L时，R0两端的电压为1.5V


D.油箱中油量减少时，电路消耗电能的总功率变大


9.将A、B两个灯泡，按图一、图二两种方式连接，已知RA=4Ω、RB=6Ω，电源电压相同，下面分析正确的是（ ）





A.图一中A灯比B灯亮


B.图二中A灯比B灯亮


C.图一中A灯比图二中A灯亮


D.图一中的总功率比图二中的总功率要大


10.如图甲所示是测量身高时常用的电子身高测量仪。 小梦结合所学的物理知识,设计了如图乙所示的身高测量仪原理图,电源电压不变,R1是定值电阻,R2相当于滑动变阻器,滑片会随身高上下平移。下列说法正确的是（ ）





A.当人越高时,电压表的示数越小


B.当人越高时,通过电路中的电流越大


C.当人越高时,电路中消耗的电功率越小


D.电路中的电阻 R1 不起作用,可以去掉


11.下列描述最接近实际的是（ ）


A.人体的正常体温是 42 ℃


B.高铁的正常行驶速度可达 300 km/h


C.重庆地区大气压的值大约是 100 Pa


D.一台柜式空调正常工作 1 小时消耗的电能约为 0.1kW·h


12.在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示。则下列说法正确的是（ ）





A.电压表V1对应的是图线②


B.电压满足Uc=Ua+Ua’


C.R2的最大阻值小于R1的阻值


D.电路的最大总功率为2UbIb


二、填空题


13.如图所示电路，电源电压恒定，R1=20Ω，R2=10Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为__________V。当S2闭合，S1、S3断开时，电路总功率为P1；当S1、S3闭合，S2断开时，电路总功率为P2，则P1∶P2=__________。





14.如图所示的电路中，电源电压不变.闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W;当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W.则下列说法正确的是（ ）





A.电源电压为8V


B.小灯泡正常发光时的电阻为10Ω


C.滑动变阻器的最大阻值为20Ω


D.滑片P在最右端时，滑动变阻器消耗的功率为3.2W


15.如图所示的电路中,L1标有“6 V 3 W,L2标有“3 V 3 W”,闭合开关S后,两灯均发光,此时电路的总电阻R总= Ω,两电压表示数之比U1∶U2= ;若将两灯并联后接入3 V电路中,则两灯的实际功率之比P1∶P2= 。(不计温度对灯丝电阻的影响)





16.电能表是测量_____的仪表，小红同学家中电能表月初和月底的读数如图所示， 则这个月家里用了_____度电，小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/kW·h”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为_____W。





17.小宇用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试，电源电压恒为9V，电阻箱R0的阻值可在0—9999Ω之间调节，根据所测数据作出了灯丝的I—U图像（如图乙所示），根据图像可知小灯泡正常发光时的电阻为 Ω；如果将电阻箱R0的阻值调为10Ω，通电10s电流通过R0所做的功为 J。





18.一个电烙铁接在家庭电路上, 通过它的电流强度是0.5A,正常工作10s电流做功 J。


三、计算题


19.如图所示的电路中，电源电压恒定不变，电压表的量程为0～15V，电流表的量程为0～0.6A，灯L上标有“6V 3W”字样（不考虑灯丝电阻随温度的变化），定值电阻R2=30Ω.当只闭合开关S1、S2，调节滑片P至距B端一处时，灯L正常工作；当只闭合开关S1、S3，调节滑片P至中点处时，电流表示数为0.3A，求：


（1）灯泡的电阻；


（2）电源电压；


（3）在保证电路各元件安全的情况下，只闭合开关S1、S2时，灯L消耗的电功率范围。





























参考答案


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：A


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：B。


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：6；2∶9；


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：15 5∶1 1∶4


LISTNUM OutlineDefault \l 3 答案为：电功；82；600


LISTNUM OutlineDefault \l 3 答案为：10 36


LISTNUM OutlineDefault \l 3 答案为：1100


LISTNUM OutlineDefault \l 3 解：（1）由P=UI=可得，灯泡的电阻：RL===12Ω；


（2）当只闭合开关S1、S2，调节滑片P至距B端一处时， R1与L串联，


因串联电路中各处的电流相等，


所以，由P=UI可得，电路中的电流：I1=IL===0.5A，


因串联电路中总电阻等于各分电阻之和，


所以，由I=可得，电源的电压：U=I1（RL+R1）=0.5A×（12Ω+R1）﹣①


当只闭合开关S1、S3，调节滑片P至中点处时，R2与R1串联，电流表测电路中的电流，


则电源的电压：U=I2×（R2+R1）=0.3A×（30Ω+R1）②


由①②可得：U=18V，R1=60Ω；


（3）只闭合开关S1、S2时，R1与L串联，电压表测R1两端的电压，电流表测电路中的电流，


此时灯泡可以正常发光，其最大功率为3W，


当电压表的示数U1=15V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，灯泡的功率最小，


此时灯泡两端的电压：UL′=U﹣U1=18V﹣15V=3V，


灯L消耗的最小电功率：PL′===0.75W，


所以，灯L消耗的电功率范围为0.75W～3W。
