2020届高考物理二轮复习专题练习卷：图像法的应用

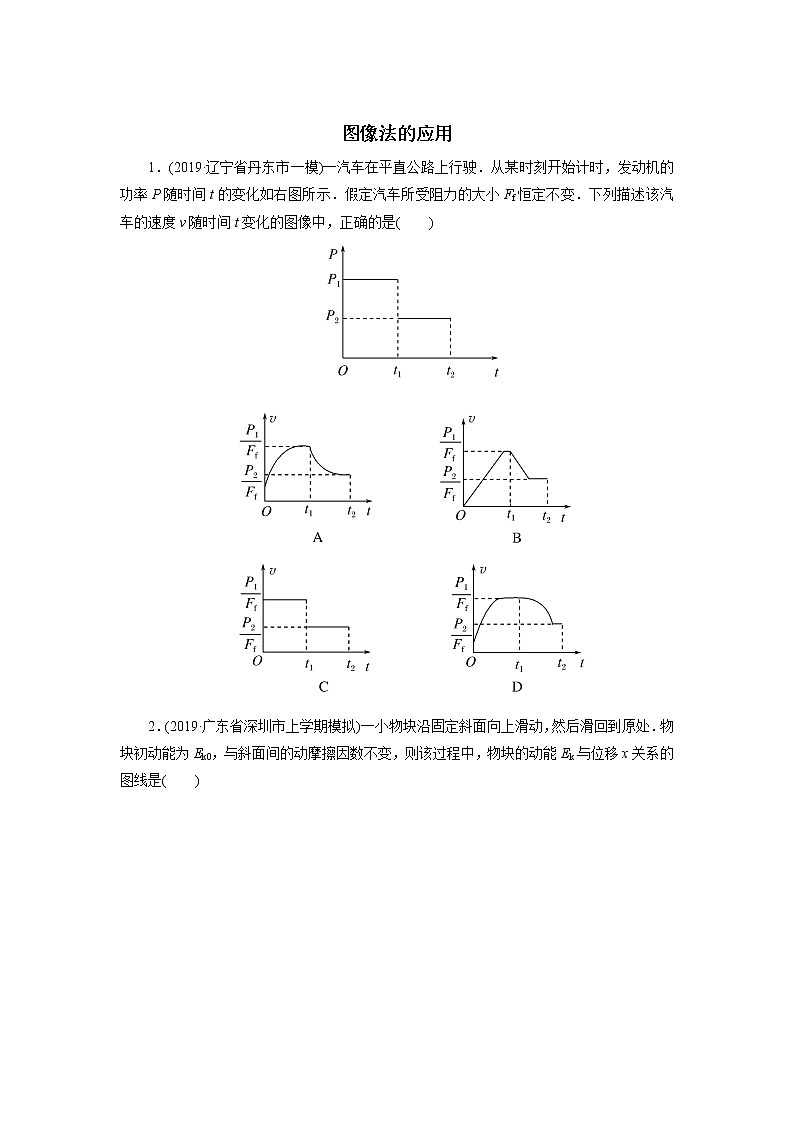

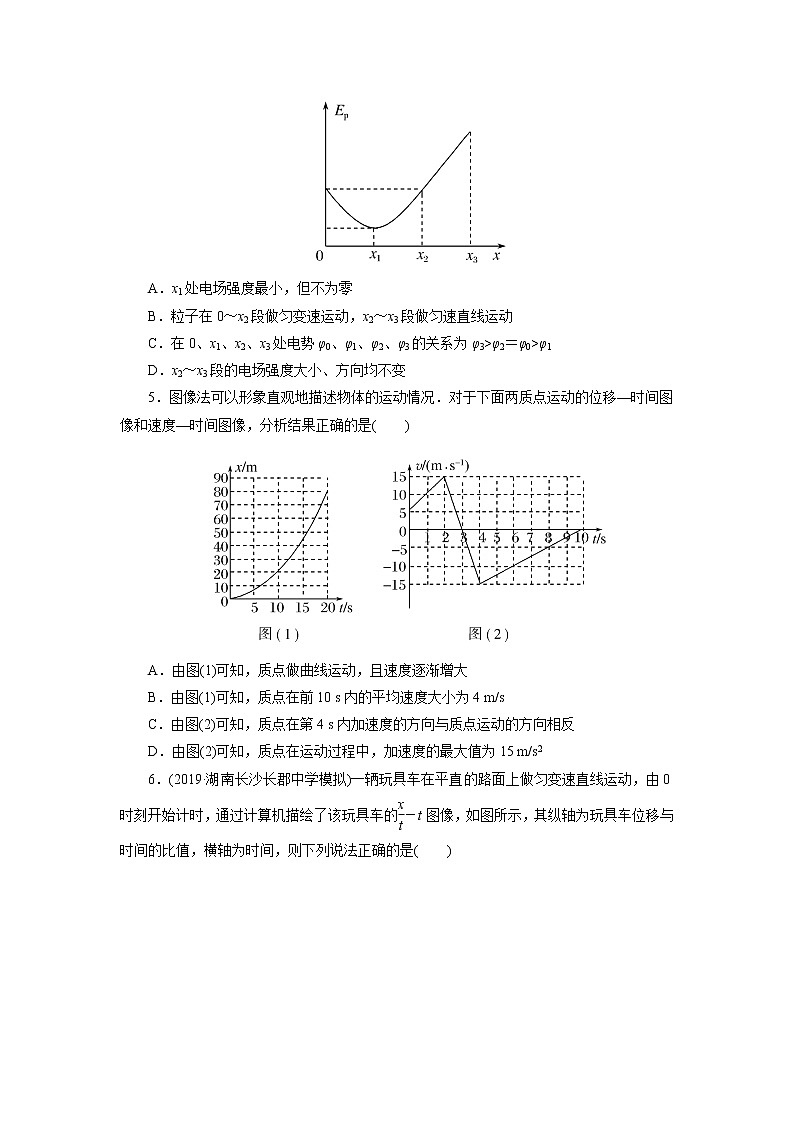

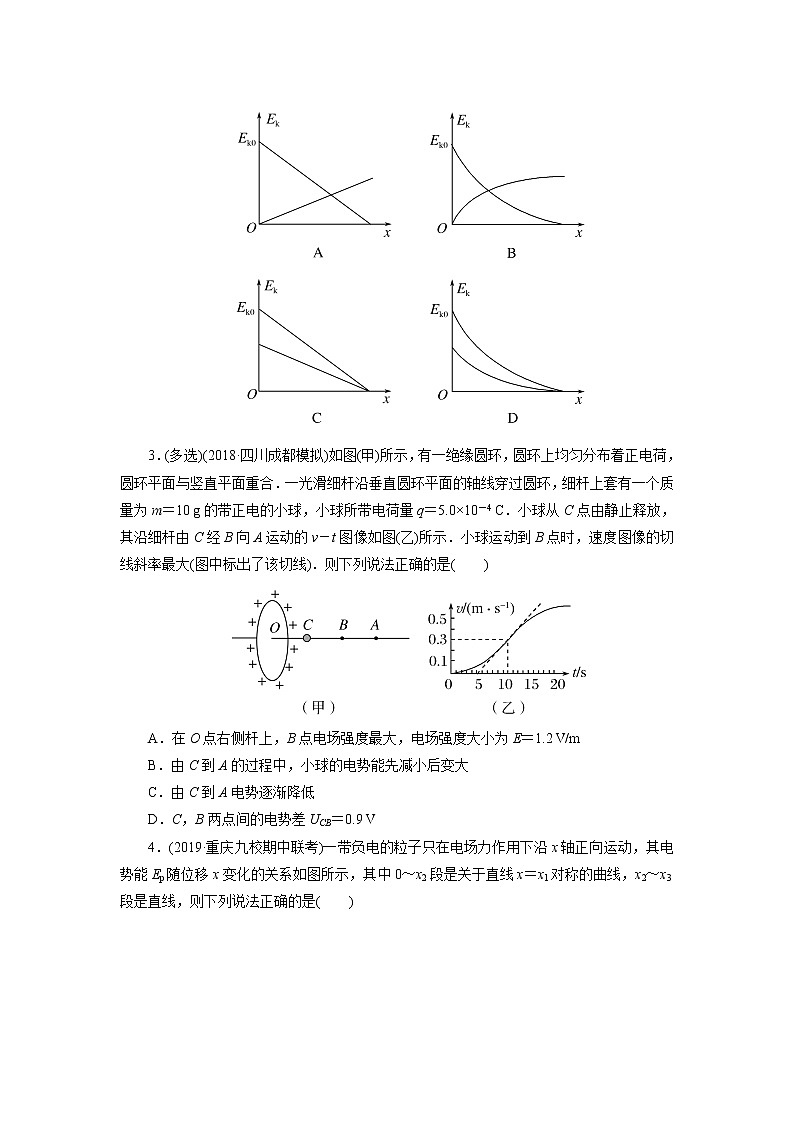

图像法的应用1．(2019·辽宁省丹东市一模)一汽车在平直公路上行驶．从某时刻开始计时，发动机的功率P随时间t的变化如右图所示．假定汽车所受阻力的大小Ff恒定不变．下列描述该汽车的速度v随时间t变化的图像中，正确的是(　　)2．(2019·广东省深圳市上学期模拟)一小物块沿固定斜面向上滑动，然后滑回到原处．物块初动能为Ek0，与斜面间的动摩擦因数不变，则该过程中，物块的动能Ek与位移x关系的图线是(　　)3．(多选)(2018·四川成都模拟)如图(甲)所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v－t图像如图(乙)所示．小球运动到B点时，速度图像的切线斜率最大(图中标出了该切线)．则下列说法正确的是(　　)A．在O点右侧杆上，B点电场强度最大，电场强度大小为E＝1.2 V/mB．由C到A的过程中，小球的电势能先减小后变大C．由C到A电势逐渐降低D．C，B两点间的电势差UCB＝0.9 V4．(2019·重庆九校期中联考)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示，其中0～x2段是关于直线x＝x1对称的曲线，x2～x3段是直线，则下列说法正确的是(　　)A．x1处电场强度最小，但不为零B．粒子在0～x2段做匀变速运动，x2～x3段做匀速直线运动C．在0、x1、x2、x3处电势φ0、φ1、φ2、φ3的关系为φ3>φ2＝φ0>φ1D．x2～x3段的电场强度大小、方向均不变5．图像法可以形象直观地描述物体的运动情况．对于下面两质点运动的位移—时间图像和速度—时间图像，分析结果正确的是(　　)A．由图(1)可知，质点做曲线运动，且速度逐渐增大B．由图(1)可知，质点在前10 s内的平均速度大小为4 m/sC．由图(2)可知，质点在第4 s内加速度的方向与质点运动的方向相反D．由图(2)可知，质点在运动过程中，加速度的最大值为15 m/s26．(2019·湖南长沙长郡中学模拟)一辆玩具车在平直的路面上做匀变速直线运动，由0时刻开始计时，通过计算机描绘了该玩具车的－t图像，如图所示，其纵轴为玩具车位移与时间的比值，横轴为时间，则下列说法正确的是(　　)A．计时开始瞬间玩具车的速度大小为2 m/sB．0～4 s的时间内，玩具车的平均速度大小为0.5 m/sC．玩具车的加速度大小为0.5 m/s2D．0～4 s的时间内，玩具车通过的路程为2 m7．(2018·全国卷Ⅰ)如图，轻弹簧的下端固定在水平桌面上，上端放有物块P，系统处于静止状态．现用一竖直向上的力F作用在P上，使其向上做匀加速直线运动．以x表示P离开静止位置的位移，在弹簧恢复原长前，下列表示F和x之间关系的图像可能正确的是(　　)8．(2019·湖南八校一模)如图甲所示，物体受到水平推力F的作用，在粗糙水平面上由静止开始做直线运动．通过传感器监测到加速度a随时间t变化的规律如图乙所示．取开始运动的方向为正方向，则下列说法正确的是(　　)A．在2～6 s内，推力F小于阻力，物体做减速运动B．在0～7 s内，6 s末时物体的速度最大，大小为12 m/sC．在2～7 s内，物体做匀变速直线运动D．在0～7 s内，物体先沿正方向运动，后沿负方向运动9. (多选)(2019·安徽省皖南八校联考)某静电场中x轴上电场强度E随x变化的关系如图所示，设x轴正方向为电场强度的正方向．一电荷量大小为q的粒子从坐标原点O沿x轴正方向射入，结果粒子刚好能运动到x＝3x0处，假设粒子仅受电场力作用，E0和x0已知，则(　　)A．粒子一定带负电B．粒子的初动能大小为qE0x0C．粒子沿x轴正方向运动过程中电势能先增大后减小D．粒子沿x轴正方向运动过程中最大动能为2qE0x010．(多选)(2019·辽宁大连一模)如图所示，光滑平行金属导轨MN、PQ放置在同一水平面内，M、P之间接一定值电阻R，金属棒ab垂直导轨放置，导轨和金属棒的电阻不计，整个装置处在竖直向上的匀强磁场中．t＝0时对金属棒施加水平向右的外力F，使金属棒由静止开始做匀加速直线运动．下列关于通过金属棒的电流i、通过导轨横截面的电荷量q、拉力F和拉力的功率P随时间变化的图像，正确的是(　　)11．(多选)(2019·福建莆田二模)如图所示，水平面上有两根平行且足够长的金属导轨，左端接有一电容器C，导轨上搁置一金属棒，匀强磁场的方向垂直于导轨所在平面．现让金属棒在水平恒力F的作用下，由静止向右运动，运动过程中金属棒始终垂直于导轨，设某一时刻金属棒中的电流为I，受到的安培力为FB，瞬时速度为vt，电容器上所带电荷量为Q.不计一切电阻和摩擦．下列图像正确的是(　　)12．(多选)(2018·全国卷Ⅲ)如图(a)，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧．导线PQ中通有正弦交流电i，i的变化如图(b)所示，规定从Q到P为电流正方向．导线框R中的感应电动势(　　)A．在t＝时为零B．在t＝时改变方向C．在t＝时最大，且沿顺时针方向D．在t＝T时最大，且沿顺时针方向                         答案1.[答案]　A2. [答案]　C3. [答案]　ACD4. [答案]　D5. [答案]　D6. [答案]　A7. [答案]　A8. [答案]　B9. [答案]　BD10. [答案]　AC11. [答案]　AD12. [答案]　AC
