物理八年级上册第四章 光现象综合与测试获奖ppt课件

这是一份物理八年级上册第四章 光现象综合与测试获奖ppt课件，共21页。

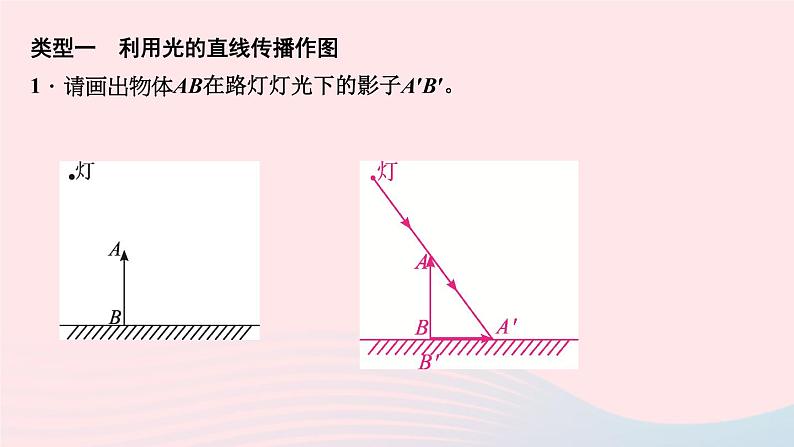

类型一　利用光的直线传播作图1．请画出物体AB在路灯灯光下的影子A′B′。
2．一口枯井中的一只青蛙在P点“坐井观天”，如图所示，请用光的示意图画出青蛙观看到“天”的范围大小。

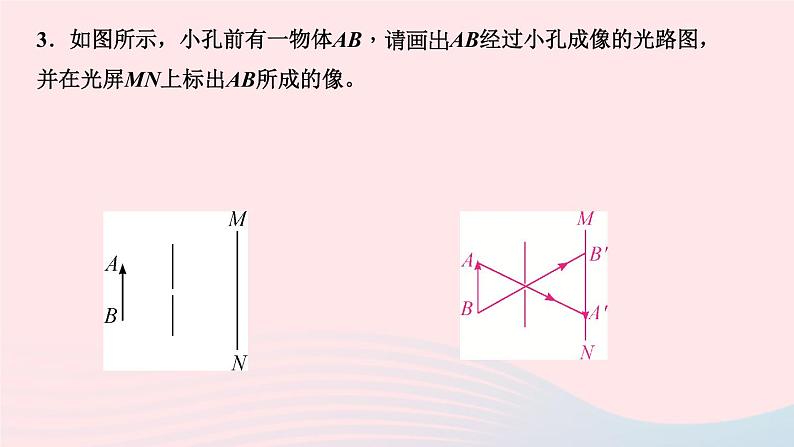

3．如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。

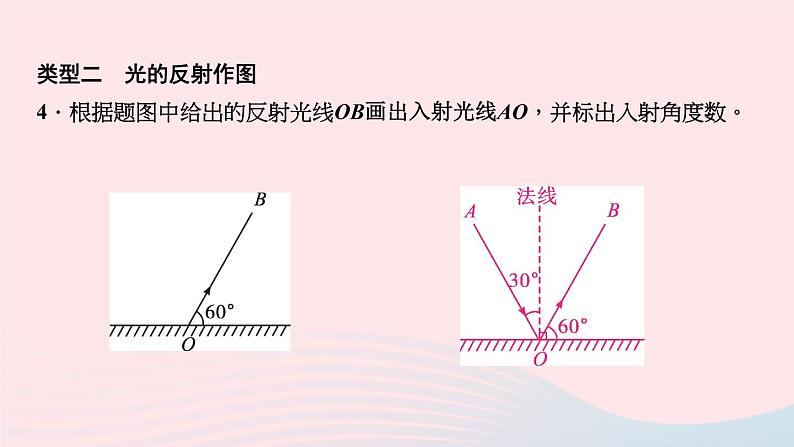

类型二　光的反射作图4．根据题图中给出的反射光线OB画出入射光线AO，并标出入射角度数。

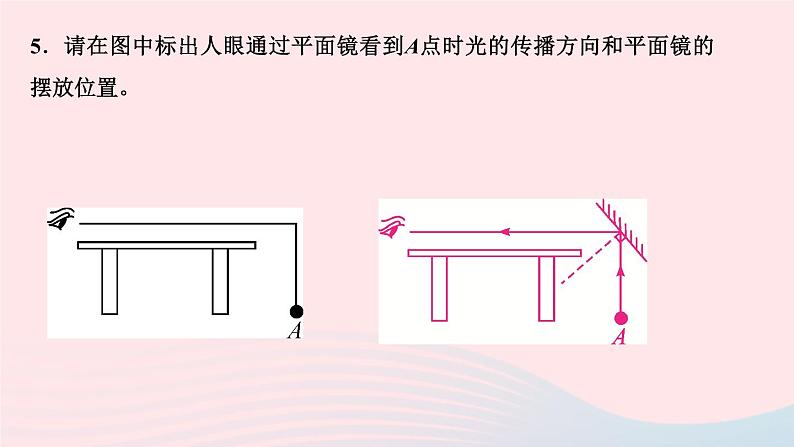

5．请在图中标出人眼通过平面镜看到A点时光的传播方向和平面镜的摆放位置。

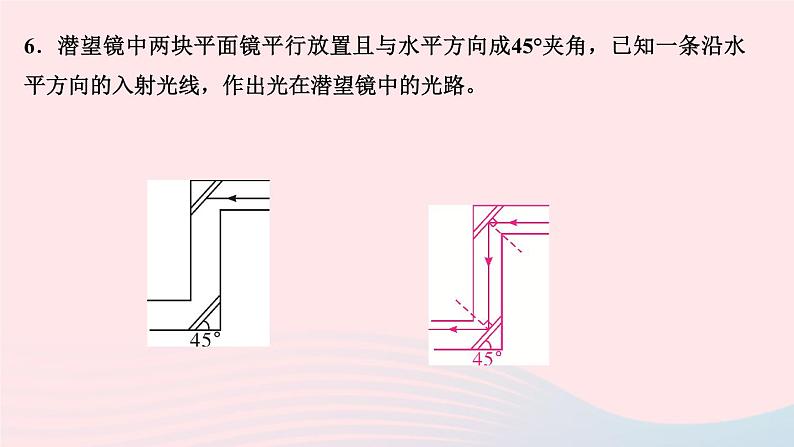

6．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路。

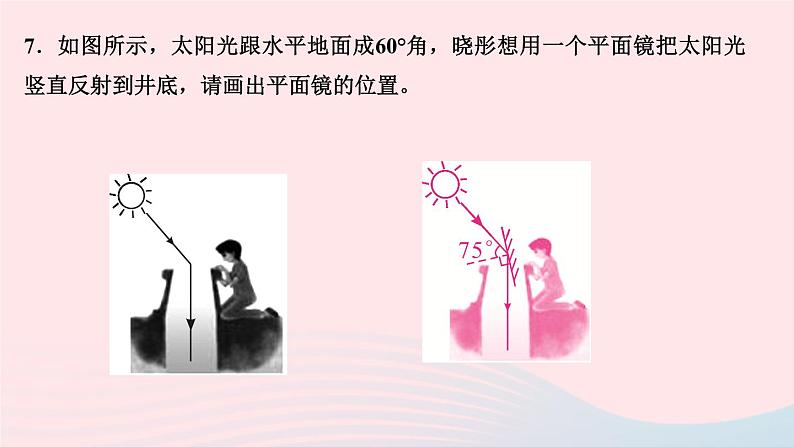

7．如图所示，太阳光跟水平地面成60°角，晓彤想用一个平面镜把太阳光竖直反射到井底，请画出平面镜的位置。
8．自行车尾灯内部由许多相互垂直的小平面镜构成，这样可以保证将射向尾灯的光原路反射回去。图乙为两个小平面镜的简化示意图，平面镜A和B相互垂直，一束光与平面镜A成30°角射向平面镜A，请画出入射光线经过这两个平面镜的光路图，并标出在平面镜B上发生反射时的反射角及度数。
类型三　平面镜成像的特点作图9．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)。
10．竖直的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。
11．如图所示，点光源S置于平面镜前，请画出点光源S的成像光路图。
12．如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。请画出灯S经过镜子照射到下层楼道A点的光路及灯S在镜中的像S′。
类型四　光的折射作图13．当光从空气斜射入水中时，在水面同时发生反射和折射，如图所示，请你画出反射光线和折射光线的大致方向。
14．如图所示是由点光源S发出的两束光由水射入空气中，请画出它们的折射光线。
15．(2018～2019·郑州外国语学校期末)如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球玻璃左侧平面发生的折射、反射光路图。
16．(原创题)将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图所示。一条光线从左侧垂直射入，画出这条光线从右侧玻璃砖射出的光路图(保留作图痕迹)。
17．图中A、B两架飞机，一架是实际飞机，一架是从潜水艇中观察到的该飞机的像，请作光路示意图确定实际飞机位置。
18．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线。请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。
19．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请先通过作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
