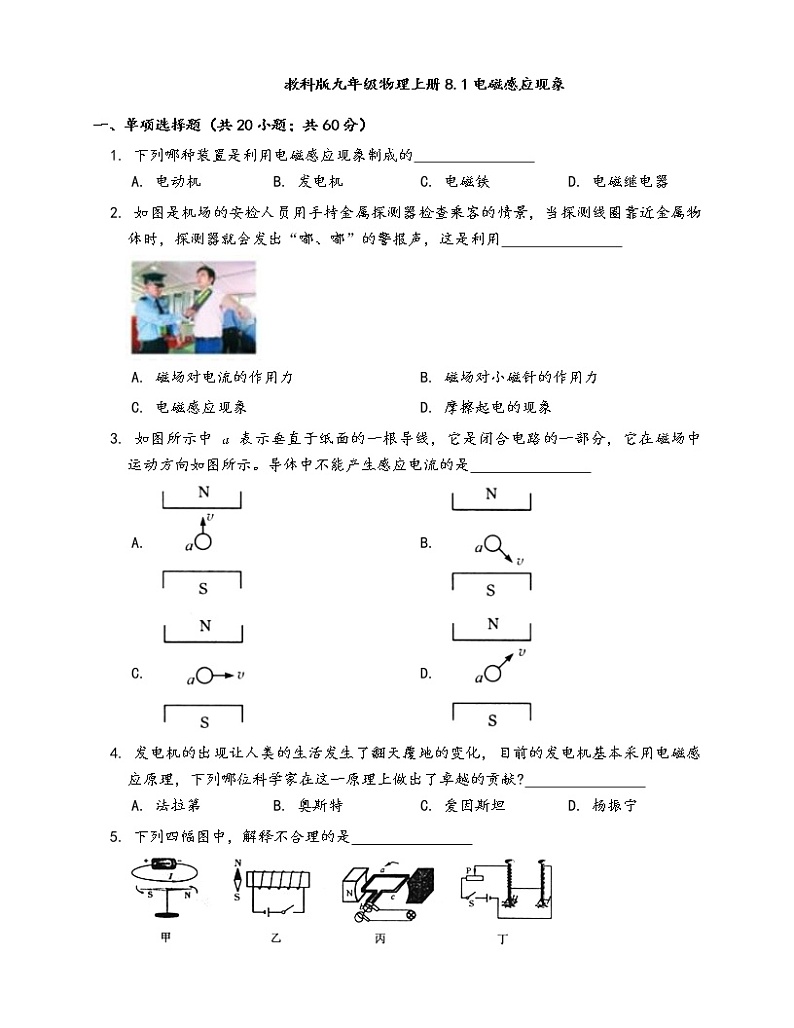

一、单项选择题（共20小题；共60分）


1. 下列哪种装置是利用电磁感应现象制成的


A. 电动机B. 发电机C. 电磁铁D. 电磁继电器





2. 如图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，探测器就会发出“嘟、嘟”的警报声，这是利用





A. 磁场对电流的作用力B. 磁场对小磁针的作用力


C. 电磁感应现象D. 摩擦起电的现象





3. 如图所示中 表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中运动方向如图所示。导体中不能产生感应电流的是


A. B.


C. D.





4. 发电机的出现让人类的生活发生了翻天覆地的变化，目前的发电机基本采用电磁感应原理，下列哪位科学家在这一原理上做出了卓越的贡献?


A. 法拉第B. 奥斯特C. 爱因斯坦D. 杨振宁

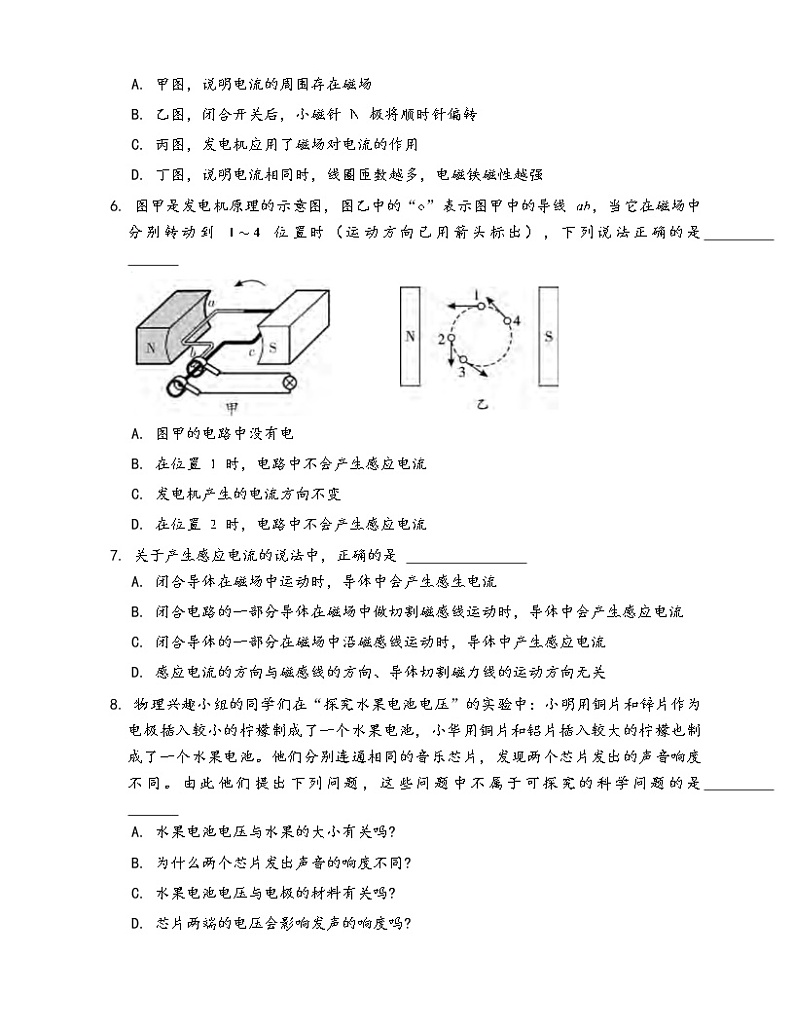

5. 下列四幅图中，解释不合理的是





A. 甲图，说明电流的周围存在磁场


B. 乙图，闭合开关后，小磁针 极将顺时针偏转


C. 丙图，发电机应用了磁场对电流的作用


D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强





6. 图甲是发电机原理的示意图，图乙中的“”表示图甲中的导线 ，当它在磁场中分别转动到 位置时（运动方向已用箭头标出），下列说法正确的是





A. 图甲的电路中没有电


B. 在位置 时，电路中不会产生感应电流


C. 发电机产生的电流方向不变


D. 在位置 时，电路中不会产生感应电流





7. 关于产生感应电流的说法中，正确的是


A. 闭合导体在磁场中运动时，导体中会产生感生电流


B. 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流


C. 闭合导体的一部分在磁场中沿磁感线运动时，导体中产生感应电流


D. 感应电流的方向与磁感线的方向、导体切割磁力线的运动方向无关





8. 物理兴趣小组的同学们在“探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。他们分别连通相同的音乐芯片，发现两个芯片发出的声音响度不同。由此他们提出下列问题，这些问题中不属于可探究的科学问题的是


A. 水果电池电压与水果的大小有关吗?


B. 为什么两个芯片发出声音的响度不同?


C. 水果电池电压与电极的材料有关吗?


D. 芯片两端的电压会影响发声的响度吗?

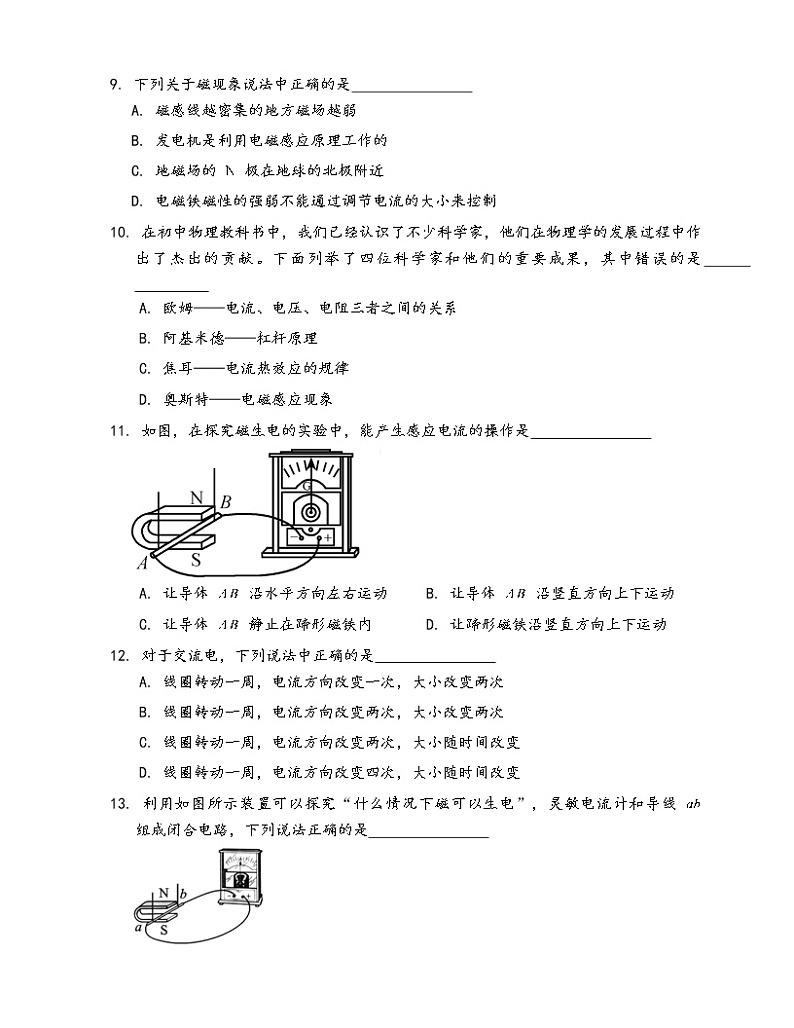

9. 下列关于磁现象说法中正确的是


A. 磁感线越密集的地方磁场越弱


B. 发电机是利用电磁感应原理工作的


C. 地磁场的 极在地球的北极附近


D. 电磁铁磁性的强弱不能通过调节电流的大小来控制





10. 在初中物理教科书中，我们已经认识了不少科学家，他们在物理学的发展过程中作出了杰出的贡献。下面列举了四位科学家和他们的重要成果，其中错误的是


A. 欧姆——电流、电压、电阻三者之间的关系


B. 阿基米德——杠杆原理


C. 焦耳——电流热效应的规律


D. 奥斯特——电磁感应现象





11. 如图，在探究磁生电的实验中，能产生感应电流的操作是





A. 让导体 沿水平方向左右运动B. 让导体 沿竖直方向上下运动


C. 让导体 静止在蹄形磁铁内D. 让蹄形磁铁沿竖直方向上下运动





12. 对于交流电，下列说法中正确的是


A. 线圈转动一周，电流方向改变一次，大小改变两次


B. 线圈转动一周，电流方向改变两次，大小改变两次


C. 线圈转动一周，电流方向改变两次，大小随时间改变


D. 线圈转动一周，电流方向改变四次，大小随时间改变





13. 利用如图所示装置可以探究“什么情况下磁可以生电”，灵敏电流计和导线 组成闭合电路，下列说法正确的是





A. 保持磁体不动，若导线 水平向左运动，则灵敏电流计指针不会偏转


B. 若磁体和导线 以同样速度水平向左运动，则灵敏电流计指针不会偏转


C. 导线 应选用铁丝


D. 若导线 斜向上运动，则灵敏电流计指针不会偏转





14. 关于产生感应电流的条件，下列说法中正确的是


A. 只要导体在磁场中运动，就会产生感应电流


B. 只要导体在磁场中切割磁感线运动，就会产生感应电流


C. 闭合电路的一部分导体在磁场中运动，就会产生感应电流


D. 闭合电路的一部分导体在磁场中切割磁感线运动，就会产生感应电流





15. 如图所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是





A. 比较图（a）和图（b）可知，感应电流的方向与磁场方向有关


B. 比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关


C. 比较图（a）和图（c）可知，感应电流的方向与磁场方向无关


D. 由图（d）可以得出感应电流的方向跟导体是否运动无关





16. 电流大小和方向周期性变化的电流叫交流电，我国家庭电路交流电的频率是


A. B. C. D.





17. 将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。在电动机转动过程中，小灯泡发光，该现象中





①电产生了磁，使电动机转动


②磁产生了电，使小灯泡发光


③电动机是电源


④转速越快，灯泡越亮


A. ①②③B. ①③④C. ①②④D. ②③④





18. 如图所示，有两闭合铝环，挂在一根水平光滑的绝缘杆上，当条形磁铁 极向左插向圆环时，两个铝环





A. 有感应电流但无相互作用B. 有感应电流且有相互作用


C. 无感应电流和相互作用D. 无感应电流有相互作用





19. 下列说法中错误的是


A. 电铃是利用电流的磁效应来工作的


B. 电熨斗是利用电流的热效应工作的


C. 奥斯特实验说明了通电导线周围有磁场


D. 发电机是把电能转化为机械能的装置





20. 如图所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是





A. 直流发电机线圈内产生的是交流电，供给外部电路的是直流电


B. 直流发电机线圈内产生的是直流电，供给外部电路肿也是直流电


C. 它是利用通电线圈在磁场中受到力的作用而转动的原理工作的


D. 图中的 、 称为换向器，它的作用是改变线圈中的电流方向








二、填空题（共9小题；共27分）


21. 发电机工作时，将 转化为电能。





22. 根据 现象，当置于磁极附近的线圈在声音的推动下做切割磁感线振动时，线圈中会产生与声音变化相应的感应电流，这种将声音信息转化为电信息的器件，叫做 。





23. 产生感感应电流的条件是 、 。





24. 如图所示，根据通电螺线管的“ 、 ”极可知电源的左端为 极（选填“正”或“负”）。








25. 如图所示装置，闭合开关，用外力使导体棒 水平向右运动，发现导体棒 也随之运动。此装置中：


甲部分发生的是 现象，产生的能量转化是机械能转化为 能，人们根据这一原理发明了 。








26. 探究导体在磁场中运动时产生感应电流的条件。如图所示，实验时，控制磁场方向相同，改变导体 的电流方向。





步骤一：导体水平左右运动，如图甲所示，电流计指针 ，这是因为 ；


步骤二：导体竖直上下运动，如图乙所示，电流计指针 ，这是因为 ；


步骤三：导体水平左右运动，如图丙所示，电流计指


针偏转，电路中有电流产生


综合上面实验现象，可以得出感应电流产生的条件是： 。





27. 直流电动机中能够使线圈实现连续转动的装置是 ，它是与 一起配合使用的。





28. 我国供电使用的交流电的周期是 ，它的频率是 ，每秒钟内电流方向改变 次。若发电机内只有一组线圈，则线圈在 时间内将转 圈。





29. 小青用图所示的实验装置通过实验探究电磁感应现象，进行实验的步骤如下：


闭合开关，将用绝缘线悬挂的导体 向右快速移动，电流计指针向左侧偏转；如图所示。


将用绝缘线悬挂的导体 向左快速移动，电流计指针向右侧偏转。请你写出小青所探究的问题是











三、简答题（共1小题；共13分）


30. 电池产生的电流方向不变，称为直流。观察手摇发电机灯泡的发光与手电筒灯泡的发光，能看出它们有什么不同吗?





答案


第一部分


1. B


2. C


【解析】由题意可知，探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了电流，此现象叫电磁感应现象，故C正确。


3. A


4. A


【解析】法拉第的主要贡献是电磁感应现象，故A正确。


奥斯特发现了电能生磁，故B错误。


爱因斯坦提出了相对论，故C错误。


杨振宁提出了宇宙不守恒理论，故D错误。


5. C


【解析】该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；


闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是 极，左端为 极，则小磁针 极将顺时针偏转，选项B正确；


线圈在磁场中转动切割磁感线，从而产生感应电流，这是发电机的原理，选项C错误；


由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同。在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确。


6. B


7. B


8. B


9. B


【解析】磁场中的磁感线密集的地方说明该处磁场强，磁感线稀疏的地方磁场弱，故A错误；


发电机即通过线圈在磁场中做切割磁感线的运动，此时电路中会产生电流，是电磁感应现象，故B正确；


地磁 极在地理南极附近，地磁 极在地理北极附近。故C错误；


电磁铁的磁性与线圈匝数和电流大小有关，所以电磁铁的磁性强弱可以通过改变电流大小来控制，故D错误。


10. D


【解析】欧姆主要贡献为欧姆定律，即电流、电压、电阻三者间的关系，A成立；


阿基米德主要贡献为杠杆原理，B成立；


焦耳主要贡献为焦耳定律，即研究了电流的热效应，C成立；


奥斯特的贡献为发现了电生磁，从而引发了人们对电磁关系的研究，但电磁感应现象是法拉第发现的，故D不成立。


11. A


【解析】本题考查的是产生感应电流的条件，难度中等。产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动。本题图中磁感线方向是竖直向下的。保持磁铁静止，将导体棒 左右移动，导体切割磁感线，能够产生感应电流，故A符合题意；


保持磁铁静止，将导体棒 上下移动，没有做切割磁感线运动，不能产生感应电流，故B不符合题意；


保持导体棒 静止在磁铁内不会切割磁感线，不会产生感应电流，故C不符合题意；


保持导体棒 静止，蹄形磁铁沿竖直方向上下移动，运动方向与磁感线方向平行，导体不会切割磁感线，不会产生感应电流，故D不符合题意。


12. C


【解析】交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化，故选：C。


13. B


【解析】图中蹄形磁铁的磁感线是从上端 极垂直指向下端 极的，导体 水平向右或向左运动，做切割磁感线运动，从而在闭合电路中产生感应电流，电流计指针会偏转，故A错误；


若磁体和导线 以同样速度水平向左运动，导体 没有做切割磁感线运动，电流计的指针不会偏转，故B正确；


导体 选用铜丝、铁丝等导体都可以，故C错误；


若导线 斜向上运动，做切割磁感线运动，会产生感应电流，则灵敏电流计指针会偏转，故D错误。


14. D


【解析】A、导体在磁场中运动，若没有闭合回路是不会产生感应电流的；即使是闭合的回路，导体的运动既可以是沿磁感线运动，也可是切割磁感线，只有切割才会产生感应电流，故A错误；


B、若没有闭合回路，导体切割磁感线也不会产生感应电流，故B错误；


C、只有闭合回路的一部分导体在磁场中做切割磁感线运动才能产生感应电流，如果不是切割磁感线，就不会产生感应电流，故C错误；


D、只有闭合回路的一部分导体在磁场中做切割磁感线运动才能产生感应电流，故D正确；


15. A


【解析】图（a）和图（b），导体切割磁感线方向不变，改变磁场方向，感应电流的方向改变，所以两个图探究感应电流的方向与磁场方向有关，A符合题意；


图（b）和图（c），磁场方向不变，改变导体切割磁感线的方向，感应电流的方向改变，所以两图探究感应电流的方向跟导体切割磁感线方向有关，B不符合题意；


图（a）和图（c），磁场方向不变，改变导体切割磁感线方向，感应电流的方向改变，所以两图探究感应电流的方向跟导体切割磁感线方向的关系，C不符合题意；


图（a）和图（d），磁场方向不变，当导体切割磁感线方向时，电流中有感应电流，所以两图探究感应电流产生的条件。只有图（d）不能探究什么问题，D不符合题意。


16. B


17. D


【解析】如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动，此时电动机相当于发电机，把机械能转化为电能，转动停止，灯泡就熄灭。故②③④正确。


18. B


【解析】当条形磁铁的 极插向圆形铝环时，则闭合的铝环部分在做切割磁感线运动。铝环中会有感应电流产生，当铝环中有电流通过时，此时它们又都在磁场中。通电导体在磁场中会受力的作用，根据左手定则可知，它们之间是相互作用，所以答案为B。


19. D


【解析】A、电铃工作时，电磁铁通电流时，电磁铁具有磁性，吸引衔铁，电铃响。电铃是利用电流的磁效应来工作的。不符合题意。


B、电流流过电熨斗时发热体发热，电熨斗是利用电流的热效应工作的。不符合题意。


C、奥斯特实验，当导线中通电流时，能使周围的小磁针发生偏转，说明了通电导线周围有磁场。不符合题意。


D、发电机是把机械能转化为电能。符合题意。


20. A





第二部分


21. 机械能


22. 电磁感应；声音传感器（传感器）


23. 必须是闭合电路；必须是闭合电路的一部分导体做切割磁感线运动


24. 负


【解析】已知通电螺线管的左端为 极，线圈绕向如图所示，根据安培定则，用右手握住螺线管，大拇指指向螺线管的 极，四指指向电流的方向，则电流从右前方流入，左后方流出，故电源左端为负极，右端为正极，如图所示：





25. 电磁感应；电；发电机


【解析】闭合开关，导体 和 组成一个闭合电路，闭合电路的一部分导体 在磁场中进行切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象。利用此现象制成了发电机。发电机工作时将机械能转化为电能。


26. 不偏转；开关没有闭合；不偏转；导体 没有切割磁感线；闭合电路的一部分导体在磁场中做切割磁感线


【解析】导体水平左右运动，图甲中，电流计指针不偏转，因为开关没有闭合；导体竖直上下运动，如图乙，电流计指针不发生偏转，因为导体没有做切割磁感线运动；综合分析可得出，感应电流产生的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流。


27. 换向器；电刷


28. ；；


29. 电流方向与导体运动方向的关系





第三部分


30. 手电筒灯泡的亮度基本不变。若手摇发电机线圈转动慢些，会发现灯泡的亮度随着线圈的转动忽亮忽暗地变化。


提示：手电筒中的电流是直流电，大小基本不变，所以手电筒灯泡的亮度基本不变。而手摇发电机线圈转动时发出的是交变电流，电流大小、方向发生周期性变化，如果线圈转动慢些，就会发现灯泡忽亮忽暗。
