知识点　杠杆的运用1．下列杠杆属于费力杠杆的是(　　)A．道钉撬　 　　　B．羊角锤　 　　　C．筷子　　 　　　D．杆秤
2．“给我一个支点和一根足够长的棍，我就能撬动整个地球。”下列生产和生活中的杠杆与阿基米德的设想属于同一类型的是(　　)
3．如图所示是装卸车的示意图，车厢部分视为杠杆，则下列分析正确的是(　　)
A．B点是支点，液压杆施的力是动力，货物重是阻力B．B点是支点，物体A放在车厢前部可省力C．C点是支点，物体A放在车厢后部可省力D．C点是支点，物体A放在车厢前部可省力

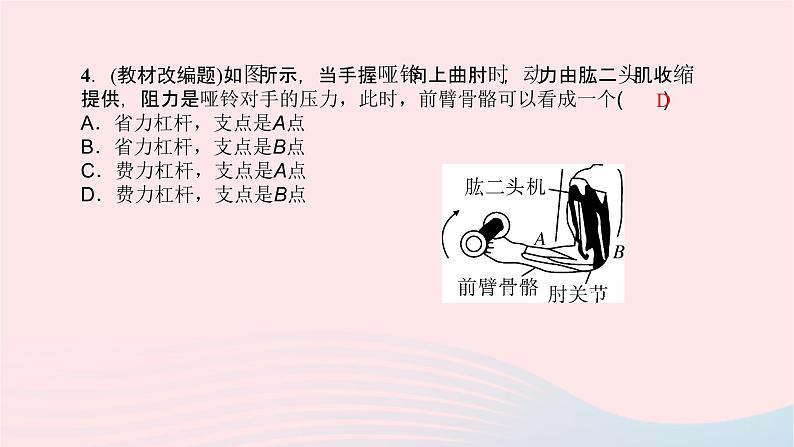

4．(教材改编题)如图所示，当手握哑铃向上曲肘时，动力由肱二头肌收缩提供，阻力是哑铃对手的压力，此时，前臂骨骼可以看成一个(　　)A．省力杠杆，支点是A点B．省力杠杆，支点是B点C．费力杠杆，支点是A点D．费力杠杆，支点是B点
5．(2017·哈尔滨)如图所示，杠杆水平放置且自重忽略不计，O是支点，左侧挂一重物，动力F1大小为3 N，整个装置处于静止状态，则物体的重力为________N。此时杠杆属于________(选填“省力”或“费力”)杠杆。
6．如图所示是一种拉杆式旅行箱的示意图，使用时相当于一个________(选填“省”或“费”)力杠杆；若箱和物品共重100 N，动力臂是阻力臂的5倍，则抬起拉杆的力至少为________N。
7．如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是________；当后轮遇到障碍物时，母亲向上抬起扶把，这时婴儿车可视为________(选填“省力”或“费力”)杠杆。
8．(教材变式题)如图所示中搬运砖头的独轮车，使用时可视为________(选填“省力”或“费力”)杠杆；若车厢和砖头所受的总重力G为1 000 N(车架所受重力忽略不计)。独轮车的有关尺寸如图所示，推车时，人手向上的力F的大小为________N。
9．(教材变式题)应用杠杆的知识判断，图中最适合剪断铁片的剪刀是(　　)
10．如图所示，室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板A，桶盖F开启。根据室内垃圾桶的结构示意图，可以确定(　　)A．杠杆ABC是省力杠杆，DEF是费力杠杆B．杠杆ABC是费力杠杆，DEF是省力杠杆C．两个杠杆都是省力杠杆D．两个杠杆都是费力杠杆
11．如图所示是一个指甲刀的示意图，它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下列说法正确的是(　　)A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ABC是省力杠杆，OBD、OED是费力杠杆D．ABC是费力杠杆，OBD、OED是省力杠杆
12．筷子是部分国家特有的用餐工具。在正常使用筷子用餐时，筷子属于(　　)
A．费力杠杆，但省距离B．省力杠杆，且省距离C．省力杠杆，但费距离D．等臂杠杆，既不省力也不费力
13．(2017·舟山)如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是(　　)A．刀刃很薄可以增大压力B．铡刀实质上是一种费力杠杆C．甘蔗放在a点比b点更易被切断D．手沿F1方向用力比沿F2方向更省力
14．(2017·烟台)踮脚是一项很好的有氧运动(如图)，它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是(　　)A．脚后跟是支点，是省力杠杆B．脚后跟是支点，是费力杠杆C．脚掌与地面接触的地方是支点，是省力杠杆D．脚掌与地面接触的地方是支点，是费力杠杆
15．如图所示的钢丝钳是________(选填“省力”或“费力”)杠杆，剪铁丝时动力臂长为10 cm，阻力臂长为2 cm，若铁丝被剪断需要800 N的力，小明至少用________N的力才能将铁丝剪断。
16．如图是一种健身器械，AOB可视为杠杆，图中小明同学竖直向下拉杠杆，重物被抬起，此时阻力臂________(选填“大于”“小于”或“等于”)动力臂。小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议________________________。
拉力的作用点往左(内)移或重物往左(外)移或增大物重
