2019-2020同步鲁教版地理必修一新突破课时分层作业19学会应用地形图 练习

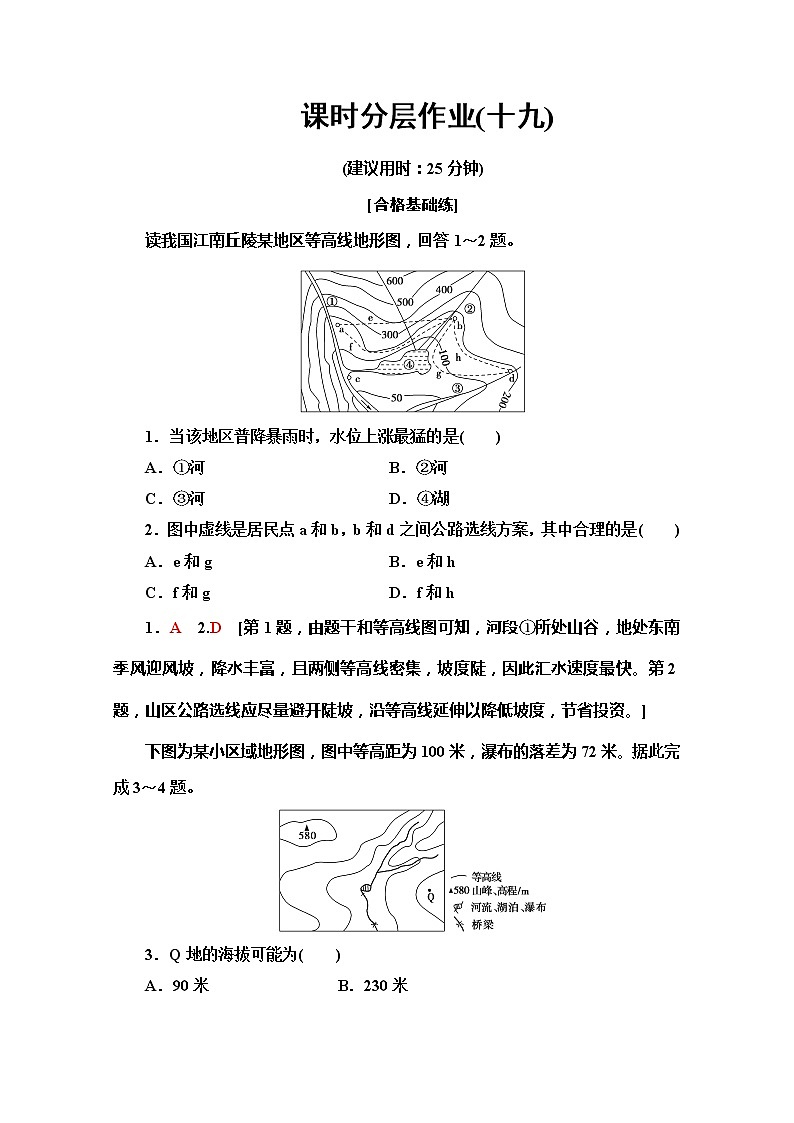

展开课时分层作业(十九)
(建议用时：25分钟)
[合格基础练]
读我国江南丘陵某地区等高线地形图，回答1～2题。
1．当该地区普降暴雨时，水位上涨最猛的是( )
A．①河 B．②河
C．③河 D．④湖
2．图中虚线是居民点a和b，b和d之间公路选线方案，其中合理的是( )
A．e和g B．e和h
C．f和g D．f和h
1．A 2.D [第1题，由题干和等高线图可知，河段①所处山谷，地处东南季风迎风坡，降水丰富，且两侧等高线密集，坡度陡，因此汇水速度最快。第2题，山区公路选线应尽量避开陡坡，沿等高线延伸以降低坡度，节省投资。]
下图为某小区域地形图，图中等高距为100米，瀑布的落差为72米。据此完成3～4题。

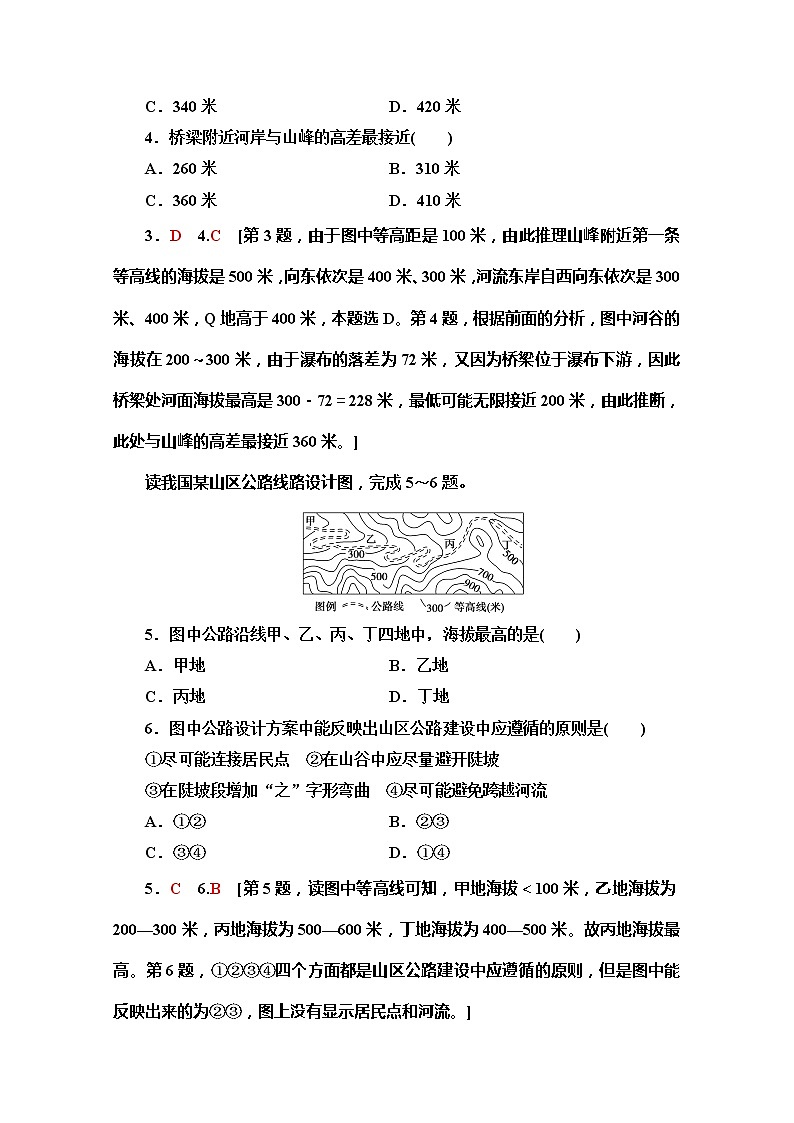

3．Q地的海拔可能为( )
A．90米 B．230米
C．340米 D．420米
4．桥梁附近河岸与山峰的高差最接近( )
A．260米 B．310米
C．360米 D．410米
3．D 4.C [第3题，由于图中等高距是100米，由此推理山峰附近第一条等高线的海拔是500米，向东依次是400米、300米，河流东岸自西向东依次是300米、400米，Q地高于400米，本题选D。第4题，根据前面的分析，图中河谷的海拔在200～300米，由于瀑布的落差为72米，又因为桥梁位于瀑布下游，因此桥梁处河面海拔最高是300－72＝228米，最低可能无限接近200米，由此推断，此处与山峰的高差最接近360米。]
读我国某山区公路线路设计图，完成5～6题。
5．图中公路沿线甲、乙、丙、丁四地中，海拔最高的是( )
A．甲地 B．乙地
C．丙地 D．丁地
6．图中公路设计方案中能反映出山区公路建设中应遵循的原则是( )
①尽可能连接居民点 ②在山谷中应尽量避开陡坡
③在陡坡段增加“之”字形弯曲 ④尽可能避免跨越河流
A．①② B．②③
C．③④ D．①④
5．C 6.B [第5题，读图中等高线可知，甲地海拔＜100米，乙地海拔为200—300米，丙地海拔为500—600米，丁地海拔为400—500米。故丙地海拔最高。第6题，①②③④四个方面都是山区公路建设中应遵循的原则，但是图中能反映出来的为②③，图上没有显示居民点和河流。]
[等级过关练]
下图为北半球某陆地局部图，图中X、Y为等高线(等高距为100米)，X数值为500米，L为河流，对角线ab为经线。据此回答7～8题。
7．沿图中经线a到b地形剖面图正确的是( )
8．图中A处的海拔可能为( )
A．450米 B．489米 C．555米 D．605米
7．C 8.C [第7题，根据河流流向与等高线凸出方向相反，判断出地势高低，结合材料判断Y是400米。图中a点海拔是500～600米，b点海拔在300～400米。选项中B、D错。根据等值线的递变规律，A点的海拔范围是500～600米，即沿图中经线a到b地形剖面图海拔先是降低，在A附近海拔升高，然后又降低，一直到b点。C对。第8题，结合前面分析，图中A处的海拔范围是500～600米，可能为555米，C对。]
9．读比例尺为十万分之一的地形图，回答下列问题。
(1)字母C表示的地形是________________________________。
(2)山脊线E的走向大致为_____________________________。
(3)图中有一陡崖，其相对高度H的范围是( )
A．100 m≤H<300 m B．100 m≤H<200 m
C．200 m≤H<300 m D．100 m<H≤300 m
(4)图中所绘乙、丙两支流中，事实上不存在的是________支流。
(5)若想在河流的干流上修建一座水库，坝高为100 m，请用“∥”在图上标出该水库理想的坝址。
(6)若将小河甲的水引向疗养院，图中两条规划路线①②中，比较合理的是________，原因是____________________________。
[解析] 第(1)题，从图中可看出C地南北高、东西低，故为鞍部。第(2)题，E山脊线与图中指向标一致。第(3)题，等高线间距为100 m，有两条等高线相交于陡崖，故选A。第(4)题，从等高线图上判读，乙为山脊线，不可能形成河流。第(5)题，修建水库一般要考虑这几个方面：一是占地少，二是经济投入方面注意工程量要适当，尽量在最窄处建水坝，可减少工程量，应注意坝高为100 m，因等高线间距为100 m，应在D的北面最窄处修建，坝两侧应高度一致。第(6)题，①方案是由地势高处向地势低处引水，可自流输水。
[答案] (1)鞍部 (2)南北走向 (3)A (4)乙 (5)略(画在干流最窄处两侧的100 m等高线之间)。 (6)① ①路线的水可以自流
