图表二　地理剖面图

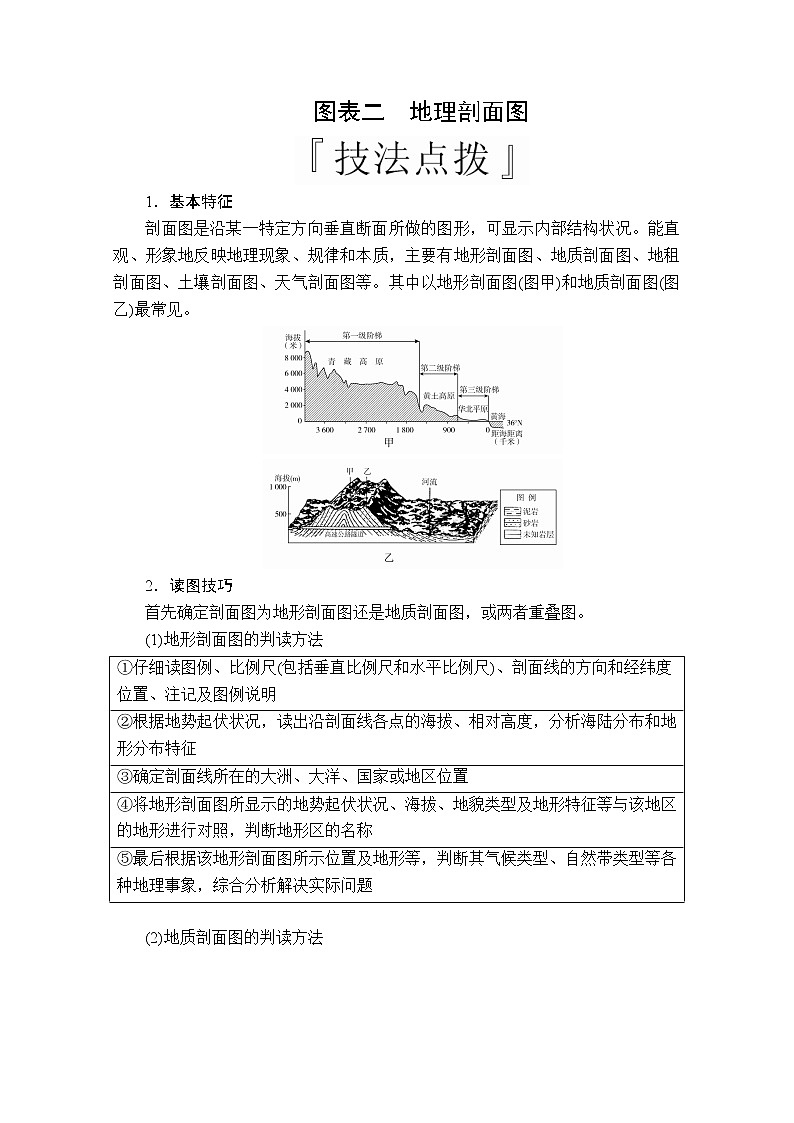

1．基本特征

剖面图是沿某一特定方向垂直断面所做的图形，可显示内部结构状况。能直观、形象地反映地理现象、规律和本质，主要有地形剖面图、地质剖面图、地租剖面图、土壤剖面图、天气剖面图等。其中以地形剖面图(图甲)和地质剖面图(图乙)最常见。

2．读图技巧

首先确定剖面图为地形剖面图还是地质剖面图，或两者重叠图。

(1)地形剖面图的判读方法

(2)地质剖面图的判读方法

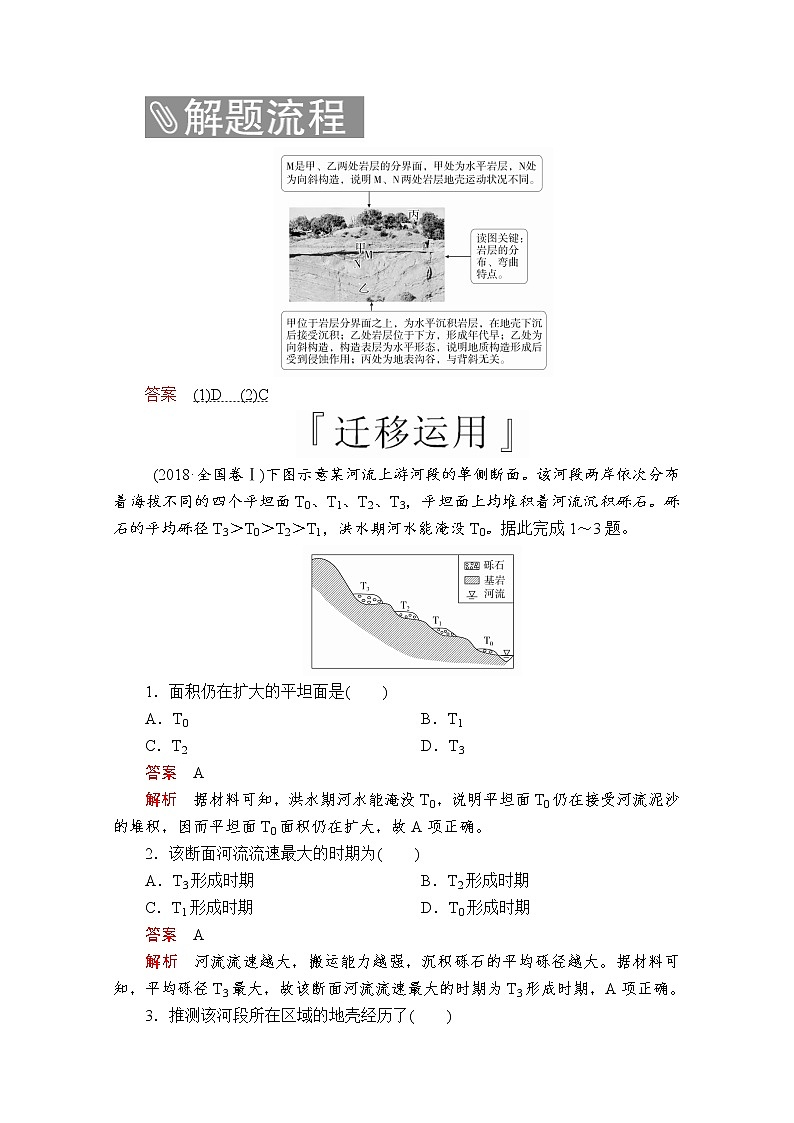

(2019·江苏高考)下图为某次地质野外考察时拍摄的照片。照片中界面M之上的“甲”是一水平岩层，界面M之下的“乙”是一向斜，“丙”是地表沟谷，N是岩层层面。读图回答(1)～(2)题。

(1)界面M反映的地质含义不同于N的是(　　)

A．沉积物变化   B．古气候变化

C．古环境变化   D．构造运动变化

(2)该区域(　　)

A．甲抬升前持续接受沉积

B．乙形成时代晚于甲岩层

C．乙形成后经历长期侵蚀

D．丙是背斜受侵蚀的结果

答案　(1)D　(2)C

 (2018·全国卷Ⅰ)下图示意某河流上游河段的单侧断面。该河段两岸依次分布着海拔不同的四个平坦面T0、T1、T2、T3，平坦面上均堆积着河流沉积砾石。砾石的平均砾径T3＞T0＞T2＞T1，洪水期河水能淹没T0。据此完成1～3题。

1．面积仍在扩大的平坦面是(　　)

A．T0   B．T1

C．T2   D．T3

答案　A

解析　据材料可知，洪水期河水能淹没T0，说明平坦面T0仍在接受河流泥沙的堆积，因而平坦面T0面积仍在扩大，故A项正确。

2．该断面河流流速最大的时期为(　　)

A．T3形成时期   B．T2形成时期

C．T1形成时期   D．T0形成时期

答案　A

解析　河流流速越大，搬运能力越强，沉积砾石的平均砾径越大。据材料可知，平均砾径T3最大，故该断面河流流速最大的时期为T3形成时期，A项正确。

3．推测该河段所在区域的地壳经历了(　　)

A．持续下降   B．持续抬升

C．间歇性下降   D．间歇性抬升

答案　D

解析　据材料可知，目前接受沉积的断面海拔最低，较早时期的断面海拔较高，说明地壳不断抬升，排除A、C两项；四个沉积断面不连续，说明地壳经历了间歇性抬升，故B项错误，D项正确。

特色专项增分练

　　时间：45分钟　　　满分：100分

一、选择题(共11小题，每小题4分，共44分。每小题只有一个选项是符合题目要求的)

(2019·湖北宜昌元月调研)地下水库是利用天然含水层、储水构造、溶洞或建筑地下截水坝截蓄地下水而形成的贮水空间，并可与地表水联合调度，是人类利用水资源的一种新途径。下图为华北某滨海地下水库示意图。读图，完成1～3题。

1．下列关于地表水库与地下水库相同点的叙述，正确的是(　　)

A．均需建筑截水坝

B．将水储存在峡谷、洼地中

C．水源补给方式相同

D．调节了水资源的季节分配

答案　D

解析　据材料可知，可利用天然地下空间建设地下水库，也可建筑地下截水坝截蓄地下水而形成贮水空间，因而地下水库不一定需要建筑截水坝，A项错误；地表水库将水储存在峡谷、洼地中，地下水库将水储存在地下空间，B项错误；水源补给方式不同，分别是地表水补给和地下水补给为主，C项错误；均调节了水资源的季节分配，D项正确。

2．图中地下水坝的主要功能有(　　)

①拦截地下径流　②防止海水入侵　③减少海水侵蚀

④抬高地下水水位　⑤缓解土壤盐碱化

A．①②③   B．①②④

C．③⑤   D．②③

答案　B

解析　地下水坝能够拦截、蓄积地下径流，①正确；该地下水库位于沿海地区，可防止海水入侵，②正确；坝外地下水水位降低，海水侵蚀增加，③错误；根据图中建坝前后水位可知，水坝抬高地下水水位，④正确；地下水水位升高，可能加重土壤盐碱化，⑤错误。

3．下列地区最适宜建筑地下水库的是(　　)

A．花岗岩为主体的某大型山谷

B．云贵高原某大型地下溶洞

C．多孔质石灰岩为主体的某背斜山

D．渤海沿岸某淤泥质湿地滩涂

答案　B

解析　据材料可知，地下水库一般有良好的地下空间储存地下水，云贵高原某大型地下溶洞可储存地下水，故B项正确；花岗岩为主体的某大型山谷适宜储存地表水，背斜不是储水构造，沿海淤泥质湿地滩涂不适宜建地下水库，A、C、D三项错误。

(2019·北京石景山期末)下图为某河谷地质、地貌剖面图，图中地层年代由①到③变老。图中阶地(用T表示，数字下标表示阶地的级数)指由河流作用形成的高出洪水位的阶梯状地貌。此河段阶地主要由于地壳抬升形成。读图，完成4～5题。

4．对河谷处地质构造类型及两侧地壳抬升幅度的判断，正确的是(　　)

A．向斜　东侧大   B．背斜　东侧小

C．向斜　西侧大   D．背斜　西侧小

答案　C

解析　从题干上看，地层年代由①到③变老，图中河谷处的岩层呈现中间新、两翼老的特点，说明该河谷的地质构造为向斜。图中河谷西侧的阶地较东侧陡，说明西侧地壳抬升幅度大。

5．下列推断正确的是(　　)

A．乙比甲更可能出现聚落

B．丙比丁更可能出现溶洞

C．阶地T2的抬升晚于T1

D．甲地点以侵蚀作用为主

答案　A

解析　河流沿岸的聚落要考虑洪水灾害。甲地海拔低，在丰水期易被洪水淹没，乙地海拔较高，乙比甲更可能出现聚落，A项正确；溶洞岩石类型是石灰岩，图中丙是页岩，丁是石灰岩，B项错误；T1和T2都有沙、卵石，但T1上覆盖有黏土，说明了阶地T2抬升早于T1，C项错误；甲地点有大量的黏土，说明了以流水堆积作用为主，D项错误。

 “江流在前，雪峰镇后，沃土环绕。一楼住牛羊，二楼做厨房，楼顶晒谷粮，三楼为居室，四楼敬神明，顶上建碉房。农耕、畜牧、生活、贮藏、战斗，你所需要的一切，都在这里。高可超过50 m，屹立于不可能之处，经历地震、战争，千百年不倒。”这是对右图示意的我国某少数民族传统建筑的描述。据此完成6～8题。

6．该建筑可能位于(　　)

A．华北平原   B．塔里木盆地

C．横断山区   D．内蒙古高原

答案　C

解析　读材料可知，该建筑为我国少数民族传统建筑，即具有代表性的建筑，可把华北平原排除掉；再读图文材料可知，当地有农耕、畜牧、经堂、佛龛，塔里木盆地位于新疆南部，当地居民主要信奉伊斯兰教；该地区“江流在前，雪峰镇后”，有雪峰、有大江，横断山区山河相间的地貌最符合该特征，C项正确；内蒙古高原地势平坦，平均海拔1 000米左右，没有雪峰存在。

7．图示建筑特点与其原因对应正确的是(　　)

A．牛羊住室内—夜晚气温低

B．窗户较小—太阳辐射强

C．打麦场在楼顶—农业单产低

D．楼顶设置水槽—缺水

答案　A

解析　根据上题分析可知，该区域地势高，空气稀薄，夜间大气的保温作用弱，气温低，为预防牲畜冻伤，牧民将牛羊召回室内，A项正确；该区域窗户较小，是因为寒冷风大，B项错误；因为这里土地缺乏，半农半牧，农业生产规模不大，小麦等农作物可运回家中，在屋顶堆放和脱粒，C项错误；该地为横断山区，有大江和雪峰，不缺水，D项错误。

8．农业社会时期，制约该地农业发展的主要因素有(　　)

A．地形、热量   B．水源、地形

C．土壤、光照   D．热量、水源

答案　A

解析　根据上题分析，该地区为横断山区，地势起伏大，平原面积小，耕作农业面积小。且海拔高、热量不足，影响农作物生长，所以在农业社会时期，制约该地农业发展的主要因素是地形和热量。

(2019·宁夏大学附中一模)草原犬鼠(土拨鼠)白天活动，善于挖掘洞穴。其洞穴有两个出口，一个是平的，而另一个则是隆起的土堆(如下图)，使地面上的风吹进了洞穴，形成了“穿堂风”，给犬鼠带去了习习凉风。据此完成9～11题。

9．上图犬鼠洞穴的“穿堂风”(　　)

A．甲为气流出口

B．甲洞口气压比乙洞口较高

C．乙处气温较低

D．甲洞口地面气流流速较快

答案　B

解析　其洞穴有两个出口，一个是平的，而另一个则是隆起的土堆，隆起的土堆使乙洞口处气流抬升，形成上升气流，气压较低。甲洞口没有气流抬升，气压较高。所以地面上的风吹进了洞穴，形成了“穿堂风”。甲洞口气压比乙洞口较高，B项正确。甲为气流进口，A项错误；乙处受洞内气流影响，气温较高，C项错误；乙洞口地面气流流速较快，D项错误。

10．与“穿堂风”成因吻合的地理原理是(　　)

A．热力环流   B．狭管效应

C．焚风效应   D．温室效应

答案　A

解析　来自洞穴内的上升气流，使洞内气压降低，图中甲处气流下沉补充。与“穿堂风”成因吻合的地理原理是热力环流，A项正确；狭管效应受地形影响形成，不是热力因素形成，B项错误；焚风效应受地形影响形成，C项错误；温室效应指的是大气的保温作用，不能形成“穿堂风”，D项错误。

11．最有利于我国南方山区房屋形成“穿堂风”的是(　　)

A．房屋东西朝向，房前石质地面，屋后河流

B．房屋东西朝向，房前河流，屋后山林

C．房屋南北朝向，房前山林，屋后河流

D．房屋南北朝向，房前石质地面，屋后山林

答案　D

解析　最有利于我国南方山区房屋形成“穿堂风”的是房屋南北朝向，房前石质地面，是阳面，受热升温快，气流上升；屋后山林是阴面，升温慢，气温低，气流下沉。风由屋后吹向屋前，形成“穿堂风”，D项正确；房屋东西朝向，房前、屋后受热差异小，A、B两项错误；房前山林，屋后河流，前后受热产生的差异小，不易形成“穿堂风”，C项错误。

二、综合题(共56分)

12．(2019·河北保定期末)阅读图文材料，完成下列要求。(34分)

吐鲁番盆地是新疆天山东部南坡的一个古老的凹陷盆地，中部有火焰山横穿境内，把吐鲁番盆地分割成南、北两个部分。山北为博格达山山麓的倾斜淤积平原，山南为下陷盆地。吐鲁番盆地属于干旱的暖温带大陆性气候，干燥、多风，北部山地降水在300～400毫米之间，高山有冰雪，为盆地主要灌溉水源。吐鲁番是我国重要的葡萄种植基地，但冬季低温对葡萄造成的冻害，严重危害葡萄生产。图一为吐鲁番盆地位置示意图，图二为吐鲁番盆地地形地质剖面示意图。

(1)在吐鲁番盆地内部，火焰山山南地势明显低于山北，分析主要原因。(10分)

(2)吐鲁番盆地气候干旱，但地下水资源十分丰富。请解释原因。(6分)

(3)吐鲁番盆地的绿洲多分布在盆地中部偏北的地方，为什么？(8分)

(4)分析吐鲁番葡萄冬季冻害严重的主要自然原因。(10分)

答案　(1)火焰山山南属于断裂下沉区域(下陷盆地)(或山北相对上升)；由于火焰山的阻隔作用，从天山被流水携带下来的风化(或碎屑)物质在山北堆积，而山南受到保护(或山北为天山山麓的倾斜淤积平原，接受来自天山的流水沉积，而山南受火焰山的阻挡，沉积少)；南部的觉罗塔格山(或南部山地)阻挡了来自山地以南的沙尘，盆地内风力大，山南风力沉积作用较弱，所以地势较低。

(2)夏半年，北部高山有冰雪融水和山地降水，下渗形成地下径流，吐鲁番盆地地势低洼，地下水汇集，所以地下水丰富。

(3)盆地内降水稀少，沙漠广布，但北部山地降水较多，高山常年积雪，有冰川发育，冰雪融水和大气降水汇流成河，通过地下径流向盆地渗流过程中，被火焰山所截，在山间沟谷呈泉涌出地面，(并汇流成河，)形成绿洲。因此盆地的绿洲多位于接近水源的中部偏北的地方。

(4)吐鲁番盆地地处中纬度大陆内部，距离冬季风源地近，冬季降温幅度大；冬季太阳高度较小，昼长时间较短，气温较低；大气的保温作用差，昼夜温差大；地面沙漠、戈壁广布，降温快，冬季气温低；气候干旱，冬季降雪量小，积雪少，对葡萄的保温作用小。因此吐鲁番葡萄冬季冻害严重。

解析　第(1)题，结合材料信息“山北为博格达山山麓的倾斜淤积平原，山南为下陷盆地”分别分析南北地形的成因。第(2)题，地下水丰富的原因从高山冰雪融水和雨水下渗条件等方面分析。第(3)题，根据水源的差异分析绿洲分布。第(4)题，冻害严重的主要自然原因主要分析影响气温的因素。

13．(2019·江西南昌一模)阅读图文材料，回答下列问题。(22分)

相关部门对云南省西部山区某自然村进行了农业普查，下图是该村地形剖面图，下表是该村不同海拔土地利用结构(%)。该村面积约1.5平方千米，2018年户籍人口362人，常住人口286人。农作物以水稻为主，20世纪80年代以来，水稻生产的熟制逐步发生改变，大部分由一年两熟改为一年一熟，海拔1 000米附近稻田一直保持一年两熟，成为该村的基本农田。

(1)与户籍人口相比，简述该村常住人口的年龄结构特点。(4分)

(2)表中，该村“其他”土地包括多种利用类型，请列举其中3种主要类型。(6分)

(3)说明海拔1 000米附近稻田成为该村基本农田的有利条件。(6分)

(4)分析该村水稻熟制改变的积极意义。(6分)

答案　(1)少年儿童及老年人口比重高；青壮年人口比重小。

(2)林地(果园，茶园)，水域(草地，荒地)，交通用地(建筑用地，厂房，商店)。

(3)海拔高，昼夜温差大；位于阳坡，光照强(地形平坦，便于耕作)；距离村庄较近，利于耕作和管理(耕作历史悠久，土壤肥沃)。

(4)减少劳动量，缓解劳动力不足的矛盾；改善水稻生长期水热条件，提升稻米品质；减轻土地压力，改善土壤肥力。

解析　第(1)题，该村2018年户籍人口362人，常住人口286人，说明有大量劳动力人口外出务工。该村常住人口的年龄结构特点是少年儿童及老年人口比重高，青壮年人口比重小。第(2)题，土地利用类型除稻田、住宅、菜园外，其他类型还有林地，如果园、茶园等，有水域、草地、荒地等，有交通用地、厂房、商店建筑用地等。第(3)题，该村海拔1 000米附近稻田一直保持一年两熟，成为该村的基本农田。农业生产条件主要从气候、地形、土壤、历史等方面考虑。海拔高，昼夜温差大，利于养分积累。结合图中文字，该稻田位于阳坡，光照强。根据剖面曲线形态，该海拔坡度较小，说明地形平坦，便于耕作。根据横轴数值，该稻田距离村庄较近，利于耕作和管理。该地耕作历史悠久，土壤肥沃。第(4)题，20世纪80年代以来，水稻生产的熟制逐步发生改变，大部分由一年两熟改为一年一熟。熟制减少，对劳动力需求减少，能缓解劳动力不足的矛盾。能够选择最佳生产时段，改善水稻生长期水热条件，提升稻米品质。有利于减轻土地压力，改善土壤肥力。
