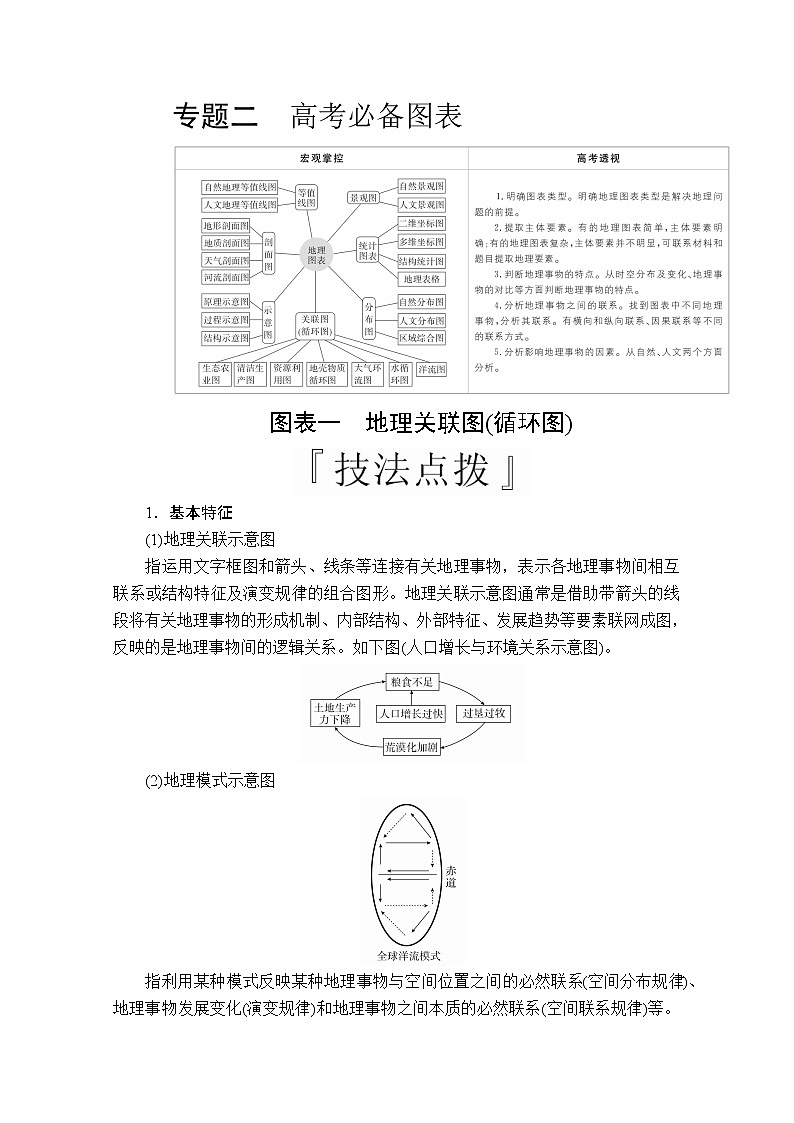

专题二  高考必备图表

图表一　地理关联图(循环图)

1．基本特征

(1)地理关联示意图

指运用文字框图和箭头、线条等连接有关地理事物，表示各地理事物间相互联系或结构特征及演变规律的组合图形。地理关联示意图通常是借助带箭头的线段将有关地理事物的形成机制、内部结构、外部特征、发展趋势等要素联网成图，反映的是地理事物间的逻辑关系。如下图(人口增长与环境关系示意图)。

(2)地理模式示意图

指利用某种模式反映某种地理事物与空间位置之间的必然联系(空间分布规律)、地理事物发展变化(演变规律)和地理事物之间本质的必然联系(空间联系规律)等。运用这些模式图可以化繁为简、化难为易，准确地理解和掌握某一地理事物和地理原理的分布规律。右图为全球洋流模式示意图。

2．读图技巧

此类图判读技法如下：

(1)读清图名：首先依据图名了解该模式图所反映的主要内容。

(2)理解成因：根据模式图存在的条件和基础，理解并掌握该地理现象发生和发展的机制。比如盛行风是洋流形成的主要动力，洋流的形成与全球风带的分布有关。

(3)总结规律：结合模式示意图总结出相关的规律。如根据洋流模式示意图，可总结出中低纬度的大洋环流和中高纬度大洋环流的运动方向。

(4)具体应用：根据模式示意图总结出的规律，落实到具体的地理位置，解决题目中的问题。如根据全球洋流模式示意图，可判断出不同地区洋流对气候、航行、污染物扩散等方面的具体影响。

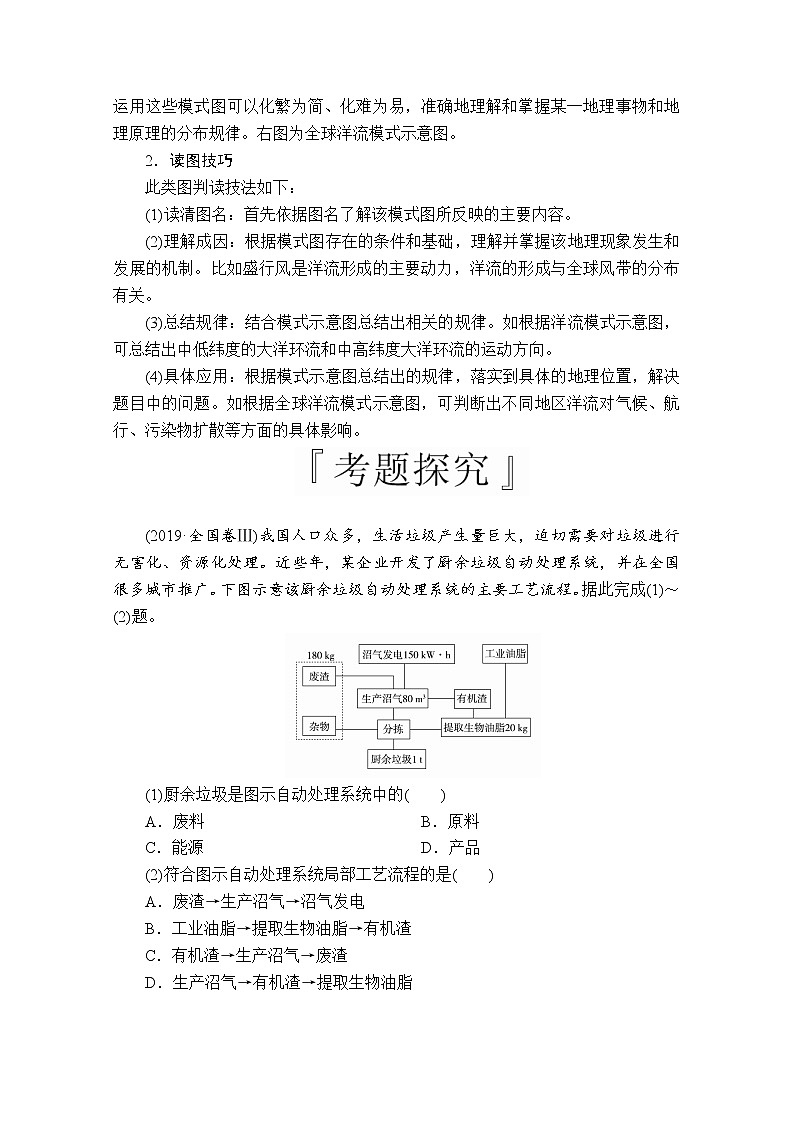

(2019·全国卷Ⅲ)我国人口众多，生活垃圾产生量巨大，迫切需要对垃圾进行无害化、资源化处理。近些年，某企业开发了厨余垃圾自动处理系统，并在全国很多城市推广。下图示意该厨余垃圾自动处理系统的主要工艺流程。据此完成(1)～(2)题。

(1)厨余垃圾是图示自动处理系统中的(　　)

A．废料   B．原料

C．能源   D．产品

(2)符合图示自动处理系统局部工艺流程的是(　　)

A．废渣→生产沼气→沼气发电

B．工业油脂→提取生物油脂→有机渣

C．有机渣→生产沼气→废渣

D．生产沼气→有机渣→提取生物油脂

答案　(1)B　(2)C

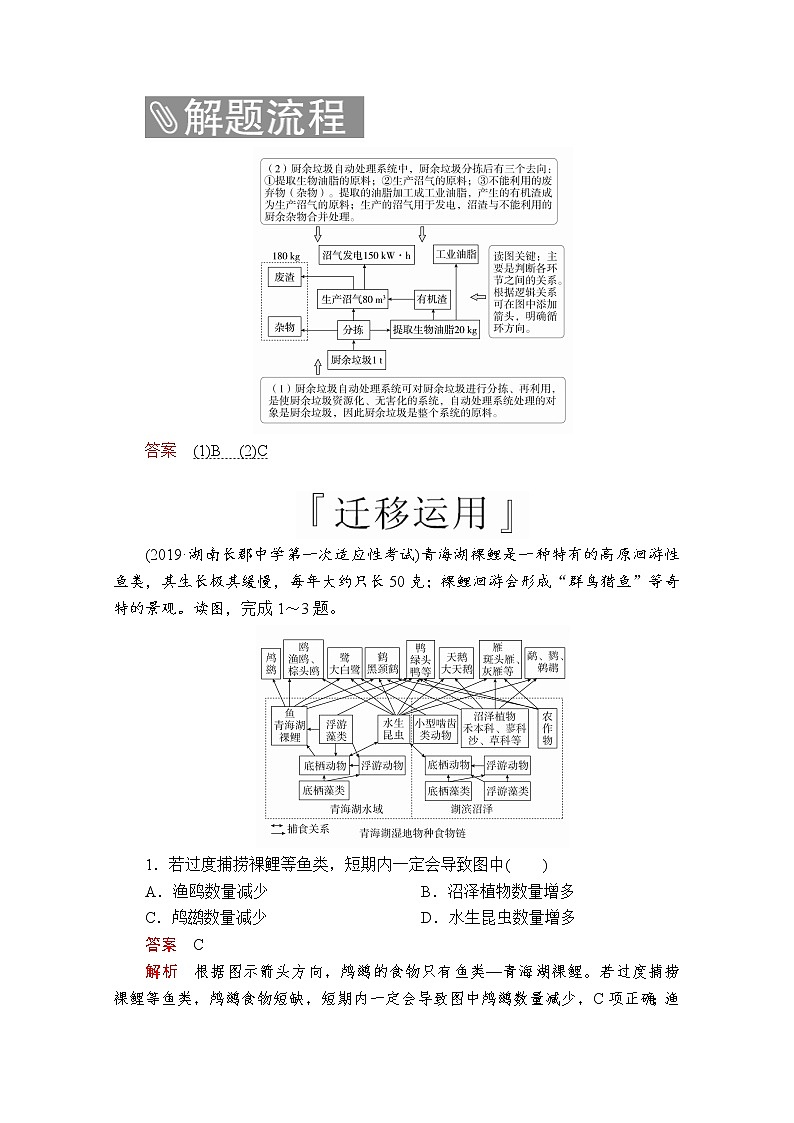

(2019·湖南长郡中学第一次适应性考试)青海湖裸鲤是一种特有的高原洄游性鱼类，其生长极其缓慢，每年大约只长50克；裸鲤洄游会形成“群鸟猎鱼”等奇特的景观。读图，完成1～3题。

1．若过度捕捞裸鲤等鱼类，短期内一定会导致图中(　　)

A．渔鸥数量减少   B．沼泽植物数量增多

C．鸬鹚数量减少   D．水生昆虫数量增多

答案　C

解析　根据图示箭头方向，鸬鹚的食物只有鱼类—青海湖裸鲤。若过度捕捞裸鲤等鱼类，鸬鹚食物短缺，短期内一定会导致图中鸬鹚数量减少，C项正确；渔鸥的食物范围广，数量变化小，A项错误；短期内对沼泽植物数量影响小，B项错误；水生昆虫与裸鲤间没有直接关联，对水生昆虫数量影响小，D项错误。

2．下列因素中，与裸鲤生长缓慢相关的条件是(　　)

A．地势高，空气稀薄   B．气温低，生长周期短

C．天敌数量多   D．饵料不足

答案　D

解析　青海湖位于青藏高原，温度低，生物量少，与裸鲤生长缓慢相关的条件是饵料不足，D项正确；鱼在水中，空气稀薄不是主要原因，A项错误；鱼类可以多年生存，生长慢，生长周期较长，B项错误；天敌数量不是生长慢的原因，C项错误。

3．裸鲤在上溯徊游时，最容易被群鸟猎食的河段可能是(　　)

A．河道较窄，地势起伏较大的河段

B．河道较宽，地势平缓的河段

C．河道较宽，地势起伏较大的河段

D．河道较窄，地势平缓的河段

答案　A

解析　裸鲤在上溯徊游时，有半河清水半河鱼的说法。最容易被群鸟猎食的河段可能是河道较窄，地势起伏较大的河段，鱼群密度大，A项正确；河道较宽，鱼群分散，被猎食的可能性小，B、C两项错误；地势平缓的河段，鱼跳起可能性小，潜在水中，不易被猎食，D项错误。

特色专项增分练

　　时间：45分钟　　　满分：100分

一、选择题(共11小题，每小题4分，共44分。每小题只有一个选项是符合题目要求的)

(2019·广东梅州3月质检)我国石灰石资源储量丰富、分布广泛。世界水泥生产看中国，中国水泥生产看安徽。水泥生产的区域性很强，很容易造成产能过剩。如图是安徽某水泥企业的生产经营模式。据此回答1～3题。

1．水泥厂的熟料生产属于(　　)

A．原料导向型   B．市场导向型

C．技术导向型   D．动力导向型

答案　A

解析　由图可知，熟料生产需要大量的生料，应接近原料地，减少运输成本，A项正确。

2．陕西、安徽的石灰石资源储量位居全国第一、第二位。江苏省的石灰石资源约占安徽的一半。2017年陕西省水泥产量为0.79亿吨，江苏省的水泥产量为1.73亿吨。造成陕西省和江苏省水泥产量差异很大的主导因素是(　　)

A．原料   B．市场

C．交通   D．劳动力

答案　B

解析　和陕西省相比，江苏省经济发达，城市建设更快，对水泥的需求量更大，市场更广，B项正确。

3．据统计，2016年我国水泥的总产量24.1亿吨，出口量0.18亿吨。下列有利于增加我国水泥出口量措施的叙述，正确的是(　　)

A．提高水泥价格

B．出口低标准水泥，开发低端市场

C．“一带一路”战略的实施

D．大力发展水泥陆路运输

答案　C

解析　提高水泥价格，不利于出口，A项错误；出口低标准水泥，开发低端市场，不符合市场规范，B项错误；“一带一路”战略的实施，有利于促进水泥出口，C项正确；水泥属大宗货物，出口不适合陆路运输，D项错误。

(2019·沈阳市郊联体一模)“富碳农业”指在人工密闭环境中，利用光、气、温、水、肥、种等最佳条件组合，创造高效率的光合作用环境，将二氧化碳作为气肥大量地使用，生产出丰富的粮食作物供给人类生活。下图为“富碳农业”产业链示意图。据此回答4～5题。

4．下列有关“富碳农业”生产特点的叙述，正确的是(　　)

A．精耕细作、生产规模大

B．受自然条件影响较小

C．商品率高、专业化程度低

D．集约化程度低，受市场影响小

答案　B

解析　从图文看，富碳农业在人工密闭环境中，几乎不受自然条件的影响；其生产规模不会很大，集约化程度和商品率应很高，专业化程度高，受市场影响大，故B项正确。

5．发展“富碳农业”，能够(　　)

A．消耗二氧化碳，缓解碳排放压力

B．实现规模化经营，提高农产品价格

C．减少农药使用量，保证土壤肥力

D．增加农产品供给，解决粮食短缺问题

答案　A

解析　根据“富碳农业”的生产原理，主要是将工业中排放的二氧化碳收集起来，进行农业生产，既能提高农业产出，又能减缓二氧化碳的排放压力，A项正确。

(2019·郑州市模拟)干热岩是一种新兴地热能源，是指一般温度高于200 ℃、埋深数千米、内部不存在流体或仅有少量地下流体的高温岩体。经过多年研究与探索，美国、法国、德国等科技发达国家在干热岩发电的基本原理和技术方面取得了相当大的进展。下图为干热岩发电示意图。据此完成6～8题。

6．图中干热岩的发电过程，利用的地理原理是(　　)

A．生物循环   B．水循环

C．岩石圈物质循环   D．大气环流

答案　B

解析　读图可知，发电原理是冷水下压，被岩石加热，变为水汽蒸发到换热器，即是通过水的液态和气态的转化来实现的，即利用水循环原理，B项正确。

7．我国干热岩资源丰富，但开发利用率极低，其制约因素主要是(　　)

A．地形   B．市场

C．技术   D．气候

答案　C

解析　从干热岩的发电过程看出，利用的是地下上升的热蒸汽，与地形、气候没有关系，A、D两项错误；中国对能源需求量大，市场不是限制因素，B项错误；根据材料“经过多年研究与探索，美国、法国、德国等科技发达国家在干热岩发电的基本原理和技术方面取得了相当大的进展”，说明干热岩发电对技术要求很高，C项正确。

8．与风力发电相比，利用干热岩发电的最大优势是(　　)

A．受天气影响小   B．受地域影响小

C．电站建造成本低   D．技术简单便于操作

答案　A

解析　干热岩发电利用地下热能，受天气影响小，A项正确；干热岩发电必须在有干热岩石分布的地区，受地域影响大，B项错误；干热岩一般埋深数千米，需要建造注水井和蒸汽井，和地上的设施连成一体，因此电站建造成本高，技术要求高，C、D两项错误。

(2019·陕西四校联考)图一为长江三角洲历史演变图，图二为岩石圈物质循环示意图。读图，完成9～11题。

9．图二中，与古沙洲形成的地质作用相同的岩石类型是(　　)

A．甲   B．乙

C．丙   D．丁

答案　D

解析　古沙洲形成的地质作用是外力作用，在其作用下形成的岩石类型是沉积岩，对应图二中丁。

10．关于长江三角洲海岸线演变过程的说法，正确的是(　　)

A．不断被侵蚀   B．先侵蚀，后沉积

C．不断有泥沙沉积   D．先沉积，后侵蚀

答案　C

解析　读图可知，随着历史发展，长江口海岸线不断向海洋推进，说明不断有泥沙沉积，故C项正确。

11．近年来该地海岸线向近海移动的速度减慢，原因可能是(　　)

A．长江流域年均降水量增加

B．长江沿岸农业灌溉面积减少

C．长江流域植被覆盖率降低

D．三峡大坝等水利工程截留泥沙

答案　D

解析　近年来该地海岸线向近海移动的速度减慢，说明入海口处泥沙淤积量减少，原因可能是中上游水土流失的治理、三峡大坝等水利工程截留了部分泥沙，导致流入下游的泥沙量减少，故D项正确；长江流域年均降水量增加、沿岸农业灌溉面积减少、植被覆盖率降低，都会导致注入长江的径流量增加，水土流失加剧，泥沙淤积量增加，故A、B、C三项错误。

二、综合题(共56分)

12．(2019·广东六校第三次联考)阅读图文材料，完成下列要求。(26分)

铜矿通常含硫量比较高。赞比亚铜矿资源极为丰富，尤其是中、北部铜矿带矿体具有面积大、矿层厚、品位高、埋藏浅、利于开采的特点，区域内有许多大型铜矿和铜冶炼中心，所产铜国内需求极为有限，但赞比亚产品可免税或无配额进入发达国家市场。谦比希工业园区是中赞两国共同打造，由中方企业负责开发、建设、运营和管理的多产业集群园区，园区规划面积41平方千米。

(1)说出赞比亚吸引中方企业投资优势条件。(8分)

(2)分析谦比希成为中赞合作打造工业园选址的有利条件。(6分)

(3)分析工业园区建设对当地的积极影响。(6分)

(4)选矿厂生产的精铜矿通常是通过火法炼铜获得粗铜，湿法炼铜用硫酸将铜矿中的铜元素转变成可溶性的硫酸铜，再将铁放入硫酸铜溶液中把铜置换岀来，说明图b工业园区硫酸厂的作用。(6分)

答案　(1)优惠的投资政策、廉价的劳动力、低廉的地价、丰富的(铜、钴等)矿产资源、产品进入国际市场可免税或无配额。

(2)地处著名的铜矿带，铜矿资源丰富；有铁路通往园区，对外交通方便；工业用地充足且价低。

(3)有利于加强对矿产资源的开采、加工，延长产业链，提高附加值，促进当地经济发展(工业化水平的提高)；相关工业部门集群，有利于提高资源的利用率，减少环境污染；增加(提供)就业岗位，增加经济收入，改善居民生活。

(4)火法炼铜工艺中产生的二氧化硫作为副产品，成为硫酸厂的原料(有效回收利用粗铜厂炼铜过程中产生的SO2气体，减少环境污染)，硫酸厂生产出来的硫酸成为湿法炼铜工艺介质，有效提高资源利用率(降低生产成本)和减少环境污染。

解析　第(1)题，工业区位因素主要从原料、劳动力、科技、交通、市场、政策等方面考虑。第(2)题，工业园区的区位条件从土地价格、基础设施(交通、水、电等方面)、规划导向、人才集聚等方面分析。第(3)题，从生态效益、经济效益和社会效益的角度进行分析。第(4)题，其作用主要从有效提高资源利用率和减少环境污染等方面进行分析。

13．(2019·黑龙江模拟)阅读图文材料，完成下列要求。(30分)

材料一　从20世纪70年代半导体产业在美国形成规模以来，半导体产业总共经历了两次大规模的产业转移：第一次是从20世纪80年代开始，由美国本土向日本转移，成就了东芝、松下、日立等知名品牌；第二次是20世纪90年代末期到2000年，随着半导体产业不断的发展与升级，美国逐步把IC的设计与制造进行分离，并将制造业转移。由美国、日本向韩国以及我国台湾转移，造就了三星、海力士、台积电、日月光等大型厂商。

材料二　半导体产业每一次转移的过程都带动了当地科技与经济飞速的发展。我国正在承接第三次转移，我国在过去的二十多年中，凭借低廉的劳动力成本，获取了部分国外半导体分装、制造等业务。随着全球电子化进程的开展，我国半导体产业厚积薄发，半导体产业下游发展兴旺。目前我国已成为全球第一大消费电子生产国和消费国。

材料三　下图为半导体产业链示意图。

(1)简析美国半导体产业进行第一次产业转移的原因。(6分)

(2)第二次转移，美国开始主动将生产线外搬，采用委外代工的模式。判断此阶段美国半导体产业的生产特点。(6分)

(3)第三次半导体产业转移为规模转移。简述我国承接半导体第三次转移的优势条件。(8分)

(4)简述半导体产业转移给我国带来的有利影响。(10分)

答案　(1)半导体加工产业利润降低；美国劳动力成本上升；日本劳动力较美国廉价。

(2)半导体产业不断发展与升级；产业链更加完整、细化；掌握利润高，具有核心竞争力的设计等高技术环节。

(3)劳动力成本较低；半导体产业下游应用发展迅速，消费市场广阔；我国科技发展迅速，具备了相应的技术条件；资金充裕。

(4)有利于增加我国半导体市场在国际市场中的份额；有利于我国的产业转型升级；能够提供就业机会，促进经济发展；有利于提升我国产品的核心竞争力；促进我国的科技发展等。

解析　第(1)题，美国半导体产业进行第一次产业转移，是从20世纪80年代开始，由美国本土向日本转移，主要原因是半导体加工产业利润降低，美国劳动力成本上升，日本劳动力较美国廉价。第(2)题，随着半导体产业不断的发展与升级，美国逐步把IC的设计与制造进行分离，并将制造业转移。此阶段美国半导体产业生产特点是，半导体产业不断发展与升级，产业链更加完整、细化。美国掌握着利润高，具有核心竞争力的设计等高技术环节。第(3)题，我国承接半导体第三次转移的优势条件，主要从劳动力、市场、技术、资金等因素考虑。第(4)题，半导体产业转移给我国带来的有利影响，主要从市场、产业升级、就业、经济、科技发展等方面考虑。
