图表三　坐标统计图

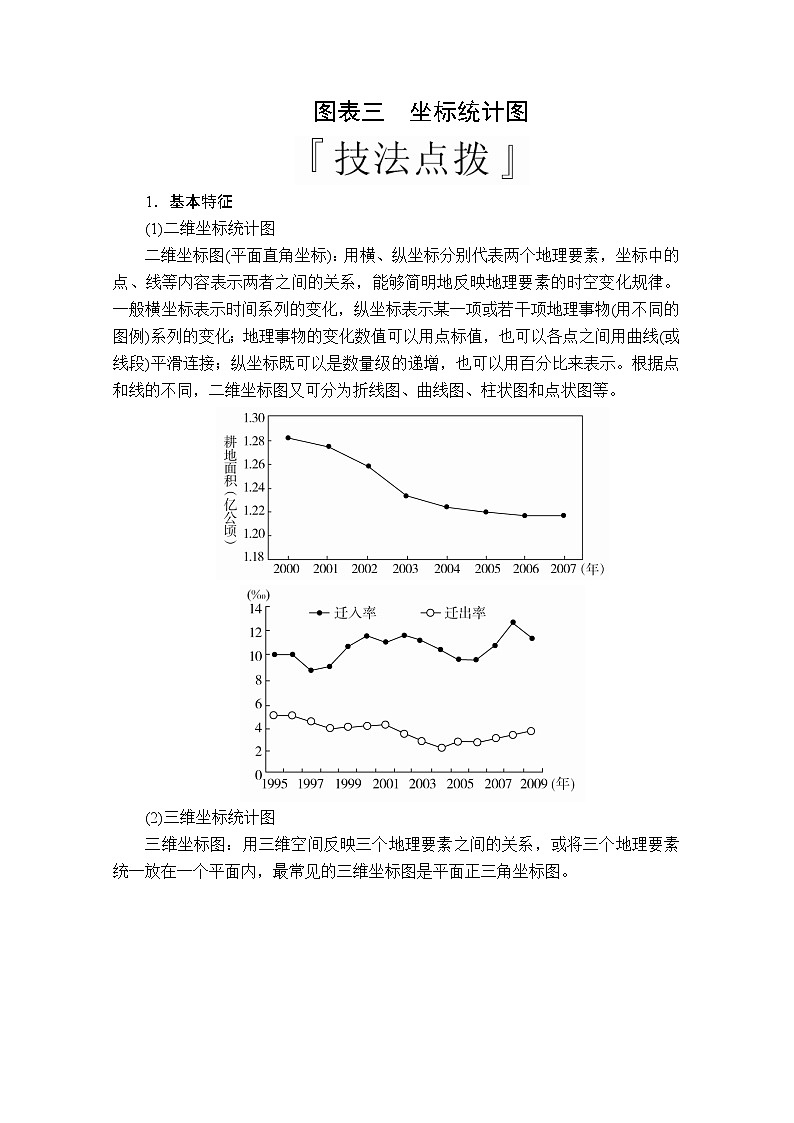

1．基本特征

(1)二维坐标统计图

二维坐标图(平面直角坐标)：用横、纵坐标分别代表两个地理要素，坐标中的点、线等内容表示两者之间的关系，能够简明地反映地理要素的时空变化规律。一般横坐标表示时间系列的变化，纵坐标表示某一项或若干项地理事物(用不同的图例)系列的变化；地理事物的变化数值可以用点标值，也可以各点之间用曲线(或线段)平滑连接；纵坐标既可以是数量级的递增，也可以用百分比来表示。根据点和线的不同，二维坐标图又可分为折线图、曲线图、柱状图和点状图等。

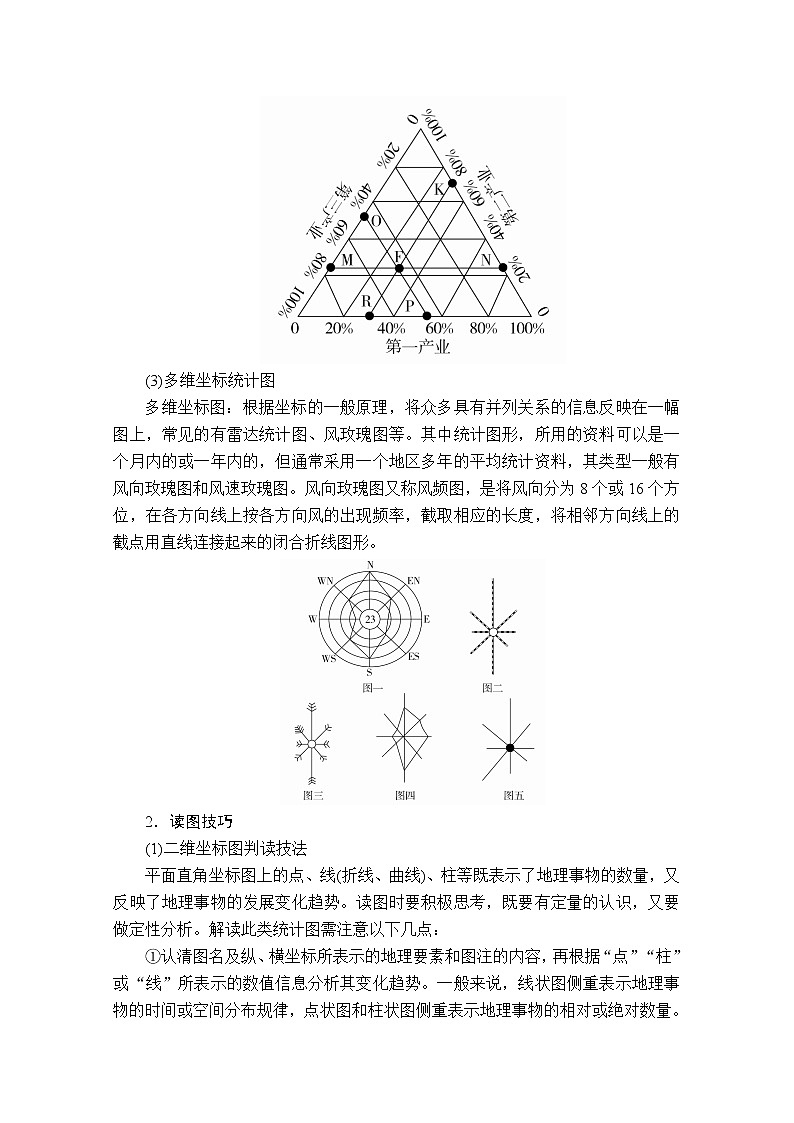

(2)三维坐标统计图

三维坐标图：用三维空间反映三个地理要素之间的关系，或将三个地理要素统一放在一个平面内，最常见的三维坐标图是平面正三角坐标图。

(3)多维坐标统计图

多维坐标图：根据坐标的一般原理，将众多具有并列关系的信息反映在一幅图上，常见的有雷达统计图、风玫瑰图等。其中统计图形，所用的资料可以是一个月内的或一年内的，但通常采用一个地区多年的平均统计资料，其类型一般有风向玫瑰图和风速玫瑰图。风向玫瑰图又称风频图，是将风向分为8个或16个方位，在各方向线上按各方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线连接起来的闭合折线图形。

2．读图技巧

(1)二维坐标图判读技法

平面直角坐标图上的点、线(折线、曲线)、柱等既表示了地理事物的数量，又反映了地理事物的发展变化趋势。读图时要积极思考，既要有定量的认识，又要做定性分析。解读此类统计图需注意以下几点：

①认清图名及纵、横坐标所表示的地理要素和图注的内容，再根据“点”“柱”或“线”所表示的数值信息分析其变化趋势。一般来说，线状图侧重表示地理事物的时间或空间分布规律，点状图和柱状图侧重表示地理事物的相对或绝对数量。

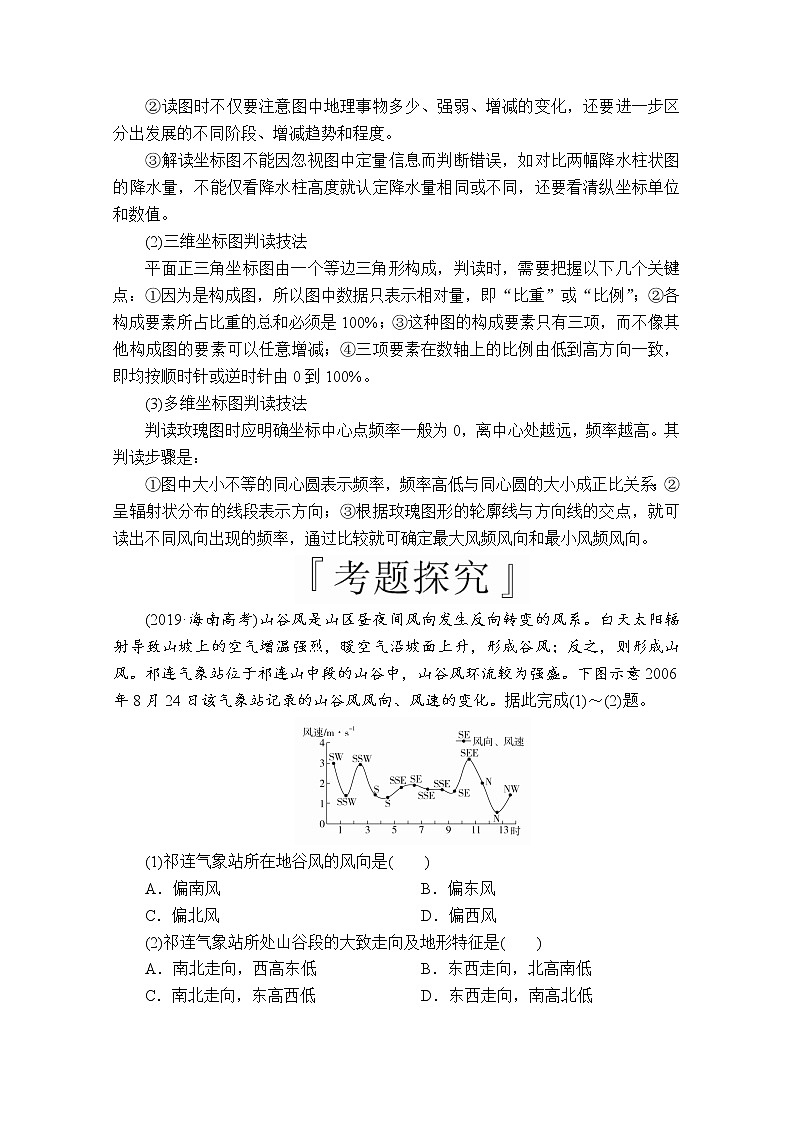

②读图时不仅要注意图中地理事物多少、强弱、增减的变化，还要进一步区分出发展的不同阶段、增减趋势和程度。

③解读坐标图不能因忽视图中定量信息而判断错误，如对比两幅降水柱状图的降水量，不能仅看降水柱高度就认定降水量相同或不同，还要看清纵坐标单位和数值。

(2)三维坐标图判读技法

平面正三角坐标图由一个等边三角形构成，判读时，需要把握以下几个关键点：①因为是构成图，所以图中数据只表示相对量，即“比重”或“比例”；②各构成要素所占比重的总和必须是100%；③这种图的构成要素只有三项，而不像其他构成图的要素可以任意增减；④三项要素在数轴上的比例由低到高方向一致，即均按顺时针或逆时针由0到100%。

(3)多维坐标图判读技法

判读玫瑰图时应明确坐标中心点频率一般为0，离中心处越远，频率越高。其判读步骤是：

①图中大小不等的同心圆表示频率，频率高低与同心圆的大小成正比关系；②呈辐射状分布的线段表示方向；③根据玫瑰图形的轮廓线与方向线的交点，就可读出不同风向出现的频率，通过比较就可确定最大风频风向和最小风频风向。

 (2019·海南高考)山谷风是山区昼夜间风向发生反向转变的风系。白天太阳辐射导致山坡上的空气增温强烈，暖空气沿坡面上升，形成谷风；反之，则形成山风。祁连气象站位于祁连山中段的山谷中，山谷风环流较为强盛。下图示意2006年8月24日该气象站记录的山谷风风向、风速的变化。据此完成(1)～(2)题。

(1)祁连气象站所在地谷风的风向是(　　)

A．偏南风   B．偏东风

C．偏北风   D．偏西风

(2)祁连气象站所处山谷段的大致走向及地形特征是(　　)

A．南北走向，西高东低   B．东西走向，北高南低

C．南北走向，东高西低   D．东西走向，南高北低

答案　(1)C　(2)D

(2019·广东汕头一模)按照我国集中供暖有关设计规范，当每年的连续5天平均气温≤5 ℃时，第一天作为供暖开始日期，称作供暖初日。下图示意1961～2016年我国三个地区平均集中供暖初日日序(年内第n日)变化。据此回答1～3题。

1．甲、乙、丙三个区域最有可能是(　　)

A．东北、西北、华北   B．西北、华北、东北

C．华北、东北、西北   D．东北、华北、西北

答案　D

解析　华北在三个地区中气温最高，开始集中供暖的时间最晚，初日日序最晚，乙代表华北地区，与东北相比，内陆的西北地区，距冬季风源地更近，降温更快，开始集中供暖的时间更早，丙为西北地区，D项正确。

2．甲、乙两地年际间供暖初日变化高度相关，导致这一现象的因素是(　　)

A．地形   B．植被

C．大气环流   D．海陆位置

答案　C

解析　地形、植被和海陆位置不会发生变化，对甲、乙两地年际间供暖初日变化没有影响，冬季风的强弱影响两地的降温早晚。

3．从图中可以看出(　　)

A．冬季气温年际间的变幅较小

B．集中供暖时间呈现下降趋势

C．能源利用效率不断提高

D．集中供暖用能呈现增长趋势

答案　B

解析　图示三地年际间供暖初日变化反映了冬季气温年际间的变幅较大，A项错误；读图可知，供暖初日日序呈波动推迟，集中供暖时间呈现下降趋势，集中供暖用能呈现减少趋势，B项正确，D项错误；能源利用效率不断提高在图中无显示，排除C项。

特色专项增分练

　　时间：45分钟　　　满分：100分

一、选择题(共11小题，每小题4分，共44分。每小题只有一个选项是符合题目要求的)

(2019·高考模拟预测卷)下图为某市中心城区地租等值线分布图。据此完成1～3题。

1．影响图中地租等值线凸出方向的因素最有可能是(　　)

A．距市中心远近   B．交通通达度

C．大气环境质量   D．盛行风向

答案　B

解析　读图可知，图中地租等值线中间数值高于周围，所以地租等值线向低值区凸出的位置交通通达度高，凸出方向与距市中心远近无关；与大气环境质量、盛行风向关系很小。

2．相比较，在甲处最适合布局(　　)

A．商业区   B．现代农业区

C．工业区   D．高级住宅区

答案　A

解析　甲处地租水平偏高，说明该处交通通达度高，最适合布局商业区。

3．若在甲处新建高铁站点，产生的影响可能是(　　)

A．甲处地租价格上涨   B．出现大量住宅区

C．形成新的商业区   D．干扰市内交通布局

答案　A

解析　甲处新建的高铁站点会使该地地租价格上涨。

(2019·江苏高考)下图为华东地区和东北地区的城市大气PM2.5和SO2多年平均浓度日变化曲线图。读图回答4～5题。

4．两地区的城市大气PM2.5浓度一般在10时以后下降，其主要原因是(　　)

A．户外活动减少，利于污染物沉降

B．降水频率增加，有利于空气净化

C．热岛效应增强，利于污染物扩散

D．汽车流量减少，尾气排放量减少

答案　C

解析　10时以后，随着气温的升高，城市上升气流增强，利于污染物扩散。

5．华东地区大部分时段大气SO2浓度低于东北地区，主要的影响因素是(　　)

A．能源结构   B．人口密度

C．资源条件   D．出行方式

答案　A

解析　东北地区能源消费构成以煤炭为主，排放出的SO2多，大气污染较重；华东地区煤炭分布较少，能源消费构成中的石油、天然气比重较大，且近年来核电比重上升较快，因此排放出的SO2相对较少。

(2019·重庆调研)巴丹吉林沙漠位于北纬39°30′～42°，东经98°30′～104°，面积4.43万平方千米，分布有大小湖泊146个，其中常年积水湖泊119个，冬季不结冰。巴丹吉林沙漠湖泊分布区断裂带发育，泉眼众多，有些湖泊无论冬夏水位恒定，不增不减，更加令人不解的是，咸淡水相伴相生。该地区年降水量40～80 mm，蒸发量超过3 000 mm，气候干旱，只有38户牧民家庭散居在各个湖泊旁边。下图为1973～2010年巴丹吉林沙漠湖泊主要分布区湖泊面积变化空间分布图。据此完成6～8题。

6．巴丹吉林沙漠中湖泊的主要补给水源是(　　)

A．雨水   B．冰雪融水

C．地下水   D．河流水

答案　C

解析　据材料可知，该区域湖泊水位季节变化很小。地下水是最为稳定的补给来源，故C项正确。雨水、冰雪融水、河流水补给都会使湖泊水位季节变化增大，故A、B、D三项错误。

7．巴丹吉林沙漠断裂带最可能分布在沙漠的(　　)

A．东南部   B．西南部

C．西北部   D．东北部

答案　A

解析　读图可知，该区域大部分湖泊面积缩小，左图经度显示，面积增大的湖泊位置偏东；右图纬度显示，面积增大的湖泊位置偏南，这说明面积增大的湖泊大多分布在东南部，故A项正确。

8．导致巴丹吉林沙漠中湖泊面积变化的主要原因最可能是(　　)

A．降水量的变化   B．全球气候变暖

C．人类引水灌溉   D．大风天数增加

答案　B

解析　读图可知，该区域大部分湖泊面积缩小。受全球气候变暖的影响，蒸发加剧，导致湖泊面积缩小，故B项正确；降水量的变化可能使湖泊面积增大，也可能使湖泊面积缩小，排除A项；据材料可知，该区域人口稀少，居民主要从事畜牧业，排除C项；大风天数对湖泊面积变化影响不大，排除D项。

(2019·安徽江南十校3月综合检测)冰川和积雪是构成山区固态水库的主体，对区域水资源稳定性具有调节功能，但深受气候变化的影响。阿克苏河发源于天山冰雪覆盖区，冰雪融水在其径流量中占有重要比例。下图示意2003～2015年天山山区水储量的季节变化，图中①②③④表示不同季节。据此完成9～11题。

9．天山山区春季水储量为(　　)

A．①   B．②

C．③   D．④

答案　B

解析　该图示意天山山区水储量的季节变化，图中①②③④为不同季节。山区固态水体积累和消融的季节差异导致了水储量变化的季节差异。天山山区整个冬半年固态水资源一直处于积累过程，到春季达到最大值，由此，可判断②为春季。

10．2003～2015年，天山山区水储量(　　)

A．呈波动减少趋势   B．呈波动增加趋势

C．波动但相对稳定   D．变化趋势不明显

答案　A

解析　由图中四条曲线的变化，可直接判断：2003～2015年，天山山区水储量呈波动减少趋势。

11．天山山区水储量的变化，导致阿克苏河出山口的径流量(　　)

A．持续缓慢减小   B．先增大后减小

C．持续缓慢增大   D．先减小后增大

答案　B

解析　阿克苏河的补给主要来自冰雪融水。故随着冰雪消融量的增多，阿克苏河出山口的径流量先增大；再随着固态水储量(冰雪)的减少，补给来源减少，出山口的径流量后减小。

二、综合题(共56分)

12．阅读图文材料，完成下列要求。(28分)

热量资源是指某一地区在特定的气候条件下所能提供的热量多少。一般把气温高于0 ℃的部分，如无霜期、≥10 ℃的积温等“热量”，看作农业生产的有利条件。而把低于0 ℃的部分，如霜期等“冷量”，看作农业生产的限制条件，甚至作为灾害。

河北省沧州市海兴县由于地下水盐度高，缺乏淡水资源，盐碱地广布。海兴县根据盐度与结(融)冰的关系(如下图所示)，进行咸淡分离，成功改造了盐碱地，他们利用“冷量”资源的经验是：在每年10月平整高低不平的土地，1月份气温低于－5 ℃后，开始使用海水灌溉农田，直至海水结冰厚度达20～25厘米为止，3月份开春冰层完全融化下渗后，及时全田覆盖农用薄膜，然后种植作物。

(1)描述盐度与结(融)冰的关系。(8分)

(2)分析海兴县农田上覆冰层盐度垂直分布的特点。(8分)

(3)海兴县利用“冷量”资源，海水灌溉农田成功“脱盐”，阐释其原理。(6分)

(4)说明海兴县开春后全田覆盖薄膜的作用。(6分)

答案　(1)海水冰点随着盐度的增加而降低；海水在结冰时，含盐分较低的海水先结冰，盐分高的后结冰；海水在融冰时，含盐较高海冰先融化，盐度较低海冰后融化。

(2)海水在结冰时，首先把其中的盐分析出，由于冰密度较海水低，冰漂浮在海水的上方，而剩下的海水盐度越来越高。由于气温在－5 ℃ 时，远低于海水冰点，因而海水继续结冰，下面海水盐度进一步升高，直到最后全部结冰为止。所以，冰层盐度分布自上而下逐渐升高。

(3)根据冰(融)点和盐度、温度规律，含盐高的冰首先融化，基本不含盐分的淡水冰最后融化。所以，最后融化的淡水通过下渗，把土壤中的盐分带至深层，从而使表层土壤盐分大大减少或者脱盐，适合农作物生长。

(4)减少蒸发，保持地下水稳定，避免土壤下层盐分上升到表面。

解析　第(1)题，海水冰点随着盐度的增加而降低；海水在结冰时，含盐分较低的海水先结冰，盐分高的后结冰；海水在融冰时，含盐较高海冰先融化，盐度较低海冰后融化。第(2)题，冰密度较海水低，冰漂浮在海水的上方，海水继续结冰，下面海水盐度进一步升高，冰层盐度分布自上而下逐渐升高。第(3)题，海兴县利用“冷量”资源，海水灌溉农田成功“脱盐”，主要原理可以从冰融化，淡水下渗将土壤盐分带至深层等方面回答。第(4)题，海兴县开春后全田覆盖薄膜，不仅能够提高地温、保水、保土、保肥，而且还有灭草、防病虫、防旱抗涝、抑盐保苗等多项功能。

13．(2019·湖南湘潭二模)阅读图文材料，完成下列要求。(28分)

沼泽湿地积水深度的变化反映着湿地蓄水量的变化，而湿地蓄水量的变化则是湿地水分收支变化的结果。下图示意实测的1997～1999年植物生长季三江平原某沼泽试验场湿地积水深度变化。

(1)说出1999年植物生长季该沼泽湿地积水深度的变化特征。(6分)

(2)概括1997～1999年该沼泽湿地蓄水量年际变化的特征，并分析该变化对湿地产生的影响。(10分)

(3)对该湿地，有人建议排干围垦，有人建议保护性开发。请你表明态度，并说明理由。(12分)

答案　(1)水位总体变化大；5月比较平稳(下降较小或略有下降)；6月至7月初迅速下降，直至为零，地表积水干涸。

(2)特征：年际变化大，且蓄水量总体呈减少趋势。

影响：湿地退化，植被减少，生物多样性减少；使湿地调节气候和降解污染物的能力降低；区域生态环境恶化；湿地被开垦为耕地的可能性增加。

(3)排干围垦：增加土地供给，缓解人多地少的矛盾；增加农业产量；扩大人类活动的空间。

保护性开发：湿地具有巨大的生态环境效益，如降解污染物、蓄水防洪、保护生物多样性等，保护湿地有利于保护生态环境；湿地还具有物质生产功能，可为人类提供多种宝贵的资源；可利用湿地适当发展旅游业、养殖业等，提高经济效益，促进湿地可持续发展。

解析　第(1)题，由图可知，1999年植物生长季，该沼泽湿地水位总体变化大；5月比较平稳；6月至7月初迅速下降，直至为零，地表积水干涸。第(2)题，图中显示，1997～1999年该沼泽湿地蓄水量年际变化的特征是年际变化大，且蓄水量总体呈减少趋势。该变化会导致湿地退化，植被减少，生物多样性减少；使湿地调节气候和降解污染物的能力降低；区域生态环境恶化；湿地被开垦为耕地的可能性增加。第(3)题，本题为开放性题目。如果赞成排干围垦，其好处是增加土地，缓解人地矛盾；增加农业产量；扩大人类活动的空间。如果赞成保护性开发则是因为湿地具有巨大的生态环境效益，保护湿地有利于保护生态环境；湿地还具有物质生产功能，可为人类提供多种宝贵的资源；可利用湿地适当发展旅游业、养殖业等，提高经济效益，促进湿地可持续发展。
