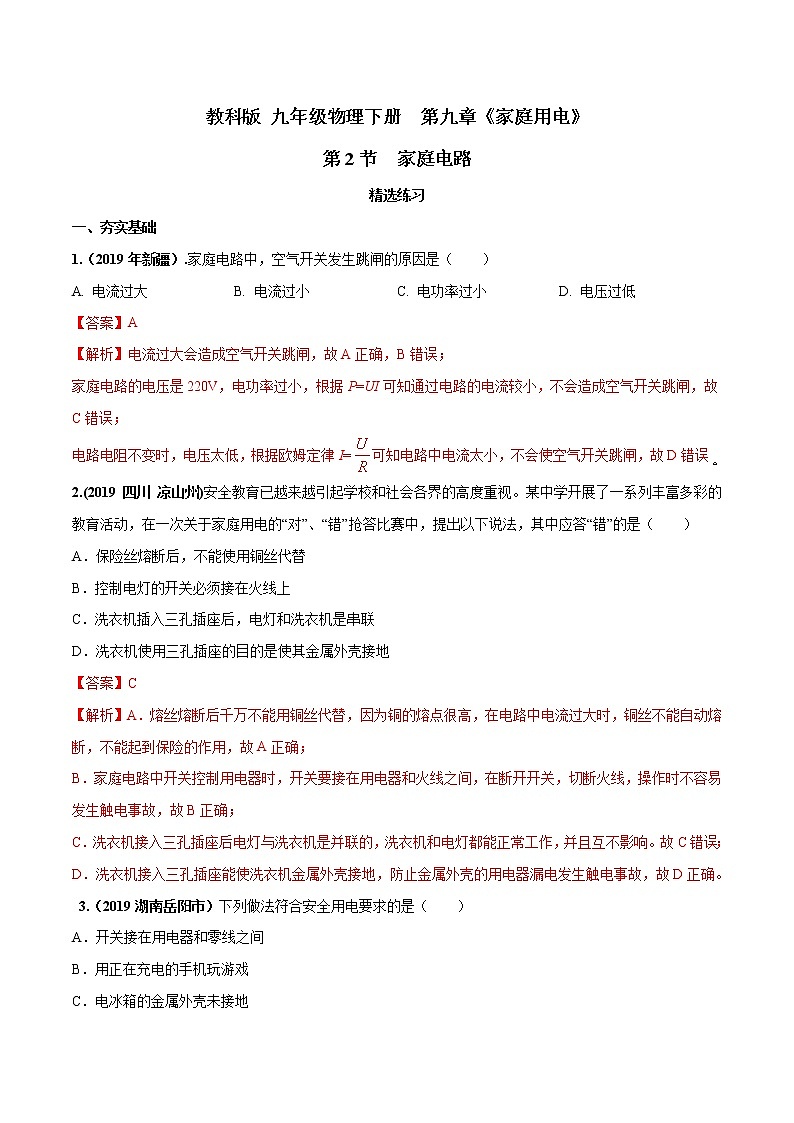

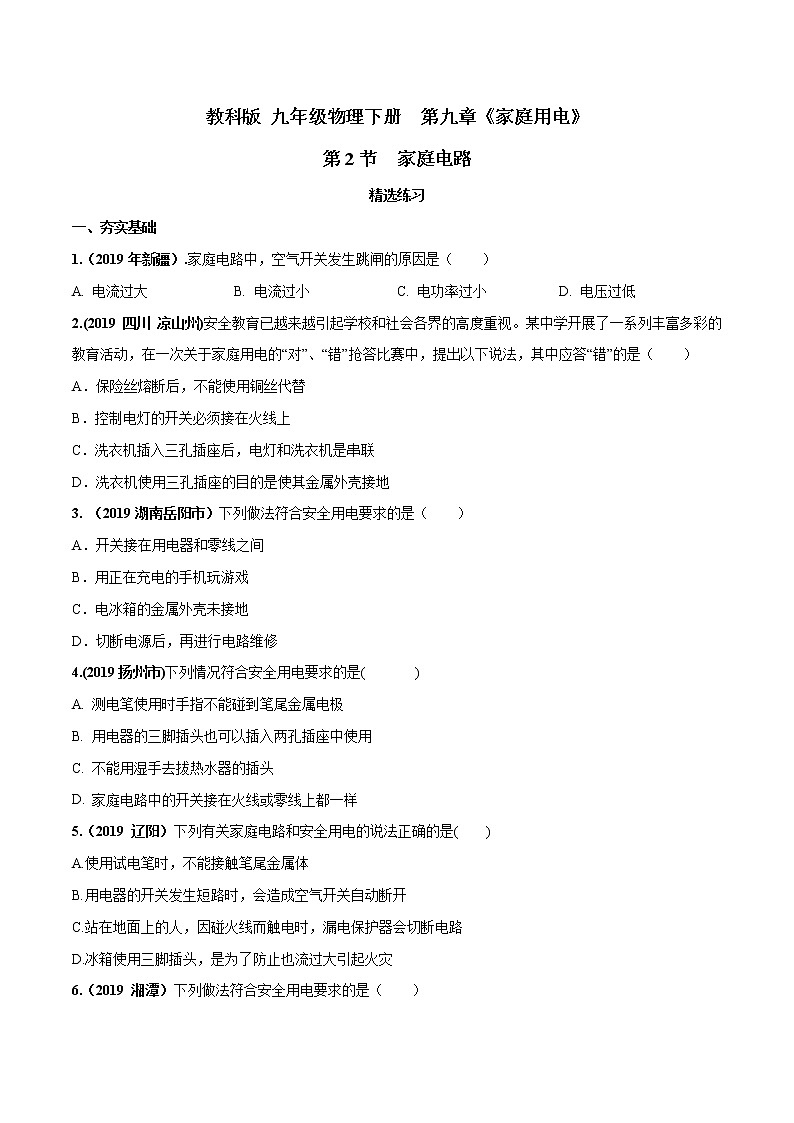

第2节 家庭电路
精选练习
一、夯实基础
1.（2019年新疆）.家庭电路中，空气开关发生跳闸的原因是（ ）
A. 电流过大B. 电流过小C. 电功率过小D. 电压过低
【答案】A
【解析】电流过大会造成空气开关跳闸，故A正确，B错误；
家庭电路的电压是220V，电功率过小，根据P=UI可知通过电路的电流较小，不会造成空气开关跳闸，故C错误；
电路电阻不变时，电压太低，根据欧姆定律I=可知电路中电流太小，不会使空气开关跳闸，故D错误
2.(2019 四川 凉山州)安全教育已越来越引起学校和社会各界的高度重视。某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应答“错”的是（ ）
A．保险丝熔断后，不能使用铜丝代替
B．控制电灯的开关必须接在火线上
C．洗衣机插入三孔插座后，电灯和洗衣机是串联
D．洗衣机使用三孔插座的目的是使其金属外壳接地
【答案】C
【解析】A．熔丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用，故A正确；
B．家庭电路中开关控制用电器时，开关要接在用电器和火线之间，在断开开关，切断火线，操作时不容易发生触电事故，故B正确；
C．洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响。故C错误；
D．洗衣机接入三孔插座能使洗衣机金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故D正确。
3.（2019湖南岳阳市）下列做法符合安全用电要求的是（ ）
A．开关接在用电器和零线之间
B．用正在充电的手机玩游戏
C．电冰箱的金属外壳未接地
D．切断电源后，再进行电路维修

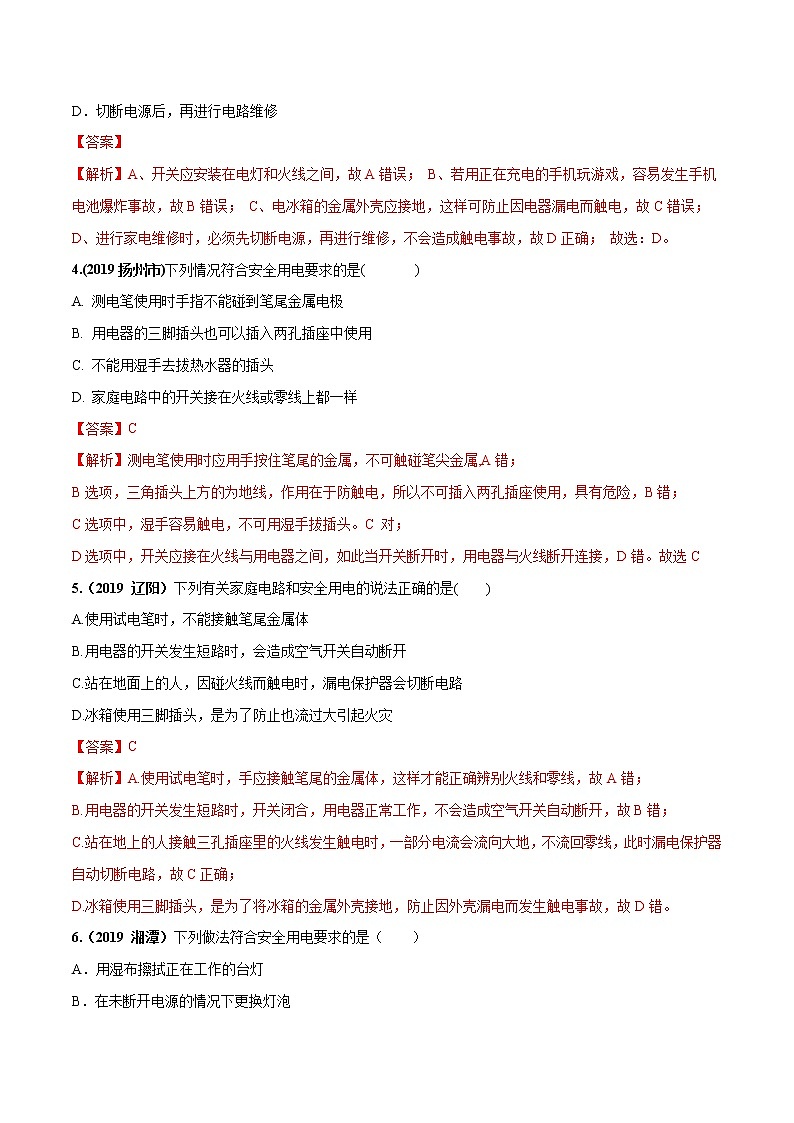

【答案】
【解析】A、开关应安装在电灯和火线之间，故A错误； B、若用正在充电的手机玩游戏，容易发生手机电池爆炸事故，故B错误； C、电冰箱的金属外壳应接地，这样可防止因电器漏电而触电，故C错误； D、进行家电维修时，必须先切断电源，再进行维修，不会造成触电事故，故D正确； 故选：D。
4.(2019扬州市)下列情况符合安全用电要求的是( )
A. 测电笔使用时手指不能碰到笔尾金属电极
B. 用电器的三脚插头也可以插入两孔插座中使用
C. 不能用湿手去拔热水器的插头
D. 家庭电路中的开关接在火线或零线上都一样
【答案】C
【解析】测电笔使用时应用手按住笔尾的金属，不可触碰笔尖金属,A错；
B选项，三角插头上方的为地线，作用在于防触电，所以不可插入两孔插座使用，具有危险，B错；
C选项中，湿手容易触电，不可用湿手拔插头。C 对；
D选项中，开关应接在火线与用电器之间，如此当开关断开时，用电器与火线断开连接，D错。故选C
5.（2019 辽阳）下列有关家庭电路和安全用电的说法正确的是( )
A.使用试电笔时，不能接触笔尾金属体
B.用电器的开关发生短路时，会造成空气开关自动断开
C.站在地面上的人，因碰火线而触电时，漏电保护器会切断电路
D.冰箱使用三脚插头，是为了防止也流过大引起火灾
【答案】C
【解析】A.使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故A错；
B.用电器的开关发生短路时，开关闭合，用电器正常工作，不会造成空气开关自动断开，故B错；
C.站在地上的人接触三孔插座里的火线发生触电时，一部分电流会流向大地，不流回零线，此时漏电保护器自动切断电路，故C正确；
D.冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故D错。

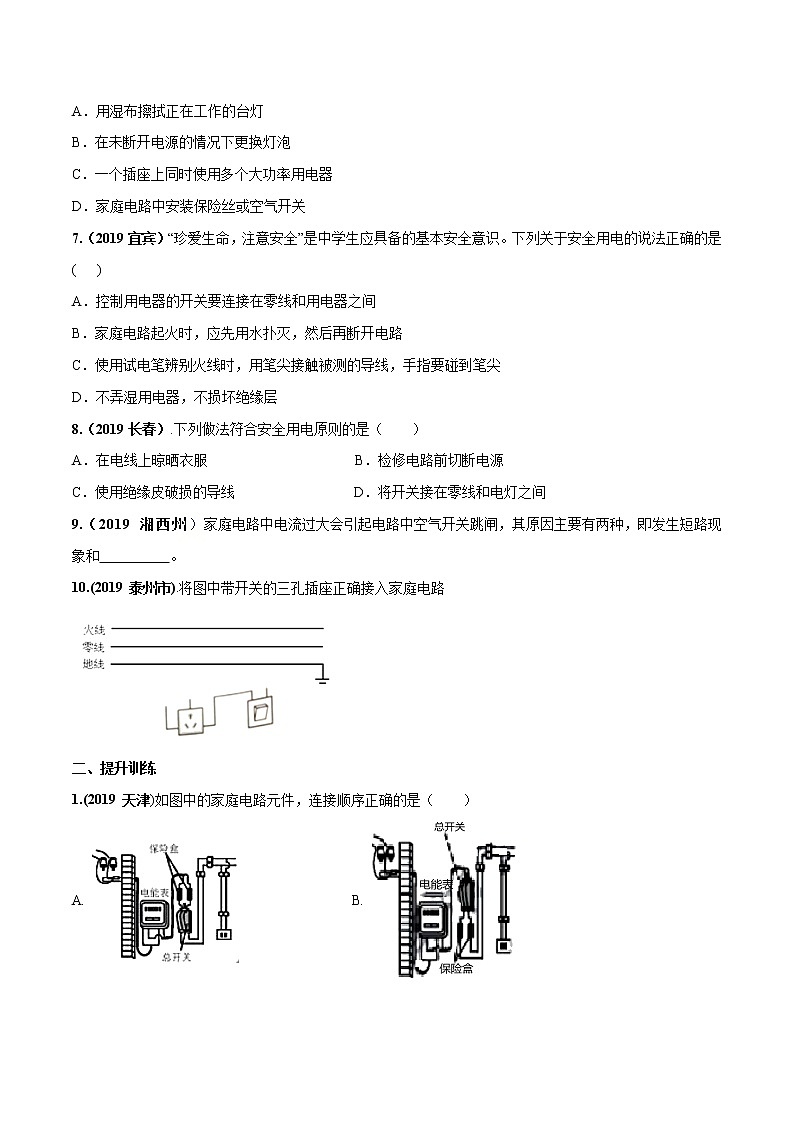

6.（2019 湘潭）下列做法符合安全用电要求的是（ ）
A．用湿布擦拭正在工作的台灯
B．在未断开电源的情况下更换灯泡
C．一个插座上同时使用多个大功率用电器
D．家庭电路中安装保险丝或空气开关
【答案】D
【解析】由于生活用的水是导体，所以，用湿布擦拭正在工作的台灯容易发生触电事故，故A不符合安全用电；
在未断开电源开关的情况下更换灯泡时，灯泡处仍带电，容易发生触电事故，故B不符合安全用电；
家庭电路中各用电器是并联的，若一个插座上同时使用多个大功率用电器，则会造成干路电流过大，容易引起火灾，故C不符合安全用电；
家庭电路中必须要有保险丝或空气开关，这样当电流过大时，可自动切断电源，对电路起到保护作用，故D符合安全用电。
7.（2019宜宾）“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的说法正确的是( )
A．控制用电器的开关要连接在零线和用电器之间
B．家庭电路起火时，应先用水扑灭，然后再断开电路
C．使用试电笔辨别火线时，用笔尖接触被测的导线，手指要碰到笔尖
D．不弄湿用电器，不损坏绝缘层
【答案】D
【解析】A．根据安全用电的原则，开关要连接在火线和用电器之间，故A错误；
B．家庭电路起火时，应先切断电源，再用水扑灭，故B错误；
C．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故C错误；
D．若弄湿用电器、损坏绝缘层，会造成人体直接或间接与火线接触，会造成触电事故，所以应不弄湿用电器、不损坏绝缘层，故D正确。故选：D。
8.（2019长春）.下列做法符合安全用电原则的是（ ）
A．在电线上晾晒衣服 B．检修电路前切断电源
C．使用绝缘皮破损的导线 D．将开关接在零线和电灯之间
【答案】B
【解析】A．在电线上晾晒衣服，湿衣服是导体，会有触电危险，故A不正确；
B．检修电路前切断电源，可以防止触电，故B正确；
C．使用绝缘皮破损的导线，会有触电危险，故C不正确；
D．根据安全用电原则，应将开关接在火线和灯泡之间，这样断开开关时，灯不带电，更安全，故D不正确。
9.（2019 湘西州）家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和 。
【答案】总功率过大。
【解析】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
（1）电路中发生短路故障；
（2）电路中用电器的总功率过大，也会造成干路电流过大。故答案为：总功率过大。
10.(2019泰州市).将图中带开关的三孔插座正确接入家庭电路
【答案】
【解析】
三孔插座左侧接线柱连接零线，中间接线柱是接地线的,右侧接线柱接火线，开关控制火线。故作图如下：
二、提升训练
1.(2019 天津)如图中的家庭电路元件，连接顺序正确的是（ ）
A. B.
C. D.
【答案】B
【解析】家庭电路的连接顺序，从入户线到用电器依次为，入户线——电能表——电闸——保险丝——用电器。
家庭电路连接，首先要通过电能表，以保证家庭电路中任何位置对电能的消耗都能被记录下来。则CD不符合。电闸要在连接保险丝之前连接，以保证更换保险丝时，可以切断电源。故B符合，A不符合。
2.（2019山东潍坊市）．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝烧断B．火线上保险丝烧断
C．灯丝烧断D．插座短路
【答案】A
【解析】在家庭电路中只有一处故障时，用试电笔检测，氖管发光的接触的是火线，氖管不发光的接触的是零线。
将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；
保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是A点左侧的零线断路（可能是零线上保险丝烧断）。
3.（2019云南昆明市）.如果家庭电路中发生短路，那么（ ）
A. 用电器仍然正常工作B. 灯泡烧坏
C. 电灯发暗D. 保险丝烧断
【答案】D
【解析】如果家庭电路中发生短路，没有电流流过用电器，则用电器不能正常工作，灯泡不会烧坏，故ABC错误；
A．用电器仍然正常工作，与分析结果不符；
B．灯泡烧坏，与分析结果不符；
C．电灯发暗，与分析结果不符；
D．保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。故D正确。
4.（2019临沂）在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A. 用铜丝替代保险丝B. 更换灯泡时断开电源开关
C. 开关接在灯泡和零线之间D. 使用测电笔时手接触笔尖金属体
【答案】B
【解析】铜丝熔点较高不可作为保险丝替代品；更换灯泡是应断开电压以防触电；开关应接在用电器与火线之间；使用测电笔时手应接触测电笔尾，不可接触笔尖，否则会发生触电危险。
5.（2019通辽）有关家庭电路及安全用电的说法正确的是（ ）
A．漏电保护器和空气开关作用相同可以相互替代
B．不同时触摸到火线和零线也可能触电
C．电灯开关短路时，可引起空气开关跳闸
D．使用试电笔时手必须接触笔尖金属体
【答案】B
【解析】A选项中，漏电保护器是当人体触电或者导线有漏电的时候，漏电电流超过30mA左右，漏电保护器在0.1S内断开电路，而空气开关适当电路中电流太大，超过允许的最大值，自动跳闸，切断电源，保护电路，所以，功能不同不能相互替代。
B选项中，如果人体到火线。和大地之间形成回路，也会触电，所以B对。
C选项中，电灯开关短路时，只是开关失去了控制作用，但不会电流过大，不会引起空气开关跳闸，故C错；
D选项中，使用试电笔时手必须接触笔尾的金属体，但不能接触笔尖金属体，故D错，应选B。
6.（2019黔东南）“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是 V；在家庭电路中，为了防止触电，必须把用电器的开关连接在 线上；当发现家用电器或电线失火时，必须先 电源，然后再救火。
【答案】220；火；断开。
【解析】（1）我国家庭电路的电压是220V；
（2）用电器的开关要连接在火线上，断开开关时，能切断火线，此时接触用电器不会发生触电事故；
（3）家用电器或电线失火时，如果用水救火，因水是导体，则会发生触电事故，必须断开电源，然后再救火。
7.(2019吉林省).请在图中用笔代替导线，将电灯、开关接入家庭电路中；
（ ）
【答案】
【解析】
火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接在灯泡的螺旋套上；这样在开关断开时，电灯灯座上没有电，接触或更换灯泡不会触电。如图所示：
8.(2019绥化)请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
【答案】
【解析】
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套，如图所示
9.(2019天水)小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）四、探究实验题（每空1分，作图1分，共17分）
【答案】如图所示：
【解析】楼道灯要求在天黑且有声音时灯才亮，所以要求“声控”开关和“光控”开关同时闭合时，电路闭合有电流通过才行，不然单独一个条件满足，一个开关闭合九亮。所以，两个开关要串联。三孔插座与楼道灯互不影响，所以要与电灯并联在火线和零线之间，按照“左零右火，上接地”的原则接入电路。
10.（2019河南）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。
【答案】如图所示：
【解析】
由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则，开关应接在火线上；所以，从火线开始，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机，最后回到零线。
第2节 家庭电路
精选练习
一、夯实基础
1.（2019年新疆）.家庭电路中，空气开关发生跳闸的原因是（ ）
A. 电流过大B. 电流过小C. 电功率过小D. 电压过低
【答案】A
【解析】电流过大会造成空气开关跳闸，故A正确，B错误；
家庭电路的电压是220V，电功率过小，根据P=UI可知通过电路的电流较小，不会造成空气开关跳闸，故C错误；
电路电阻不变时，电压太低，根据欧姆定律I=可知电路中电流太小，不会使空气开关跳闸，故D错误
2.(2019 四川 凉山州)安全教育已越来越引起学校和社会各界的高度重视。某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应答“错”的是（ ）
A．保险丝熔断后，不能使用铜丝代替
B．控制电灯的开关必须接在火线上
C．洗衣机插入三孔插座后，电灯和洗衣机是串联
D．洗衣机使用三孔插座的目的是使其金属外壳接地
【答案】C
【解析】A．熔丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用，故A正确；
B．家庭电路中开关控制用电器时，开关要接在用电器和火线之间，在断开开关，切断火线，操作时不容易发生触电事故，故B正确；
C．洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响。故C错误；
D．洗衣机接入三孔插座能使洗衣机金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故D正确。
3.（2019湖南岳阳市）下列做法符合安全用电要求的是（ ）
A．开关接在用电器和零线之间
B．用正在充电的手机玩游戏
C．电冰箱的金属外壳未接地
D．切断电源后，再进行电路维修
【答案】
【解析】A、开关应安装在电灯和火线之间，故A错误； B、若用正在充电的手机玩游戏，容易发生手机电池爆炸事故，故B错误； C、电冰箱的金属外壳应接地，这样可防止因电器漏电而触电，故C错误； D、进行家电维修时，必须先切断电源，再进行维修，不会造成触电事故，故D正确； 故选：D。
4.(2019扬州市)下列情况符合安全用电要求的是( )
A. 测电笔使用时手指不能碰到笔尾金属电极
B. 用电器的三脚插头也可以插入两孔插座中使用
C. 不能用湿手去拔热水器的插头
D. 家庭电路中的开关接在火线或零线上都一样
【答案】C
【解析】测电笔使用时应用手按住笔尾的金属，不可触碰笔尖金属,A错；
B选项，三角插头上方的为地线，作用在于防触电，所以不可插入两孔插座使用，具有危险，B错；
C选项中，湿手容易触电，不可用湿手拔插头。C 对；
D选项中，开关应接在火线与用电器之间，如此当开关断开时，用电器与火线断开连接，D错。故选C
5.（2019 辽阳）下列有关家庭电路和安全用电的说法正确的是( )
A.使用试电笔时，不能接触笔尾金属体
B.用电器的开关发生短路时，会造成空气开关自动断开
C.站在地面上的人，因碰火线而触电时，漏电保护器会切断电路
D.冰箱使用三脚插头，是为了防止也流过大引起火灾
【答案】C
【解析】A.使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故A错；
B.用电器的开关发生短路时，开关闭合，用电器正常工作，不会造成空气开关自动断开，故B错；
C.站在地上的人接触三孔插座里的火线发生触电时，一部分电流会流向大地，不流回零线，此时漏电保护器自动切断电路，故C正确；
D.冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故D错。

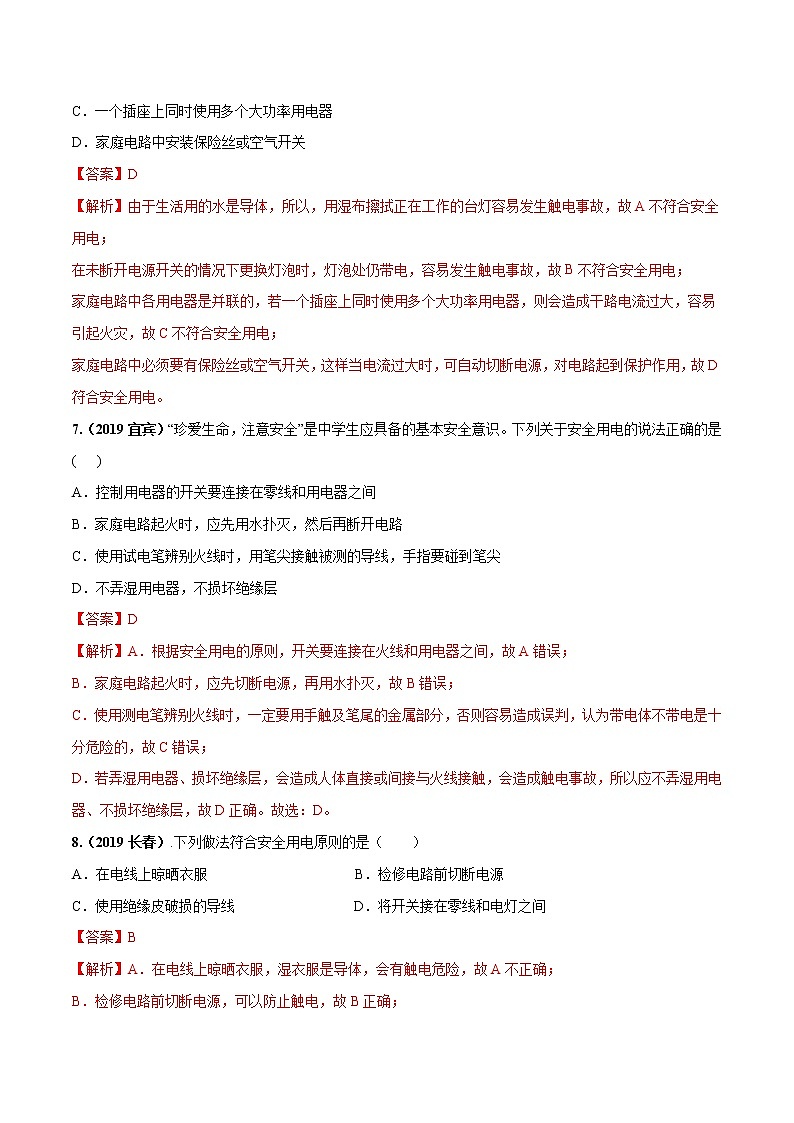

6.（2019 湘潭）下列做法符合安全用电要求的是（ ）
A．用湿布擦拭正在工作的台灯
B．在未断开电源的情况下更换灯泡
C．一个插座上同时使用多个大功率用电器
D．家庭电路中安装保险丝或空气开关
【答案】D
【解析】由于生活用的水是导体，所以，用湿布擦拭正在工作的台灯容易发生触电事故，故A不符合安全用电；
在未断开电源开关的情况下更换灯泡时，灯泡处仍带电，容易发生触电事故，故B不符合安全用电；
家庭电路中各用电器是并联的，若一个插座上同时使用多个大功率用电器，则会造成干路电流过大，容易引起火灾，故C不符合安全用电；
家庭电路中必须要有保险丝或空气开关，这样当电流过大时，可自动切断电源，对电路起到保护作用，故D符合安全用电。
7.（2019宜宾）“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的说法正确的是( )
A．控制用电器的开关要连接在零线和用电器之间
B．家庭电路起火时，应先用水扑灭，然后再断开电路
C．使用试电笔辨别火线时，用笔尖接触被测的导线，手指要碰到笔尖
D．不弄湿用电器，不损坏绝缘层
【答案】D
【解析】A．根据安全用电的原则，开关要连接在火线和用电器之间，故A错误；
B．家庭电路起火时，应先切断电源，再用水扑灭，故B错误；
C．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故C错误；
D．若弄湿用电器、损坏绝缘层，会造成人体直接或间接与火线接触，会造成触电事故，所以应不弄湿用电器、不损坏绝缘层，故D正确。故选：D。
8.（2019长春）.下列做法符合安全用电原则的是（ ）
A．在电线上晾晒衣服 B．检修电路前切断电源
C．使用绝缘皮破损的导线 D．将开关接在零线和电灯之间
【答案】B
【解析】A．在电线上晾晒衣服，湿衣服是导体，会有触电危险，故A不正确；
B．检修电路前切断电源，可以防止触电，故B正确；
C．使用绝缘皮破损的导线，会有触电危险，故C不正确；
D．根据安全用电原则，应将开关接在火线和灯泡之间，这样断开开关时，灯不带电，更安全，故D不正确。
9.（2019 湘西州）家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和 。
【答案】总功率过大。
【解析】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
（1）电路中发生短路故障；
（2）电路中用电器的总功率过大，也会造成干路电流过大。故答案为：总功率过大。
10.(2019泰州市).将图中带开关的三孔插座正确接入家庭电路
【答案】
【解析】
三孔插座左侧接线柱连接零线，中间接线柱是接地线的,右侧接线柱接火线，开关控制火线。故作图如下：
二、提升训练
1.(2019 天津)如图中的家庭电路元件，连接顺序正确的是（ ）
A. B.
C. D.
【答案】B
【解析】家庭电路的连接顺序，从入户线到用电器依次为，入户线——电能表——电闸——保险丝——用电器。
家庭电路连接，首先要通过电能表，以保证家庭电路中任何位置对电能的消耗都能被记录下来。则CD不符合。电闸要在连接保险丝之前连接，以保证更换保险丝时，可以切断电源。故B符合，A不符合。
2.（2019山东潍坊市）．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝烧断B．火线上保险丝烧断
C．灯丝烧断D．插座短路
【答案】A
【解析】在家庭电路中只有一处故障时，用试电笔检测，氖管发光的接触的是火线，氖管不发光的接触的是零线。
将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；
保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是A点左侧的零线断路（可能是零线上保险丝烧断）。
3.（2019云南昆明市）.如果家庭电路中发生短路，那么（ ）
A. 用电器仍然正常工作B. 灯泡烧坏
C. 电灯发暗D. 保险丝烧断
【答案】D
【解析】如果家庭电路中发生短路，没有电流流过用电器，则用电器不能正常工作，灯泡不会烧坏，故ABC错误；
A．用电器仍然正常工作，与分析结果不符；
B．灯泡烧坏，与分析结果不符；
C．电灯发暗，与分析结果不符；
D．保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。故D正确。
4.（2019临沂）在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A. 用铜丝替代保险丝B. 更换灯泡时断开电源开关
C. 开关接在灯泡和零线之间D. 使用测电笔时手接触笔尖金属体
【答案】B
【解析】铜丝熔点较高不可作为保险丝替代品；更换灯泡是应断开电压以防触电；开关应接在用电器与火线之间；使用测电笔时手应接触测电笔尾，不可接触笔尖，否则会发生触电危险。
5.（2019通辽）有关家庭电路及安全用电的说法正确的是（ ）
A．漏电保护器和空气开关作用相同可以相互替代
B．不同时触摸到火线和零线也可能触电
C．电灯开关短路时，可引起空气开关跳闸
D．使用试电笔时手必须接触笔尖金属体
【答案】B
【解析】A选项中，漏电保护器是当人体触电或者导线有漏电的时候，漏电电流超过30mA左右，漏电保护器在0.1S内断开电路，而空气开关适当电路中电流太大，超过允许的最大值，自动跳闸，切断电源，保护电路，所以，功能不同不能相互替代。
B选项中，如果人体到火线。和大地之间形成回路，也会触电，所以B对。
C选项中，电灯开关短路时，只是开关失去了控制作用，但不会电流过大，不会引起空气开关跳闸，故C错；
D选项中，使用试电笔时手必须接触笔尾的金属体，但不能接触笔尖金属体，故D错，应选B。
6.（2019黔东南）“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是 V；在家庭电路中，为了防止触电，必须把用电器的开关连接在 线上；当发现家用电器或电线失火时，必须先 电源，然后再救火。
【答案】220；火；断开。
【解析】（1）我国家庭电路的电压是220V；
（2）用电器的开关要连接在火线上，断开开关时，能切断火线，此时接触用电器不会发生触电事故；
（3）家用电器或电线失火时，如果用水救火，因水是导体，则会发生触电事故，必须断开电源，然后再救火。
7.(2019吉林省).请在图中用笔代替导线，将电灯、开关接入家庭电路中；
（ ）
【答案】
【解析】
火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接在灯泡的螺旋套上；这样在开关断开时，电灯灯座上没有电，接触或更换灯泡不会触电。如图所示：
8.(2019绥化)请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
【答案】
【解析】
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套，如图所示
9.(2019天水)小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）四、探究实验题（每空1分，作图1分，共17分）
【答案】如图所示：
【解析】楼道灯要求在天黑且有声音时灯才亮，所以要求“声控”开关和“光控”开关同时闭合时，电路闭合有电流通过才行，不然单独一个条件满足，一个开关闭合九亮。所以，两个开关要串联。三孔插座与楼道灯互不影响，所以要与电灯并联在火线和零线之间，按照“左零右火，上接地”的原则接入电路。
10.（2019河南）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。
【答案】如图所示：
【解析】
由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则，开关应接在火线上；所以，从火线开始，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机，最后回到零线。
