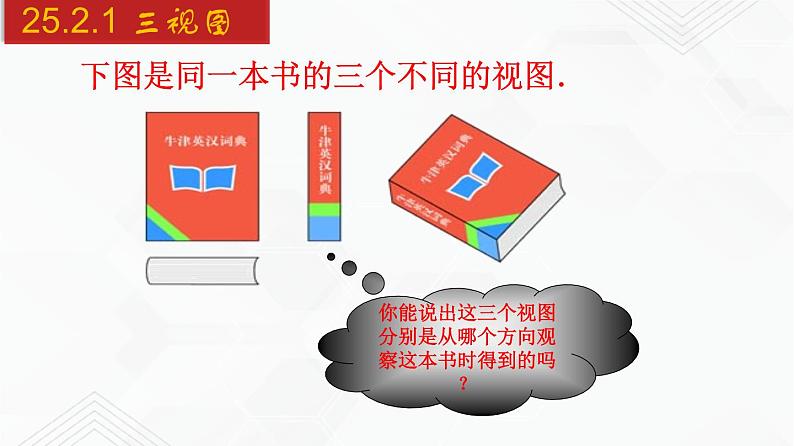

下图是同一本书的三个不同的视图．
你能说出这三个视图分别是从哪个方向观察这本书时得到的吗？

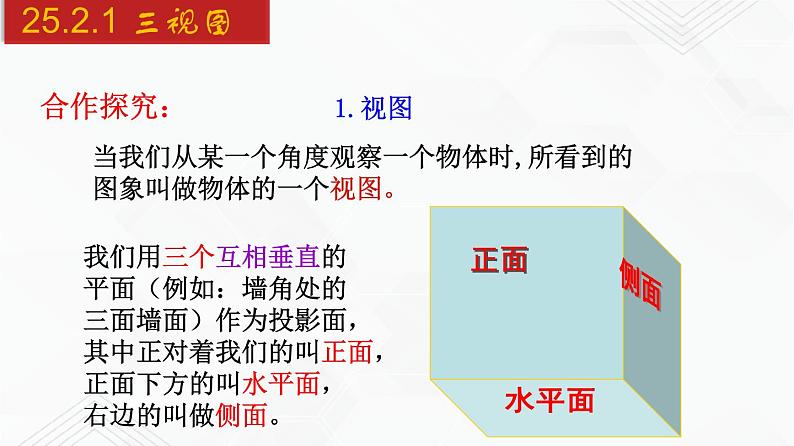

当我们从某一个角度观察一个物体时,所看到的图象叫做物体的一个视图。
我们用三个互相垂直的平面（例如：墙角处的三面墙面）作为投影面，其中正对着我们的叫正面，正面下方的叫水平面，右边的叫做侧面。
在侧面内得到由左向右观察物体的视图，叫左视图（从左面看）
在水平面内得到的由上向下观察物体的视图，叫俯视图（从上面看） ；

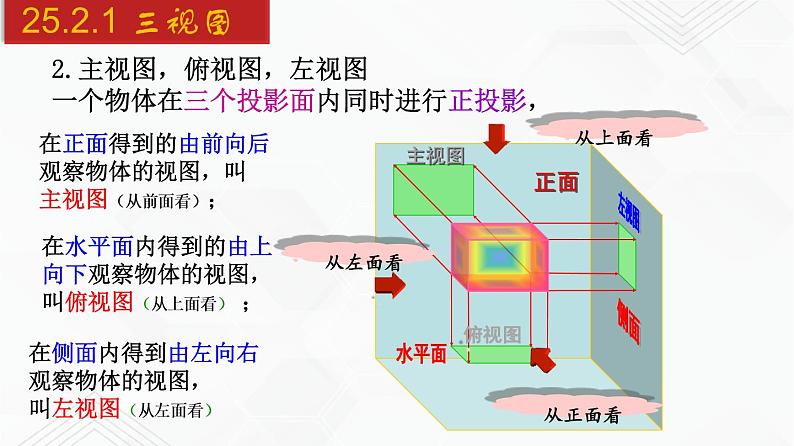

2.主视图，俯视图，左视图一个物体在三个投影面内同时进行正投影，
在正面得到的由前向后观察物体的视图，叫主视图（从前面看）；

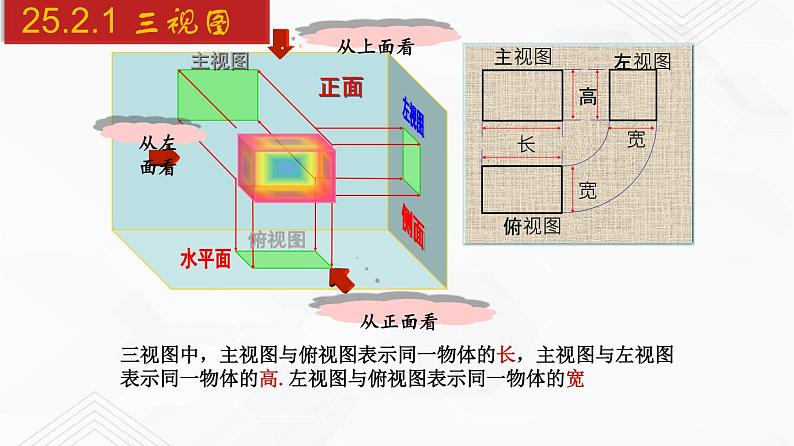

三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽
主视图要在左上边，它的下方应是俯视图，左视图坐落在右边。
画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等
3. 在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”．
例1 画出图所示一些基本几何体的三视图．
分析：画这些基本几何体的三视图时，要注意从三个方面观察它们，具体画法为：
1.确定主视图的位置，画出主视图；
2. 在主视图正下方画出俯视图，注意与主视图“长对正”；
下图中物体形状可以看成什么样的几何体?
从正面,侧面,上面看这个几何体,它的形状是什么样的?
正面看: 等腰三角形
侧面看: 等腰三角形
你能画出正方体和的三视图吗？
练习1：下面的四组图中，如图所示的圆柱体 的三视图是（ ）
练习2：你能画出正方体的三视图吗？
动手画一画正方体的三视图：
高平齐:主视图和左视图共同反映了物体上下方向的尺寸.
长对正:主视图和俯视图共同反映了物体左右方向的尺寸.
宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.
4.画出圆锥和球的三视图:
5.下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？
6.填线补全下面物体的三种视图：
三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图画物体的三视图时,要符合如下原则: 主视图 左视图 俯视图大小：长对正,高平齐,宽相等.
