物理九年级全册电热器 电流的热效应公开课教案设计

这是一份物理九年级全册电热器 电流的热效应公开课教案设计，文件包含同步练习第十五章电功和电热3电热器电流的热效应docx、同步教案第十五章电功和电热3电热器电流的热效应doc等2份教案配套教学资源，其中教案共11页， 欢迎下载使用。

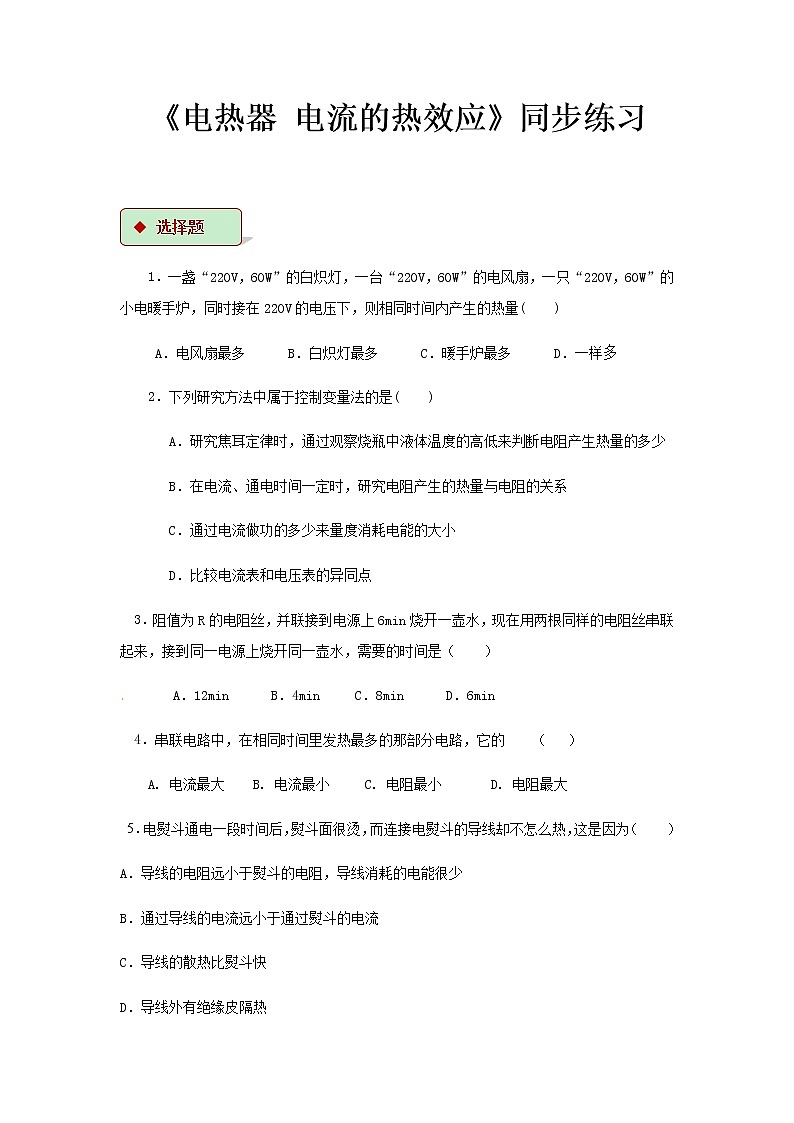

选择题





1．一盏“220V，60W”的白炽灯，一台“220V，60W”的电风扇，一只“220V，60W”的小电暖手炉，同时接在220V的电压下，则相同时间内产生的热量( )


A．电风扇最多 B．白炽灯最多 C．暖手炉最多 D．一样多


2．下列研究方法中属于控制变量法的是( )


A．研究焦耳定律时，通过观察烧瓶中液体温度的高低来判断电阻产生热量的多少


B．在电流、通电时间一定时，研究电阻产生的热量与电阻的关系


C．通过电流做功的多少来量度消耗电能的大小


D．比较电流表和电压表的异同点


3．阻值为R的电阻丝，并联接到电源上6min烧开一壶水，现在用两根同样的电阻丝串联起来，接到同一电源上烧开同一壶水，需要的时间是（ ）


A．12min B．4min C．8min D．6min


4．串联电路中，在相同时间里发热最多的那部分电路，它的 （ ）


A. 电流最大 B. 电流最小 C. 电阻最小 D. 电阻最大


5．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（ ）


A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少


B．通过导线的电流远小于通过熨斗的电流


C．导线的散热比熨斗快


D．导线外有绝缘皮隔热

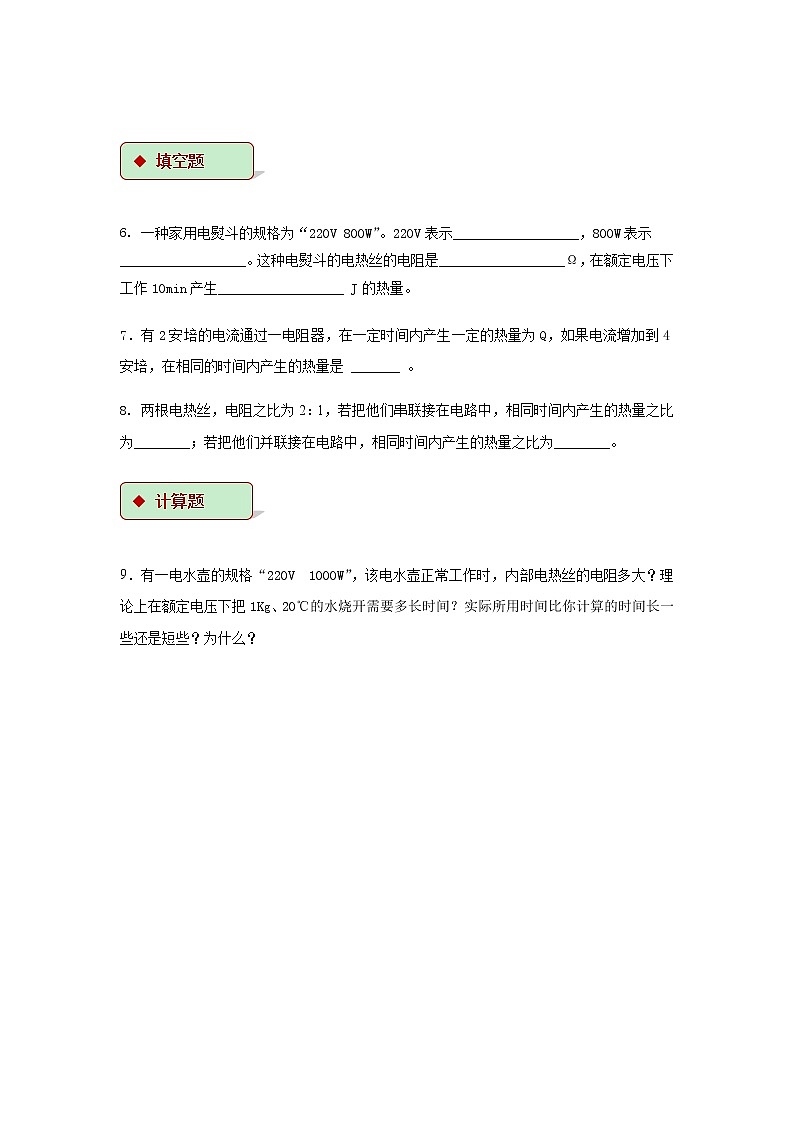

填空题








6. 一种家用电熨斗的规格为“220V 800W”。220V表示__________________，800W表示__________________。这种电熨斗的电热丝的电阻是__________________Ω，在额定电压下工作10min产生__________________ J的热量。


7．有2安培的电流通过一电阻器，在一定时间内产生一定的热量为Q，如果电流增加到4安培，在相同的时间内产生的热量是 _______ 。


8. 两根电热丝，电阻之比为2：1，若把他们串联接在电路中，相同时间内产生的热量之比为________；若把他们并联接在电路中，相同时间内产生的热量之比为________。


计算题








9．有一电水壶的规格“220V 1000W”，该电水壶正常工作时，内部电热丝的电阻多大？理论上在额定电压下把1Kg、20℃的水烧开需要多长时间？实际所用时间比你计算的时间长一些还是短些？为什么？












































答案与解析


选择题








1. 解：因为它们都在额定电压下工作,所以P=P额,即实际功率P相同,


由W=Pt,故工作时间相同时,三个用电器消耗的电能相同,又因为电扇工作时消耗电能,大部分转化为机械能,少部分转化为内能；白炽灯工作时把电能转化为内能和光能；电热器工作时把电能全转化为内能；只有电热器把电能全转化内能,即电热器产生的热量最多。


故选C。


2. 解：物理学中对于多因素（多变量）的问题,常常采用控制因素（变量）的方法,把多因素的问题变成多个单因素的问题.每一次只改变其中的某一个因素,而控制其余几个因素不变,从而研究被改变的这个因素对事物的影响,分别加以研究,最后再综合解决,这种方法叫控制变量法。它是科学探究中的重要思想方法，如在电流、通电时间一定时，研究电阻产生的热量与电阻的关系。


故选B。


点评：本题考查了学生对控制变量法的理解，注意平时的积累。


3. 解用一个电阻烧水时消耗的总电能为W；当电阻串联起来后，总电阻R1=2R，要使烧开同一壶水，则做功一样，根据电功公式可得：t1=2×6min=12min．故选A．


点评：理解电源电压不变，会利用所学公式进行分析解决问题。


4. 解：串联电路中，电流相等，通电时间相等，由焦耳定律Q=I2Rt可知产生热量最多的地方，电阻一定大。故选D。


点评：本题考查了对焦耳定律公式特点的应用，注意理解公式中各物理量的含义和串联电路的关系。


5. 解： 对于此类试题，解决此题的关键是学生应把握电流通过导体时要发热，电热的多少跟电流的平方成正比，跟电阻成正比，跟通电时间成正比。串联电路中电流相同，电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为导线的电阻远小于熨斗的电阻，导线消耗的电能很少。


点评：本试题考查的是电流的热效应，结合焦耳定律的公式进行分析即可。


填空题








6. 解：一种家用电熨斗的规格为“220V 800W”。220V表示额定电压，800W表示额定功率。根据R=U2/P求出电阻阻值，根据W=Pt求出在额定电压下工作10min产生的热量。


故答案为：60.5；480000


7. 解：由焦耳定律Q=I2Rt可知：原来产生的热量是：Q1=（2A）2Rt，现在产生的热量是：Q2=（4A）2Rt，


所以Q2：Q1=（4A）2Rt：（2A）2Rt=4：1，根据焦耳定律进行比较即可。


故答案为：4Q。


8. 在串联电路中，电流处处相等，所以由公式Q=I2Rt可知，在电流和通电时间都相同时，电流通过电阻产生的热量与电阻的阻值成正比，则Q1：Q2=R1：R2=2：1；


在并联电路中，各支路两端的电压都相等，所以由公式Q=U2t/R


可知，在电压和通电时间都相同时，电流通过电阻产生的热量与电阻的阻值成反比，则Q1：Q2=R2：R1=1：2。


故答案为 2：1，1：2。





计算题








9.解：（1）据公式P=U2/R，得R=U2/P=(220V)2/1000W=48.4Ω．


（2）把1Kg 20℃的水烧开需要的热量是Q吸，据公式Q吸=cm（t-t0）=4.2×103J/（Kg℃）×（100℃-20℃）=3.36×105J，


根据电水壶需要消耗的电能W等于1Kg20℃的水烧开吸收的热量Q吸，得W=Q吸=3.36×105J


又因为电水壶在额定电压下工作，其功率为P=1000W，据W=Pt=1000W×t=3.36×105J，解得：t=336s．


实际烧水过程中，要有热量损失，所需时间比计算时间要长。
