专题：等值线图的判读（1）
展开
这是一份高中地理人教版 (2019)必修 第一册全册综合优质学案，共19页。
核心知识点一：等高线地形图中的基本概念和判读

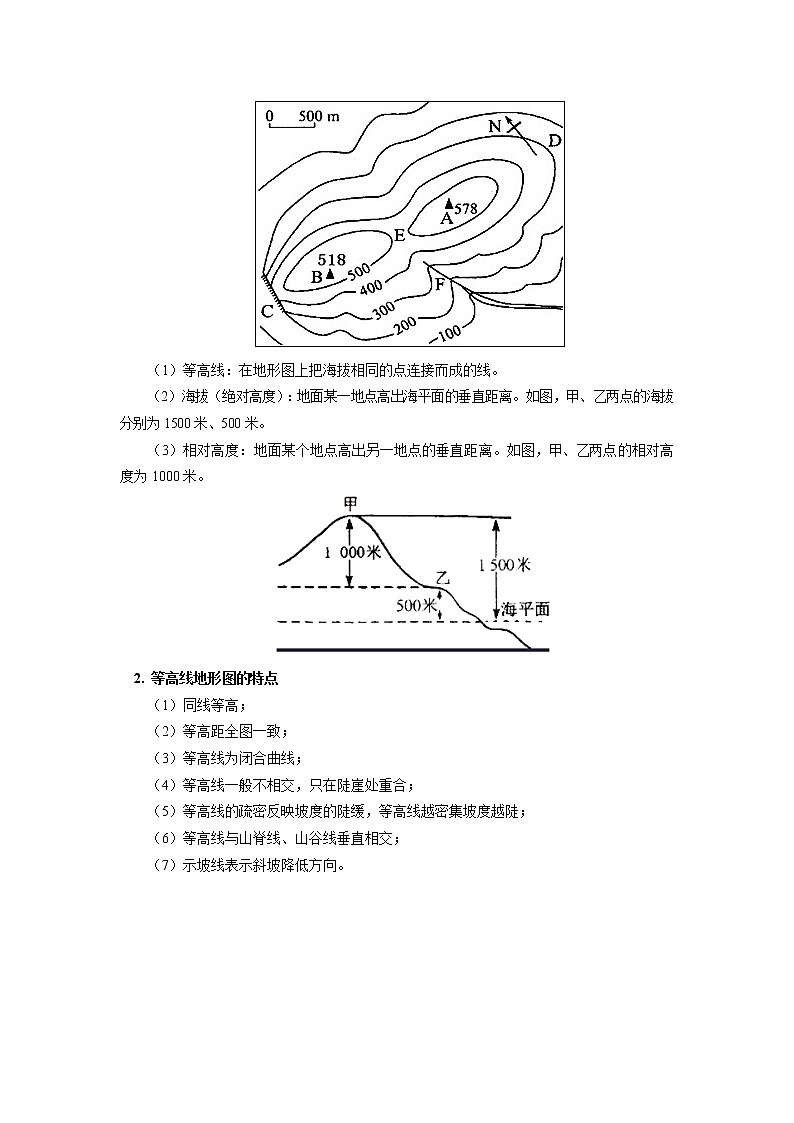

等高线地形图：用等高线表示地面起伏和高度状况的地图。
1. 相关概念
（1）等高线：在地形图上把海拔相同的点连接而成的线。
（2）海拔（绝对高度）：地面某一地点高出海平面的垂直距离。如图，甲、乙两点的海拔分别为1500米、500米。
（3）相对高度：地面某个地点高出另一地点的垂直距离。如图，甲、乙两点的相对高度为1000米。
2. 等高线地形图的特点
（1）同线等高；
（2）等高距全图一致；
（3）等高线为闭合曲线；
（4）等高线一般不相交，只在陡崖处重合；
（5）等高线的疏密反映坡度的陡缓，等高线越密集坡度越陡；
（6）等高线与山脊线、山谷线垂直相交；
（7）示坡线表示斜坡降低方向。
3. 等高线地形图中地形部位和基本地形类型的判断
（1）判断地形部位
根据等高线的弯曲和延伸方向、数值大小，可判断出山峰、盆地、山脊、山谷、鞍部、陡崖等地形部位。如下图所示：
①陡崖：陡崖处有多条等高线重叠在一起，
②鞍部：一对儿山脊等高线和一对儿山谷等高线组成。
③山峰：闭合曲线，外低内高。
④山谷：等高线凸向数值高处，也称为集水线。
⑤山脊：等高线凸向数值低处，也称分水线。
⑥洼地：闭合曲线，外高内低。
（2）判断基本地形类型
核心知识点二：等高线地形图中的常见计算和数值判断
1. 计算两地间的相对高度
从等高线图上读出任意两点的海拔，就可以计算这两点的相对高度：H相＝H高－H低。
2. 计算两地间的气温差
已知某地的气温和两地间的相对高度，根据气温垂直递减率（0. 6℃/100 m）可计算两地间的气温差异：T差＝（0. 6℃×H相）/100 m。
3. 估算陡崖的相对高度
（1）陡崖的相对高度。
ΔH的取值范围：（n－1）d≤ΔH＜（n＋1）d。
（2）陡崖的绝对高度
陡崖崖顶的绝对高度：H大≤H顶＜H大＋d。
陡崖崖底的绝对高度：H小－d＜H底≤H小。
（注：n为陡崖处重合的等高线条数，d为等高距，H大为重合等高线中海拔最高的，H小为重合等高线中海拔最低的）
4. 估算某地形区的相对高度
估算方法：一般说来，若在等高线地形图上，任意两点之间有n条等高线，等高距为d米，则这两点的相对高度H可用下面公式求算：（n－1）d米＜H＜（n＋1）d米。
如图所示，求A、B两点间的相对高度。
（1）A、B两点之间有3条等高线，等高距为100米，利用公式可得A、B两点间的相对高度为200米
（2）读取数值：A处取值300-400 ，B 处取值0-100，交叉相减200-400。
5. 判断闭合等高线区域内的海拔
在等高线地形图中，有时会出现局部的闭合区域，可依据“大于大值，小于小值”规律来判断。例：如果闭合等值线海拔与两侧等高线中的较低海拔相等，则闭合区域内的海拔低于较低海拔，此地可能为小盆地，如图中P区域海拔低于50米，高于40米，为小洼地；如果闭合等值线海拔与两侧等高线中的较高海拔相等，则闭合区域内的海拔高于较高海拔，此地可能为小山丘，如图中Q区域海拔高于60米，低于70米，为小高地。
核心知识点三：等高线地形图的综合应用
1. 等高线地形图中河流水系、水文特征的判断
2. 等高线地形图的实际应用
（1）选“点”
（2）选“线”
（3）选“面”
等高线图中具体实例应用
问题探究：站在山顶上一定能看见山下的景观吗？
提示：确定是否通视。
常见的有以下两种情况：
1. 根据坡度陡缓情况。注意“凹形坡”与“凸形坡”的不同。从山顶向四周，等高线先密后疏，为“凹形坡”，可通视；等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。（如图1）
2. 是否穿越沟谷。如果穿越沟谷，由于后半部分地势会升高，即使地势再降低，也会因为地形阻挡而无法通视。（如图2）
例题1 下图为某地区等高线地形图。对该图的判断和描述，正确的是（ ）
A. 根据海拔高度和相对高度判断，该地区为山地
B. 根据等高线数值判断，该图的等高距为100米
C. 根据指向标判断，河流干流自西北流向东南
D. 图示区域有山脊、山谷、陡崖和山峰，没有鞍部
答案：A
解析：本题考查等高线地形图的判读，难度中等。图示地区等高线密集，地势起伏明显，海拔高度大于500米，且相对高差大，因此为山地地形，故A正确。根据等高线数值判断，该图的等高距为50米；根据指向标判断，河流干流自西向东流；图示区域有山脊、山谷、陡崖、山峰和鞍部（两个山峰之间）。故B、C、D错误。
例题2 等高线地形图可以帮助人们认识当地的地形地貌。
（1）下列有关图中所示地区地形地势的叙述，正确的是（ ）
A. 本地区以山地为主，山脉走向为西北-东南向
B. 丙地高于丁地，相对高度约为400米
C. 丁地在丙地的东北方向
D. 地势中部高，东北、西南低
（2）下列表示地形部位的位置，正确的是（ ）
A. 甲—山峰B. 乙—鞍部
C. 丙—山脊D. 丁—悬崖
答案：（1）C （2）C
解析：本题组主要考查等高线地形图的判读，难度中等。
（1）A根据图示可知该地是中部低，四周高，属于盆地地形，故A错；B该图的等高距为100米，丙地900米，丁地600米，丙与丁相对高度为300米，故B错；C根据指向标，丁地在丙地的东北方向，故C对；D根据图示等高线的分布可知，地势中部低，东北、西南高，故D错。故选C。
（2）A. 山峰是等高线闭合，中部高于四周的区域，而甲是中部低四周高的盆地，故A错；B. 鞍部是两个山峰之间地势相对较低且平缓的区域，而图示乙的两侧为盆地，故B错；C根据图示可知，丙处等高线往值低的方向凸出，应该是山脊，故C对；D. 悬崖处等高线会出现重合，而图示丁等高线没有重合，故D错。故选C。
例题3 下图为某地等高线图。读图完成下列问题。
（1）P、Q两地的相对高度（ ）
A. 不超过100mB. 不少于100m
C. 可能为50mD. 不可能为150m
（2）图中观赏陡崖的最佳位置是（ ）
A. ①地B. ②地C. ③地D. ④地
答案：（1）B （2）C
解析：本题主要考查等高线的判读，难度中等。
（1）根据图示，可知该图等高距为100米。根据等高线的“大于大的，小于小的”原则，P点的海拔高度400-500米，Q点的海拔高度为600-700米，再利用交叉相减的方法，P、Q的相对高度100-300米，故本题的正确答案为B，ACD错误。
（2）图中观赏陡崖的最佳观赏方法是仰视，所以要选择比陡崖海拔低的地方，①、②、④海拔均比陡崖高，不适合观赏，只有③地位于陡崖下方，适合观赏。故正确答案为C，ABD错误。
例题4 下图是我国东南某地区的局部等高线地形图（单位：米），读图回答问题。
（1）关于图示，下列说法正确的是（ ）
A. 甲丁之间可以通视B. 乙所在位置为鞍部
C. 甲丙之间相对高度可能为74米D. 此地以红壤为主，且土壤肥沃
（2）依据因地制宜原则，各区域最可能的发展方向是（ ）
A. 甲地小型水力发电B. 乙地棉花种植
C. 丙地步道服务部门D. 丁地林产品加工
答案：（1）C （2）A
解析：本题组主要考查等高线地形图的判读及综合应用，难度较大。
（1）甲丁之间有山脊存在，会阻挡视线，因此不可以通视，A错误；鞍部是相邻两山头之间呈马鞍形的低凹部位，乙地位于山谷附近，B错误；读图分析可知，图示等高距为5米，甲地海拔为40—45米，丙地海拔为110—115米，因此两地之间的高差为65—75米，因此甲丙之间相对高度可能为74米，C正确；我国的东南地区地带性土壤为红壤，红壤较为贫瘠，D错误。故选C。
（2）甲地位于河谷地带，河流的流速较快，水能资源丰富，可以水力发电，A正确；乙地等高线密集，坡度较大，不适合耕作业的发展，B错误；丙地位于山顶，游客不易到达，服务工作不易开展，C错误；丁地为景观步道，不适合建设林产品加工厂，D错误。故选A。
（答题时间：30分钟）
读简易等高线地形图，回答下面问题。
1. 图中陡崖的相对高度至少是
A. 50米B. 100米C. 150米D. 200米
2. 登山队员准备在该地区宿营，为避免突发的山洪，在①②③④四地中，最不适宜宿营的是
A. ①B. ②C. ③D. ④
等高线地形图可以帮助人们正确认识地形地貌，读图完成下面问题。
3. 图中所示地区地形、地势的基本特点是
①以丘陵、平原为主 ②中部高，西南、东北低
③以平原、盆地为主 ④中部低，西南、东北高
A. ③④B. ②③C. ①②D. ①④
4. 图中甲、乙两条虚线所在的地形部位分别是
A. 山脊、山谷B. 山脊、山脊
C. 山谷、山脊D. 山谷、山谷
5. 图中①②两处的相对高度可能为
A. 299mB. 300m
C. 400mD. 599m
读某地等高线示意图（单位：米），完成下面问题。
6. 图中河流的流向为
A. 先向北，再向东北
B. 先向南，再向东南
C. 先向东北，再向西北
D. 先向东南，再向西南
7. 图中陡崖的相对高度可能是
A. 150米B. 199米C. 278米D. 400米
读某地等高线示意图。（单位：米）据此回答下面问题。
8. 图示地区的最大海拔高度可以达到
A. 1200米B. 1201米
C. 1399米D. 1400米
9. 对流层大气平均每上升100米，气温下降约0. 6℃。图中两山峰气温差的取值范围为
A. 0℃～1. 2℃B. 1. 2℃～2. 4℃C. 2. 4℃～3. 6℃D. 0℃～2. 4℃
读等高线示意图（下图），已知a > b，读图回答下列问题。
10. 有关M、N两处地形的正确叙述是
① M为山坡上的洼地 ② N为山坡上的洼地
③ M为山坡上的小丘 ④ N为山坡上的小丘
A. ①②B. ①③C. ②③D. ②④
11. 若b海拔高度为200m，a海拔高度为300m，则M、N处的海拔高度为
①200
A. ①②B. ①③
C. ②③D. ②④
“坪”是指山区中局部的平地。下图示意我国某地局部地形图，读图，完成下列各题。
12. 图中N地的最低海拔可能为
A. 420米B. 400米C. 368米D. 360米
13. 图示各村村名中最可能含有“坪”的是
A. ①村B. ②村
C. ③村D. ④村
14. 下列说法正确的是
A. 图中公路，M至④间起伏最大
B. M乡地处R、S两条河流分水岭
C. R流自东北流向西南
D. ①村位于R河源头，水运便利
15. 读下图“我国东南沿海某地等高线图”，回答下列问题。
（1）图中A、B两点适宜修建水库坝址的是_____，理由是_____________。
（2）甲村计划修建引水渠，在拟定的Ⅰ、Ⅱ两个方案中，较合理的是______________。
（3）图中适宜建设疗养院的地点是_____，理由是该处_________________。
（4）G、H两地相比较，适合建设港口的是_____，理由是该处________________。
（5）图中某地有一个陡崖，陡崖的相对高度范围为_________________；若F处为一座古庙，且体现“深山藏古寺”的意境，则F处海拔范围为为___________________。
（6）描述该地的地形特征___________________。
1. B 2. A
解析：本题考查等高线地形图的计算，难度中等。
1. 读图可知等高距为50米，③处陡崖有三条等高线相交，其高差应该大于等于100米且小于200米，题干要求选择陡崖的最小高差，所以③处陡崖的高差应为100米。故本题正确答案为B。
2. 读图可知，①地等高线向高海拔处凸出，处于山谷地区；②处为陡坡；③地旁边是陡崖；④地位于山脊。山洪容易发生在山谷区域，所以①地最不适宜宿营。故本题正确答案为A。
总结：计算陡崖落差可以使用公式（n-1）d≤H﹤（n+1）d
3. C 4. D 5. D
解析：本题考查等高线地形图的判读及计算，难度中等。
3. 从等高线地形图可看出，该区域部分地区地表崎岖不平，且海拔大多在500米以下；部分地区海拔在200米以下，地形平坦，因此可判断该区域地形类型以丘陵、平原为主；根据“上北下南，左西右东”确定方向，结合图中等高线的数值可判断，所示地区地势特点是中部高，西南、东北低，故选C。
4. 在等高线地形图上，甲、乙两条虚线所在地，等高线都向海拔高处凸为山谷，结合选项。故选D。
5. 读图可知，图中等高距为100米，图中①②两处之间有五条等高线，根据相对高度计算公式（x-1）d≤△H<（x+1）d （d为相邻两条等高线的差即等高距，x为相隔的等高线条数）可得，①②两处的相对高度为400-600米，但是最大值是小于600米，不能等于600米；最小值是大于或等于400米。故选D。
6. D 7. C
解析：本题考查等高线地形图的判读，难度中等。
6. 图中有指向标，利用指向标指向法确定方向，根据图中等高线变化规律，图中河流从海拔高处流向海拔低处，图中河流的流向是先向东南，再向西南，故选D。
7. 若重合等高线条数为n，等高距为d，则陡崖相对高度介于（n－1）d到（n+1）d之间，图中陡崖3条等高线重合，等高距为100米，相对高度介于200米到400米之间。故选C。
【点睛】表示某个地点高出海平面的垂直距离叫绝对高度（海拔高度） 表示地面某个地点高出另一地点的垂直距离叫相对高度（可以用公式：（n-1）d≤△H＜（n+1）d来计算相对高度其中d代表等高距，n代表等高线重合条数）。
8. C 9. D
解析：本题考查等高线地形图的计算，难度中等。
8. 图示地区等高距为200米，最大海拔高度在1200-1400米之间，但不能等于1400米。因此最大海拔高度可以达到1399米。C正确。故选C。
9. 图示地区等高距为200米，左侧山峰海拔高度在1200-1400米之间，右侧山峰海拔高度在1000-1200米之间，两山峰相对高差为0-400米，因此两山峰气温差的取值范围为0℃～2. 4℃，D正确。ABC错误。故选D。
10. C 11. C
解析：本题考查等高线地形图的计算，难度中等
10. 在等高线地形图中，闭合等高线判读遵循“大于大的，小于小的”的原理；已知a>b，说明该区域为山坡，则M高度应大于a，即“大于大的”，所以M为山坡上的小丘；N高度应小于b，即“小于小的”，所以N为山坡上的洼地。②③正确。故选C。
11. 若b海拔高度为200m，a海拔高度为300m，图中等高距为100m，M处比等高线a高，海拔高度应该是：a
12. C 13. D 14. B
解析：本题考查等高线地形图的计算、地形判断及应用，难度较大。
12. 读图可知，该等高线地形图的等高距为20米，故围绕N地的等高线数值可能为380米或400米。若等高线数值为380米，则N地海拔范围在360～380米之间；若D等高线数值为400米，则N地的海拔范围在400～420米之间。结合选项，N地的最低海拔可能为368米。故选C。
13. 由材料可知，山区中局部的平地称为“坪”。图中，①村、②村、③村所在地的等高线较密集，说明坡度较大，地形起伏大，村名中含有“坪”的可能性较小；④村所在地的等高线稀疏，说明坡度较小，地形较为平坦，村名中含有“坪”的可能性较大。因此，四个村落中，④村的村名中含有“坪”的可能性是最大的。故选D。
14. A. 图中所示公路中，M至④间只穿过一条等高线，地势起伏最小，A错误；B. 根据M附近的等高线数值的变化判断，M地处R、S两条河流的分水岭，B正确；C. 根据R河流穿过的等高线数值大小和弯曲方向判断，R河自西南流向东北，C错误；D. ①村位于R河流的源头，河床落差大，水运不便，D错误。
15. （1）B；①B处位于等高线密集的河流峡谷处，建坝工程量小；②库区位于“口袋形”的洼地，有较大的集水面积和库容；（2）I （3）E； ①地势较高②地形平缓③靠近名胜古迹，环境优美（任答2点）；（4）G；①有天然港湾②陆上交通便利（任答1点）；（5）50米≤ΔH<150米；100米
解析：本题考查等高线地形图的计算、地形判断及应用，难度较大。
（1）图中A、B两点适宜修建水库坝址的是B，理由可从集水面积大小和工程量的大小进行分析。B处位于等高线密集的河流峡谷处，建坝工程量小；库区位于“口袋形”的洼地，有较大的集水面积和库容，而A处从图中可看出位于洼地中间，集水面积小，工程量大。
（2）甲村计划修建引水渠，在拟定的Ⅰ、Ⅱ两个方案中，较合理的是I，从图中可看出是由高处流向低处，工程量小，可实现自流。而Ⅱ线路是由低处向高处流，工程量大。
（3）疗养院一般布局在向阳坡，在城市主导风的上风向，而且依山傍水，景色秀丽之地。从图中可看出E地地势较高，地形平缓，靠近名胜古迹，环境优美。
（4）G、H两地相比较，适合建设港口的是G，理由是该处 ①有天然港湾②陆上交通便利，而H处没有这样的优势。
（5）图中某地有一个陡崖，陡崖的相对高度范围根据公式“（n-1）×d≤△H< （n+1）×d”中，n表示重叠的等高线的条数，d表示等高距，H为相对高度；图中等高距是50米，重合等高线处条数是2条，故陡崖相对高度为50米≤ΔH<150米；若F处为一座古庙，体现“深山藏古寺”的意境，说明F处的海拔相对较低，F外的闭合等高线数值应该等于相邻两条等高线数值较低的那个（即150），等高距是50，所以F处的海拔为100~150米。
（6）描述地形特征从地形类型和地势高低进行分析。图中的海拔在350米以下，说明地形以平原和丘陵为主，从图中的海拔可看出地势西北高、东南低，地势起伏小。

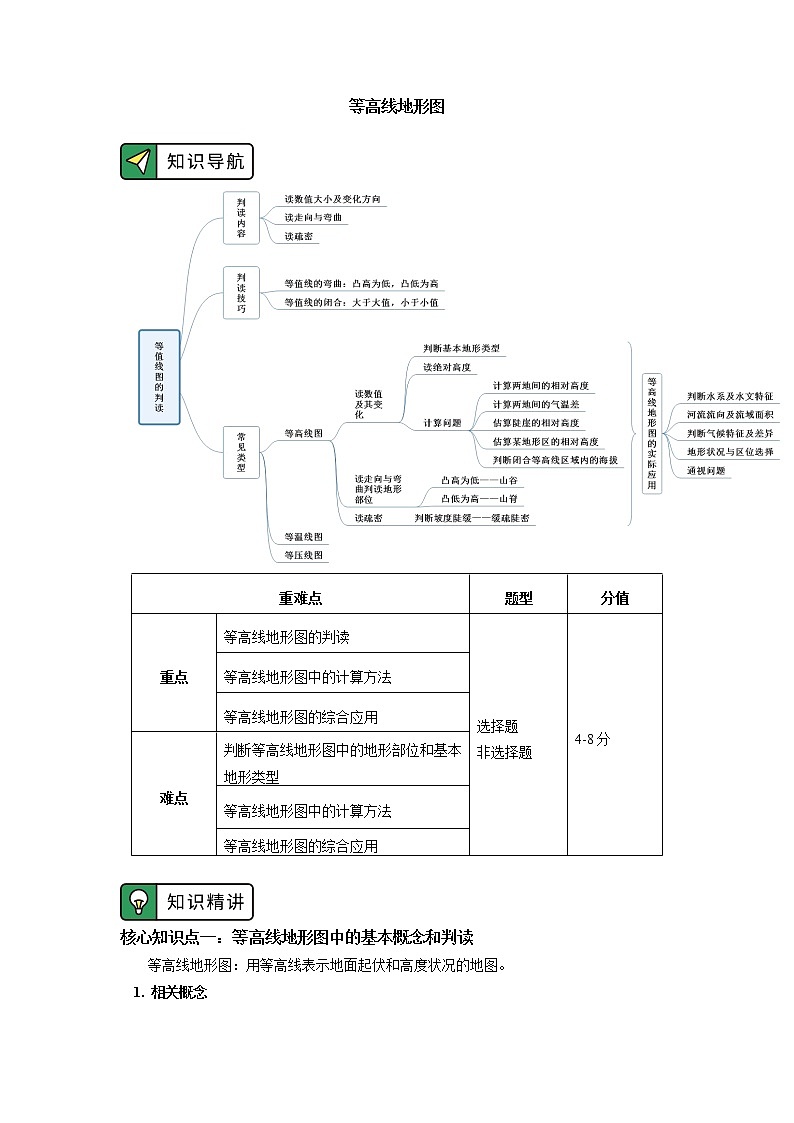

重难点
题型
分值
重点
等高线地形图的判读
选择题
非选择题
4-8分
等高线地形图中的计算方法
等高线地形图的综合应用
难点
判断等高线地形图中的地形部位和基本地形类型
等高线地形图中的计算方法
等高线地形图的综合应用
地形
类型
等高线特征
平原
海拔在200米以下，等高线稀疏，较为平直
丘陵
海拔在500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓
山地
海拔在500米以上，相对高度大于100米，等高线较密集，河谷转折呈“V”字形
高原
海拔高度大（1 000米以上），相对高度小，等高线在边缘十分密集，而顶部明显稀疏
盆地
海拔没有一定标准，四周等高线较密集，数值大；中间等高线较稀疏，数值小
海岸线
0米等高线表示海平面，一般表示海岸线
考查方向
具体内容
判断
水系特征
①山地常形成放射状水系，盆地常形成向心状水系；
向心状水系
向心状水系河流由四周流向中间，多分布在盆地，典型代表是刚果盆地，地势中间低四周高。
放射状水系
放射状水系河流由中间流向四周，多分布在山地，典型代表是亚洲，地势中间高四周低。
②山脊常成为河流的分水岭；
③山谷中常有河流发育，河流的流向与穿越河谷时等高线的凸出方向相反
分析
水文特征
①等高线密集的河谷落差大，水流急，水能丰富，在陡崖处形成瀑布；
②等高线稀疏的河谷水流缓，利于航运；
③河流流量除与降水量有关外，还与流域面积有关
点的
类型
区位要点
图示
水库
坝址
大坝应建在等高线密集的河流峡谷出口最窄处，因该处筑坝工程量小且落差大；库区宜选在河谷、山谷地区，或“口袋形”的洼地或小盆地，以保证有较大的集水面积和库容
港口
应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、水域深阔的避风海湾，避开含沙量大的河流，以免引起航道淤塞
气象站
应建在坡度适中、地形开阔的地方
——
宿营地
应避开河谷、河边，以预防暴雨造成的山洪暴发；避开陡崖、陡坡，以防崩塌、落石造成伤害；应选在地势较高的缓坡或较平坦的鞍部宿营（右图中应选择在B地宿营）
航空港
应建在等高线稀疏的地方，即地形平坦开阔、坡度适当，易排水的地方，还要地质条件好；注意盛行风向，并保持与城市有适当的距离等
——
疗养院
应建在坡度较缓（等高线稀疏）、向阳坡、背山面水（河、湖、海）、气候宜人、空气清新的地方，且有交通线通过，交通便利
线的
类型
区位要求
图示
公路、
铁路
一般要求坡度平缓，尽量与等高线平行；线路较短；尽量少占农田，少建桥梁；避开陡崖、陡坡等；通往山顶的公路，往往需建盘山路（右图中公路选线为甲）
引水
路线
在选择引水路线时，首先考虑水从高处往低处流这一要求，再结合距离的远近确定较合适的引水路线（右图中选择④线）
输油、输气管道
路线尽可能短，尽量避免通过山脉、大河等，以降低施工难度和建设成本
——
面的
类型
区位要求
图示
农业生
产布局
根据等高线地形图反映的地形类型；地势起伏、坡度陡缓，结合气候和水源条件，因地制宜地提出农、林、牧、渔业合理布局的方案。平原宜发展种植业；山区宜发展林业、畜牧业
工业区、居
民区选址
一般选在靠近水源、交通便利、等高线间距较大的地形平坦开阔处
