专题：等值线图的判读（2）

这是一份高中地理本册综合优秀导学案及答案，共18页。

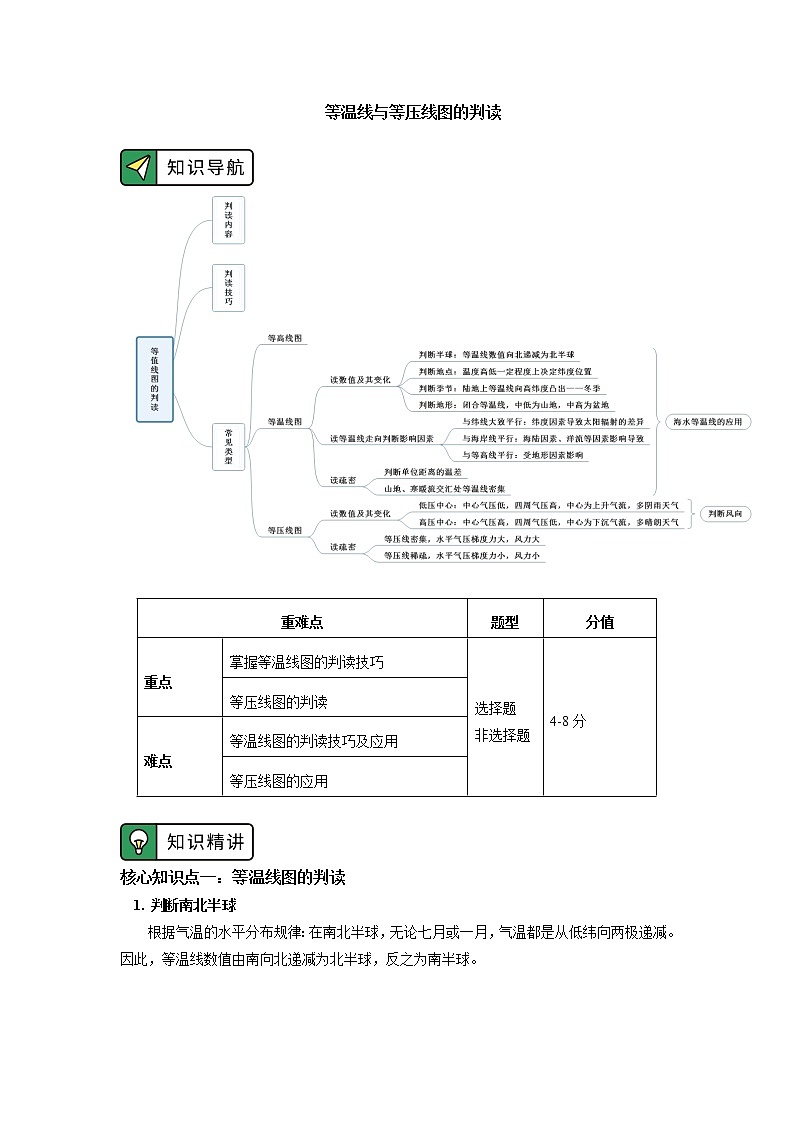

等温线与等压线图的判读




重难点
题型
分值
重点
掌握等温线图的判读技巧
选择题
非选择题
4-8分
等压线图的判读
难点
等温线图的判读技巧及应用
等压线图的应用


核心知识点一：等温线图的判读
1. 判断南北半球
根据气温的水平分布规律：在南北半球，无论七月或一月，气温都是从低纬向两极递减。因此，等温线数值由南向北递减为北半球，反之为南半球。

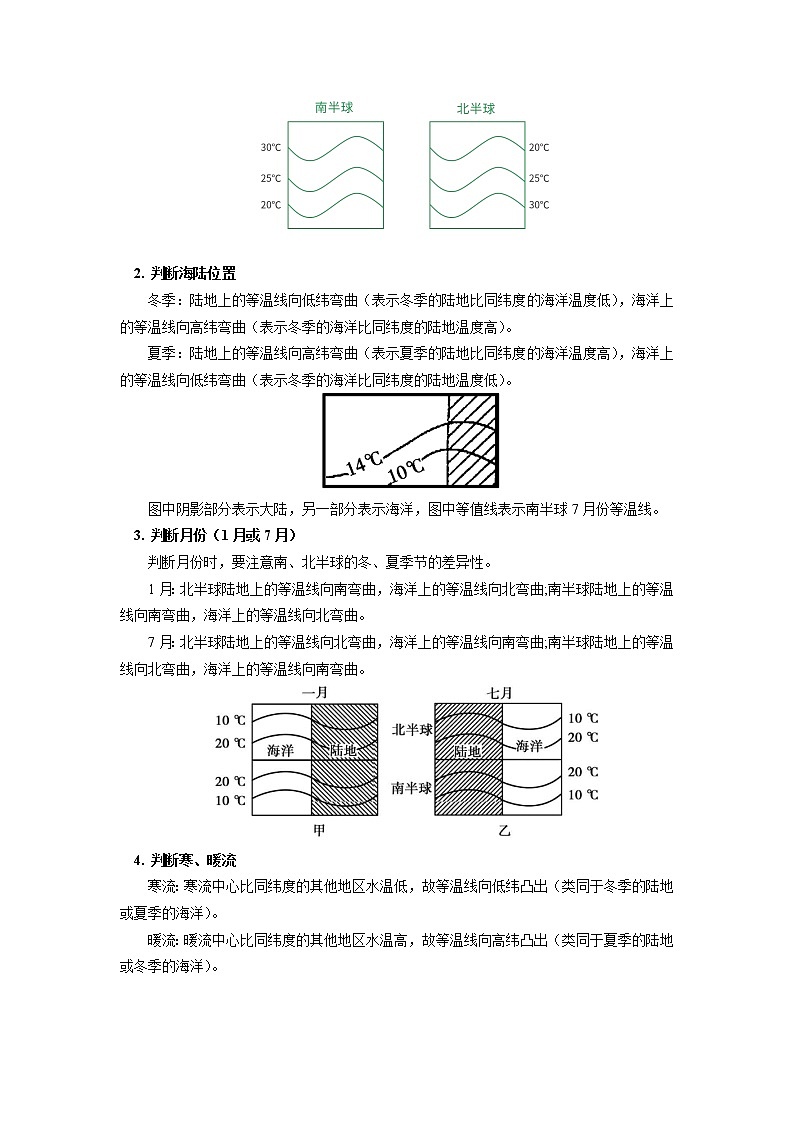

2. 判断海陆位置
冬季：陆地上的等温线向低纬弯曲（表示冬季的陆地比同纬度的海洋温度低），海洋上的等温线向高纬弯曲（表示冬季的海洋比同纬度的陆地温度高）。
夏季：陆地上的等温线向高纬弯曲（表示夏季的陆地比同纬度的海洋温度高），海洋上的等温线向低纬弯曲（表示冬季的海洋比同纬度的陆地温度低）。

图中阴影部分表示大陆，另一部分表示海洋，图中等值线表示南半球7月份等温线。
3. 判断月份（1月或7月）
判断月份时，要注意南、北半球的冬、夏季节的差异性。
1月：北半球陆地上的等温线向南弯曲，海洋上的等温线向北弯曲;南半球陆地上的等温线向南弯曲，海洋上的等温线向北弯曲。
7月：北半球陆地上的等温线向北弯曲，海洋上的等温线向南弯曲;南半球陆地上的等温线向北弯曲，海洋上的等温线向南弯曲。

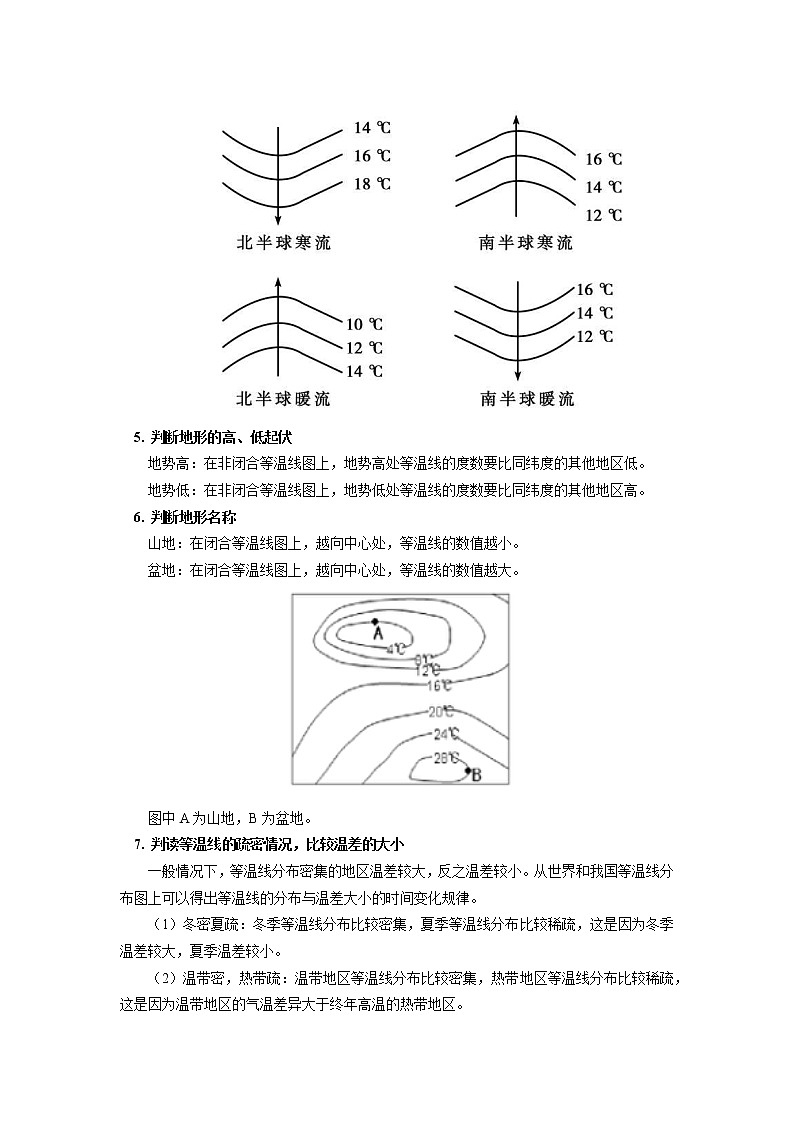

4. 判断寒、暖流
寒流：寒流中心比同纬度的其他地区水温低，故等温线向低纬凸出（类同于冬季的陆地或夏季的海洋）。
暖流：暖流中心比同纬度的其他地区水温高，故等温线向高纬凸出（类同于夏季的陆地或冬季的海洋）。

5. 判断地形的高、低起伏
地势高：在非闭合等温线图上，地势高处等温线的度数要比同纬度的其他地区低。
地势低：在非闭合等温线图上，地势低处等温线的度数要比同纬度的其他地区高。
6. 判断地形名称
山地：在闭合等温线图上，越向中心处，等温线的数值越小。
盆地：在闭合等温线图上，越向中心处，等温线的数值越大。

图中A为山地，B为盆地。
7. 判读等温线的疏密情况，比较温差的大小
一般情况下，等温线分布密集的地区温差较大，反之温差较小。从世界和我国等温线分布图上可以得出等温线的分布与温差大小的时间变化规律。
（1）冬密夏疏：冬季等温线分布比较密集，夏季等温线分布比较稀疏，这是因为冬季温差较大，夏季温差较小。
（2）温带密，热带疏：温带地区等温线分布比较密集，热带地区等温线分布比较稀疏，这是因为温带地区的气温差异大于终年高温的热带地区。
（3）陆密海疏：陆地上的等温线分布比较密集，海面上的等温线分布比较稀疏，这是因为陆地表面形态复杂，海洋表面性质均一。
技巧总结：分析等温线的走向及影响因素
等温线分布图反映气温的水平分布规律，如果地球有一个均一的表面，则等温线分布与纬线大致平行，气温从低纬向高纬递减。但由于气温除受纬度、太阳辐射等因素影响外，还受大气运动、地面状况等因素的影响，所以等温线不一定与纬线一致，经常发生弯曲。其走向有以下几种类型：
（1）等温线与纬线平行：这是全球等温线分布的基本趋势，它是太阳辐射从赤道向两极递减的结果。
（2）等温线与海岸线大致平行：在北半球中纬度的大陆东西两岸比较明显，这是因为海洋对气温起了调节作用，沿海地区受海洋的影响较大。
（3）等温线与等高线平行或与山脉走向、高原边缘平行，说明该地气温是受地形起伏影响。地势高，气温低，等温线向高温方向凸出；地势低，气温高，等温线向低温方向凸出。

核心知识点二：海水等温线的应用
1. 判断南北半球
海洋的热量来源，主要来自于太阳辐射的热量，因此，受太阳辐射的影响，海洋表层海水温度的分布规律为由低纬度向高纬度递减。如果某海区的表层水温南高北低，则表明该海区位于北半球；如果某海区的表层水温北高南低，则表明该海区位于南半球。

2. 判断洋流性质和流向
洋流性质是影响海水温度的重要因素。通常，在同一纬度的海域，有暖流流经的海区海水温度要高一些，该海域的海水等温线向高纬度方向凸出（弯曲），且洋流流向为由低纬度流向高纬度；有寒流流经的海区海水温度要低一些，该海域的海水等温线向低纬度方向凸出（弯曲），且洋流流向为由高纬度流向低纬度。

a、b、c、d代表四条等温线，MN代表洋流流向。若a>b>c>d，则洋流MN为暖流，由M流向N。
3. 判断季节和海陆分布
海水等温线的分布受季节和海陆分布影响也较大。通常，夏季海水温度比同纬度的陆地气温要低，表现在等温线上，陆地等温线向高纬度凸出，海洋等温线向低纬度凸出；冬季海水温度比同纬度的陆地气温要高，表现在等温线上，陆地等温线向低纬度凸出，海洋等温线向高纬度凸出。因此，根据陆地和海洋等温线的凸向可以判断季节，并可进一步根据等温线的凸向和季节判断海陆分布状况。

若等温线图中a 4. 判断表层海水盐度高低
海水的盐度高低与海水的温度高低有关。通常，在同一纬度的海域，暖流流经的海区，海水蒸发量大，海水盐度高些，表现在海水等温线上，等温线向高纬度凸出处，海水盐度比同纬度要高；寒流流经的海区，海水蒸发量小，海水盐度低些，表现在海水等温线上，等温线向低纬度凸出处，海水盐度比同纬度要低。

上图为南半球某副热带海域附近等温线分布图，图中a、b、c、d四海区海水盐度由高到低的排列顺序是 c>b>d>a。

核心知识点二：等压面图及等压线图的判读方法
1. 等压面图的判读

等压面—空间气压值相等的各点所组成的面，其常用来表示同一水平面上不同区域的气压差异。
（1）判断同一地点不同高度的气压高低
垂直方向上，任何一个地点的气压都是下部高，上部低。高空无论是“高压”还是“低压”，其气压都低于地面。如上图PA＞PA’，PB＞PB’，PC＞PC’。
（2）判断同一高度上不同地点的气压高低
等压面上凸为高压，下凹为低压。如上图中高空A’点的等压面上凸，说明A’点为高压，其他两点为低压，即PA’＞PB’、PC’，近地面则是PB、PC＞PA。
（3）判断地面与高空的气压场类型
地面的气压场类型与高空相反。如近地面A为低压，高空A’为高压；近地面B为高压，高空B’为低压。上图中各点气压高低的排序是PB＞PA＞PA’＞PB’或PC＞PA＞PA’＞PC’。
（4）判断天气状况和气温日较差
①近地面的等压面下凹，表面气流上升冷却，多阴雨天气，气温日较差较小，如上图中的A。
②近地面的等压面上凸，表面气流下沉增温，多晴朗天气，气温日较差大，如上图中的B、C。
2. 等压线图的判读

（1）读数值大小和变化
（2）读形状确定气压场类型，判断天气
①高气压：等压线闭合，中心气压高于四周气压，气流下沉，晴朗天气。
②低气压：等压线闭合，中心气压低于四周气压，气流上升，阴雨天气。
③高压脊：高气压延伸出来的狭长区域，高压脊中各等压线弯曲最大处的连线叫脊线。
④低压槽：低气压延伸出来的狭长区域，低压槽中等压线弯曲最大处的连线叫槽线。
（3）读疏密，确定风力大小
同一幅图上，等压线越密集，风力越大；等压线越稀疏，风力越小。
不同图幅上，相邻两条等压线数值差越大，水平气压梯度力越大，风力越大；反之风力越小。
不同图幅上，根据比例尺判断气压差的大小。比例尺越大，水平气压梯度力越大，风力越大，反之风力越小。
如下图中，风力由大到小依次是：C＞A＞D＞B。

（4）根据气压值和南北半球确定风向
第一步：做水平气压梯度力—在等压线图中，按要求画出过该点的切线并作垂直于切线的虚线箭头（由高压指向低压）。
第二步：根据半球确定偏转方向—北半球向右偏，南半球向左偏（约偏转30°～45°），画出实线箭头，即为经过该点的风向。
如下图所示（北半球）：


技巧点拨：根据风向判读等压线的特征
（1）气压的大小：顺着风向，等压线数值减小；逆着风向，等压线数值增大。
（2）风向与等压线的关系：近地面—斜交，高空（高空忽略摩擦力）—平行。
（3）高压和低压位置的确定：观测者背风而立，北半球高压中心位于其右后方，南半球高压中心位于其左后方。

规律总结：
1. “大大小小”规律：两条等压线之间的闭合等压线圈，若闭合曲线数值等于其中较大的数值，则闭合区域内的数值大于较大值且不超过一个等压距；若闭合曲线数值等于较小的数值，则闭合区域内的数值小于较小值且不超过一个等压距。如下图中气压值，1035＜甲＜1040，1025＜乙＜1030。

2. “高低低高”规律：等压线向高值方向凸出，则此处的气压较两侧地区低，反之偏高。


例题1 下图是世界某地区1月等温线图，其中①是25℃等温线，②是20℃等温线。据此回答问题。

（1）①②两条等温线温度不同，最主要的影响因素是（ ）
A. 大气环流
B. 海陆分布
C. 太阳辐射
D. 地面状况
（2）④⑤⑥⑦等温线都呈闭合状，主要影响因素是（ ）
A. 太阳辐射
B. 大气环流
C. 海陆位置
D. 地形
答案：（1）C （2）D
解析：（1）本题考查等温线图的判读及影响气温的主要因素，难度中等。根据图示①处气温高，②处气温低，主要原因是①处纬度低，获得太阳辐射多。所以本题选择C选项。
（2）影响气温的因素有纬度因素、海陆位置和地形等。④⑤⑥⑦等温线都呈闭合状，主要原因是地势较高，气温较低，受地形的影响较大。所以本题选择D选项。

例题2 下图为8月份（北半球海洋水温最高月）太平洋表层海水温度等值线（单位：℃）分布示意图。读图回答问题。

（1）下列描述正确的是（ ）
A. M处寒暖流交汇，等温线密集
B. N处受西风漂流影响，等温线与纬线平行
C. O处受上升流的影响，形成大型渔场
D. P处受寒流影响，等温线向北凸出
（2）据图中等温线和相关知识，判断下列说法正确的是（ ）
A. 南半球等温线较北半球的平直是因为大气环流的影响
B. 中低纬海区大洋东部比西部水温高
C. 南半球高低纬度间温差比北半球的大
D. 若①处表层水温明显高于M处的水温，则出现拉尼娜现象
答案：（1）C （2）C
解析：（1）O处受离岸风影响，形成上升流，洋流上升过程中从海底带来大量营养物质，吸引鱼群在此聚集，形成大型渔场，故C项正确。M处有南赤道暖流流经，没有寒流流经，A项错误。N处有西风漂流，但等温线与纬线平行是由于海洋面积广大，B项错误。P处受暖流影响，故等温线向北凸出，D项错误。
（2）南半球等温线较北半球平直是因为南半球海洋面积大，下垫面性质较均一，A项错误。中低纬度大部分海区同纬度大洋东部比西部水温低，B项错误。南半球高低纬度间温差在28℃以上，北半球高低纬度间温差在18℃以上，南半球高低纬度间温差应比北半球大，故C项正确。若①地表层水温明显高于M地，则出现厄尔尼诺现象，D项错误。

例题3 读甲、乙两地等压面分布示意图，回答下列问题。

（1）下列四幅热力环流示意图中，与上图中所示气压分布状态相符的是（ ）

（2）关于此图的叙述，正确的是（ ）
A. 甲地可能多阴雨天气
B. 乙地气压较甲地高
C. ①处气压比②处低
D. ①处气温比②处高
答案：（1）B （2）C
解析：本题组主要考查等压面图的判读，难度中等。
（1）等压面分布示意图表明，近地面甲处等压面向上凸，表示气压高，应为下沉气流，排除A、D。图中近地面乙处等压面向下弯曲，表示气压低，应为上升气流，排除C。近地面气流由气压较高的甲地流向气压较低的乙地，高空相反，因此选项B符合题意。
（2）根据前题判断，甲地为高气压，以下沉气流为主，不易成云致雨，A错。根据前题判断，乙地气压较甲地低，B错。①处等压面向下弯曲，表示气压低，②处等压面向上凸起，表示气压高，因此①处气压比②处低，C对。①处、②处离地面的高度相同，其气温高低取决于甲、乙两地的气温，按照热力环流的原理，甲处气压高，应是空气冷却下沉的结果，乙处气压低，应是空气膨胀上升的结果，因此甲处气温比乙处气温低，由此判断，①处气温比②处低，D错。

例题4 下图是某地某日不同时刻（甲图是14时，乙图是20时）海平面等压线图（单位：百帕），读图回答下列问题。

（1）图中M点的数值，可能是（ ）
A. 1003或1007 B. 1005或1009
C. 1007或1009 D. 1009或1011
（2）从14时至20时，图中R地气压变化与天气状况叙述正确的是（ ）
A. 气压升高，晴朗天气 B. 气压升高，阴雨天气
C. 气压降低，晴朗天气 D. 气压降低，阴雨天气
答案：（1）B（2）A
解析：本题主要考查等压线图的判读，难度中等。
（1）读图，根据等值线的递变规律，M的取值范围可能是1004-1006之间或是1008-1010之间，所以可能是1005或1009，B对。
（2）根据图中数值判断，从14时至20时，图中R地气压升高。图示为高压中心控制，盛行下沉气流，天气状况是晴朗天气，A对。


（答题时间：30分钟）
1. 根据如图的等温线图，叙述正确的是

A. 表示的是南半球一月等温线的分布 B. 表示的是北半球七月等温线的分布
C. 表示的是北半球一月等温线的分布 D. 表示的是南半球七月等温线的分布
读图，回答下列问题。

2. 在上图所示的时段内，风向由东南变为东北的城市是
A. 台北 B. 上海 C. 首尔 D. 北京
3. 5月7日02时，风力最小的城市是
A. 台北 B. 上海 C. 首尔 D. 北京
4. 在图中所反映的季节里，造成我国华北地区旱灾的原因是
A. 气温回升快，蒸发量大
B. 水源短缺，农田需水量大
C. 降水量较少，土壤干燥
D. 植被稀少，涵养的水源少

下图为等压面图，虚线表示高度，实线为等压面。完成下面问题。

5. 关于各点的气压值的比较，正确的是（　　）
A. ①高于③ B. ①高于④
C. ②低于① D. ④高于③
6. 如果上图表示热力环流的等压面分布图，说法正确的是（　　）
A. ③是低压
B. ④是高压
C. ④容易出现阴雨天气
D. ③处的大气污染程度较轻

读“1月份海平面等压线图”，图中的两条虚线分别表示北回归线和北极圈。完成下列各题。

7. A、B 两点的气压状况正确的是
A. A 是高气压，B 是低气压
B. A 是低气压，B 是高气压
C. A、B 都是高气压
D. A、B 都是低气压
8. 如果图中五条等压线的数值分别是 1000、1008、1016、1024、1036，那么等压线①和⑤的气压值分别是
A. 1024、1036 B. 1000、1036
C. 1016、1008 D. 1000、1008
9. 对南美洲等温线分布图的正确判读是

A. ③处等温线向南凸出是受巴西暖流的影响
B. ①处等温线密集主要是受秘鲁寒流的影响
C. ②处等温线向南凸出是因为冬季大陆冷却快
D. 该图是南美洲7月份等温线分布图
10. 读下面世界局部地区“等温线分布图”，回答下列问题。

（1）该图是几月等温线图，判断理由是？
（2）从等温线的整体分布来看，图中大洋西岸等温线分布较 。主要原因是？东岸等温线分布较 。主要原因是？
（3）从等温线的局部分布来看，本州岛北部边缘的海域，等温线向 弯曲，原因是?
11. 如图为世界某地域某日海平面等压线（单位hpa）分布图，虚线表示航海线，读图回答下列问题。

（1）判断图示区域此时是_______季节，判读理由______________。
（2）甲、乙两处昼夜温差大的是_______，判断理由是_______________。
（3）判读此时O和P两地的风力大小，请分析其主要原因。



1. A 解析：本题主要考查等温线图的判读及相关知识，难度中等。因为世界气温由低纬向高纬逐渐减低，从图中看出，该区域的等温线从南向北递增，因此该区域为南半球；因为同纬度的陆地和海洋气温不一样，根据等温线的弯曲可知，图中同纬度陆地的气温高于海洋的气温，因此为夏季，是南半球的1月份等温线图。故A符合题意。
总结：等温线图的应用
（1）判断气候类型：
除温带海洋性气候外，最冷月15℃和0℃等温线分别是热带与亚热带、亚热带和温带气候类型区的分界线。
（2）判断南、北半球：
等温线数值向北增大为南半球，向南增大为北半球。
（3）判断海陆位置及月份：
根据同纬度海陆间等温线的弯曲状况，判断月份及海陆位置。可根据“一陆南，七陆北”法则来判断，“一月份陆地上等温线向南凸，七月份陆地上等温线向北凸”；海洋上与陆地正好相反，即“一海北，七海南”。（见下图）

2. D 3. B 4. B
解析：本题组主要考查等压线图的判读及出现旱灾的原因，难度较大。
2. 在等压线分布图上判断风向时，首先画出过某点的水平气压梯度力（垂直于等压线并指向低压），然后加地转偏向力（北半球向其运动方向的右侧偏转，南半球向其运动方向的左侧偏转），摩擦力，画出该点风向。5月6日14时，风向为东南风的城市有北京、上海；5月7日02时，风向为东北风的城市有北京、台北。符合条件的是北京，故答案为D。
3. 等压线越密集表示的水平气压梯度力越大，风力越大；5月7日02时台北附近的等压线最稀疏，风力最小。故选B。
4. 造成旱灾的原因是水资源不够用（不能满足需要，或供不应求），可以从两方面理解，一是该地水资源短缺，二是该地需水量大。A、C、D仅说出其中一个方面的原因，B最全面。故选B。
5. C 6. C
解析：本题主要考查等压面的判读及相关知识，难度中等。
5. 同一等压面上气压相同，所以①和④的气压相同。同一竖直方向上，海拔越高，气压越低，所以①气压低于③，②气压低于④，所以②气压低于①。所以本题选择C选项。
6. 如果表示热力环流等压面，则③处气压高，④处气压低，④处气流上升容易出现阴雨天气，③盛行下沉气流，大气污染不容易扩散。所以本题选择C选项。
7. A 8. B
解析：本题主要考查等压面的判读及相关知识，难度较大。
7. 据材料可知，图中气压为“1 月份海平面等压线图”，说明此时亚洲为高压，太平洋为低压，故A为高压，B为低压，A项正确。
8. 据上题可知，A为高压，B为低压，若图中五条等压线的数值分别是1000、1008、1016、1024、1036，则①为1000百帕，②为10008百帕，③为1016百帕，④为1024百帕，⑤为1032百帕，故B项正确。
9. A 解析：本题以南美洲南部及附近海域等温线分布图为材料设置试题，涉及等温线形态意义、洋流和海陆分布对等温线形态的影响等相关内容，难度中等。
图中显示，③处等温线向南凸出是向低温区域弯曲，表示弯曲处比两侧的水温高，根据洋流分布规律可知，该处有巴西暖流经过，因此确定③处等温线向南凸出是受巴西暖流的影响，A对。图中显示，①处位于陆地，与太平洋沿岸的秘鲁寒流有高山相隔，所以气温受其影响的可能性不大，该处等温线密集主要是山地相对高度大所导致，B错。②处等温线向南凸出表示该地气温比同纬度的沿岸海域气温高，即大陆比海洋热，C错。东部沿海地区的等温线形态表示此时大陆比海洋热，说明此时为南半球的夏季，代表性月份为1月，D错。所以选A。
10.（1）7；海洋上等温线向低纬弯曲，应为夏季。
（2）密集；这里千岛寒流与日本暖流在此相交汇，水温南北差异大；稀疏；东部的加利福尼亚寒流和阿拉斯加暖流均源于北太平洋暖流，所以水温相差小。
（3）高纬；日本暖流的影响，暖流处的水温比附近同纬度海域高。
解析：本题主要考查等温线图的判读及相关知识，难度中等。
（1）根据等温线反映的气温向北降低，及海陆轮廓判断该地位于北半球，根据海洋上等温线向低纬弯曲，判断此时海洋上气温比陆地上低，应为夏季，月份为7月。
（2）图中大洋西岸海区，千岛寒流与日本暖流在此相交汇，水温南北差异大，等温线分布较密集，图中大洋东岸海区的加利福尼亚寒流和阿拉斯加暖流均源于北太平洋暖流，所以水温相差小，等温线分布较稀疏。
（3）本州岛北部边缘的海域受日本暖流的影响，暖流处的水温比附近同纬度海域高，所以等温线向高纬度弯曲。
11. （1）冬季。亚欧大陆气压高于海洋，西伯利亚地区气压中心大于1040，推断为亚洲高压强盛期，故为北半球冬季。
（2）甲地。甲地受高压控制，天气晴朗；甲地位于大陆内部，比热容较小（或乙地受低压控制，多阴雨天气；乙地位于海洋，比热容较大）
（3）P点。P点等压线较O点密集，气压梯度大于O点，水平气压差越大，风力越大（等压线疏密判断）；P点为海洋表面，O点为陆地表面，P地摩擦力小于O点。
解析：本题主要考查等压面图的判读及相关知识，难度较大。
（1）结合海陆轮廓，图示区域的亚欧大陆气压高于海洋，亚洲高压中心气压大于1040百帕，推断为亚洲高压强盛期，图示区域此时是北半球冬季。
（2）甲、乙两处昼夜温差大的是甲地。甲地受高压控制，天气晴朗，大气的削弱作用、保温效应弱。甲地位于大陆内部，比热容较小，白天升温快，夜晚降温快，所以昼夜温差大。乙地受低压中心控制，多阴雨天气，白天升温慢，夜晚降温慢。乙地位于海洋，比热容较大，所以昼夜温差小。
（3）根据图示等压线分布疏密，P点等压线较O点密集，气压梯度大于O点，水平气压差越大，风力越大。P点为海洋表面，O点为陆地表面，P地摩擦力小于O点。所以P点的风力比O点大。
