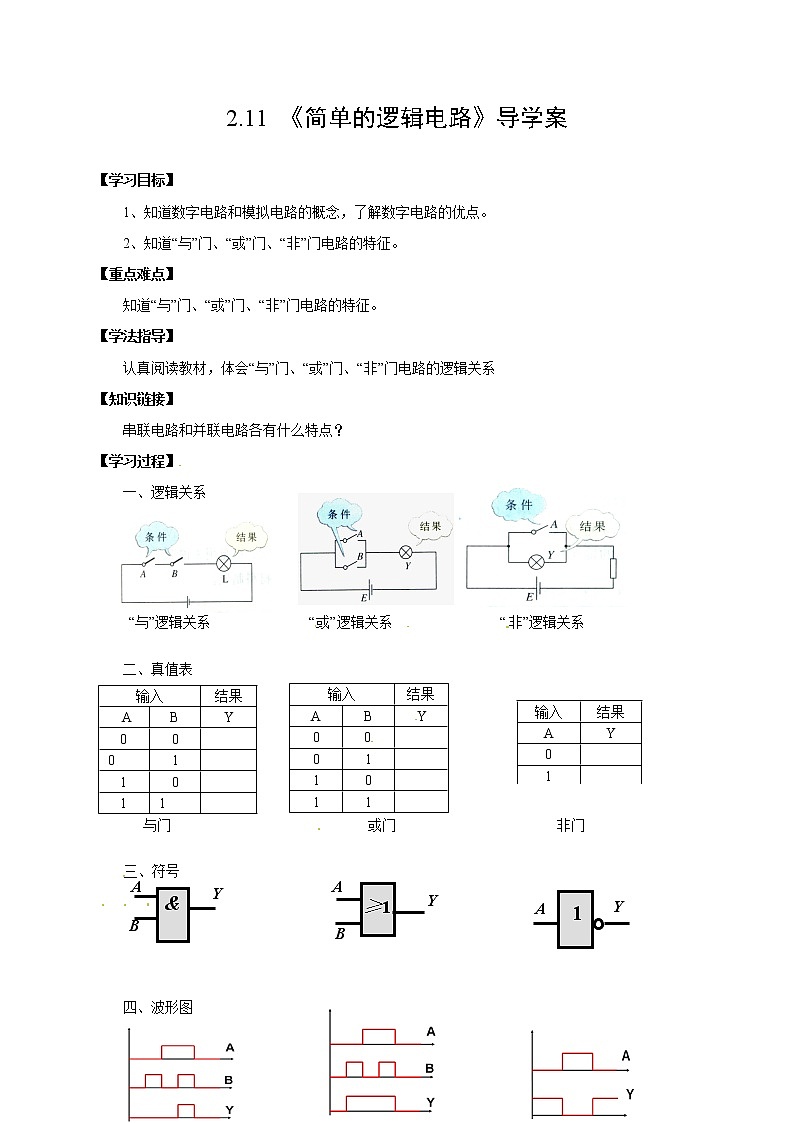

 2.11 《简单的逻辑电路》导学案[来源:学科网][来源:学+科+网Z+X+X+K]【学习目标】1、知道数字电路和模拟电路的概念，了解数字电路的优点。2、知道“与”门、“或”门、“非”门电路的特征。【重点难点】知道“与”门、“或”门、“非”门电路的特征。【学法指导】认真阅读教材，体会“与”门、“或”门、“非”门电路的逻辑关系【知识链接】串联电路和并联电路各有什么特点？【学习过程】一、逻辑关系      “与”逻辑关系              “或”逻辑关系               “非”逻辑关系 二、真值表 输入结果 ABY00 0[来源:学科网ZXXK]1 10 11[来源:Z§xx§k.Com] 输入结果ABY00 01 10 11 与门                            或门                       非门 [来源:学科网ZXXK] 三、符号                                                             四、波形图     反馈练习：课本76页第1题课本77页第2题课本77页第3题课本77页第4题【学习反思】 “与”门、“或”门、“非”门电路分别体现了怎样的逻辑关系？
