    人教版九年级全册第5节 串、并联电路中电流的规律优秀课时训练

    展开
    这是一份人教版九年级全册第5节 串、并联电路中电流的规律优秀课时训练,共8页。试卷主要包含了对于图电路的判断正确的是等内容,欢迎下载使用。

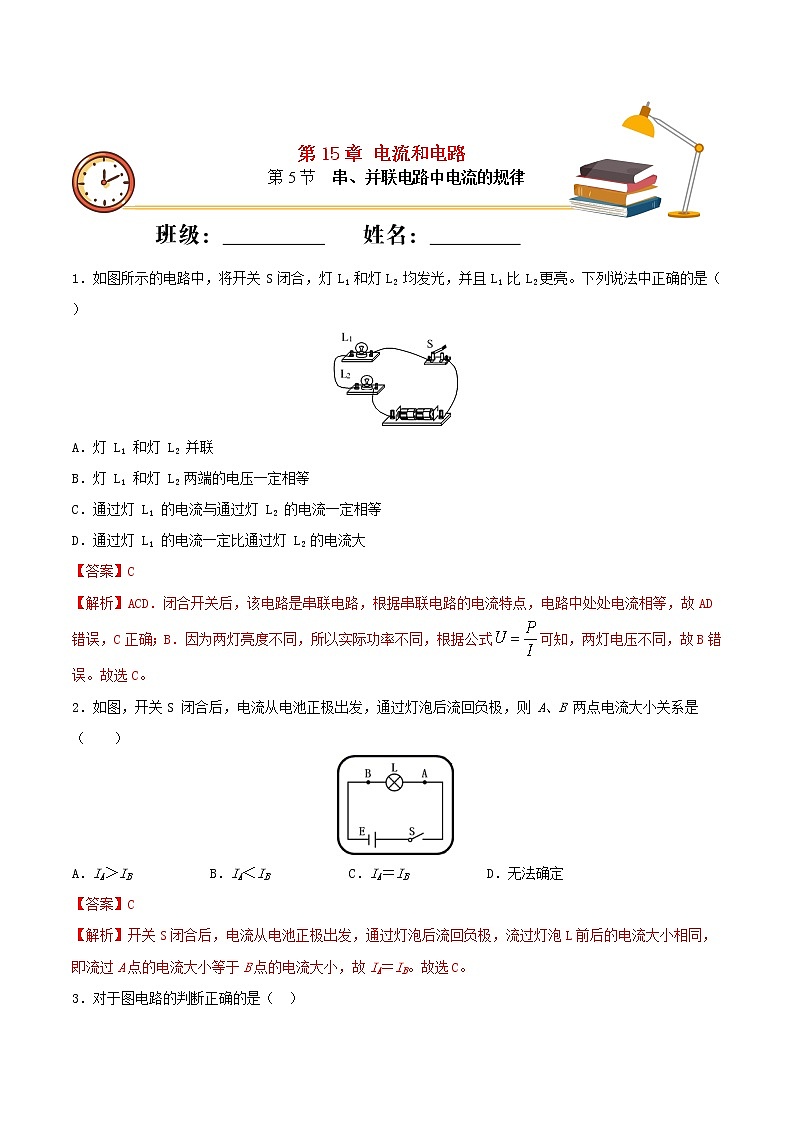

    1.如图所示的电路中,将开关 S 闭合,灯 L1 和灯 L2 均发光,并且 L1 L2更亮。下列说法中正确的是(  )

    A. L1 和灯 L2 并联

    B. L1 和灯 L2 两端的电压一定相等

    C.通过灯 L1 的电流与通过灯 L2 的电流一定相等

    D.通过灯 L1 的电流一定比通过灯 L2 的电流大

    【答案】C

    【解析】ACD.闭合开关后,该电路是串联电路,根据串联电路的电流特点,电路中处处电流相等,故AD错误,C正确;B.因为两灯亮度不同,所以实际功率不同,根据公式可知,两灯电压不同,故B错误。故选C

    2.如图,开关S 闭合后,电流从电池正极出发,通过灯泡后流回负极,则 AB 两点电流大小关系是(

    A.IAIB B.IAIB C.IAIB D.无法确定

    【答案】C

    【解析】开关S闭合后,电流从电池正极出发,通过灯泡后流回负极,流过灯泡L前后的电流大小相同,即流过A点的电流大小等于B点的电流大小,故IAIB。故选C

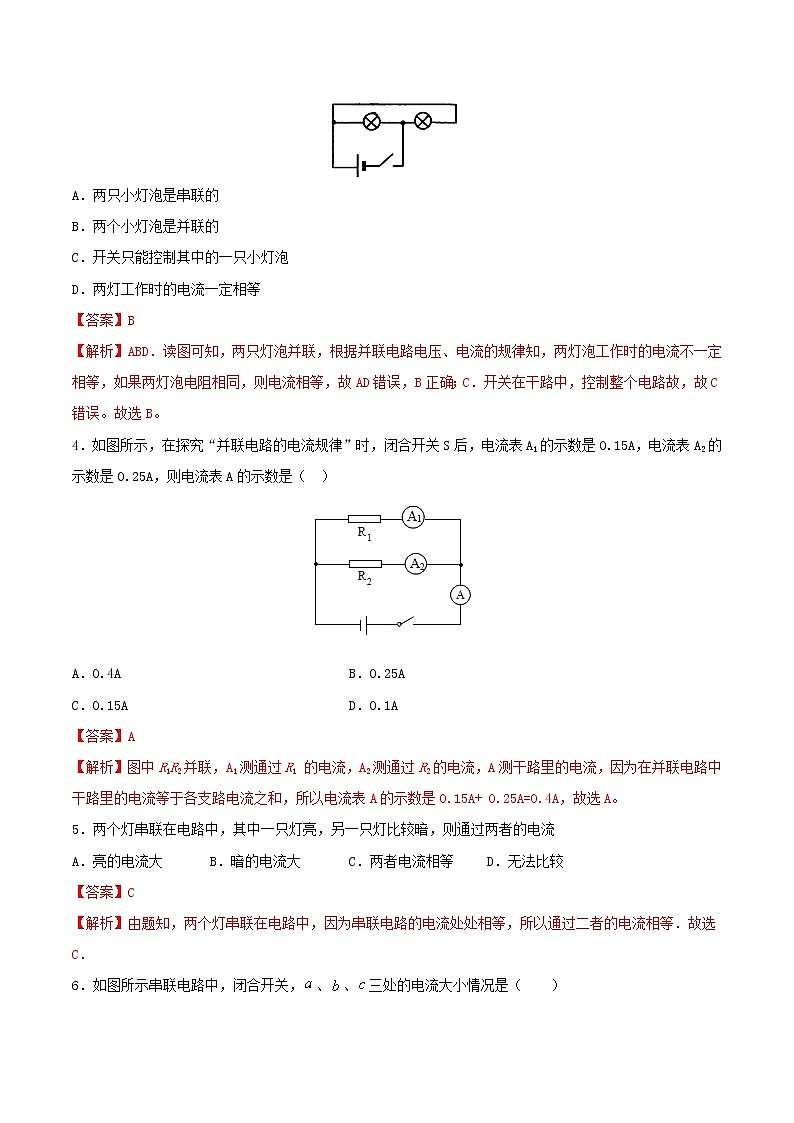

    3.对于图电路的判断正确的是(

    A.两只小灯泡是串联的

    B.两个小灯泡是并联的

    C.开关只能控制其中的一只小灯泡

    D.两灯工作时的电流一定相等

    【答案】B

    【解析】ABD.读图可知,两只灯泡并联,根据并联电路电压、电流的规律知,两灯泡工作时的电流不一定相等,如果两灯泡电阻相同,则电流相等,故AD错误,B正确;C.开关在干路中,控制整个电路故,故C错误。故选B

    4.如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A1的示数是0.15A,电流表A2的示数是0.25A,则电流表A的示数是(

    A.0.4A B.0.25A

    C.0.15A D.0.1A

    【答案】A

    【解析】图中R1R2并联,A1测通过R1 的电流,A2测通过R2的电流,A测干路里的电流,因为在并联电路中干路里的电流等于各支路电流之和,所以电流表A的示数是0.15A+ 0.25A=0.4A故选A

    5.两个灯串联在电路中,其中一只灯亮,另一只灯比较暗,则通过两者的电流

    A.亮的电流大 B.暗的电流大 C.两者电流相等 D.无法比较

    【答案】C

    【解析】由题知,两个灯串联在电路中,因为串联电路的电流处处相等,所以通过二者的电流相等.故选C.

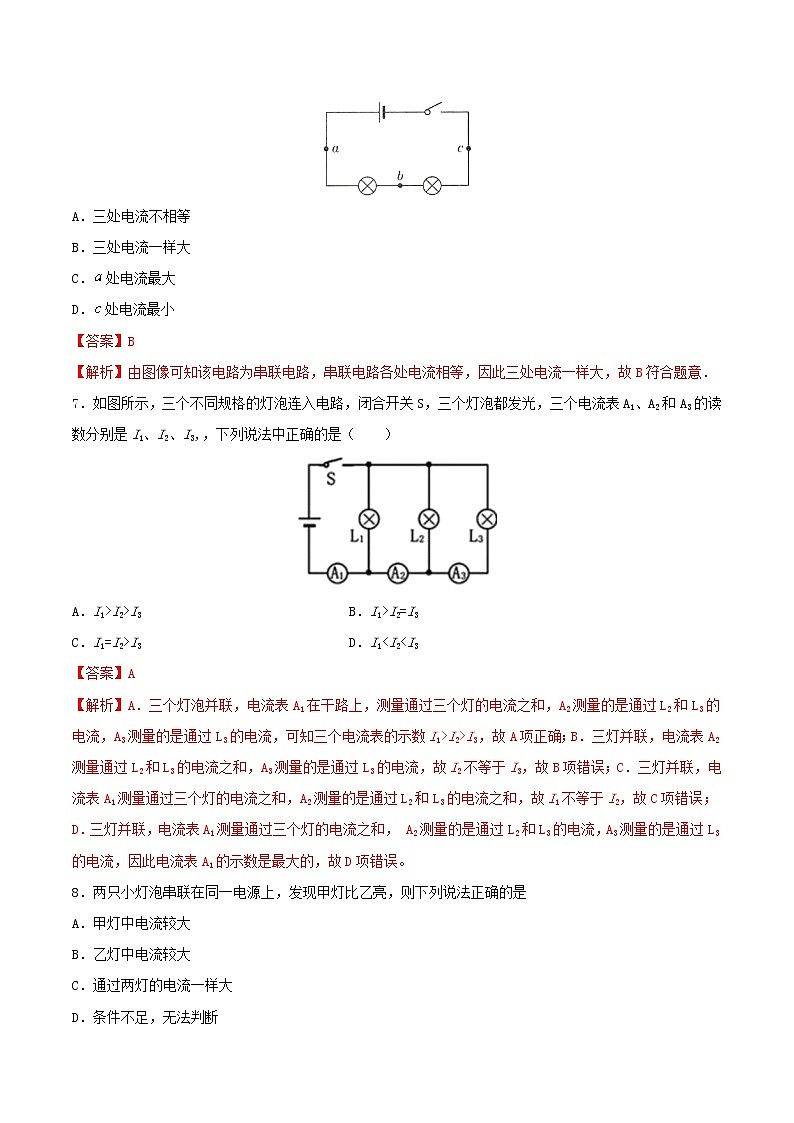

    6.如图所示串联电路中,闭合开关,三处的电流大小情况是(

    A.三处电流不相等

    B.三处电流一样大

    C.处电流最大

    D.处电流最小

    【答案】B

    【解析】由图像可知该电路为串联电路,串联电路各处电流相等,因此三处电流一样大,故B符合题意.

    7.如图所示,三个不同规格的灯泡连入电路,闭合开关S,三个灯泡都发光,三个电流表A1A2A3的读数分别是I1I2I3,,下列说法中正确的是(  )

    A.I1>I2>I3 B.I1>I2=I3

    C.I1=I2>I3 D.I1<I2<I3

    【答案】A

    【解析】A.三个灯泡并联,电流表A1在干路上,测量通过三个灯的电流之和,A2测量的是通过L2L3的电流,A3测量的是通过L3的电流,可知三个电流表的示数I1>I2>I3,故A项正确;B.三灯并联,电流表A2测量通过L2L3的电流之和,A3测量的是通过L3的电流,故I2不等于I3,故B项错误;C.三灯并联,电流表A1测量通过三个灯的电流之和,A2测量的是通过L2L3的电流之和,故I1不等于I2,故C项错误;D.三灯并联,电流表A1测量通过三个灯的电流之和, A2测量的是通过L2L3的电流,A3测量的是通过L3的电流,因此电流表A1的示数是最大的,故D项错误。

    8.两只小灯泡串联在同一电源上,发现甲灯比乙亮,则下列说法正确的是

    A.甲灯中电流较大

    B.乙灯中电流较大

    C.通过两灯的电流一样大

    D.条件不足,无法判断

    【答案】C

    【解析】灯泡为串联,甲灯比乙灯亮,是因为甲灯的实际功率比乙灯大,串联电路电流相等,故ABD,错误,C正确。

    9.如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出ABC三处的电流, 分别为IA=0.6AIB=0.3AIC=0.3A,在表格中记录数据后,下一步首先应该做的是(

    A.整理器材,结束实验

    B.换用不同规格的小灯泡,再测出几组电流值

    C.分析数据,得出结论

    D.换用电流表的另一量程,再测出一组电流值

    【答案】B

    【解析】在探究并联电路中的电流关系时,需要用不同规格灯泡多测测量,使实验结论更具普遍性,因此接下来应该换不同规格小灯泡,再测几组数据,故选B

    10.两只小灯泡串联在一个电路中,一只较亮,另一只较暗,则(   )

    A.较亮的灯通过的电流大

    B.较暗的灯通过的电流大

    C.通过两灯的电流相同

    D.无法确定

    【答案】C

    【解析】由于两灯串联在电路中,则由串联电路电流特点可知,通过两灯的电流大小相同,故C符合题意.

    11.如图所示,在做“连接串联电路”的实验中,许多同学发现闭合开关后灯泡发光情况不一样,如果L1L2亮,则:

    A.通过两灯的电流一样大

    B.通过L1的电流大

    C.通过L2的电流大

    D.无法判断两灯的电流大小

    【答案】A

    【解析】如图为L1L2串联,则当灯泡都亮时,说明灯泡无故障,则根据串联电流处处相等可知通过两灯电流一样大,故选A

    12.用电流表测量通过灯泡L2 的电流,如图所示的四个电路中,接法正确的是

    A. B.

    C. D.

    【答案】B

    【解析】电流表在使用过程中应与待测用电器串联A.如图电流表与灯L2并联,不能测得通过灯泡L2 的电流,故A错误;B.如图电流表与灯L2串联,能测得通过灯泡L2 的电流,故B正确;C.如图电流表与灯L1串联,测得的是灯L1的电流,故C错误;D 如图电流表位于并联电路干路,测干路电流,故D错误。

    13.将灯串联在某电路中,发现灯比灯亮很多,下列说法正确的是

    A.通过的电流比

    B.通过的电流比

    C.通过两灯的电流一样大

    D.无法比较通过两灯的电流大小

    【答案】C

    【解析】串联电路各处电流相同,所以通过两灯的电流一样大,灯泡亮度强弱与实际功率有关。

    14.如图所示的电路中,开关S闭合,电流表A1,A2的示数分别为I1,I2,I1I2比较有

    A.I1I2    B.I1=I2    C.I1I2    D.无法比较

    【答案】A

    【解析】由电路图看出,两灯泡并联;电流表A1测量干路电流,电流表A2测量灯泡L1中的电流,根据并联电路中电流的规律可知:干路电路等于各支路电流的和,I1>I2,故选A.

    15.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏均如图乙所示,的示数是___A,通泡电流是___A.若突然断路,则电流表的示数会_________。(选填“变大、变小或不变”)

    【答案】0.3    1.2    变大

    【解析】由图可知,灯泡L1L2并联,电流表A1测支路灯泡L2的电流,电流表A2测干路灯泡L1L2的电流,故电流表A10~0.6A,读数为0.3A,电流表A20~3A,读数为1.5A;通过灯泡L1的电流为:若灯泡L1断路,则只有L2接入电路,电流表A1和电流表A2示数相同测电路电流,相比于之前示数变大。

    16.如图,闭合开关S,电流表A1测量的是通过_____中的电流,若A1A2的示数分别为1. 5 A0.7A,则L1中的电流是_____A

    【答案】干路    0.8

    【解析】由电路图可知,灯泡并联,电流表处于干路,测灯泡的总电流为1.5A;电流表处于支路,测灯泡的电流为0.7A,所以灯泡的电流为:1.5A-0.7A=0.8A.

    17.小亮在“探究并联电路中干路电流与各支路电流的关系”实验中,遇到了下面两个问题,请你帮他解决。

    1)按照如图所示的电路图,小亮连接了实验电路(实验中把电流表依次连接在AB C 三处)。在某次实验中,当闭合开关后,他发现电流表的指针反向偏转了,出现这种现象的原因是________

    2)改正错误后,小亮正确测量出AB C 三处电流值,并把这三个数据记录在表格中。接下来他应该进行的实验操作应该是________

    【答案】电流表的正负接线柱接反了    换用不同规格的小灯泡重复实验

    【解析】(1)这是由于电流不是从电流表的正接线柱流入电流表,即电流表的正、负接线柱接反了。

    (2)为了避免实验的偶然性,需要更换不同规格的灯泡。

    18.某小组的同学要“探究并联电路干路和支路电流间关系”的实验中,

    (1)连接了图中的三种电路,其中属于用电流表测L2支路电流的电路是(______)

    (2)若要测量图甲A处的电流,在连接电路闭合开关前,发现电流表指针位置如图乙所示,调整正确后闭合开关,发现指针又偏向图乙位置,其原因是_______________

    (3)纠正(2)中错误后,测出ABC三处的电流值如下表,由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等,这个实验在设计方案上还存在的不足之处是_______。(写出一条)

    位置

    A

    B

    C

    电流(A

    0.18

    0.18

    0.36

    【答案】B    电流表正、负接线柱接反了    选两个规格相同的小灯泡太特殊且只测量了一次就得出结论不具有普遍性

    【解析】(1)L2支路电流时,电流表要和L2在一条支路上,满足题意的是B

    (2)根据乙图可知,当开关闭合后指针反向偏转,所以电流表正负接线柱接反了。

    (3)在探究并联电路中的电流规律时,为了寻找普遍规律,我们要换用不同规格的小灯泡多次实验,表格中两个位置电流相同说明所使用灯泡规格相同,而且只有一种数据,这些都会使得到的结论不具有普遍性。
