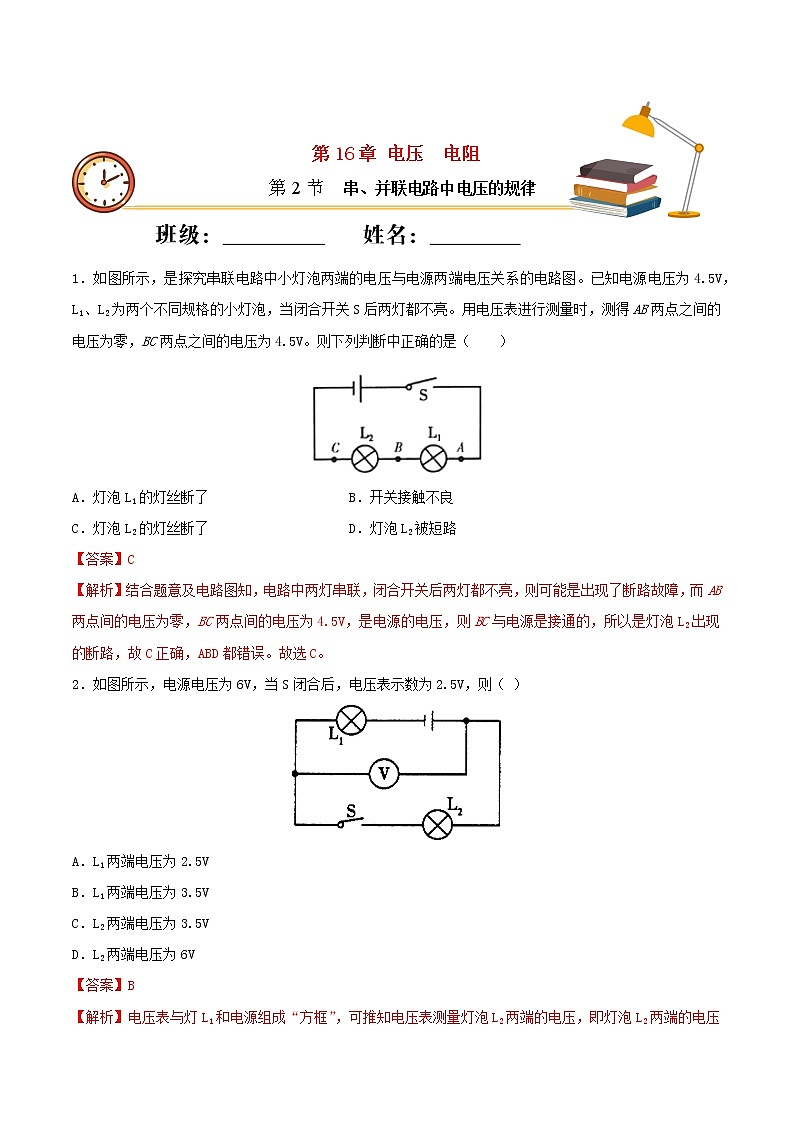

初中物理人教版九年级全册第2节 串、并联电路电压的规律精品当堂检测题

1．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（　　）

A．灯泡L1的灯丝断了 B．开关接触不良

C．灯泡L2的灯丝断了 D．灯泡L2被短路

【答案】C

【解析】结合题意及电路图知，电路中两灯串联，闭合开关后两灯都不亮，则可能是出现了断路故障，而AB两点间的电压为零，BC两点间的电压为4.5V，是电源的电压，则BC与电源是接通的，所以是灯泡L2出现的断路，故C正确，ABD都错误。故选C。

2．如图所示，电源电压为6V，当S闭合后，电压表示数为2.5V，则（ ）

A．L1两端电压为2.5V

B．L1两端电压为3.5V

C．L2两端电压为3.5V

D．L2两端电压为6V

【答案】B

【解析】电压表与灯L1和电源组成“方框”，可推知电压表测量灯泡L2两端的电压，即灯泡L2两端的电压为2.5V．而两灯泡串联在电路中，故可知灯泡L1两端的电压为6V－2.5V＝3.5V。

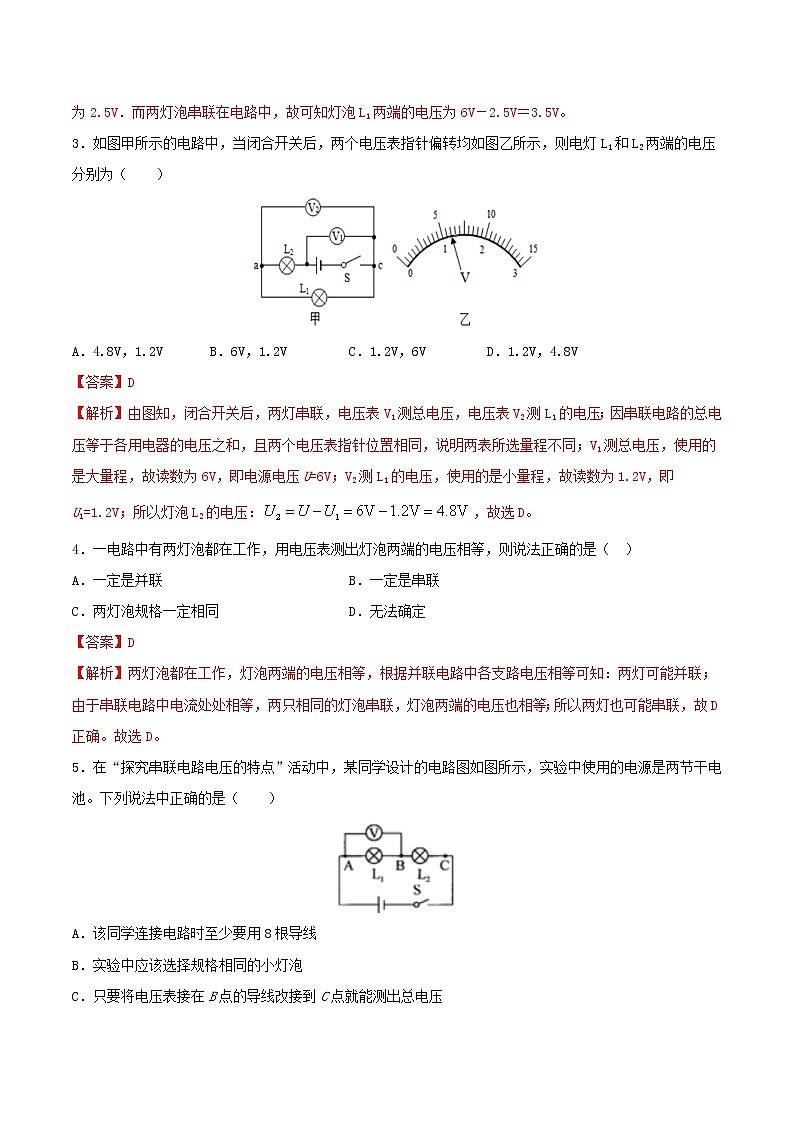

3．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）

A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V

【答案】D

【解析】由图知，闭合开关后，两灯串联，电压表V1测总电压，电压表V2测L1的电压；因串联电路的总电压等于各用电器的电压之和，且两个电压表指针位置相同，说明两表所选量程不同；V1测总电压，使用的是大量程，故读数为6V，即电源电压U=6V；V2测L1的电压，使用的是小量程，故读数为1.2V，即U1=1.2V；所以灯泡L2的电压：，故选D。

4．一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是（  ）

A．一定是并联 B．一定是串联

C．两灯泡规格一定相同 D．无法确定

【答案】D

【解析】两灯泡都在工作，灯泡两端的电压相等，根据并联电路中各支路电压相等可知：两灯可能并联；由于串联电路中电流处处相等，两只相同的灯泡串联，灯泡两端的电压也相等；所以两灯也可能串联，故D正确。故选D。

5．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）

A．该同学连接电路时至少要用8根导线

B．实验中应该选择规格相同的小灯泡

C．只要将电压表接在B点的导线改接到C点就能测出总电压

D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压

【答案】C

【解析】A. 由图可知：连接电路时至少要用6根导线，故A错误；B. 实验中应该选择规格不同的小灯泡，避免偶然性，故B错误；C. 电压表接在AC两点测的是电源的总电压，故C正确；D.将电压表接在A点的导线改接到C点，电压表的正负接线柱接反了，故D错误。故选C。

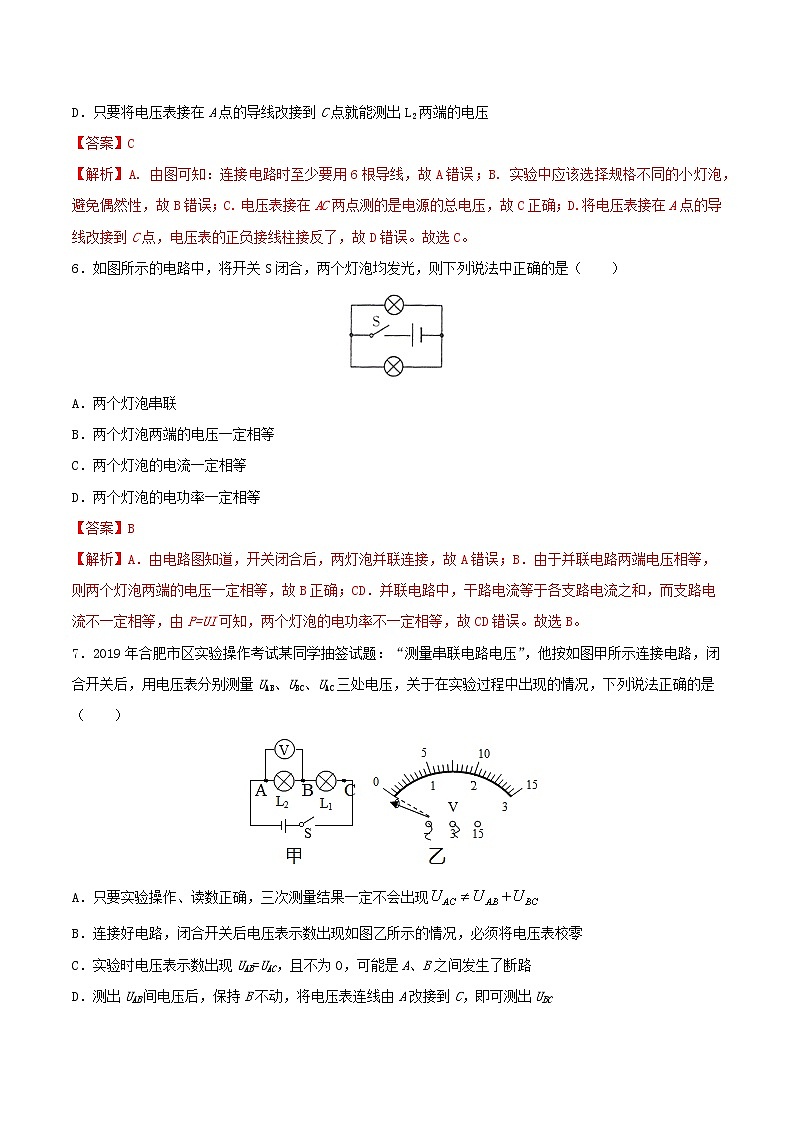

6．如图所示的电路中，将开关S闭合，两个灯泡均发光，则下列说法中正确的是（　　）

A．两个灯泡串联

B．两个灯泡两端的电压一定相等

C．两个灯泡的电流一定相等

D．两个灯泡的电功率一定相等

【答案】B

【解析】A．由电路图知道，开关闭合后，两灯泡并联连接，故A错误；B．由于并联电路两端电压相等，则两个灯泡两端的电压一定相等，故B正确；CD．并联电路中，干路电流等于各支路电流之和，而支路电流不一定相等，由P=UI可知，两个灯泡的电功率不一定相等，故CD错误。故选B。

7．2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）

A．只要实验操作、读数正确，三次测量结果一定不会出现

B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零

C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路

D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC

【答案】C

【解析】A．若出现，即与间电压不相等，但在测量误差允许的范围内，可以得出，串联电路两端的总电压各用电器两端电压之和，故A项错误；B．连接好电路，闭合开关后若电压表的指针指在了零刻度线的左边时，即指针反向偏转，说明电压表正负接线柱接反了，需要将电压表的正负极接线柱互换，故B项错误；C．实验时电压表示数，且示数不为0，可能是A、B之间发生了断路或B、C间发生了短路，故C项正确；D．用电压表测出间电压后，保持B不动，将A改接到C，虽然电压表此时与L1并联，但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所以不能测出L1两端的电压，故D项错误。故选D。

8．一个电路中有两盏电灯L1和L2，则下列判断正确的是（　　）

A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联

B．若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联

C．若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联

D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联

【答案】B

【解析】A．若开关断开，两灯同时熄灭，两灯连接方式可能是串联，也可能开关在干路上的并联电路，故A项错误；B．若一盏灯不亮了，另一盏灯仍然亮，可能是两灯串联，不亮的灯短路了，也有可能两灯并联，不亮的灯断路了，不能判断是串联还是并联，故B项正确；C．若测得每盏灯两端的电压都相等，两灯的连接方式可能为并联，也可能是两盏相同的灯串联，故C项错误；D．若测得通过每盏灯的电流都相等，两灯的连接方式可能为串联，也可能是两盏相同的灯并联，故D项错误。故选B。

9．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为(　　)

A．4.5V

B．5.5V

C．3V

D．2V

【答案】A

【解析】电路中三个灯泡串联，电压表V1测L1和L2两端的总电压，电压表V2测L2和L3两端的总电压，由串联电路的电压特点，L1两端的电压：，L3两端的电压：，L2两端的电压：．

10．在如图所示的电路中，电压表的示数为，电压表的示数为．若电源电压为，则两端电压为（    ）

A．

B．

C．

D．

【答案】C

【解析】因为串联电路两端电压等于各用电器两端电压之和，则，，，解得：．故ABD项错误，C项正确。

11．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（　　）

A．L2两端电压为4V

B．L1两端电压为4V

C．L1和电源两端电压之和为4V

D．L2两端电压为2V

【答案】A

【解析】如图，闭合开关后，两灯串联，电源电压为6V，电压表测量灯L2两端的电压，U2=4V，L1两端的电压电源电压为6V，L1和电源两端的电压之和不可能为4V，故A符合题意，B、C、D不符合题意。故选A。

12．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1、L2两端的电压为（　　）

A．0.5V  5.5V B．5.5V   0.5V

C．4.5V  1.5V D．1.5V   4.5V

【答案】D

【解析】两灯泡串联，电压表测量L1的电压。电源电压为6V，所以电压表量程应为0~3V，其读数为1.5V，所以L1两端的电压为1.5V，由串联电路各用电器电压之和等于电源电压，所以L2两端的电压为4.5V。

故选D。

13．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（    ）

A．甲电路中，U=U1=U2

B．甲电路中，U＞U1=U2

C．乙电路中，I=Il+I2

D．乙电路中，I＞I1=I2

【答案】C

【解析】AB．由甲电路知道，两个灯泡串联，由串联电路的分压特点知道，U=U1 +U2，又因为两个灯泡阻值不等，所以U1 ≠U2，故AB错误；CD．由乙电路知道，两个灯泡并联，由于并联电路中干路的电流等于各支路电流之和，所以，I=Il +I2，又因为两个灯泡阻值不等，所以根据并联分流规律可知I1 ≠I2，故C正确，D错误，故选C．

14．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、 I3、 I4，电压表VI、V2、V3、V4对应的示数为U1、U2、 U3、U4.下列说法正确的是( )

A．I1<I2， I3=I4， U1=U2，U3>U4.

B．I1=I2， I3=I4， U1=U2，U3=U4.

C．I1=I2， I3<I4， U1<U2，U3=U4.

D．I1<12，I3<I4 ，U1=U2，U3=U4.

【答案】C

【解析】ABD．电压表在电路中相当于断路，电流表在电路中相当于导线；由左侧电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表A1、A2均测电路中的电流，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以：I1=I2，U1＜U2，故ABD错误，不符合题意；Ｃ．由右侧电路图可知，R3与R4并联，电流表A3测R4支路的电流，电流表A4测干路电流，电压表V3、V4均测电源的电压，因并联电路中干路电流等于各支路电流之和，且各支路两端的电压相等，所以：I3＜I4，U3=U4，故C正确，符合题意．

15．图  甲所示电路中，当闭合开关 S 后，两个电压表指针偏转角度相同。指针位置如图  乙所示．电阻 R2 两端的电压为_____ V，电阻 R1、R2 的阻值之比为______。

【答案】1.6；    4:1。

【解析】由题意可知：电阻 R1、R2串联，V1测量的是电源两端电压，故选择的是大量程，U=8V，V2测量的是R2两端的电压U2=1.6V，则电阻 R1、R2 的阻值之比为U1：U2=（8V-1.6V）：1.6V=4：1。

16．如图 （a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1两端的电压为______，R2两端的电压为__________。

【答案】6.8V    1.7V

【解析】由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；电压表V1量程是15V，最小分度值是0.5V，电压表数U1=8.5V；电压表V2量程是3V，最小分度值是0.1V，电压表示数是1.7V；则电阻R2两端的电压：U2=UV2=1.7V，由串联电路特点知，电阻R1两端的电压：U1=UV1−UV2=8.5V−1.7V=6.8V。
