江西省5年2016_2020中考物理1年模拟真题分类汇编专题11简单机械含解析20201214748

这是一份江西省5年2016_2020中考物理1年模拟真题分类汇编专题11简单机械含解析20201214748，共19页。

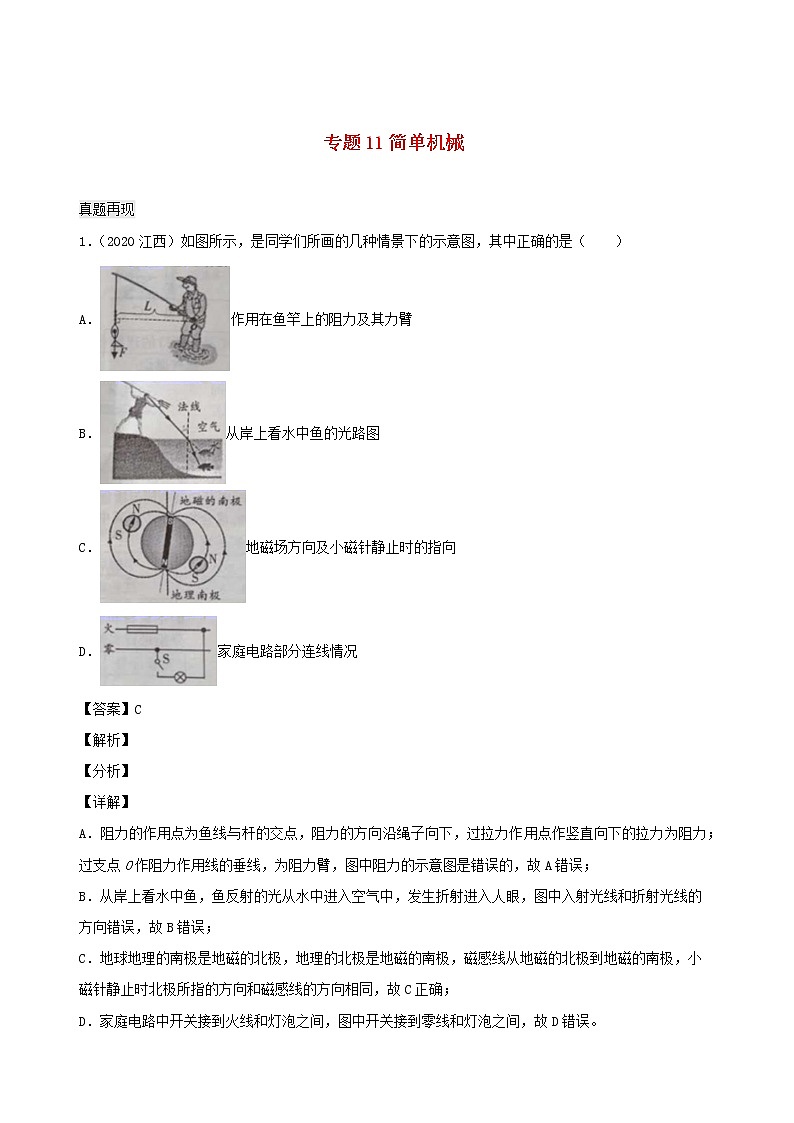

专题11简单机械 真题再现1．（2020江西）如图所示，是同学们所画的几种情景下的示意图，其中正确的是（　　）A．作用在鱼竿上的阻力及其力臂B．从岸上看水中鱼的光路图C．地磁场方向及小磁针静止时的指向D．家庭电路部分连线情况【答案】C【解析】【分析】【详解】A．阻力的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力作用点作竖直向下的拉力为阻力；过支点O作阻力作用线的垂线，为阻力臂，图中阻力的示意图是错误的，故A错误；B．从岸上看水中鱼，鱼反射的光从水中进入空气中，发生折射进入人眼，图中入射光线和折射光线的方向错误，故B错误；C．地球地理的南极是地磁的北极，地理的北极是地磁的南极，磁感线从地磁的北极到地磁的南极，小磁针静止时北极所指的方向和磁感线的方向相同，故C正确；D．家庭电路中开关接到火线和灯泡之间，图中开关接到零线和灯泡之间，故D错误。故选C。2.（2020江西）如图所示，将重6N的物体匀速拉高20cm，在此过程中，不计滑轮装置自重、绳重和摩擦，以下说法正确的是（　　）A．绳子自由端被拉下1.2m B．绳子对地面的拉力为1NC．对物体所做的功为1.2J D．横梁受到的拉力为9N【答案】CD【解析】【分析】【详解】A．滑轮组的动滑轮绕4段绳，绳子自由端移动的距离s=4h=4×0.2m=0.8m故A错误；B．不计滑轮装置自重、绳重和摩擦，地面对绳子的拉力F=绳子对地面的拉力和地面对绳子的拉力是相互作用力，所以绳子对地面的拉力是1.5N，故B错误；C．对物体所做的功为W=Gh=6N×0.2m=1.2J故C正确；D．横梁受到6段绳子的拉力，所以F横梁=6F=6×1.5N=9N故D正确。故选CD。  3．（2019江西）如图所示，物重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦)，拉力F1、F2、F3、F4的大小关系是A．F2<F3=F4<F1B．F2<F4<F1<F3C．F4=F2<F1<F3D．F4<F2<F3<F1【答案】B【解析】【分析】【详解】F1：根据杠杆的平衡条件，动力臂等于阻力臂，则动力等于阻力，即F1=G；F2：根据滑轮组的图像知，n=3，则F2=G, F3：此滑轮为费力动滑轮，分析知F3=2G, F4：根据功的原理得，F4s=Gh,则F4=G=G,故F2<F4<F1<F3，故B正确．4.（2019江西）探究杠杆的平衡条件如图所示，是小鹰和小华同学用于探究杠杆平衡条件的实验装置．(1)实验前，小鹰和小华同学发现实验装置如图甲所示，为了使杠杆在水平位置平衡，他们应将左端的螺母向左调或将右端的螺母向________调．(2)实验中，两位同学在杠杆的左右两侧加挂钩码，如图乙所示，如果两人决定只改变左侧钩码的位置，则向________移动，才能使杠杆在水平位置重新平衡．改变钩码的个数及位置，并进行多次实验.(3)实验后，两位同学将所得的数据分析处理，最终得到杠杆的平衡条件为__________．【答案】左右F1l1=F2l2【解析】【分析】【详解】(1) 实验前，杠杆右端下沉，左端上翘，根据左倾右调，应将左端的螺母向左调或将右端的螺母向左调; (2)实验中，两位同学在杠杆的左右两侧加挂钩码，如图乙所示，杠杆左端下沉，说明左边力和力臂的乘积大于右边力和力臂的乘积，如果只改变左侧钩码的位置，根据杠杆平衡条件，向右移动才能使杠杆在水平位置重新平衡． (3)实验后，将所得的数据分析处理，F1l1和F2l2的乘积相等，最终得到杠杆的平衡条件为F1l1=F2l2． 5．（2018江西）如图所示，是同学们所画的几种情景下的示意图，其中不正确的是（）A．从岸上看水中物体的光路图B．通电螺线管周围小磁针静止时指向C．家庭电路的连线情况D．作用在杠杆上动力F的力臂L【答案】ABD【解析】【详解】A、从岸上看水中物体，水中物体反射的光斜射到水面时，光发生折射远离法线后进入眼睛，即折射角应大于入射角，而图中的折射角小于入射角；故A错误；B、根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端，即下端为N极，其上端为S极，由磁极间的相互作用规律可知，小磁针的下端应为N极，故B错误；C、根据安全用电原则可知，火线先进入开关，再接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；三孔插座上孔接地线，左孔接零线，右孔接火线，故C正确；D、由图可知，O为支点，图中动力F的力臂是指从支点O到力F作用线的距离，而图中是截取了力的作用线的一部分，故D错误。故选ABD。 6．（2017江西）如图所示，是小鹰用扫帚打扫地面卫生的情景，此时扫帚属于____杠杆（选填“省力”、“费力”或“等臂”）．平时用力扫地，是通过______的方法来增大摩擦，可使地面打扫得更干净．【答案】费力增大压力【解析】【详解】杠杆分为省力杠杆、费力杠杆和等臂杠杆，用扫帚打扫地面卫生时，其动力臂小于阻力臂，故此时扫帚属于费力杠杆．滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，题中用力扫地，是通过增大压力的方法来增大摩擦的． 7．（2016江西）如图所示，是同学们所画的几种情景下的示意图，其中正确的是（）A．A B．B C．C D．D【答案】AC【解析】试题分析：力臂是支点到力的作用线的距离，故A正确；小球对对斜面的压力的作用点应在斜面上，故B错误；由右手螺旋定则可得螺线管的右端应是N极，图中的磁感线方向是正确的，故C正确；蜡烛在平面镜中成像是光线应由蜡烛发出来，最后射处眼睛，故D错；应选AC．8.（2016江西）在测“滑轮组的机械效率”的活动中，瑞瑞同学在与动滑轮相切的细绳上作一标记A（如图甲所示），然后用大小为F的拉力匀速竖直向上提升总重为G的钩码．当钩码上升的高度为H时，瑞瑞同学在与动滑轮相切的细绳上作另一标记B，并测得AB两点间的距离为2H（如图乙所示），则以下所求物理量正确的是（）A．拉力所做的功W＝2FHB．拉力所做的有用功W有用＝GHC．该滑轮组的机械效率η＜1D．该滑轮组的机械效率η＝G/（3F）【答案】BCD【解析】试题分析：由图示可知，滑轮组由3段绳子吊着物体，物体上升H，绳端应上升3H，故拉力所做的功W=3FH，故A错；拉力所做的有用功就是克服重力所做的功W有用＝GH，故B正确；由于不可避免地要做额外功所以机械效率η＜1，故C正确；滑轮组的机械效率η＝W有/W总=GH/3FH=G/（3F），故D正确；应选BCD． 最新模拟 9．（2020·长沙市长郡双语实验中学初三其他）如图所示的生活用具，在使用中属于省力杠杆的是（）A．筷子B．钓鱼竿C．扳手D．食品夹【答案】C【解析】【分析】【详解】A．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A不符合题意；B．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故B不符合题意；C．扳手在使用过程中，动力臂大于阻力臂，是省力杠杆，故C符合题意；D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意。故选C。10．（2020·广西兴业�初三其他）如图，用一个始终水平向右的力F把杠杆OA从图示位置缓慢拉至接近水平的过程中，下列说法正确的是（　　）A．阻力臂直变大B．F先变小后变大C．一直是省力杠杆D．可以将杠杆OA拉至水平位置并保持静止【答案】A【解析】【分析】【详解】A．用一个始终水平向右的力F把杠杆OA从图示位置缓慢拉至接近水平的过程中，阻力臂是变大的，故A正确；B．根据杠杆平衡条件，动力阻力不变，阻力臂变大，动力臂减小，故动力增大，故B错误；C．因为阻力臂变大，动力臂减小，当杠杆与竖直方向接近垂直时，动力臂小于阻力臂时，就是费力杠杆了，故C错误；D．杠杆OA拉至水平位置时，动力臂为0，根据杠杆平衡条件，杠杆不能在此位置保持静止，故D错误。故选A。11．（2020·广西福绵）如图所示是吊车正在起吊货物的示意图。该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是A．撑杆对吊臂的作用力不断增大B．钢绳对吊臂的作用力不断增大C．撑杆对吊臂的作用力的力臂不断增大D．钢绳对吊臂的作用力的力臂不断减小【答案】D【解析】【详解】由图知道，吊车吊臂工作时，是一杠杆，支点的O，伸缩撑杆对吊臂的支持力是动力，作用点在吊臂上，方向垂直于吊臂向上，过支持力的作用点，沿支持力的方向画一条有向线段，用F表示，然后从支点O向力的作用线做垂线段，垂线段l即为其力臂，如图：
 吊车吊起货物的过程中，阻力不变，阻力臂减小；而动力臂不变，即动力减小，所以撑杆对吊臂的作用力逐渐变小，故ABC错误，D正确。12．（2020·内蒙古科尔沁�初三其他）如图所示是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（）A． B． C． D．【答案】D【解析】【分析】【详解】A．图中为斜面故A不符合题意；B．此滑轮组的绳子股数，不计机械自重和摩擦，此拉力，故B不符合题意；C．此滑轮为动滑轮，但动力作用在滑轮轴上，此时的拉力，故C不符合题意；D．如图，因为所以拉力综上所述，使用杠杆时的动力最小，故D符合题意。故选D。13．（2020·黎平县洪州中学初三一模）如图，下列工具中属于费力杠杆的是（）A．开瓶起子 B．镊子C．钢丝钳 D．独轮车【答案】B【解析】【分析】【详解】试题分析：杠杠分动力臂大于阻力臂的省力杠杠；动力臂小于阻力臂的费力杠杠；动力臂等于阻力臂的等臂杠杆，起子、钢丝钳、独轮车都是省力杠杠，镊子是费力杠杠．选B．14．（2020·长沙市长郡双语实验中学初三其他）如图是上肢力量健身器示意图，杠杆AB可绕O点在竖直平面内转动，，配重的重力为120牛，重力为500牛的健身者通过细绳在B点施加竖直向下的拉力为F1时，杠杆在水平位置平衡，配重对地面的压力为85牛，在B点施加竖直向下的拉力为F2时，杠杆仍在水平位置平衡，配重对地面的压力为60牛。已知，杠杆AB和细绳的质量及所有摩擦均忽略不计，下列说法正确的是（　　）A．配重对地面的压力为50牛时，健身者在B点施加竖直向下的拉力为160牛B．配重对地面的压力为90牛时，健身者在B点施加竖直向下的拉力为120牛C．健身者在B点施加400牛竖直向下的拉力时，配重对地面的压力为35牛D．配重刚好被匀速拉起时，健身者在B点施加竖直向下的拉力为540牛【答案】C【解析】【分析】【详解】当配重在地面上保持静止状态时，它受到的绳子的拉力为由图知动滑轮上有2段绳子承担物重，因此杠杆A点受到的拉力根据杠杆的平衡条件得到即因为所以则即当压力为85N时当压力为60N时因为所以解得A．当配重对地面的压力为50N时，B点向下的拉力为故A错误；B．当配重对地面的压力为90N时，B点向下的拉力为故B错误；C．健身者在B点施加400N竖直向下的拉力时，根据可得解得故C正确；D．配重刚好被拉起，即它对地面的压力为0，根据可得因为人的最大拉力等于体重500N，因此配重不可能匀速拉起，故D错误。故选C。  15．（2020·浙江宁波�初三一模）如图甲所示，我国“向阳红09”母船正在进行投放“蛟龙号”载人深潜器试验，调控两根伸缩杆，使“∩”形架绕固定在甲板上的转轴转动至图甲所示位置时停止，然后由固定在“∩”形架顶部的绞车通过钢缆释放深潜器．处在图甲所示位置的“∩”形架可以简化为图乙中以O为支点的杠杆，OB表示“∩”形架，CD表示两根伸缩杆，O到CD的距离为2m，OD、OE的长度分别为3m、6m．不考虑“∩”形架、两根伸缩杆和绞车的重力．（1）请在图乙中画出投放深潜器时“∩”形架的动力和阻力示意图（2）深潜器的质量为25t，总体积为24.5m3．在绞车缓慢向下释放深潜器至刚浸没的过程中，两根伸缩杆的总拉力最多减少多少牛？【答案】（1）（2）7.35×105N【解析】【分析】【详解】（1）杠杆OB受到的动力是伸缩杆对杠杆的力，方向沿伸缩杆方向向下，阻力是深潜器的重力，方向竖直向下，故“∩”形架的动力和阻力示意图：（2）深潜器入水前，BE的拉力F2=G=mg=25×1000kg×10N/kg=2.5×105N深潜器入水后，BE的拉力F2′=G﹣F浮=G﹣ρ水gV排=2.5×105N﹣1.0×103kg/m3×10N/kg×24.5m3=5×103N根据杠杆平衡条件，深潜器入水前，两根伸缩杆的总拉力F1==7.5×105N深潜器入水后，两根伸缩杆的总拉力F1′==1.5×104N两根伸缩杆的总拉力最多减少F=F1﹣F1′=7.5×105N﹣1.5×104N=7.35×105N 16．（2020·哈尔滨市第十七中学校初三一模）如图所示，请在图中画出阻力和最小的动力F__。【答案】【解析】【分析】【详解】阻力为重物对杠杆对杠杆的拉力，方向为竖直向下。由题可知，阻力和阻力臂一定，根据杠杆平衡条件，要求出最小动力，就要找到最长的动力臂，本图中，最长的动力臂即为杠杆的长，所以最小动力F如图所示。
 17．（2020·西安市铁一中学初三三模）如图甲所示的是一种核桃钳，向内握的手柄，凹槽就能将核桃夹碎。该核桃钳可看作由两个杠杆组成，图乙是其中一个杠杆OBA 的简化图，请在图乙画出：在A 点施加的最小动力F1及其动力臂L1。【答案】【解析】【分析】【详解】由杠杆平衡公式得，在F2和L2两个量不变的条件下，最小动力F1与最长动力臂L1对应，第一步连接O点和A点，OA的长度即最长动力臂L1，第二步过A点作最小动力F1且垂直于OA，标上垂直符号以及动力臂L1，如下图所示：。18．（2020·广东濠江�初三一模）如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．（____）【答案】【解析】【分析】【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上；有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一．由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法． 19．（2020·广西初三其他）如图所示为吃核桃时使用的一种工具“碎核桃杯”。只要轻轻用力握下手柄，核桃坚硬的外壳就会被压碎。“碎核桃杯”的手柄相当于一个______(“省力”、“等臂”或“费力”)杠杆，核桃的碎片在______作用下落到杯底。【答案】省力重力【解析】【分析】【详解】[1]由图可知，“碎核桃杯”的手柄在使用过程中，动力臂大于阻力臂，属于省力杠杆。[2]核桃的碎片在重力的作用下落到杯底。 20．（2020·辽宁大东�初三二模）小明和小亮所在的物理小组利用刻度均匀的轻质杠杆探究杠杆的平衡条件，实验前没挂钩码时，杠杆静止的位置如图甲所示，此时应将平衡螺母向______（选填左或右）调节，使杠杆在水平位置平衡。(1)小明调节杠杆水平平衡后，在左右两侧分别挂上钩码（每个钩码质量相同），如图乙所示。松手后杠杆的______（选填“左”或“右”）端会下沉。要是杠杆重新在水平位置平衡，如果不改变钩码总数目和悬挂点位置，需要如何操作______；(2)小亮调节杠杆水平平衡后，设计了如图所示的方案，探究杠杆的平衡条件。如果在操作过程中，将弹簧测力计从竖直方向慢慢向左倾斜，则弹簧测力计的示数将______（选填“变小”、“变大”或“不变”）。【答案】右左将左端的一个钩码挂在右端变大【解析】【分析】【详解】[1]为了使杠杆在水平位置平衡，需要将平衡螺母向上翘的一端移动，如图甲所示，应将平衡螺母向右调节，使杠杆在水平位置平衡。(1)[2]若一个钩码重G，一个小格长度为l，如图乙所示，则支点左侧右侧松手后杠杆的左侧会下沉。[3]要使杠杆重新在水平位置平衡，如果不改变钩码总数目和悬挂点位置，根据杠杆的平衡条件，应将左端的一个钩码挂在右端。(2)[4]小亮调节杠杆在如丙图位置水平平衡后，将弹簧测力计从竖直方向慢慢向左倾斜，会使测力计拉力的力臂减小，根据杠杆平衡条件，弹簧测力计的示数将变大。
