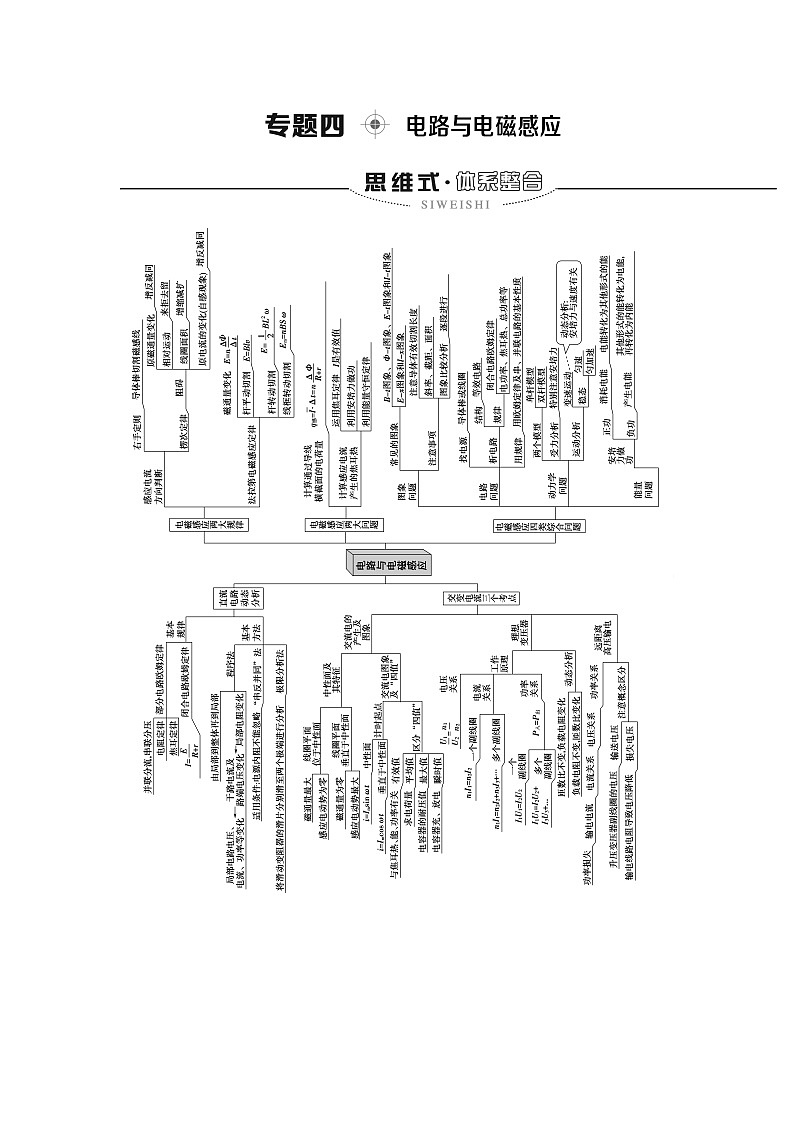

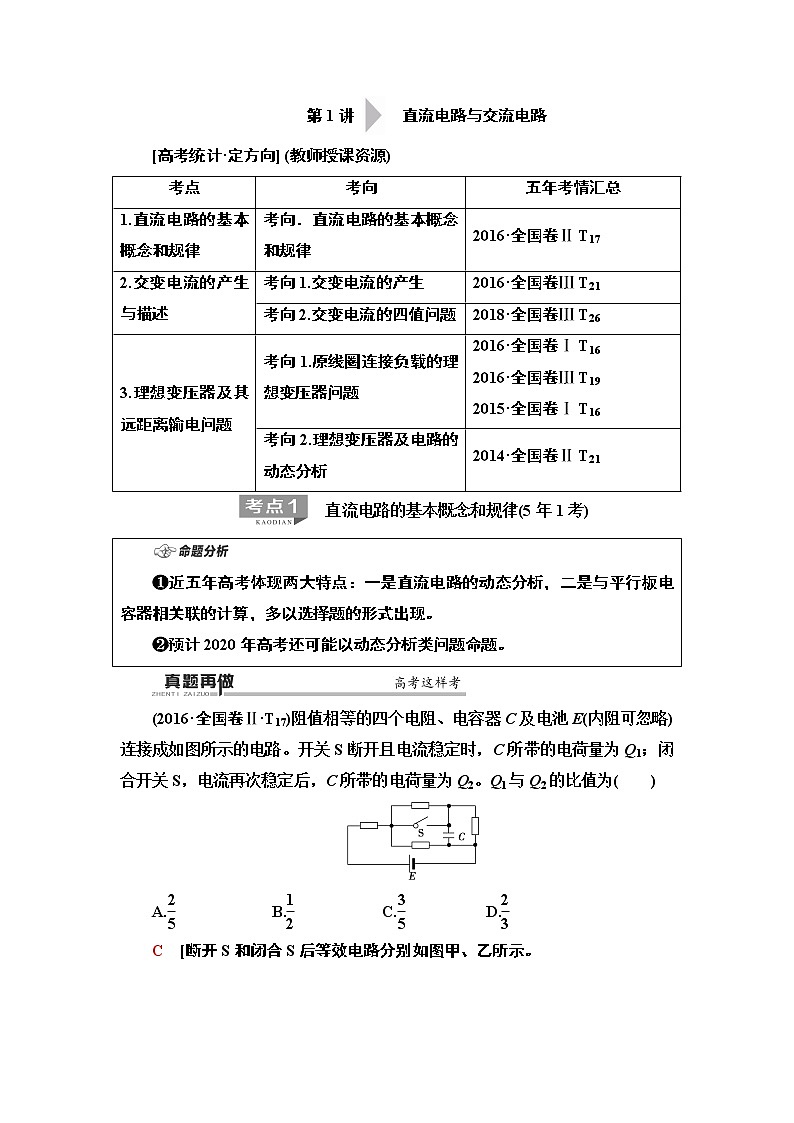

第1讲 　直流电路与交流电路
[高考统计·定方向] (教师授课资源)
考点
考向
五年考情汇总
1.直流电路的基本概念和规律
考向．直流电路的基本概念和规律
2016·全国卷Ⅱ T17
2.交变电流的产生与描述
考向1.交变电流的产生
2016·全国卷Ⅲ T21
考向2.交变电流的四值问题
2018·全国卷Ⅲ T26
3.理想变压器及其远距离输电问题
考向1.原线圈连接负载的理想变压器问题
2016·全国卷Ⅰ T16
2016·全国卷Ⅲ T19
2015·全国卷Ⅰ T16
考向2.理想变压器及电路的动态分析
2014·全国卷Ⅱ T21
　直流电路的基本概念和规律(5年1考)

❶近五年高考体现两大特点：一是直流电路的动态分析，二是与平行板电容器相关联的计算，多以选择题的形式出现。
❷预计2020年高考还可能以动态分析类问题命题。

(2016·全国卷Ⅱ·T17)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示的电路。开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2。Q1与Q2的比值为(　　)

A. B. C. D.

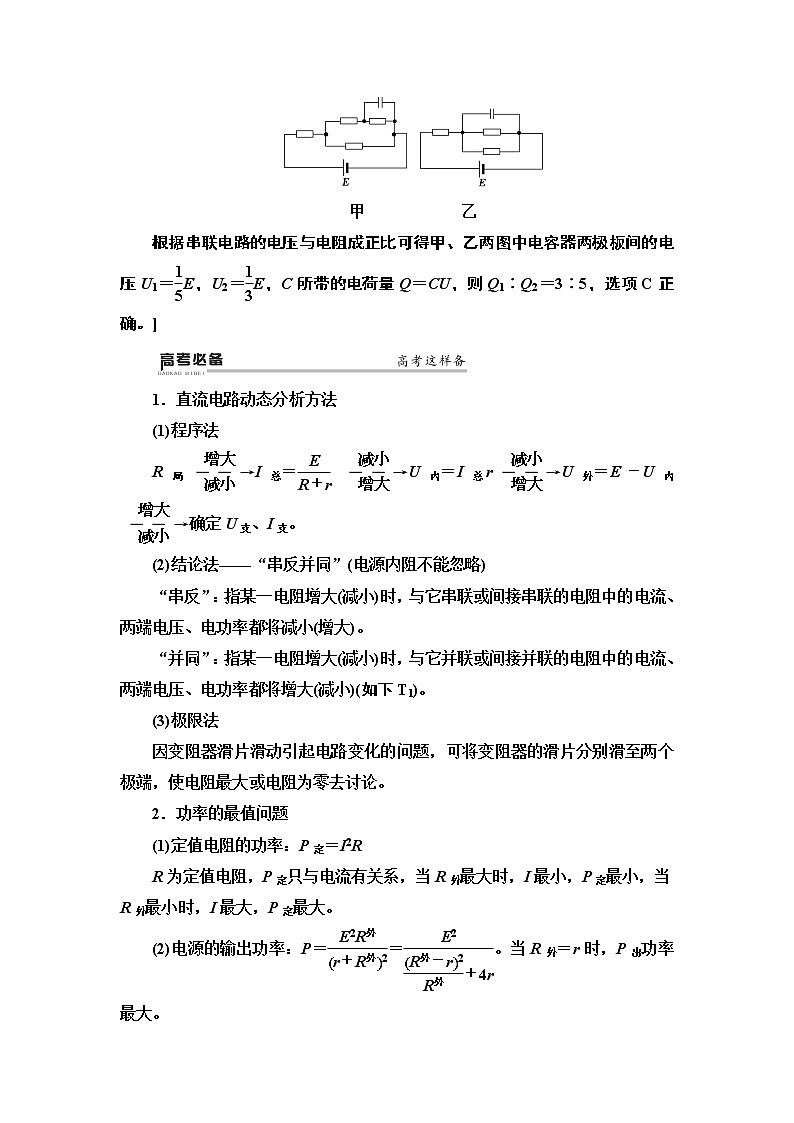

C　[断开S和闭合S后等效电路分别如图甲、乙所示。

甲　　　　　　乙
根据串联电路的电压与电阻成正比可得甲、乙两图中电容器两极板间的电压U1＝E，U2＝E，C所带的电荷量Q＝CU，则Q1∶Q2＝3∶5，选项C正确。]

1．直流电路动态分析方法
(1)程序法
R局I总＝ U内＝I总rU外＝E－U内确定U支、I支。
(2)结论法——“串反并同”(电源内阻不能忽略)
“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)。
“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)(如下T1)。
(3)极限法
因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零去讨论。
2．功率的最值问题
(1)定值电阻的功率：P定＝I2R
R为定值电阻，P定只与电流有关系，当R外最大时，I最小，P定最小，当R外最小时，I最大，P定最大。
(2)电源的输出功率：P＝＝。当R外＝r时，P出功率最大。
(3)变化电阻的功率的最大值：利用等效思想，把除变化电阻之外的其他的定值电阻等效成电源的内阻r′。

考向1　直流电路的动态分析
1．(多选)(2019·衡水中学二模)如图所示的电路中，电源电动势为E，内阻为r，开关S闭合后，平行板电容器中的带电液滴M处于静止状态，电流表和电压表均为理想电表，则(　　)

A．带电液滴M一定带正电
B．R4的滑片向上端移动时，电流表示数减小，电压表示数增大
C．若仅将电容器下极板稍微向上平移，带电液滴M将向上极板运动
D．若将开关S断开，带电液滴M将向下极板运动
BC　[电容器的上极板带正电，板间场强方向向下，带电液滴M处于平衡状态，则知受到的电场力向上，带电液滴M带负电，故A错误。R4的滑片向上端移动时，其接入电路的电阻增大，根据“串反并同”知电流表示数减小，电压表示数增大，故B正确。若仅将电容器下极板稍微向上平移，因为板间电压U不变，由E＝可得电场E增大，所以液滴受到的电场力增大，液滴将向上极板运动，故C选项正确。若将开关S断开，电容器板间电压增大，液滴受到的电场力增大，液滴将向上极板运动，故D错误。]
2.(2019·山东济宁期末)如图所示，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R1>r，R3为光敏电阻，其阻值随光照强度的增加而减小，闭合开关S后，若照射R3的光照强度减弱，则(　　)

A．R1两端的电压变大
B．通过R2的电流变大
C．电源的输出功率变大
D．小灯泡消耗的功率变大
B　[光照强度减弱，光敏电阻R3的阻值增大，电路中的总电阻增大，由闭合电路欧姆定律可得，电路中干路电流减小，故R1两端的电压减小，故A错误；因干路电流减小，内电压减小，路端电压增大，同时R1两端的电压减小，故并联电路部分电压增大，则流过R2的电流增大，由并联电路的电流规律可知，流过灯泡的电流减小，由P＝I2RL可知，小灯泡消耗的功率变小，故B正确，D错误；由于R1>r且电路的总电阻增大，故外电阻比内阻r越来越大，所以电源的输出功率减小，故C错误。]
考向2　直流电路的分析与计算
3．如图所示的电路中，电源为恒流源，能始终提供大小恒定的电流。R0为定值电阻，闭合开关S，移动滑动变阻器的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是(　　)


C　[由题图知R0与R并联，电压表测路端电压，电流表测R接入电路部分所在支路的电流。该恒流源提供的电流恒定为I总，流过R0的电流为I0，R0两端的电压为U0，流过R接入电路部分的电流为I，R接入电路部分两端的电压为U。根据并联电路的特点可知U＝U0＝I0R0＝(I总－I)R0＝－IR0＋I总R0，其中I总、R0为定值，由U＝－R0I＋I总R0可知U­I图象为直线，－R0
