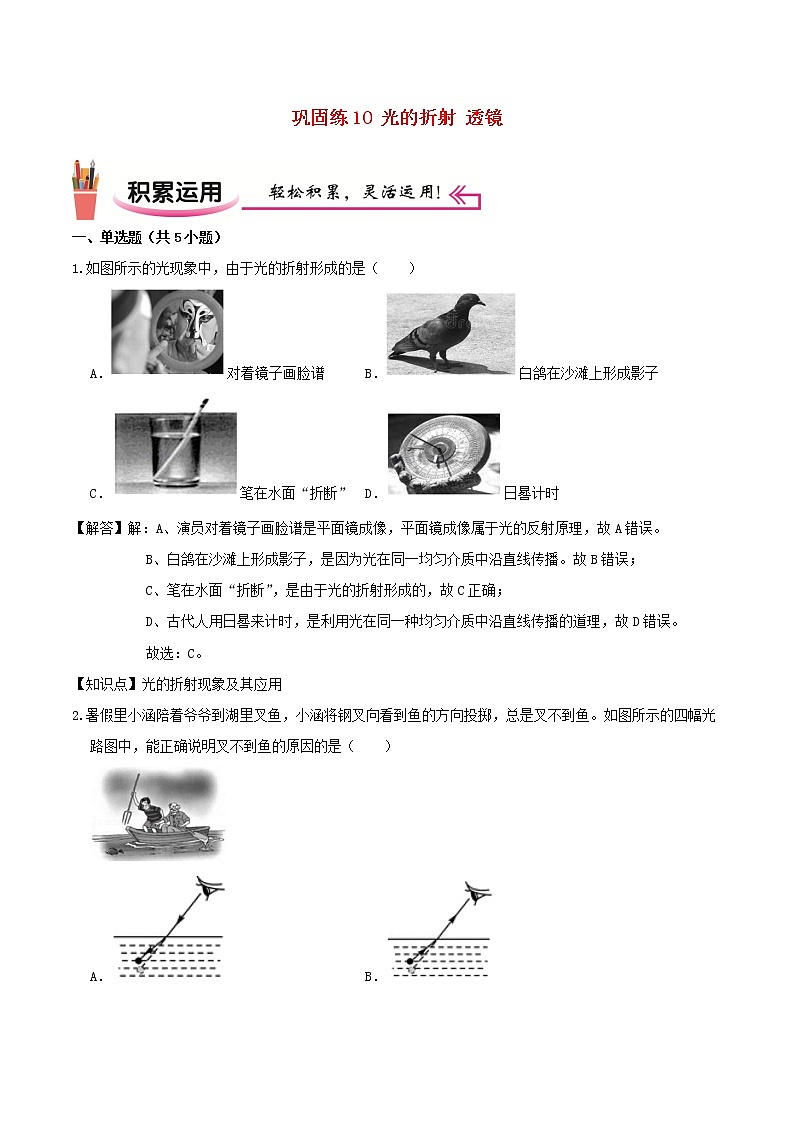

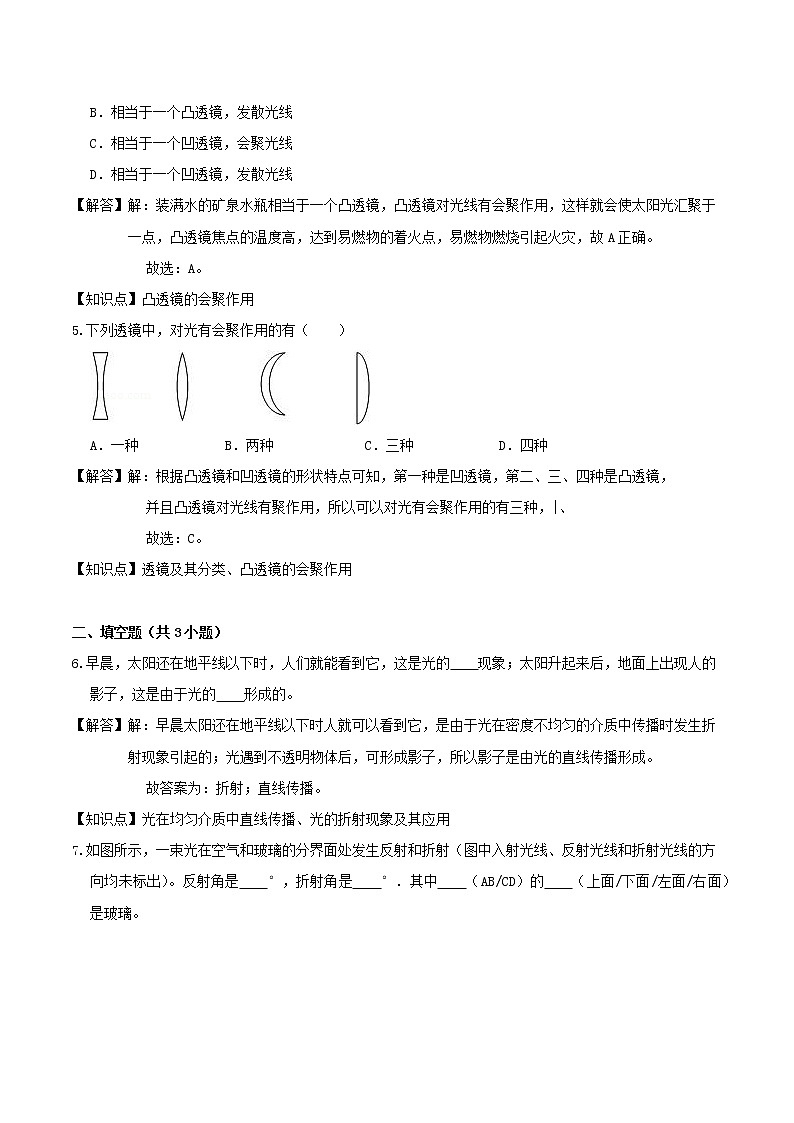

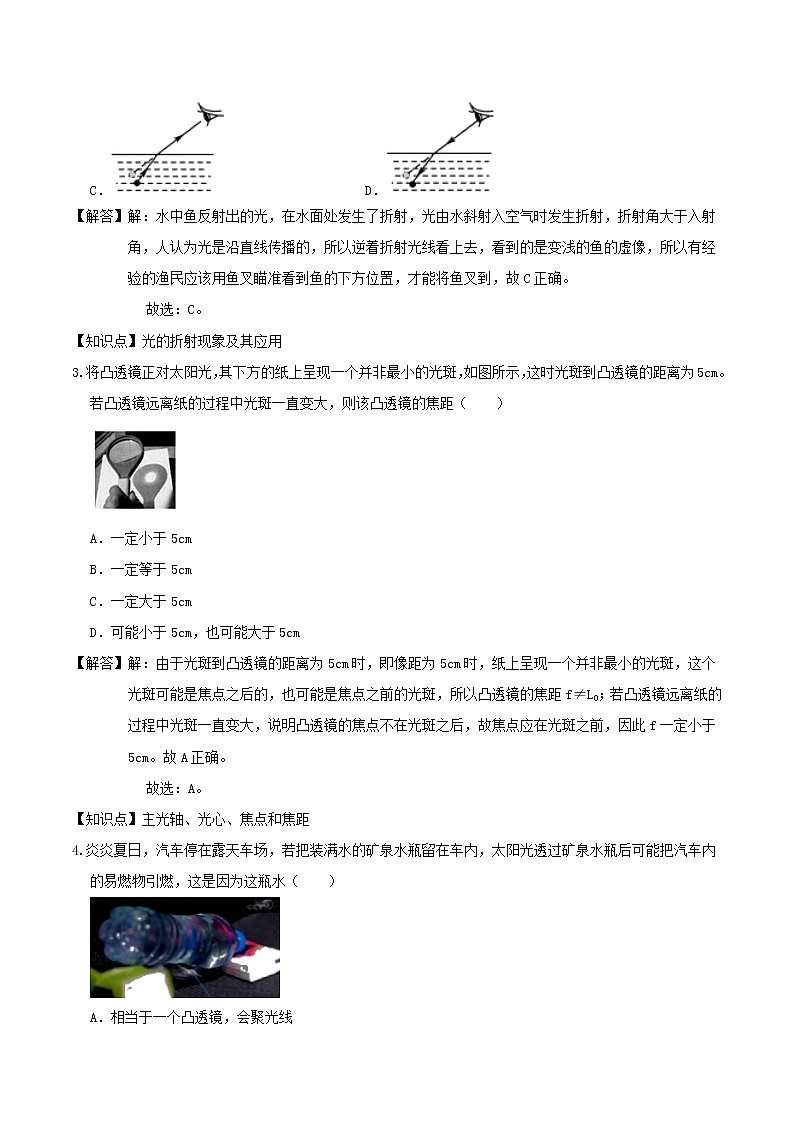

巩固练10 光的折射 透镜 一、单选题（共5小题）1.如图所示的光现象中，由于光的折射形成的是（　　）A．对着镜子画脸谱 B．白鸽在沙滩上形成影子 C．笔在水面“折断” D．日晷计时【解答】解：A、演员对着镜子画脸谱是平面镜成像，平面镜成像属于光的反射原理，故A错误。B、白鸽在沙滩上形成影子，是因为光在同一均匀介质中沿直线传播。故B错误；C、笔在水面“折断”，是由于光的折射形成的，故C正确；D、古代人用日晷来计时，是利用光在同一种均匀介质中沿直线传播的道理，故D错误。故选：C。【知识点】光的折射现象及其应用2.暑假里小涵陪着爷爷到湖里叉鱼，小涵将钢叉向看到鱼的方向投掷，总是叉不到鱼。如图所示的四幅光路图中，能正确说明叉不到鱼的原因的是（　　）A． B． C． D．【解答】解：水中鱼反射出的光，在水面处发生了折射，光由水斜射入空气时发生折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到，故C正确。故选：C。【知识点】光的折射现象及其应用3.将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为5cm。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（　　）A．一定小于5cm B．一定等于5cm C．一定大于5cm D．可能小于5cm，也可能大于5cm【解答】解：由于光斑到凸透镜的距离为5cm时，即像距为5cm时，纸上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的光斑，所以凸透镜的焦距f≠L0；若凸透镜远离纸的过程中光斑一直变大，说明凸透镜的焦点不在光斑之后，故焦点应在光斑之前，因此f一定小于5cm。故A正确。故选：A。【知识点】主光轴、光心、焦点和焦距4.炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（　　）A．相当于一个凸透镜，会聚光线 B．相当于一个凸透镜，发散光线 C．相当于一个凹透镜，会聚光线 D．相当于一个凹透镜，发散光线【解答】解：装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会使太阳光汇聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火灾，故A正确。故选：A。【知识点】凸透镜的会聚作用5.下列透镜中，对光有会聚作用的有（　　）A．一种 B．两种 C．三种 D．四种【解答】解：根据凸透镜和凹透镜的形状特点可知，第一种是凹透镜，第二、三、四种是凸透镜，并且凸透镜对光线有聚作用，所以可以对光有会聚作用的有三种，|、故选：C。【知识点】透镜及其分类、凸透镜的会聚作用 二、填空题（共3小题）6.早晨，太阳还在地平线以下时，人们就能看到它，这是光的　　现象；太阳升起来后，地面上出现人的影子，这是由于光的　　形成的。【解答】解：早晨太阳还在地平线以下时人就可以看到它，是由于光在密度不均匀的介质中传播时发生折射现象引起的；光遇到不透明物体后，可形成影子，所以影子是由光的直线传播形成。故答案为：折射；直线传播。【知识点】光在均匀介质中直线传播、光的折射现象及其应用7.如图所示，一束光在空气和玻璃的分界面处发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出）。反射角是　　°，折射角是　　°．其中　　（AB/CD）的　　（上面/下面/左面/右面）是玻璃。 【解答】解：由图可知，∠EOD＝∠FOD＝75°，根据反射角和入射角相等可知，在AB的右边发生了光的反射，则AB是界面，CD是法线，左边的OG一定是折射光线；根据入射光线与反射光线、折射光线分居在法线的两侧可知，EO是入射光线，OF是反射光线；根据入射角、反射角和折射角的定义可知，入射角∠EOD＝75°，反射角∠FOD＝75°，折射角∠COG＝90°﹣30°＝60°；由于折射角小于入射角，所以AB的左面是玻璃、右面是空气。故答案为：75；60；AB；左面。【知识点】光的反射定律的应用、光的折射规律的应用8.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：甲透镜是　　透镜，乙透镜是　　透镜。【解答】解：从图知，通过甲透镜的光线比入射光线向主光轴靠拢，所以甲对光线有会聚作用，因此甲是凸透镜。通过乙透镜的光线比起入射光线更加远离主光轴，所以乙对光线有发散作用，因此乙是凹透镜。故答案为：凸；凹。【知识点】透镜的光路图 三、作图题（共2小题）9.如图所示，F、F′是凸透镜焦点，请画出经过透镜后的两条折射光线。【解答】解：过焦点的光线经凸透镜折射后折射光线平行于主光轴；过光心的光线其传播方向不变；如图所示：【知识点】透镜的光路图10.如图所示，作出折射光线。【解答】解：平行于主光轴的光通过凸透镜后通过焦点；经过凸透镜后的光线由水斜射入空气中时再次发生折射，此时凸透镜右边焦点为入射点，过入射点垂直于水面画出法线，在法线右侧的空气中，根据折射角大于入射角画出在空气中的折射光线，如图所示：【知识点】透镜的光路图 1.一个圆柱形的烧杯内装水，将一根木棍竖直插入其中，位置比圆心偏左些（俯视图如图），现从侧面观察，则哪幅图能正确反映所看到的情景（　　）A． B． C． D．【解答】解：图为筷子竖直插入盛水玻璃杯内的俯视图，A处为筷子，ABP表示由筷子发出的穿过玻璃杯壁B射向观察者P处的一条光线；ON为过B点沿半径方向的直线，即在B处和空气的分界面的法线；上述光线则相当于在B处由水中射入空气中，图中的角i和角r分别为此光线的入射角和折射角，根据光的折射规律可知，应有∠r＞∠i；所以观察者在P处看到的筷子A的像A′的位置不是A的实际位置，即像A′的位置偏左；据此可知，筷子竖直插入玻璃杯中时，其侧视图应该是B图才与实际情况相符。同时，玻璃杯此时相当于一个凸透镜，对筷子起到了放大的作用，因此，观察到的筷子比实际粗些。故选：B。【知识点】光的折射现象及其应用2.截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体（　　）A．可以看作两块凹透镜 B．可以看作一块凸透镜 C．可以看作两块凸透镜 D．对图示光束具有会聚作用【解答】解：玻璃体被中空（中间是空气）分成了两部分，这两部分都是中间薄、边缘厚，都是凹透镜，对光线有发散作用，因此平行光经过玻璃砖后，会变得发散，故A正确。故选：A。【知识点】透镜及其分类3.小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，其操作正确的是　　（选择“A”或“B”）。透镜与光斑的大小如图所示（d1＜d＜d2）。其中，形成甲光斑的是　　（选填“凸”或“凹”）透镜，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，观察光斑的大小一直变大，你认为该透镜　　（选填“一定”“可能”或“一定不”）是凹透镜。【解答】解：要辨别两个透镜的类型，应分别将它们正对太阳，即让凸透镜与太阳光垂直，由图可知，操作正确的是B；因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，所以根据图示可知，甲一定是对光线起了会聚作用，而乙可能是对光线起了发散作用，也可能是光线经凸透镜会聚到焦点后，继续向前传播，形成放大的光斑，因此形成甲光斑的一定是凸透镜，形成乙光斑的可能是凹透镜。故答案为：B；凸；可能。【知识点】辨别凸透镜和凹透镜的方法4.请在图中虚线框内填上适合光路的透镜。【解答】解：左图中，平行于主光轴的光线经透镜后会聚一点，该透镜对光线有会聚作用，因此填凸透镜；右图中，原来会聚的光线经透镜后推迟会聚，该透镜对光线有发散作用，因此填凹透镜。如图所示：【知识点】透镜的光路图
