2021年中考物理必考点专项训练电压电阻含解析

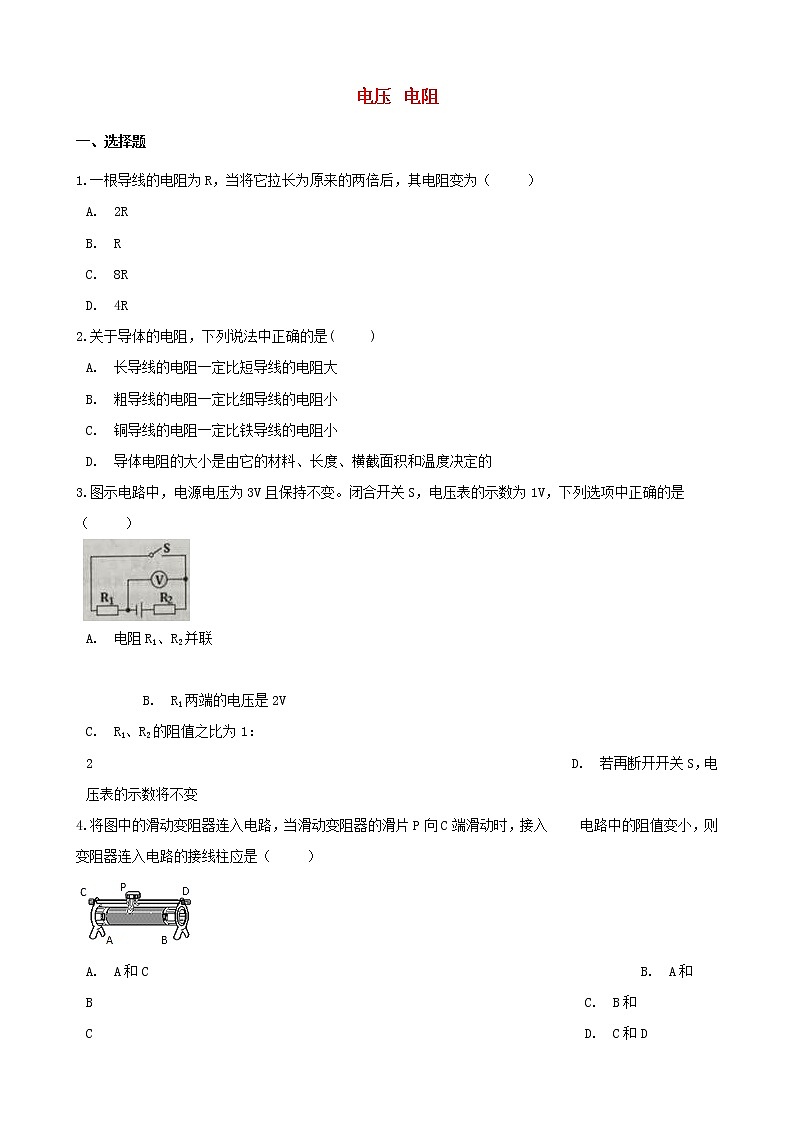

电压 电阻

一、选择题

1.一根导线的电阻为R，当将它拉长为原来的两倍后，其电阻变为（   ）

A. 2R                                         B. R                                         C. 8R                                         D. 4R

2.关于导体的电阻，下列说法中正确的是(   )

A. 长导线的电阻一定比短导线的电阻大
B. 粗导线的电阻一定比细导线的电阻小
C. 铜导线的电阻一定比铁导线的电阻小
D. 导体电阻的大小是由它的材料、长度、横截面积和温度决定的

3.图示电路中，电源电压为3V且保持不变。闭合开关S，电压表的示数为1V，下列选项中正确的是（   ）

A. 电阻R1、R2并联                                                 B. R1两端的电压是2V
C. R1、R2的阻值之比为1：2                                  D. 若再断开开关S，电压表的示数将不变

4.将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入   电路中的阻值变小，则变阻器连入电路的接线柱应是（   ）

A. A和C                                   B. A和B                                   C. B和C                                   D. C和D

5.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（   ）

A. 0.1A                                    B. 0.2A                                    C. 0.3A                                    D. 0.4A

6.如图所示电路中，电源电压为4.5V，当接通开关S后，如果L1两端的电压为2V，则电压表的读数为（   ）

A. 2V                                   B. 2.5V                                   C. 4.5V                                   D. 无法确定

7.如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（   ）

A. 电压表示数变小，灯变亮                                    B. 电压表示数变大，灯变暗
C. 电压表示数变小，灯变暗                                    D. 电压表示数变大，灯变亮

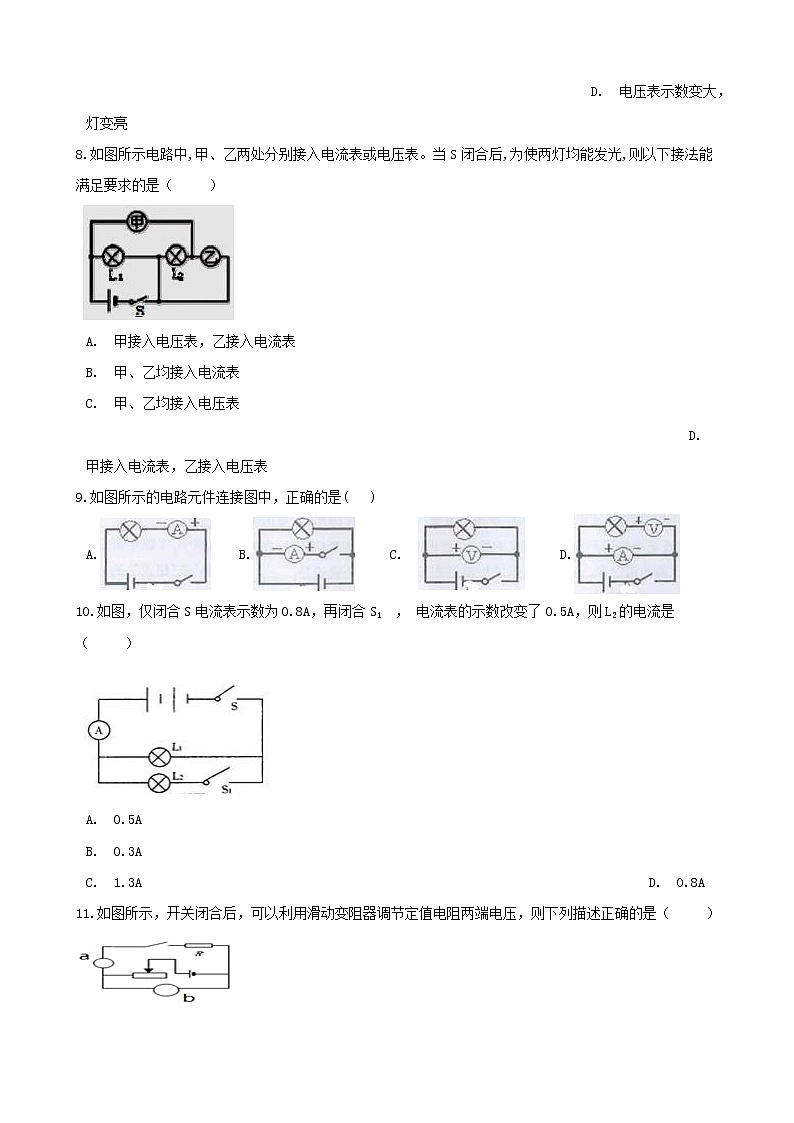

8.如图所示电路中,甲、乙两处分别接入电流表或电压表。当S闭合后,为使两灯均能发光,则以下接法能满足要求的是（   ）

A. 甲接入电压表，乙接入电流表                             B. 甲、乙均接入电流表
C. 甲、乙均接入电压表                                           D. 甲接入电流表，乙接入电压表

9.如图所示的电路元件连接图中，正确的是(  )

A.    B.     C.       D.

10.如图，仅闭合S电流表示数为0.8A，再闭合S1  ， 电流表的示数改变了0.5A，则L2的电流是（   ）

A. 0.5A                                    B. 0.3A                                    C. 1.3A                                    D. 0.8A

11.如图所示，开关闭合后，可以利用滑动变阻器调节定值电阻两端电压，则下列描述正确的是（   ）

A. a是电流表，b是电压表                                       B. a是电压表，b是电压表
C. a是电流表，b是电流表                                       D. a是电压表,b是电流表

二、填空题

12.如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，则RAB________RBC；将它们串联后接入电路中，通过它们的电流分别是IAB和IBC  ， 则IAB________IBC（填“＜”“=”或“＞”）

13.如图，当量程为0～3V时，电压表指针的读数为________V； 当量程为0～15V时，如果电表的指针仍在原位置，则此时电压表的读数为________V。

14.图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。（均选填“变大”、“变小”或“不变”）。这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。

15.如图所示电路， ，U=6V，若只闭合开关S1、S3  ， 则R1、R2的连接方式是________联，此时电流表示数为0.5A，则R2=________Ω；当只闭合开关S2时，电流表的示数为________A.

三、实验探究题

16.在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．


（1）在连接电路中，开关应处于________（选填“闭合”或“断开”）状态．

（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为 0，若只有 L1或L2中的一处发生故障，则故障是________（L1断路”、“L1短路”、“L2断路”、“L2短路”）．

（3）排除故障后，测量一组数据便得出：在串联电路中总电压等于各用电器两端电压之和．其实验存在不合理之处是________．

四、综合题

17.如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：

（1）L1两端的电压U1是多大？

（2）L2两端的电压U2是多大？

（3）L1、L2串联的总电压U是多大？

（4）电源电压是多大？

18.如图所示，电阻R1的阻值为10Ω，滑动变阻器R2上标有“10Ω  2A”字样，闭合电键S后，电流表A1的示数为0.6A.


（1）求电源电压U.

（2）若将另一只电流表A2串联接入该电路a、b或c中的某一处，移动滑动变阻器R2的滑片P至某一处，使电流表A2的指针停留在图2所示的位置.请指出电流表A2所有可能连接的位置，并计算出此时变阻器接入电路的阻值R2.

19.如图甲是某校科技小组自制电子秤的原理图，其中电源电压恒为定值U，定值电阻的阻值为R0  ， 总长为L的电阻丝总阻值为R，此电阻丝上的滑片与托盘、弹簧上端固定在一起，并能随弹簧的伸缩沿电阻丝上下滑动（接触良好），且不称重物时滑片恰好在电阻丝的最上端，若托盘、弹簧的质量以及弹簧的电阻可以忽略不计，电阻丝接入电路的阻值与其连入电路的长度成正比，弹簧压缩的长度△L与所受压力F的关系为F=k△L（其中k为已知常量），请根据上述内容和条件解答如下问题：


（1）指出当闭合开关S、盘中没有放物体时，电压表的示数值；

（2）推导出此电子秤工作时，电压表示数Ux与被测物体质量m之间的关系式；

（3）若把电压表的表头改装成能直接读出质量值的电子秤表头时，为了使电子秤表头示数均匀，可以利用原有器材在如图乙的基础上进一步改进，请你画出改进后电压表的连接位置．

参考答案

一、选择题

1. D   2. D   3. C   4.A  5. D   6. B   7. A   8. D   9.C  10. A   11. A

二、填空题

12. >；=       13. 0.6；3       14. 变小；变大        15. 并；30；0.12

三、实验探究题

16.（1）断开（2）L2断路（3）一组数据具有偶然性

四、综合题

17. （1）解：由串联电路电压规律可知，总电压比任何一个用电器两端的电压都大．

由图可知，左边电压表指针的偏转角度比右边电压表指针的偏转角度小，而左边的电压表示数显示的是总电压，右边的电压表示数显示的是L1两端的电压，所以出现这种情况的原因一定是两表所选的量程不同．

左边的电压表所选的是0～15V，分度值是0.5V，所以示数是3V，则总电压是3V；右边的电压表所选的是0～3V，分度值是0.1V，所以示数是1.7V，则L1两端的电压是1.7V．

根据U=U1+U2得：U2=U﹣U1=3V﹣1.7V=1.3V．

答：（1）L1两端的电压U1是1.7V．
（2）解：L2两端的电压U2是1.3V
（3）解：L1、L2串联的总电压U是3V
（4）解：电源电压是3V

18.（1）解：∵R1与R2并联，∴电源电压U＝U2＝U1＝I1×R1＝0.6A×10Ω＝6V；
（2）解：由图2可知：电流表A2的示数是0.3A或1.5A；若将电流表A2串联接入该电路a处，则它与R1串联，它测得电流应为0.6A，与题意不符，故排除这种假设； 若将电流表A2串联接入该电路b处，则它与R2串联.由于R2的最大阻值是10Ω，因此通过R2的最小电流I2最小＝U2/R2最大＝6V/10Ω＝0.6A，所以电流表A2的示数为0.3A不合题意（排除）；它的示数应为1.5A（小于2A），此时变阻器接入电路的阻值∴R2＝U2/I2＝6V/1.5A＝4Ω；若将电流表A2串联接入该电路c处，则它串联在总路上，因此通过电流表A2的电流应大于R1中的电流（0.6A），所以总电流为1.5A，I2＝I总- I1＝ 1.5A - 0.6A＝0.9A，∴R2＝U2/I2=6V/0.9A＝6.67Ω.

19.（1）解：由图可知，滑动变阻器与定值电阻R0串联，电压表测量滑动变阻器两端的电压，所以，当闭合开关S、盘中没有放物体时，滑动变阻器连入的电阻为0，分压为0，电压表的示数为0；
（2）解：当在托盘上放质量为m的物体时，设弹簧缩短的长度为△L依据胡可定律F=k△L得： △L =mg/k，由题意可知，滑片向下移动的长度和弹簧缩短的长度相同则电阻丝接入电路的阻值为R接 =△L R / L，电压表示数Ux =U-IR0 =U-（UR0/R0+mg R /kL）；
（3）解：电路图如图所示：

根据胡克定律，有：x=mg/k，
滑动变阻器的连入电阻：Rx =x R / L，根据电流相同，有：Ux/Rx=U/R+R0  ， 则Ux =U Rx /R+R0 =U/R+R0×xR /L=U/R+R0×mgR/kL=UgR/(R+R0)kLm，即Ux与托盘上的物体质量成正比,这样，可使电子秤表头示数均匀.
