2021年中考物理必考点专项训练电流和电路含解析

电流和电路

一、选择题

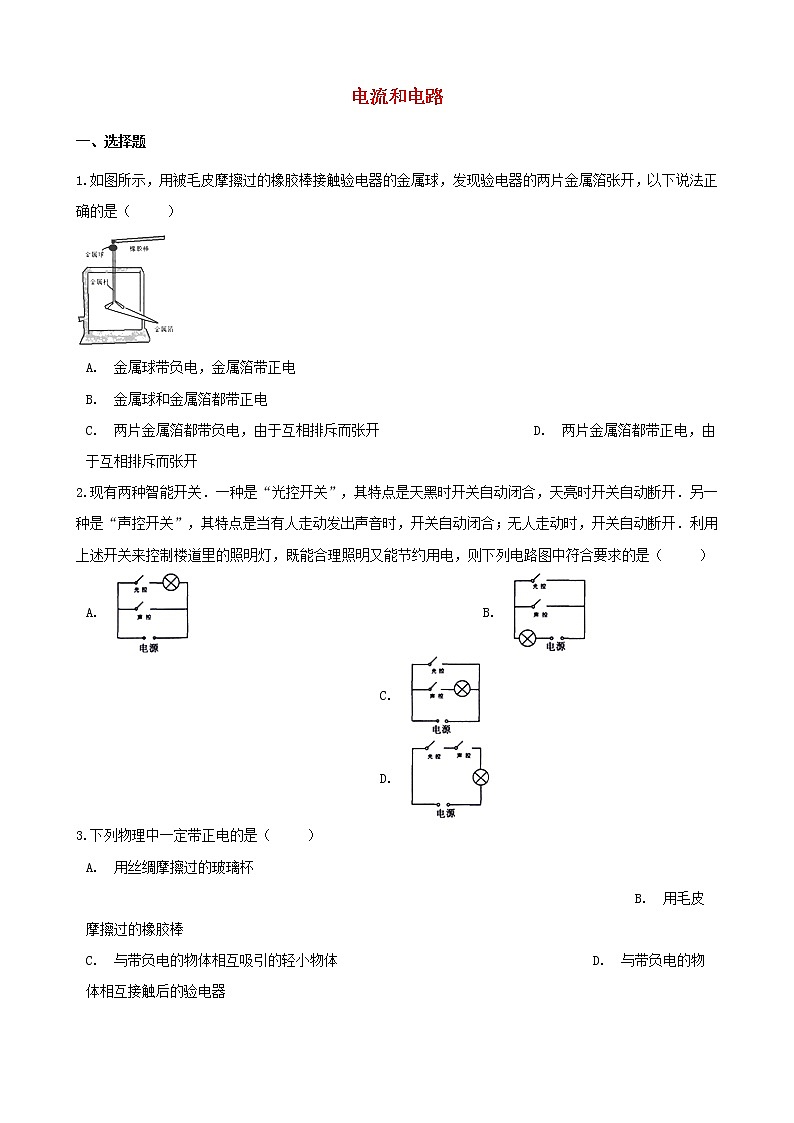

1.如图所示，用被毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两片金属箔张开，以下说法正确的是（   ）

A. 金属球带负电，金属箔带正电                             B. 金属球和金属箔都带正电
C. 两片金属箔都带负电，由于互相排斥而张开           D. 两片金属箔都带正电，由于互相排斥而张开

2.现有两种智能开关．一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开．另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开．利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是（   ）

A.                      B.                      C.                      D.

3.下列物理中一定带正电的是（   ）

A. 用丝绸摩擦过的玻璃杯                                       B. 用毛皮摩擦过的橡胶棒
C. 与带负电的物体相互吸引的轻小物体                  D. 与带负电的物体相互接触后的验电器

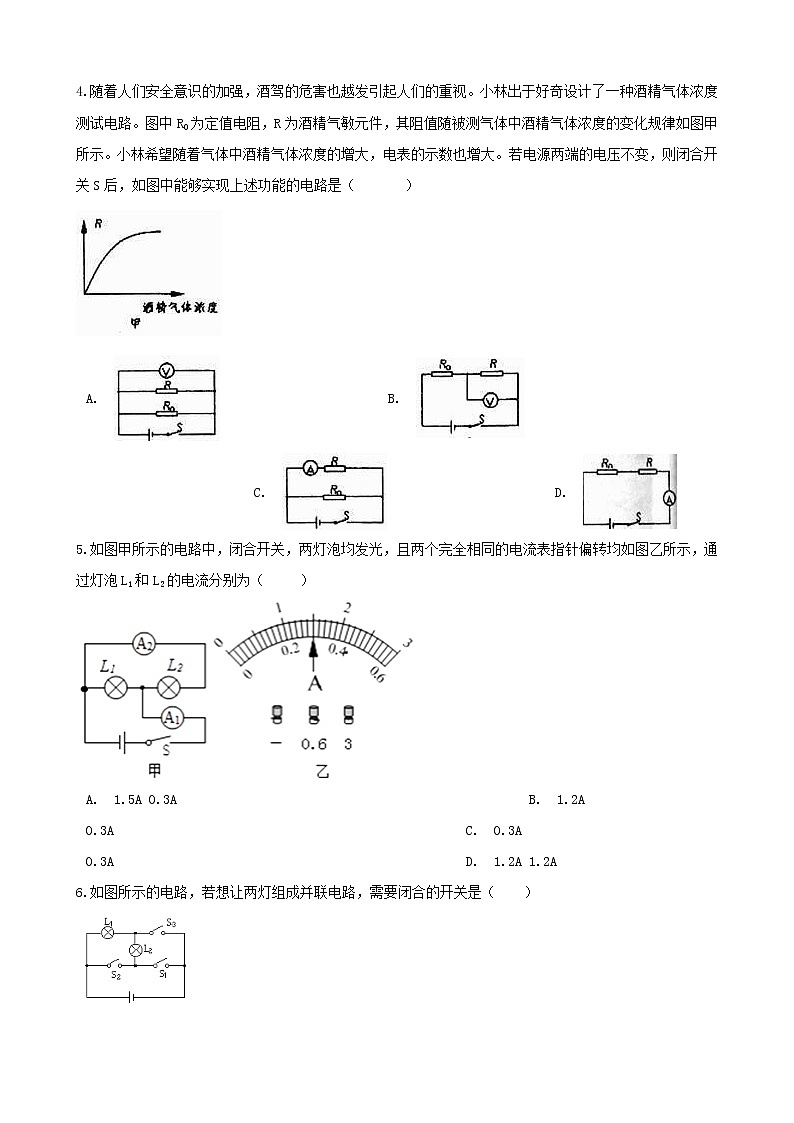

4.随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。小林出于好奇设计了一种酒精气体浓度测试电路。图中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图甲所示。小林希望随着气体中酒精气体浓度的增大，电表的示数也增大。若电源两端的电压不变，则闭合开关S后，如图中能够实现上述功能的电路是（    ）

A.             B.             C.             D.

5.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（   ）

A. 1.5A 0.3A                         B. 1.2A 0.3A                         C. 0.3A 0.3A                         D. 1.2A 1.2A

6.如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（　　）
​

A. S1                                    B. S2                                    C. S2和S3                                    D. S1和S3

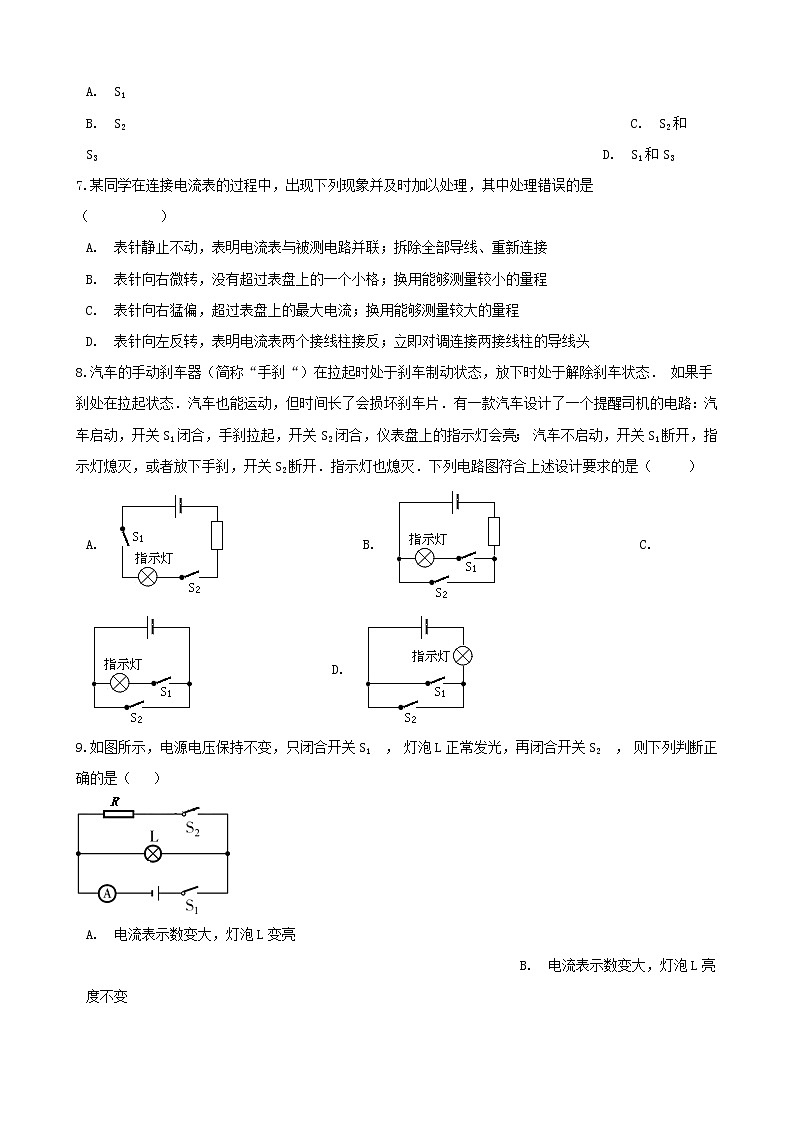

7.某同学在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是
（     ）

A. 表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接
B. 表针向右微转，没有超过表盘上的一个小格；换用能够测量较小的量程
C. 表针向右猛偏，超过表盘上的最大电流；换用能够测量较大的量程
D. 表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头

8.汽车的手动刹车器（简称“手刹“）在拉起时处于刹车制动状态，放下时处于解除刹车状态． 如果手刹处在拉起状态．汽车也能运动，但时间长了会损坏刹车片．有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮； 汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开．指示灯也熄灭．下列电路图符合上述设计要求的是（   ）

A.           B.           C.           D.

9.如图所示，电源电压保持不变，只闭合开关S1  ， 灯泡L正常发光，再闭合开关S2  ， 则下列判断正确的是（  ）


A. 电流表示数变大，灯泡L变亮                               B. 电流表示数变大，灯泡L亮度不变
C. 电流表示数不变，灯泡L亮度不变                        D. 灯泡L的额定功率变大

二、填空题

10.电路中提供电能的是________ ，消耗电能的是________ ，输送电能的是________ ，控制电路通断的是________

11.丹东地区每年有很多雷雨天气，雷雨云通过 ________方式带电，雷电是大气的一种剧烈的 ________现象．

12.油电混合动力汽车已得到广泛应用，给汽车蓄电池充电时，蓄电池相当于________（选填“电源”或“用电器”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为带电体能________，但干毛巾与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带________电。

13.如图（a）所示，当开关S闭合时，两只电流表Al和A2的示数分别由（b）、（c）两图读得，则电流表Al的示数是________A，通过灯L1的电流大小为________A．


14.汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯.则位于汽车同侧的前后两个转向灯的连接方式为________（选填“串联”、“并联”）.要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的________.

15.街上路灯可以同时亮或同时灭，路灯之间是________；两个灯泡接在同一电路中，若通过两灯泡的电流相等，则这两个灯泡________（选填“串联”“并联”“串联或并联”）.

三、作图题

16.按图所示的实物图在方框内画出它相应的电路图．


17.如图所示，电源电压为3V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．


18.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．


四、实验探究题

19.在用电流表测电流的实验中：


（1）连接电路时，开关应________，电流表应先用________量程试触；

（2）若某同学连接的电路如图甲所示，则电流表测的是灯________的电流.合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________mA；

（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；

（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是________.

A. 电流表内部开路               B. 开关处接触不良               C. 电流表被短路               D. 电源供电不足.

20.为了验证并联电路的电流特点，小张设计了如图所示的电路进行实验．

（1）在连接电路时，开关应处于________状态．

（2）小张将电流表接在L1所在支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表示数为零，如果电路只存在一处故障，则可能存在的故障是电流表________（选填“断路”或“短路”）．

（3）排除故障后，他测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数分别如图甲、乙、丙所示，可读出I1=0.5A，I2=________A，I=________A．

根据测量结果，在误差允许范围内你认为并联电路中干路电流与各支路电流的关系是________（写出关系式即可）

（4）为了验证结论的普遍性，接下来的操作是：________

五、计算题

21.如果20秒内有4库仑电荷量通过某用电器,那么通过该用电器的电流是多少？

22.某一电路中，每分钟通过导体横截面的电荷量为30库, 求：

（1）通过导体的电流多大?

（2）在如图的电流表上标出此电流值。

参考答案

一、选择题

1. C   2. D   3.A  4. B   5.B  6.C  7. A   8. A   9.B

二、填空题

10.电源；用电器；导线；开关

11. 摩擦；放电

12. 用电器；吸引轻小物体；负

13.1.9；1.38

14.并联；开关

15.并联；串联或并联

三、作图题

16.解：由实物电路图可知，灯L1与L2并联，其中S1控制干路，S2控制L1所在的支路，根据实物图作出电路图，电路图如图所示：


17.解：电源的电压为3V，所以电压表的量程为0～3V；
先串联电源，然后从电源正极依次串联灯泡、开关以及滑动变阻器，电压表与灯泡并联；如下图所示：


18.解：（1）火线先进开关，然后接入灯泡；而零线直接接入灯泡；
（2）开关S2应与插座串联，开关接火线，电视插座直接接零线．
电路图如下图所示．
​

四、实验探究题

19.（1）断开；大
（2）L2；460
（3）
（4）C

20.（1）断开
（2）断路
（3）0.5；1；I=I1+I2
（4）换用不同规格的灯泡、改变电源电压

五、计算题

21. 解：通过该用电器的电流： I＝ ＝0.2A.

22.（1）解：通过导体的电流
（2）解：如果选择0～3A，电流表的指针偏转幅度比较小，所以选择量程0～0.6A量程，分度值是0.02A，指针的位置是0.5A处，如图所示：
