2021年九年级中考物理一轮复习 (电学) 阶段检测卷(四)（沪科版）
展开
这是一份2021年九年级中考物理一轮复习 (电学) 阶段检测卷(四)（沪科版），共24页。

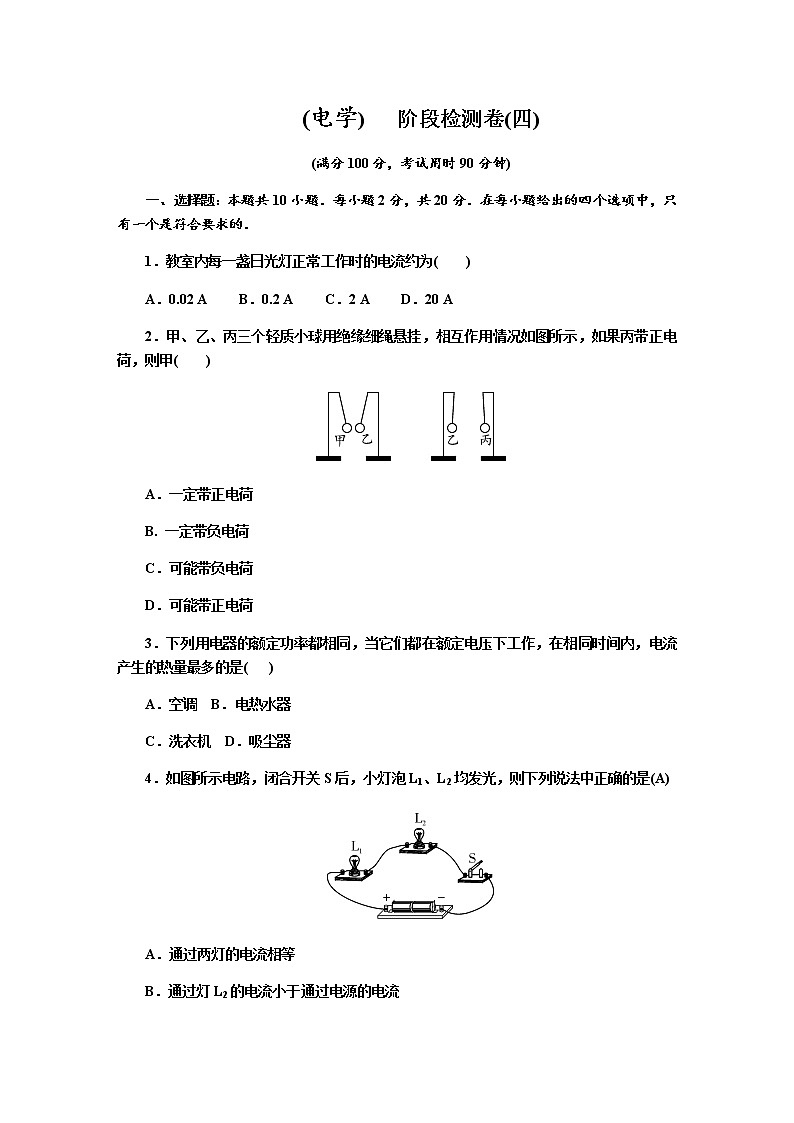

(电学) 阶段检测卷(四)
(满分100分，考试用时90分钟)
一、选择题：本题共10小题．每小题2分，共20分．在每小题给出的四个选项中，只有一个是符合要求的．
1．教室内每一盏日光灯正常工作时的电流约为( )
A．0.02 A B．0.2 A C．2 A D．20 A
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲( )
A．一定带正电荷
B. 一定带负电荷
C．可能带负电荷
D．可能带正电荷
3．下列用电器的额定功率都相同，当它们都在额定电压下工作，在相同时间内，电流产生的热量最多的是( )
A．空调 B．电热水器
C．洗衣机 D．吸尘器
4．如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是(A)
A．通过两灯的电流相等
B．通过灯L2的电流小于通过电源的电流

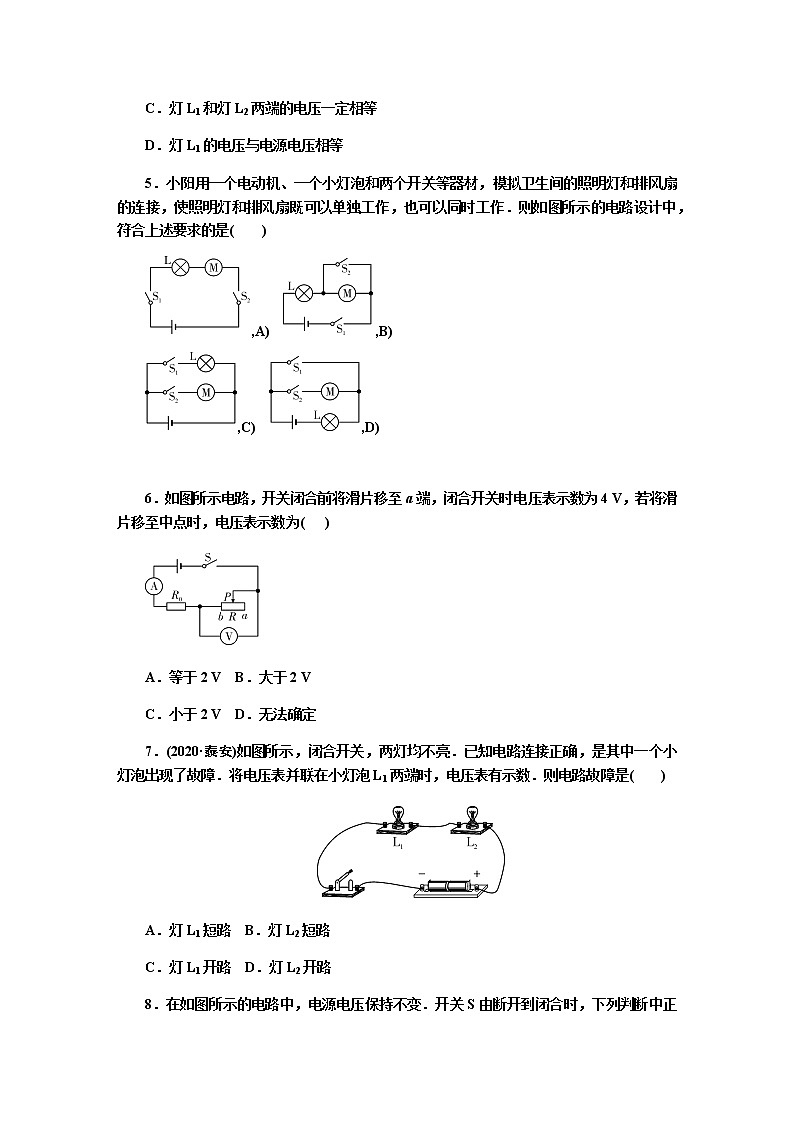

C．灯L1和灯L2两端的电压一定相等
D．灯L1的电压与电源电压相等
5．小阳用一个电动机、一个小灯泡和两个开关等器材，模拟卫生间的照明灯和排风扇的连接，使照明灯和排风扇既可以单独工作，也可以同时工作．则如图所示的电路设计中，符合上述要求的是( )
,A) ,B)
,C) ,D)
6．如图所示电路，开关闭合前将滑片移至a端，闭合开关时电压表示数为4 V，若将滑片移至中点时，电压表示数为( )
A．等于2 V B．大于2 V
C．小于2 V D．无法确定
7．(2020·泰安)如图所示，闭合开关，两灯均不亮．已知电路连接正确，是其中一个小灯泡出现了故障．将电压表并联在小灯泡L1两端时，电压表有示数．则电路故障是( )
A．灯L1短路 B．灯L2短路
C．灯L1开路 D．灯L2开路

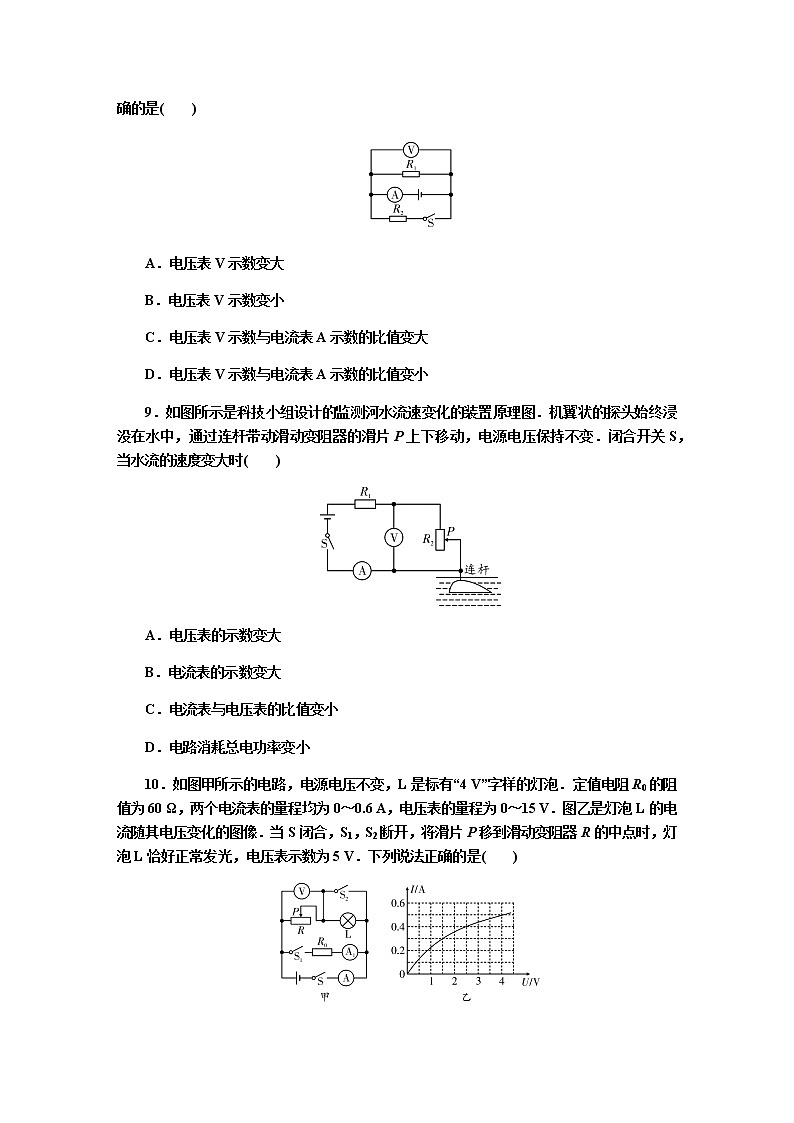

8．在如图所示的电路中，电源电压保持不变．开关S由断开到闭合时，下列判断中正确的是( )
A．电压表V示数变大
B．电压表V示数变小
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的比值变小
9．如图所示是科技小组设计的监测河水流速变化的装置原理图．机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变．闭合开关S，当水流的速度变大时( )
A．电压表的示数变大
B．电流表的示数变大
C．电流表与电压表的比值变小
D．电路消耗总电功率变小
10．如图甲所示的电路，电源电压不变，L是标有“4 V”字样的灯泡．定值电阻R0的阻值为60 Ω，两个电流表的量程均为0～0.6 A，电压表的量程为0～15 V．图乙是灯泡L的电流随其电压变化的图像．当S闭合，S1，S2断开，将滑片P移到滑动变阻器R的中点时，灯泡L恰好正常发光，电压表示数为5 V．下列说法正确的是( )
A．电源电压为5 V
B．滑动变阻器R的最大阻值为10 Ω
C．移动滑片P，当灯泡L的功率为1 W时，滑动变阻器R接入的阻值为6.25 Ω
D．当S，S1，S2都闭合时，为保证电路安全，滑动变阻器R消耗的最大功率为4.05 W
二、填空题：本题共7小题，每小题2分，共14分．
11．分子由原子组成，原子由带正电的原子核和带________电的核外电子组成．原子核与核外电子间互相________(选填“吸引”或“排斥”)．
12．(2020·遂宁)生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上________电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从________(选填“大地到油罐”或“油罐到大地”)．
13．如图所示，电源电压保持不变，电阻R1、R2的阻值相等，开关S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作一段时间后，电阻R1出现故障，若观察到电流表示数为零，电压表示数接近2U0，则R1 __________，若观察到电压表示数为零，电流表示数为2I0，则R1________．(均选填“开路”或“短路”)
14．小林家的电能表4月底的读数为834.6 kW·h，5月底读数如图所示．则他家5月份用电________kW·h.他家用电器同时工作时总功率不能超过________W.
15．如图所示电路中，电源电压为3 V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为________(选填“串联”或“并联”)；若断开S1、S3，闭合S2，此时电压表示数为________.
16．如图所示，已知A灯上标有“4 V4 W”的字样，B灯上标有“4 V 2 W”的字样，两灯的电阻均保持不变．闭合开关，从右向左缓慢移动滑动变阻器的滑片，在保证电路安全的前提下，电压表的示数最大为________，此时A灯的功率为________.
17．如图所示是探究电流通过导体时产生的热量与电阻关系的实验装置．若通
过电阻的电流为0.5 A，通电10 s，阻值为10 Ω的电阻产生的热量是________；通电一段时间，左侧容器和右侧容器中的电阻丝产生的热量之比为________．
三、作图题：本题共2小题，每小题3分，共6分．
18．如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻．测量时，电压表的示数随所称量物体对压敏电阻的压力增大而增大，请根据以上信息，在虚线框内将电路图补充完整．
19．请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．
四、简答题：本题共1小题，共5分．
20．美丽乡村工程建设中，许多乡村进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，请你运用学过的知识分析输电线用铝线不用铜线并将细铝线换成粗铝线的原因．
五、实验题：本题共4小题，共29分．
21．(7分)在探究“电流与电阻的关系”实验中，同学们利用阻值分别为5 Ω、10 Ω、15 Ω的定值电阻进行探究，电源电压为3 V并保持不变，实验装置如图甲所示．
(1)如图甲所示的电路中缺少两根导线，请用笔画线代替导线，将电路连接完整(要求：当滑片向左移动时，滑动变阻器连入电路的阻值变大)．
(2)实验中，先接入15 Ω的电阻，调节滑片到适当的位置，并记下电流表示数如图乙所示为________，此时电压表的示数为________；保持滑片位置不变，断开开关，用10 Ω电阻代替15 Ω电阻接入电路，闭合开关，应将滑片向________(选填“左”或“右”)端移动，观察电压表的示数，使电压表的示数为________时，记录电流表的示数，再用5 Ω电阻代替10 Ω电阻接入电路，重复上面操作，记录数据后分析得出的规律是________．
(3)利用上述实验装置还可以探究或完成的实验为______(写出一个即可)．
22．(5分)(2020·广元)如图所示，小强和小冬设计了用“伏安法”测量未知电阻Rx的阻值的实验．
(1)图甲是实物电路图，请用笔画线代替导线将其连接完整．(要求滑片向右滑，电压表示数减小，导线不允许交叉)
(2)闭合开关前应将滑动变阻器的滑片移到________端(选填“A”或“B”)．
(3)闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻Rx＝________Ω；此时Rx消耗的实际功率P＝________W.
23．(9分)(2020·湘潭)如图甲，是研究小灯泡电阻的实验装置，小灯泡的额定电压为2.5 V，滑动变阻器最大阻值是50 Ω，电源电压保持6 V不变．
(1)用笔画线代替导线，将图中的器材连接成完整的电路．
(2)连接完电路后，闭合开关，发现小灯泡发光较暗，且无论怎样移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是________．
A．开关开路 B．电压表短路
C．滑动变阻器接的是下面两接线柱
(3)正确连接后，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数．当滑片P移到某处，电压表示数为1.5 V时，要使小灯泡正常发光，应________(选填“增大”或“减小”)滑动变阻器接入电路中的阻值．
(4)将所测数据绘制成如图乙所示的U－I图像．由图可知：小灯泡的电阻是变化的，主要是因为小灯泡灯丝的________(选填“温度”“长度”或“横截面积”)发生了变化；此小灯泡的额定功率是________.
(5)利用此装置还可以探究电流与电阻的关系，只需将图甲中的小灯泡换成不同阻值的定值电阻，并使定值电阻两端的电压保持不变，即可进行实验．
①接入某定值电阻后，闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2 V时，电流表的示数如图丙所示，为________，则接入的定值电阻的阻值为________.
②实验时，为了确保不同定值电阻两端的电压能达到并保持2 V不变，换用的定值电阻阻值不能大于________.
24．(8分)实验室购买了一批规格为“2.5 V 0.5 W”的小灯泡，某同学利用其中一只小灯泡做测量小灯泡电功率的实验．
(1)为完成实验，请在图1中用笔画线代替导线将实验电路连接完整(连线不得交叉)．
(2)该同学正确连接好电路后，闭合开关前，发现电压表指针偏转如图2中所示，其原因是________．
(3)解决上述问题后，却发现小灯泡不亮，可是电流表和电压表的指针都有偏转，原因可能是________．
(4)调节滑片，测出的数据如表所示．当电压表示数为2.5 V时，电流表的示数如图3所示，则此时通过小灯泡的电流为________0.3A.
实验次数
第一次
第二次
第三次
电压U/V
2
2.5
3
电流I/A
0.280.32
灯泡亮度
亮
很亮
非常亮
(5)分析这几组数据，你认为该小灯泡________(选填“合格”或“不合格”)，你判断的依据是________．
(6)若这种小灯泡钨丝的粗细是一定的，则这个小灯泡钨丝的长度与合格产品相比________(选填“更长”或“更短”)．
(7)该同学通过实验还发现：小灯泡的________越大，小灯泡越亮．
六、综合题：本题共3小题，共26分．
25．(6分)(2020·乐山)如图所示，已知电源电压保持不变，灯泡L标有“6 V 6 W”字样(不计温度对灯丝电阻的影响)．断开S1，闭合S2、S3，此时灯泡刚好正常发光，电流表示数为2.5 A．求：
(1)电源电压．
(2)电阻R1的阻值．
(3)只闭合开关S1，灯泡L的电功率．
26．(10分)空气质量指数是环境监测的重要指标，如表所示的空气质量等级是按照空气质量指数A划分的．某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路如图．已知电源电压U＝18 V，电压表量程为0～15 V，定值电阻R0的阻值为100 Ω，气敏电阻阻值R与A的关系为R＝×103 Ω.
空气质量指数A
空气质量等级
0～50
优
51～100
良
101～150
轻度污染
151～200
中度污染
201～300
重度污染
>300
严重污染
(1)通过计算，判断电压表示数为10 V时对应的空气质量等级．
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R0′的阻值应为多大？
27．(10分)如图甲所示，某款电热饼铛，图乙为其工作原理电路图，R1、R2分别为上盘和下盘的发热电阻，已知R1＝55 Ω.某次烙饼加热和保温时的功率随时间变化关系如图丙，电热饼铛刚开始工作时，电路中的开关都闭合，当温度达到200 ℃时，S1自动断开，再保温2 min后，开关S断开．求：
(1)该电热饼铛正常加热时的总电流．
(2)R2的阻值．
(3)本次烙饼共消耗的电能．
(电学) 阶段检测卷(四)
(满分100分，考试用时90分钟)
一、选择题：本题共10小题．每小题2分，共20分．在每小题给出的四个选项中，只有一个是符合要求的．
1．教室内每一盏日光灯正常工作时的电流约为(B)
A．0.02 A B．0.2 A C．2 A D．20 A
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲(C)
A．一定带正电荷
B. 一定带负电荷
C．可能带负电荷
D．可能带正电荷
3．下列用电器的额定功率都相同，当它们都在额定电压下工作，在相同时间内，电流产生的热量最多的是(B)
A．空调 B．电热水器
C．洗衣机 D．吸尘器
4．如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是(A)
A．通过两灯的电流相等
B．通过灯L2的电流小于通过电源的电流
C．灯L1和灯L2两端的电压一定相等
D．灯L1的电压与电源电压相等
5．小阳用一个电动机、一个小灯泡和两个开关等器材，模拟卫生间的照明灯和排风扇的连接，使照明灯和排风扇既可以单独工作，也可以同时工作．则如图所示的电路设计中，符合上述要求的是(C)
,A) ,B)
,C) ,D)
6．如图所示电路，开关闭合前将滑片移至a端，闭合开关时电压表示数为4 V，若将滑片移至中点时，电压表示数为(B)
A．等于2 V B．大于2 V
C．小于2 V D．无法确定
7．(2020·泰安)如图所示，闭合开关，两灯均不亮．已知电路连接正确，是其中一个小灯泡出现了故障．将电压表并联在小灯泡L1两端时，电压表有示数．则电路故障是(C)
A．灯L1短路 B．灯L2短路
C．灯L1开路 D．灯L2开路
8．在如图所示的电路中，电源电压保持不变．开关S由断开到闭合时，下列判断中正确的是(D)
A．电压表V示数变大
B．电压表V示数变小
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的比值变小
9．如图所示是科技小组设计的监测河水流速变化的装置原理图．机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变．闭合开关S，当水流的速度变大时(B)
A．电压表的示数变大
B．电流表的示数变大
C．电流表与电压表的比值变小
D．电路消耗总电功率变小
10．如图甲所示的电路，电源电压不变，L是标有“4 V”字样的灯泡．定值电阻R0的阻值为60 Ω，两个电流表的量程均为0～0.6 A，电压表的量程为0～15 V．图乙是灯泡L的电流随其电压变化的图像．当S闭合，S1，S2断开，将滑片P移到滑动变阻器R的中点时，灯泡L恰好正常发光，电压表示数为5 V．下列说法正确的是(D)
A．电源电压为5 V
B．滑动变阻器R的最大阻值为10 Ω
C．移动滑片P，当灯泡L的功率为1 W时，滑动变阻器R接入的阻值为6.25 Ω
D．当S，S1，S2都闭合时，为保证电路安全，滑动变阻器R消耗的最大功率为4.05 W
二、填空题：本题共7小题，每小题2分，共14分．
11．分子由原子组成，原子由带正电的原子核和带________负电的核外电子组成．原子核与核外电子间互相________吸引(选填“吸引”或“排斥”)．
12．(2020·遂宁)生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上________正电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从________大地到油罐(选填“大地到油罐”或“油罐到大地”)．
13．如图所示，电源电压保持不变，电阻R1、R2的阻值相等，开关S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作一段时间后，电阻R1出现故障，若观察到电流表示数为零，电压表示数接近2U0，则R1 ________开路__，若观察到电压表示数为零，电流表示数为2I0，则R1________短路．(均选填“开路”或“短路”)
14．小林家的电能表4月底的读数为834.6 kW·h，5月底读数如图所示．则他家5月份用电________98kW·h.他家用电器同时工作时总功率不能超过________4__400W.
15．如图所示电路中，电源电压为3 V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为________并联(选填“串联”或“并联”)；若断开S1、S3，闭合S2，此时电压表示数为________1.5V.
16．如图所示，已知A灯上标有“4 V4 W”的字样，B灯上标有“4 V 2 W”的字样，两灯的电阻均保持不变．闭合开关，从右向左缓慢移动滑动变阻器的滑片，在保证电路安全的前提下，电压表的示数最大为________6V，此时A灯的功率为________1W.
17．如图所示是探究电流通过导体时产生的热量与电阻关系的实验装置．若通
过电阻的电流为0.5 A，通电10 s，阻值为10 Ω的电阻产生的热量是________25J；通电一段时间，左侧容器和右侧容器中的电阻丝产生的热量之比为________1∶2．
三、作图题：本题共2小题，每小题3分，共6分．
18．如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻．测量时，电压表的示数随所称量物体对压敏电阻的压力增大而增大，请根据以上信息，在虚线框内将电路图补充完整．
19．请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．
四、简答题：本题共1小题，共5分．
20．美丽乡村工程建设中，许多乡村进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，请你运用学过的知识分析输电线用铝线不用铜线并将细铝线换成粗铝线的原因．
答：铜导线的导电性能虽然比铝导线好，但铝的密度比铜小得多，在长度和电阻一样的情况下，铝线的横截面积虽然比铜导线大，但它的质量比铜线小的多，而且铝资源丰富，价格便宜，进行输电线路的改造时，将原来细的铝质输电线换成较粗的铝质输电线，即在导体的材料、长度一定时，增大横截面积，可以减小输电线路的电阻；由Q＝I2Rt可知，当电流、通电时间一定时，减小导线的电阻可以减小导线上产生的热量，即减小了电能在输送过程中的损耗．
五、实验题：本题共4小题，共29分．
21．(7分)在探究“电流与电阻的关系”实验中，同学们利用阻值分别为5 Ω、10 Ω、15 Ω的定值电阻进行探究，电源电压为3 V并保持不变，实验装置如图甲所示．
(1)如图甲所示的电路中缺少两根导线，请用笔画线代替导线，将电路连接完整(要求：当滑片向左移动时，滑动变阻器连入电路的阻值变大)．
(2)实验中，先接入15 Ω的电阻，调节滑片到适当的位置，并记下电流表示数如图乙所示为________0.1A，此时电压表的示数为________1.5V；保持滑片位置不变，断开开关，用10 Ω电阻代替15 Ω电阻接入电路，闭合开关，应将滑片向________右(选填“左”或“右”)端移动，观察电压表的示数，使电压表的示数为________1.5V时，记录电流表的示数，再用5 Ω电阻代替10 Ω电阻接入电路，重复上面操作，记录数据后分析得出的规律是________电压不变时，电流与电阻成反比．
(3)利用上述实验装置还可以探究或完成的实验为________电阻不变时电流与电压的关系实验(写出一个即可)．
22．(5分)(2020·广元)如图所示，小强和小冬设计了用“伏安法”测量未知电阻Rx的阻值的实验．
(1)图甲是实物电路图，请用笔画线代替导线将其连接完整．(要求滑片向右滑，电压表示数减小，导线不允许交叉)
(2)闭合开关前应将滑动变阻器的滑片移到________B端(选填“A”或“B”)．
(3)闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻Rx＝________10Ω；此时Rx消耗的实际功率P＝________0.576W.
23．(9分)(2020·湘潭)如图甲，是研究小灯泡电阻的实验装置，小灯泡的额定电压为2.5 V，滑动变阻器最大阻值是50 Ω，电源电压保持6 V不变．
(1)用笔画线代替导线，将图中的器材连接成完整的电路．
(2)连接完电路后，闭合开关，发现小灯泡发光较暗，且无论怎样移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是________C．
A．开关开路 B．电压表短路
C．滑动变阻器接的是下面两接线柱
(3)正确连接后，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数．当滑片P移到某处，电压表示数为1.5 V时，要使小灯泡正常发光，应________减小(选填“增大”或“减小”)滑动变阻器接入电路中的阻值．
(4)将所测数据绘制成如图乙所示的U－I图像．由图可知：小灯泡的电阻是变化的，主要是因为小灯泡灯丝的________温度(选填“温度”“长度”或“横截面积”)发生了变化；此小灯泡的额定功率是________0.75W.
(5)利用此装置还可以探究电流与电阻的关系，只需将图甲中的小灯泡换成不同阻值的定值电阻，并使定值电阻两端的电压保持不变，即可进行实验．
①接入某定值电阻后，闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2 V时，电流表的示数如图丙所示，为________0.4A，则接入的定值电阻的阻值为________5Ω.
②实验时，为了确保不同定值电阻两端的电压能达到并保持2 V不变，换用的定值电阻阻值不能大于________25Ω.
24．(8分)实验室购买了一批规格为“2.5 V 0.5 W”的小灯泡，某同学利用其中一只小灯泡做测量小灯泡电功率的实验．
(1)为完成实验，请在图1中用笔画线代替导线将实验电路连接完整(连线不得交叉)．
(2)该同学正确连接好电路后，闭合开关前，发现电压表指针偏转如图2中所示，其原因是________电压表正负接线柱接反．
(3)解决上述问题后，却发现小灯泡不亮，可是电流表和电压表的指针都有偏转，原因可能是________滑动变阻器连入电路中的阻值过大．
(4)调节滑片，测出的数据如表所示．当电压表示数为2.5 V时，电流表的示数如图3所示，则此时通过小灯泡的电流为________0.3A.
实验次数
第一次
第二次
第三次
电压U/V
2
2.5
3
电流I/A
0.280.32
灯泡亮度
亮
很亮
非常亮
(5)分析这几组数据，你认为该小灯泡________不合格(选填“合格”或“不合格”)，你判断的依据是________在额定电压的条件下小灯泡的实际电功率大于额定功率．
(6)若这种小灯泡钨丝的粗细是一定的，则这个小灯泡钨丝的长度与合格产品相比________更短(选填“更长”或“更短”)．
(7)该同学通过实验还发现：小灯泡的________实际功率越大，小灯泡越亮．
六、综合题：本题共3小题，共26分．
25．(6分)(2020·乐山)如图所示，已知电源电压保持不变，灯泡L标有“6 V 6 W”字样(不计温度对灯丝电阻的影响)．断开S1，闭合S2、S3，此时灯泡刚好正常发光，电流表示数为2.5 A．求：
(1)电源电压．
(2)电阻R1的阻值．
(3)只闭合开关S1，灯泡L的电功率．
解： (1)根据题意知道，断开S1，闭合S2、S3，灯泡L与R1并联，此时灯泡刚好正常发光，由并联电路特点知，电源电压U＝UL额＝6 V.
(2)灯泡正常发光时，此时通过灯泡的电流
IL＝＝＝1 A，
因为并联电路的干路电流等于各支路电流之和，所以通过R1的电流I1＝I－IL＝2.5 A－1 A＝1.5 A，
所以R1的阻值R1＝＝＝4 Ω.
(3)灯泡正常发光时，由P＝知灯泡的电阻是RL＝＝＝6 Ω，
只闭合开关S1，灯泡L与R1串联，R总＝R1＋RL＝4 Ω＋6 Ω＝10 Ω，
所以通过灯泡L的电流IL′＝＝＝0.6 A，
由P′＝I′2R得P′L＝(I′L)2R＝(0.6 A)2×6 Ω＝2.16 W.
26．(10分)空气质量指数是环境监测的重要指标，如表所示的空气质量等级是按照空气质量指数A划分的．某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路如图．已知电源电压U＝18 V，电压表量程为0～15 V，定值电阻R0的阻值为100 Ω，气敏电阻阻值R与A的关系为R＝×103 Ω.
空气质量指数A
空气质量等级
0～50
优
51～100
良
101～150
轻度污染
151～200
中度污染
201～300
重度污染
>300
严重污染
(1)通过计算，判断电压表示数为10 V时对应的空气质量等级．
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R0′的阻值应为多大？
解：由题图可知，R0与R串联，电压表测R0两端的电压．
(1)因为串联电路中各处的电流相等，所以，当电压表示数为10 V时，电路中的电流I＝＝＝0.1 A，
因为串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压UR＝U－U0＝18 V－10 V＝8 V，
则此时气敏电阻的阻值R＝＝＝80 Ω，
此时的空气质量指数A＝×103 Ω＝75，
由51＜75＜100可知，此时空气质量等级为良．
(2)空气质量指数A＝400时，气敏电阻的阻值
R′＝×103 Ω＝15 Ω，
由题意可知，此时电压表的示数U0′＝15 V，则气敏电阻两端的电压
27．(10分)如图甲所示，某款电热饼铛，图乙为其工作原理电路图，R1、R2分别为上盘和下盘的发热电阻，已知R1＝55 Ω.某次烙饼加热和保温时的功率随时间变化关系如图丙，电热饼铛刚开始工作时，电路中的开关都闭合，当温度达到200 ℃时，S1自动断开，再保温2 min后，开关S断开．求：
(1)该电热饼铛正常加热时的总电流．
(2)R2的阻值．
(3)本次烙饼共消耗的电能．
解：(1)由题图丙可知，电饼铛加热时的功率P加＝1.32 kW＝1 320 W，由P＝UI可得，该电饼铛正常加热时的总电流I＝＝＝6 A.
(2)由题图丙可知，电饼铛保温时的功率P保＝0.44 kW＝440 W，
由题意可知，开关S闭合、S1断开时，电路为R2的简单电路，电饼铛处于保温状态，
由P＝UI＝可得，
R2阻值R2＝＝＝110 Ω.
(电学) 阶段检测卷(四)
(满分100分，考试用时90分钟)
一、选择题：本题共10小题．每小题2分，共20分．在每小题给出的四个选项中，只有一个是符合要求的．
1．教室内每一盏日光灯正常工作时的电流约为( )
A．0.02 A B．0.2 A C．2 A D．20 A
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲( )
A．一定带正电荷
B. 一定带负电荷
C．可能带负电荷
D．可能带正电荷
3．下列用电器的额定功率都相同，当它们都在额定电压下工作，在相同时间内，电流产生的热量最多的是( )
A．空调 B．电热水器
C．洗衣机 D．吸尘器
4．如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是(A)
A．通过两灯的电流相等
B．通过灯L2的电流小于通过电源的电流
C．灯L1和灯L2两端的电压一定相等
D．灯L1的电压与电源电压相等
5．小阳用一个电动机、一个小灯泡和两个开关等器材，模拟卫生间的照明灯和排风扇的连接，使照明灯和排风扇既可以单独工作，也可以同时工作．则如图所示的电路设计中，符合上述要求的是( )
,A) ,B)
,C) ,D)
6．如图所示电路，开关闭合前将滑片移至a端，闭合开关时电压表示数为4 V，若将滑片移至中点时，电压表示数为( )
A．等于2 V B．大于2 V
C．小于2 V D．无法确定
7．(2020·泰安)如图所示，闭合开关，两灯均不亮．已知电路连接正确，是其中一个小灯泡出现了故障．将电压表并联在小灯泡L1两端时，电压表有示数．则电路故障是( )
A．灯L1短路 B．灯L2短路
C．灯L1开路 D．灯L2开路
8．在如图所示的电路中，电源电压保持不变．开关S由断开到闭合时，下列判断中正确的是( )
A．电压表V示数变大
B．电压表V示数变小
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的比值变小
9．如图所示是科技小组设计的监测河水流速变化的装置原理图．机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变．闭合开关S，当水流的速度变大时( )
A．电压表的示数变大
B．电流表的示数变大
C．电流表与电压表的比值变小
D．电路消耗总电功率变小
10．如图甲所示的电路，电源电压不变，L是标有“4 V”字样的灯泡．定值电阻R0的阻值为60 Ω，两个电流表的量程均为0～0.6 A，电压表的量程为0～15 V．图乙是灯泡L的电流随其电压变化的图像．当S闭合，S1，S2断开，将滑片P移到滑动变阻器R的中点时，灯泡L恰好正常发光，电压表示数为5 V．下列说法正确的是( )
A．电源电压为5 V
B．滑动变阻器R的最大阻值为10 Ω
C．移动滑片P，当灯泡L的功率为1 W时，滑动变阻器R接入的阻值为6.25 Ω
D．当S，S1，S2都闭合时，为保证电路安全，滑动变阻器R消耗的最大功率为4.05 W
二、填空题：本题共7小题，每小题2分，共14分．
11．分子由原子组成，原子由带正电的原子核和带________电的核外电子组成．原子核与核外电子间互相________(选填“吸引”或“排斥”)．
12．(2020·遂宁)生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上________电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从________(选填“大地到油罐”或“油罐到大地”)．
13．如图所示，电源电压保持不变，电阻R1、R2的阻值相等，开关S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作一段时间后，电阻R1出现故障，若观察到电流表示数为零，电压表示数接近2U0，则R1 __________，若观察到电压表示数为零，电流表示数为2I0，则R1________．(均选填“开路”或“短路”)
14．小林家的电能表4月底的读数为834.6 kW·h，5月底读数如图所示．则他家5月份用电________kW·h.他家用电器同时工作时总功率不能超过________W.
15．如图所示电路中，电源电压为3 V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为________(选填“串联”或“并联”)；若断开S1、S3，闭合S2，此时电压表示数为________.
16．如图所示，已知A灯上标有“4 V4 W”的字样，B灯上标有“4 V 2 W”的字样，两灯的电阻均保持不变．闭合开关，从右向左缓慢移动滑动变阻器的滑片，在保证电路安全的前提下，电压表的示数最大为________，此时A灯的功率为________.
17．如图所示是探究电流通过导体时产生的热量与电阻关系的实验装置．若通
过电阻的电流为0.5 A，通电10 s，阻值为10 Ω的电阻产生的热量是________；通电一段时间，左侧容器和右侧容器中的电阻丝产生的热量之比为________．
三、作图题：本题共2小题，每小题3分，共6分．
18．如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻．测量时，电压表的示数随所称量物体对压敏电阻的压力增大而增大，请根据以上信息，在虚线框内将电路图补充完整．
19．请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．
四、简答题：本题共1小题，共5分．
20．美丽乡村工程建设中，许多乡村进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，请你运用学过的知识分析输电线用铝线不用铜线并将细铝线换成粗铝线的原因．
五、实验题：本题共4小题，共29分．
21．(7分)在探究“电流与电阻的关系”实验中，同学们利用阻值分别为5 Ω、10 Ω、15 Ω的定值电阻进行探究，电源电压为3 V并保持不变，实验装置如图甲所示．
(1)如图甲所示的电路中缺少两根导线，请用笔画线代替导线，将电路连接完整(要求：当滑片向左移动时，滑动变阻器连入电路的阻值变大)．
(2)实验中，先接入15 Ω的电阻，调节滑片到适当的位置，并记下电流表示数如图乙所示为________，此时电压表的示数为________；保持滑片位置不变，断开开关，用10 Ω电阻代替15 Ω电阻接入电路，闭合开关，应将滑片向________(选填“左”或“右”)端移动，观察电压表的示数，使电压表的示数为________时，记录电流表的示数，再用5 Ω电阻代替10 Ω电阻接入电路，重复上面操作，记录数据后分析得出的规律是________．
(3)利用上述实验装置还可以探究或完成的实验为______(写出一个即可)．
22．(5分)(2020·广元)如图所示，小强和小冬设计了用“伏安法”测量未知电阻Rx的阻值的实验．
(1)图甲是实物电路图，请用笔画线代替导线将其连接完整．(要求滑片向右滑，电压表示数减小，导线不允许交叉)
(2)闭合开关前应将滑动变阻器的滑片移到________端(选填“A”或“B”)．
(3)闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻Rx＝________Ω；此时Rx消耗的实际功率P＝________W.
23．(9分)(2020·湘潭)如图甲，是研究小灯泡电阻的实验装置，小灯泡的额定电压为2.5 V，滑动变阻器最大阻值是50 Ω，电源电压保持6 V不变．
(1)用笔画线代替导线，将图中的器材连接成完整的电路．
(2)连接完电路后，闭合开关，发现小灯泡发光较暗，且无论怎样移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是________．
A．开关开路 B．电压表短路
C．滑动变阻器接的是下面两接线柱
(3)正确连接后，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数．当滑片P移到某处，电压表示数为1.5 V时，要使小灯泡正常发光，应________(选填“增大”或“减小”)滑动变阻器接入电路中的阻值．
(4)将所测数据绘制成如图乙所示的U－I图像．由图可知：小灯泡的电阻是变化的，主要是因为小灯泡灯丝的________(选填“温度”“长度”或“横截面积”)发生了变化；此小灯泡的额定功率是________.
(5)利用此装置还可以探究电流与电阻的关系，只需将图甲中的小灯泡换成不同阻值的定值电阻，并使定值电阻两端的电压保持不变，即可进行实验．
①接入某定值电阻后，闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2 V时，电流表的示数如图丙所示，为________，则接入的定值电阻的阻值为________.
②实验时，为了确保不同定值电阻两端的电压能达到并保持2 V不变，换用的定值电阻阻值不能大于________.
24．(8分)实验室购买了一批规格为“2.5 V 0.5 W”的小灯泡，某同学利用其中一只小灯泡做测量小灯泡电功率的实验．
(1)为完成实验，请在图1中用笔画线代替导线将实验电路连接完整(连线不得交叉)．
(2)该同学正确连接好电路后，闭合开关前，发现电压表指针偏转如图2中所示，其原因是________．
(3)解决上述问题后，却发现小灯泡不亮，可是电流表和电压表的指针都有偏转，原因可能是________．
(4)调节滑片，测出的数据如表所示．当电压表示数为2.5 V时，电流表的示数如图3所示，则此时通过小灯泡的电流为________0.3A.
实验次数
第一次
第二次
第三次
电压U/V
2
2.5
3
电流I/A
0.280.32
灯泡亮度
亮
很亮
非常亮
(5)分析这几组数据，你认为该小灯泡________(选填“合格”或“不合格”)，你判断的依据是________．
(6)若这种小灯泡钨丝的粗细是一定的，则这个小灯泡钨丝的长度与合格产品相比________(选填“更长”或“更短”)．
(7)该同学通过实验还发现：小灯泡的________越大，小灯泡越亮．
六、综合题：本题共3小题，共26分．
25．(6分)(2020·乐山)如图所示，已知电源电压保持不变，灯泡L标有“6 V 6 W”字样(不计温度对灯丝电阻的影响)．断开S1，闭合S2、S3，此时灯泡刚好正常发光，电流表示数为2.5 A．求：
(1)电源电压．
(2)电阻R1的阻值．
(3)只闭合开关S1，灯泡L的电功率．
26．(10分)空气质量指数是环境监测的重要指标，如表所示的空气质量等级是按照空气质量指数A划分的．某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路如图．已知电源电压U＝18 V，电压表量程为0～15 V，定值电阻R0的阻值为100 Ω，气敏电阻阻值R与A的关系为R＝×103 Ω.
空气质量指数A
空气质量等级
0～50
优
51～100
良
101～150
轻度污染
151～200
中度污染
201～300
重度污染
>300
严重污染
(1)通过计算，判断电压表示数为10 V时对应的空气质量等级．
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R0′的阻值应为多大？
27．(10分)如图甲所示，某款电热饼铛，图乙为其工作原理电路图，R1、R2分别为上盘和下盘的发热电阻，已知R1＝55 Ω.某次烙饼加热和保温时的功率随时间变化关系如图丙，电热饼铛刚开始工作时，电路中的开关都闭合，当温度达到200 ℃时，S1自动断开，再保温2 min后，开关S断开．求：
(1)该电热饼铛正常加热时的总电流．
(2)R2的阻值．
(3)本次烙饼共消耗的电能．
(电学) 阶段检测卷(四)
(满分100分，考试用时90分钟)
一、选择题：本题共10小题．每小题2分，共20分．在每小题给出的四个选项中，只有一个是符合要求的．
1．教室内每一盏日光灯正常工作时的电流约为(B)
A．0.02 A B．0.2 A C．2 A D．20 A
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲(C)
A．一定带正电荷
B. 一定带负电荷
C．可能带负电荷
D．可能带正电荷
3．下列用电器的额定功率都相同，当它们都在额定电压下工作，在相同时间内，电流产生的热量最多的是(B)
A．空调 B．电热水器
C．洗衣机 D．吸尘器
4．如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是(A)
A．通过两灯的电流相等
B．通过灯L2的电流小于通过电源的电流
C．灯L1和灯L2两端的电压一定相等
D．灯L1的电压与电源电压相等
5．小阳用一个电动机、一个小灯泡和两个开关等器材，模拟卫生间的照明灯和排风扇的连接，使照明灯和排风扇既可以单独工作，也可以同时工作．则如图所示的电路设计中，符合上述要求的是(C)
,A) ,B)
,C) ,D)
6．如图所示电路，开关闭合前将滑片移至a端，闭合开关时电压表示数为4 V，若将滑片移至中点时，电压表示数为(B)
A．等于2 V B．大于2 V
C．小于2 V D．无法确定
7．(2020·泰安)如图所示，闭合开关，两灯均不亮．已知电路连接正确，是其中一个小灯泡出现了故障．将电压表并联在小灯泡L1两端时，电压表有示数．则电路故障是(C)
A．灯L1短路 B．灯L2短路
C．灯L1开路 D．灯L2开路
8．在如图所示的电路中，电源电压保持不变．开关S由断开到闭合时，下列判断中正确的是(D)
A．电压表V示数变大
B．电压表V示数变小
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的比值变小
9．如图所示是科技小组设计的监测河水流速变化的装置原理图．机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变．闭合开关S，当水流的速度变大时(B)
A．电压表的示数变大
B．电流表的示数变大
C．电流表与电压表的比值变小
D．电路消耗总电功率变小
10．如图甲所示的电路，电源电压不变，L是标有“4 V”字样的灯泡．定值电阻R0的阻值为60 Ω，两个电流表的量程均为0～0.6 A，电压表的量程为0～15 V．图乙是灯泡L的电流随其电压变化的图像．当S闭合，S1，S2断开，将滑片P移到滑动变阻器R的中点时，灯泡L恰好正常发光，电压表示数为5 V．下列说法正确的是(D)
A．电源电压为5 V
B．滑动变阻器R的最大阻值为10 Ω
C．移动滑片P，当灯泡L的功率为1 W时，滑动变阻器R接入的阻值为6.25 Ω
D．当S，S1，S2都闭合时，为保证电路安全，滑动变阻器R消耗的最大功率为4.05 W
二、填空题：本题共7小题，每小题2分，共14分．
11．分子由原子组成，原子由带正电的原子核和带________负电的核外电子组成．原子核与核外电子间互相________吸引(选填“吸引”或“排斥”)．
12．(2020·遂宁)生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上________正电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从________大地到油罐(选填“大地到油罐”或“油罐到大地”)．
13．如图所示，电源电压保持不变，电阻R1、R2的阻值相等，开关S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作一段时间后，电阻R1出现故障，若观察到电流表示数为零，电压表示数接近2U0，则R1 ________开路__，若观察到电压表示数为零，电流表示数为2I0，则R1________短路．(均选填“开路”或“短路”)
14．小林家的电能表4月底的读数为834.6 kW·h，5月底读数如图所示．则他家5月份用电________98kW·h.他家用电器同时工作时总功率不能超过________4__400W.
15．如图所示电路中，电源电压为3 V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为________并联(选填“串联”或“并联”)；若断开S1、S3，闭合S2，此时电压表示数为________1.5V.
16．如图所示，已知A灯上标有“4 V4 W”的字样，B灯上标有“4 V 2 W”的字样，两灯的电阻均保持不变．闭合开关，从右向左缓慢移动滑动变阻器的滑片，在保证电路安全的前提下，电压表的示数最大为________6V，此时A灯的功率为________1W.
17．如图所示是探究电流通过导体时产生的热量与电阻关系的实验装置．若通
过电阻的电流为0.5 A，通电10 s，阻值为10 Ω的电阻产生的热量是________25J；通电一段时间，左侧容器和右侧容器中的电阻丝产生的热量之比为________1∶2．
三、作图题：本题共2小题，每小题3分，共6分．
18．如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻．测量时，电压表的示数随所称量物体对压敏电阻的压力增大而增大，请根据以上信息，在虚线框内将电路图补充完整．
19．请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．
四、简答题：本题共1小题，共5分．
20．美丽乡村工程建设中，许多乡村进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，请你运用学过的知识分析输电线用铝线不用铜线并将细铝线换成粗铝线的原因．
答：铜导线的导电性能虽然比铝导线好，但铝的密度比铜小得多，在长度和电阻一样的情况下，铝线的横截面积虽然比铜导线大，但它的质量比铜线小的多，而且铝资源丰富，价格便宜，进行输电线路的改造时，将原来细的铝质输电线换成较粗的铝质输电线，即在导体的材料、长度一定时，增大横截面积，可以减小输电线路的电阻；由Q＝I2Rt可知，当电流、通电时间一定时，减小导线的电阻可以减小导线上产生的热量，即减小了电能在输送过程中的损耗．
五、实验题：本题共4小题，共29分．
21．(7分)在探究“电流与电阻的关系”实验中，同学们利用阻值分别为5 Ω、10 Ω、15 Ω的定值电阻进行探究，电源电压为3 V并保持不变，实验装置如图甲所示．
(1)如图甲所示的电路中缺少两根导线，请用笔画线代替导线，将电路连接完整(要求：当滑片向左移动时，滑动变阻器连入电路的阻值变大)．
(2)实验中，先接入15 Ω的电阻，调节滑片到适当的位置，并记下电流表示数如图乙所示为________0.1A，此时电压表的示数为________1.5V；保持滑片位置不变，断开开关，用10 Ω电阻代替15 Ω电阻接入电路，闭合开关，应将滑片向________右(选填“左”或“右”)端移动，观察电压表的示数，使电压表的示数为________1.5V时，记录电流表的示数，再用5 Ω电阻代替10 Ω电阻接入电路，重复上面操作，记录数据后分析得出的规律是________电压不变时，电流与电阻成反比．
(3)利用上述实验装置还可以探究或完成的实验为________电阻不变时电流与电压的关系实验(写出一个即可)．
22．(5分)(2020·广元)如图所示，小强和小冬设计了用“伏安法”测量未知电阻Rx的阻值的实验．
(1)图甲是实物电路图，请用笔画线代替导线将其连接完整．(要求滑片向右滑，电压表示数减小，导线不允许交叉)
(2)闭合开关前应将滑动变阻器的滑片移到________B端(选填“A”或“B”)．
(3)闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻Rx＝________10Ω；此时Rx消耗的实际功率P＝________0.576W.
23．(9分)(2020·湘潭)如图甲，是研究小灯泡电阻的实验装置，小灯泡的额定电压为2.5 V，滑动变阻器最大阻值是50 Ω，电源电压保持6 V不变．
(1)用笔画线代替导线，将图中的器材连接成完整的电路．
(2)连接完电路后，闭合开关，发现小灯泡发光较暗，且无论怎样移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是________C．
A．开关开路 B．电压表短路
C．滑动变阻器接的是下面两接线柱
(3)正确连接后，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数．当滑片P移到某处，电压表示数为1.5 V时，要使小灯泡正常发光，应________减小(选填“增大”或“减小”)滑动变阻器接入电路中的阻值．
(4)将所测数据绘制成如图乙所示的U－I图像．由图可知：小灯泡的电阻是变化的，主要是因为小灯泡灯丝的________温度(选填“温度”“长度”或“横截面积”)发生了变化；此小灯泡的额定功率是________0.75W.
(5)利用此装置还可以探究电流与电阻的关系，只需将图甲中的小灯泡换成不同阻值的定值电阻，并使定值电阻两端的电压保持不变，即可进行实验．
①接入某定值电阻后，闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2 V时，电流表的示数如图丙所示，为________0.4A，则接入的定值电阻的阻值为________5Ω.
②实验时，为了确保不同定值电阻两端的电压能达到并保持2 V不变，换用的定值电阻阻值不能大于________25Ω.
24．(8分)实验室购买了一批规格为“2.5 V 0.5 W”的小灯泡，某同学利用其中一只小灯泡做测量小灯泡电功率的实验．
(1)为完成实验，请在图1中用笔画线代替导线将实验电路连接完整(连线不得交叉)．
(2)该同学正确连接好电路后，闭合开关前，发现电压表指针偏转如图2中所示，其原因是________电压表正负接线柱接反．
(3)解决上述问题后，却发现小灯泡不亮，可是电流表和电压表的指针都有偏转，原因可能是________滑动变阻器连入电路中的阻值过大．
(4)调节滑片，测出的数据如表所示．当电压表示数为2.5 V时，电流表的示数如图3所示，则此时通过小灯泡的电流为________0.3A.
实验次数
第一次
第二次
第三次
电压U/V
2
2.5
3
电流I/A
0.280.32
灯泡亮度
亮
很亮
非常亮
(5)分析这几组数据，你认为该小灯泡________不合格(选填“合格”或“不合格”)，你判断的依据是________在额定电压的条件下小灯泡的实际电功率大于额定功率．
(6)若这种小灯泡钨丝的粗细是一定的，则这个小灯泡钨丝的长度与合格产品相比________更短(选填“更长”或“更短”)．
(7)该同学通过实验还发现：小灯泡的________实际功率越大，小灯泡越亮．
六、综合题：本题共3小题，共26分．
25．(6分)(2020·乐山)如图所示，已知电源电压保持不变，灯泡L标有“6 V 6 W”字样(不计温度对灯丝电阻的影响)．断开S1，闭合S2、S3，此时灯泡刚好正常发光，电流表示数为2.5 A．求：
(1)电源电压．
(2)电阻R1的阻值．
(3)只闭合开关S1，灯泡L的电功率．
解： (1)根据题意知道，断开S1，闭合S2、S3，灯泡L与R1并联，此时灯泡刚好正常发光，由并联电路特点知，电源电压U＝UL额＝6 V.
(2)灯泡正常发光时，此时通过灯泡的电流
IL＝＝＝1 A，
因为并联电路的干路电流等于各支路电流之和，所以通过R1的电流I1＝I－IL＝2.5 A－1 A＝1.5 A，
所以R1的阻值R1＝＝＝4 Ω.
(3)灯泡正常发光时，由P＝知灯泡的电阻是RL＝＝＝6 Ω，
只闭合开关S1，灯泡L与R1串联，R总＝R1＋RL＝4 Ω＋6 Ω＝10 Ω，
所以通过灯泡L的电流IL′＝＝＝0.6 A，
由P′＝I′2R得P′L＝(I′L)2R＝(0.6 A)2×6 Ω＝2.16 W.
26．(10分)空气质量指数是环境监测的重要指标，如表所示的空气质量等级是按照空气质量指数A划分的．某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路如图．已知电源电压U＝18 V，电压表量程为0～15 V，定值电阻R0的阻值为100 Ω，气敏电阻阻值R与A的关系为R＝×103 Ω.
空气质量指数A
空气质量等级
0～50
优
51～100
良
101～150
轻度污染
151～200
中度污染
201～300
重度污染
>300
严重污染
(1)通过计算，判断电压表示数为10 V时对应的空气质量等级．
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R0′的阻值应为多大？
解：由题图可知，R0与R串联，电压表测R0两端的电压．
(1)因为串联电路中各处的电流相等，所以，当电压表示数为10 V时，电路中的电流I＝＝＝0.1 A，
因为串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压UR＝U－U0＝18 V－10 V＝8 V，
则此时气敏电阻的阻值R＝＝＝80 Ω，
此时的空气质量指数A＝×103 Ω＝75，
由51＜75＜100可知，此时空气质量等级为良．
(2)空气质量指数A＝400时，气敏电阻的阻值
R′＝×103 Ω＝15 Ω，
由题意可知，此时电压表的示数U0′＝15 V，则气敏电阻两端的电压
27．(10分)如图甲所示，某款电热饼铛，图乙为其工作原理电路图，R1、R2分别为上盘和下盘的发热电阻，已知R1＝55 Ω.某次烙饼加热和保温时的功率随时间变化关系如图丙，电热饼铛刚开始工作时，电路中的开关都闭合，当温度达到200 ℃时，S1自动断开，再保温2 min后，开关S断开．求：
(1)该电热饼铛正常加热时的总电流．
(2)R2的阻值．
(3)本次烙饼共消耗的电能．
解：(1)由题图丙可知，电饼铛加热时的功率P加＝1.32 kW＝1 320 W，由P＝UI可得，该电饼铛正常加热时的总电流I＝＝＝6 A.
(2)由题图丙可知，电饼铛保温时的功率P保＝0.44 kW＝440 W，
由题意可知，开关S闭合、S1断开时，电路为R2的简单电路，电饼铛处于保温状态，
由P＝UI＝可得，
R2阻值R2＝＝＝110 Ω.
相关试卷
中考物理复习阶段测试卷四(电学)含答案： 这是一份中考物理复习阶段测试卷四(电学)含答案，共9页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
中考物理复习阶段测试卷四(电学)含答案： 这是一份中考物理复习阶段测试卷四(电学)含答案，共9页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
中考物理一轮复习06《电学》综合检测题(含答案)： 这是一份中考物理一轮复习06《电学》综合检测题(含答案)，共8页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
