2021年九年级中考物理一轮复习 (家庭用电、从指南针到磁浮列车、电能从哪里来、走进信息时代，能源、材料与社会)阶段检测卷(五)（沪科版）

这是一份2021年九年级中考物理一轮复习 (家庭用电、从指南针到磁浮列车、电能从哪里来、走进信息时代，能源、材料与社会)阶段检测卷(五)（沪科版），共24页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，综合题等内容，欢迎下载使用。

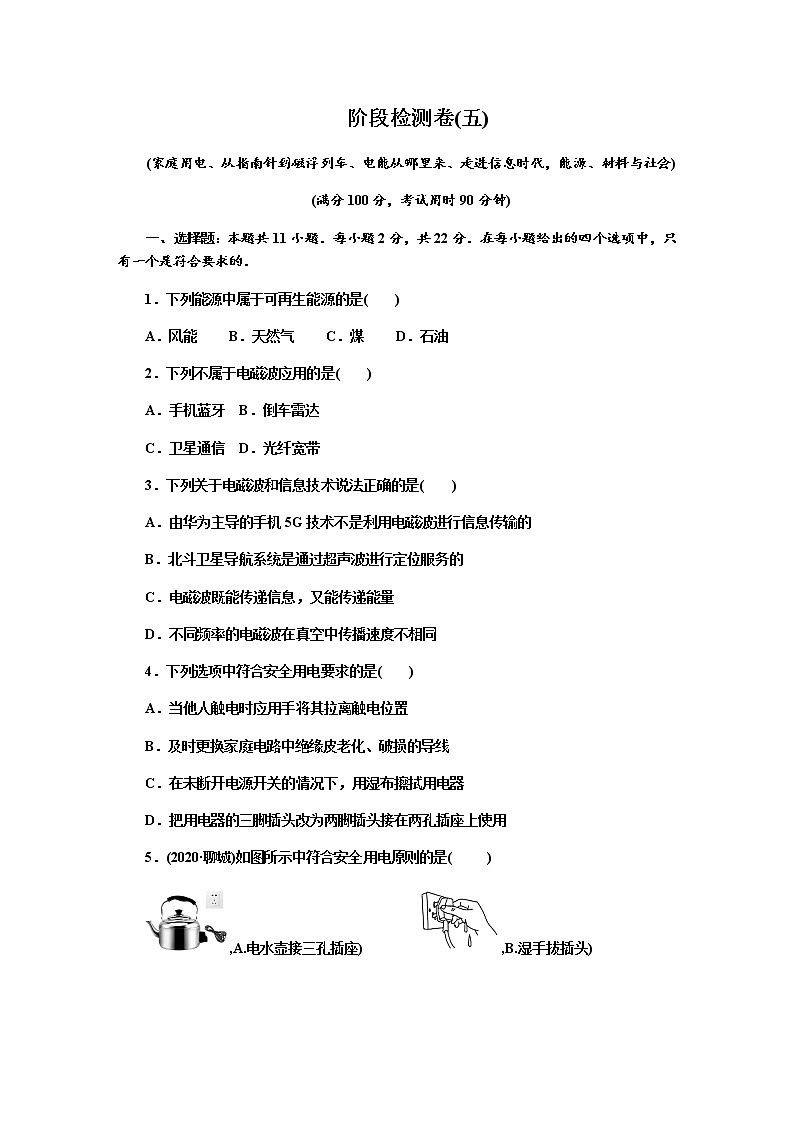

阶段检测卷(五)
(家庭用电、从指南针到磁浮列车、电能从哪里来、走进信息时代，能源、材料与社会)
(满分100分，考试用时90分钟)
一、选择题：本题共11小题．每小题2分，共22分．在每小题给出的四个选项中，只有一个是符合要求的．
1．下列能源中属于可再生能源的是( )
A．风能　 　B．天然气　 　C．煤　 　D．石油
2．下列不属于电磁波应用的是( )
A．手机蓝牙 B．倒车雷达
C．卫星通信 D．光纤宽带
3．下列关于电磁波和信息技术说法正确的是( )
A．由华为主导的手机5G技术不是利用电磁波进行信息传输的
B．北斗卫星导航系统是通过超声波进行定位服务的
C．电磁波既能传递信息，又能传递能量
D．不同频率的电磁波在真空中传播速度不相同
4．下列选项中符合安全用电要求的是( )
A．当他人触电时应用手将其拉离触电位置
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭用电器
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
5．(2020·聊城)如图所示中符合安全用电原则的是( )
,A.电水壶接三孔插座)　　　　,B.湿手拔插头)

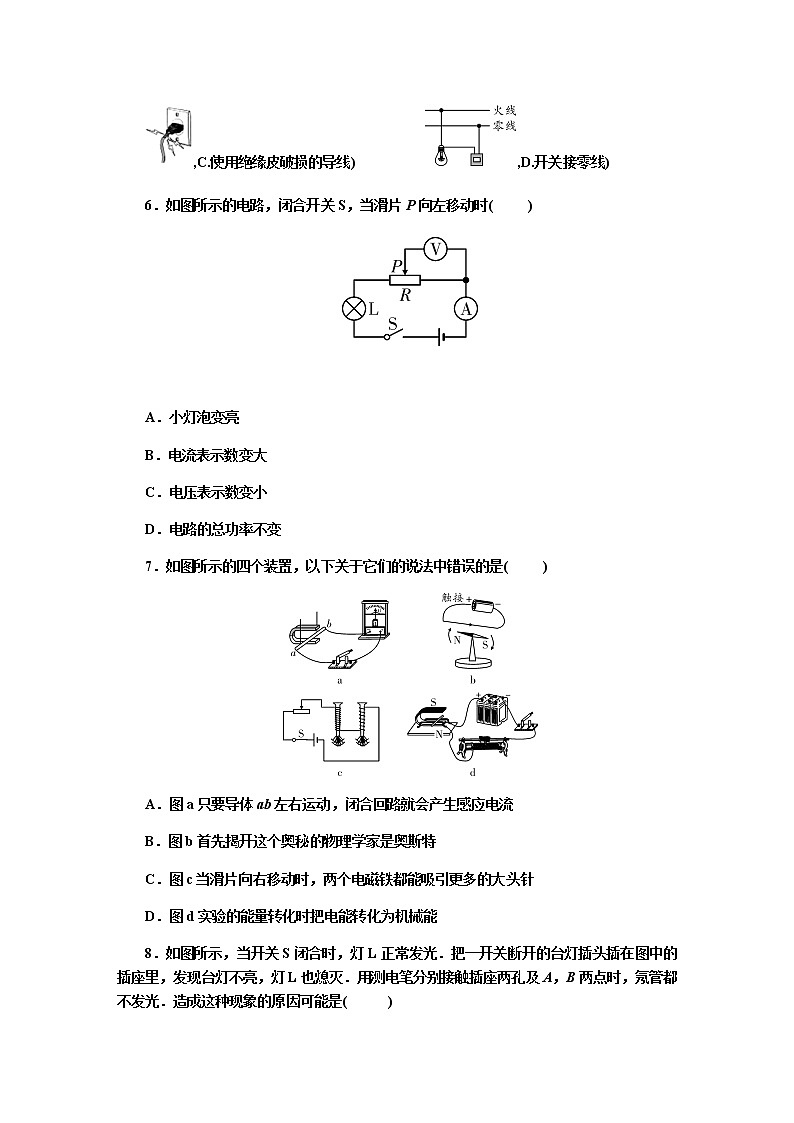

,C.使用绝缘皮破损的导线)　　 ,D.开关接零线)
6．如图所示的电路，闭合开关S，当滑片P向左移动时( )


A．小灯泡变亮
B．电流表示数变大
C．电压表示数变小
D．电路的总功率不变
7．如图所示的四个装置，以下关于它们的说法中错误的是( )

A．图a只要导体ab左右运动，闭合回路就会产生感应电流
B．图b首先揭开这个奥秘的物理学家是奥斯特
C．图c当滑片向右移动时，两个电磁铁都能吸引更多的大头针
D．图d实验的能量转化时把电能转化为机械能

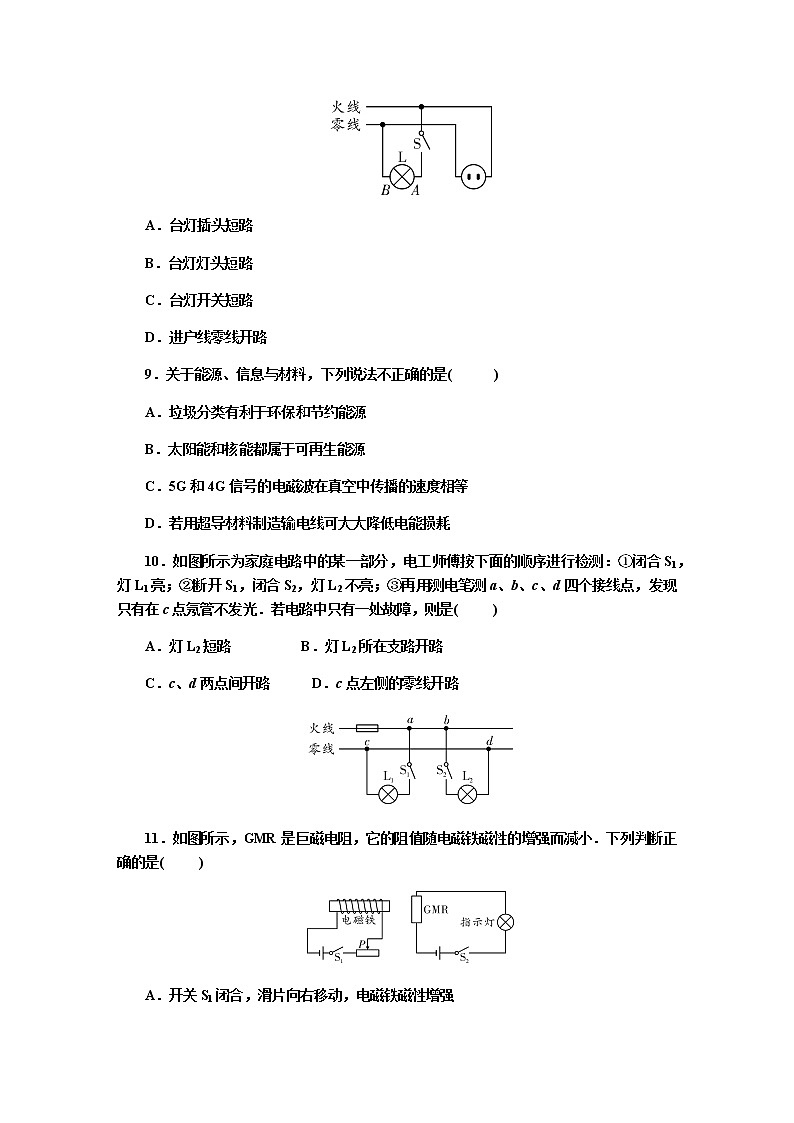

8．如图所示，当开关S闭合时，灯L正常发光．把一开关断开的台灯插头插在图中的插座里，发现台灯不亮，灯L也熄灭．用测电笔分别接触插座两孔及A，B两点时，氖管都不发光．造成这种现象的原因可能是( )

A．台灯插头短路
B．台灯灯头短路
C．台灯开关短路
D．进户线零线开路
9．关于能源、信息与材料，下列说法不正确的是( )
A．垃圾分类有利于环保和节约能源
B．太阳能和核能都属于可再生能源
C．5G和4G信号的电磁波在真空中传播的速度相等
D．若用超导材料制造输电线可大大降低电能损耗
10．如图所示为家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是( )
A．灯L2短路　　　　　B．灯L2所在支路开路
C．c、d两点间开路　　　D．c点左侧的零线开路

11．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小．下列判断正确的是( )

A．开关S1闭合，滑片向右移动，电磁铁磁性增强
B．开关S1闭合，滑片移到某一位置，电磁铁左端为N极
C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
二、填空题：本题共11小题，每小题2分，共22分．
12．我国北斗卫星导航系统已实现全球覆盖．卫星利用太阳能电池板获得能量，太阳能属于________(选填“可再生”或“不可再生”)能源，卫星是利用________与地面站通信的．
13．妈妈用湿毛巾擦拭墙壁时，水不小心流入插座里，插座冒烟并有煳味，

原因是发生了短路现象，即火线与________直接连通了；我们用测电笔进行检测可以分辨出这两根导线类型，如图使用测电笔的方法正确的是________(选填“甲”或“乙”)．


14．如图所示，采用高压输电，可以减少在输送线路上的________损失；高压输电线都架得很高，原因是防止________触电．
15．通电导线能使小磁针发生偏转，这是因为通电导线周围存在_______；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向________(选填“纸里”或“纸外”)



16．获取核能有两条途径——重核的裂变和轻核的聚变，核电站是利用核的________(选填“裂变”或“聚变”)来获得核能的；太阳的本身便是个巨大的核________(选填“裂变”或“聚变”)工厂，提供了对地球至关重要的光和热．
17．2020年3月，中国海域天然气水合物(即“可燃冰”)进行第二轮试采，取得成功并超额完成任务，实现了从“探索性试采”向“试验性试采”的重大突破．“可燃冰”燃烧时将化学能转化为________，“可燃冰”属于________(选填“一次”或“二次”)能源．
18．2020年6月23日，我国成功发射了北斗三号全球卫星导航系统的第55颗卫星，即最后一颗组网卫星．卫星在加速升空过程中，其机械能________(选填“增大”“不变”或“减小”)；该系统是利用________波传递信息的．
19．在抗击新型冠状病毒疫情期间，由于额温枪具有1 s可准确测温，无镭射点，免除对眼睛之潜在伤害，不需接触人体皮肤，避免交叉感染等特点而被广泛使用．额温枪又叫红外线测温仪，红外线是一种________波，在空气中传播的速度为________m/s.
20．(2020·湖州)方方按如图电路进行实验．闭合开关后

，小磁针发生偏转．当小磁针静止时N极指向________(选填“上方”或“下方”)．向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与________有关．
21．如图所示，开关闭合后，通电螺线管与条形磁体相互________(选填“吸引”或“排斥”)；滑动变阻器滑片P向右移动时，通电螺线管周围的磁场会________(选填“增强”“减弱”或“不变”)．

22．如图是家庭电路的一部分，若在图中A和B位置分别接入一盏电灯和开关

，则开关应接在________(选填“A”或“B”)处；如果将一盏台灯的插头插入插座，闭合开关后，台灯________(选填“能”或“不能”)发光．
三、作图题：本题共3小题，每小题2分，共6分．
23．如图是部分照明电路．用笔画线代替导线，将开关和电灯接入照明电路．



24．如图所示，请标出小磁针的N极并在虚线上标出磁感线的方向．

25．如图所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹簧长度缩短了，请在括号中标出螺线管下端的极性(N或S)和电源上端的正、负极(＋或－)．

四、简答题：本题共3小题，每小题4分，共12分．
26．家里的保险丝断了，用一根铜丝替代保险丝接在电路中，这样做行吗？请加以解释．

27．如图所示，请你分析接入插座的用电器同时工作时可能发生什么危险？


28．随着世界的发展，越来越多的产业正在快速地发展．在这些产业发展的同时也给环境带来了危害，如温室效应，酸雨等，保护环境迫在眉睫．面对大气温室效应造成全球变暖的情况，请你谈谈应该采取哪些应对措施(至少答两点)．

五、实验题：本题共3小题，共21分．
29．(7分)在探究“电动机为什么会转动”的实验中：
我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中，由于通电导体周围也存在磁场，磁体会对通电导体产生力的作用吗？

(1)如图所示，将一根导体ab置于蹄形磁体的两极之间，未闭合开关时导体静止，闭合开关后，导体________，说明磁场对________导体有力的作用．
(2)断开开关，将图中磁体的N和S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与________有关．
(3)断开开关，将图中电源的正负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与________有关．
(4)如果同时改变磁场方向和电流方向，________(选填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关．
(5)在这个实验中将________能转化为________能．
30．(6分)小明做实验探究“通电螺线管外部磁场分布”．他在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑．通电后轻敲纸板，小磁针的指向和铁屑的排列情况如图所示．请回答下列问题：

(1)实验中小磁针的作用是用来判断通电螺线管的________．
(2)实验中轻敲纸板的目的是减小铁屑与纸板的摩擦，使铁屑受________的作用力而有规则地排列．通过铁屑的排列情况可知：通电螺线管外部的磁场和________的磁场相似．
(3)接下来，他改变螺线管中的电流方向，发现小磁针转动且南北极所指方向发生了改变，小明所探究的问题是________．人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极关系，物理学上通常用________来判断通电螺线管的极性．
(4)下列操作中能增强通电螺线管磁性的是________．
A．增大通电螺线管中的电流
B．改变螺线管中的电流方向
C．在通电螺线管内插入铜棒
D．减少通电螺线管的线圈匝数
31．(8分)为了探究电磁铁的磁性强弱跟哪些因素有关，小琴同学用漆包线(表面涂有绝缘漆导线)在大铁钉上绕若干匝，制成简单的电磁铁，图甲、乙、丙、丁为实验中观察到的四种情况．

(1)实验是通过观察电磁铁________来知道电磁铁磁性的强弱．像这样用易观测的物理现象或物理量来认识或显示不易观测的物理现象或物理量是物理学常用的一种研究方法，这一方法叫做________．请再举一例并简要说明：________．
(2)当开关闭合后，甲图中N极在磁体________(选填“A”或“B”)端；若让B端再多吸引一些大头针，滑动变阻器的滑片应向________(选填“左”或“右”)端移动．
(3)比较________两图可知：匝数相同时，电流越大，磁性越强．
(4)由图________可知：当电流一定时，________，磁性越强．

六、综合题：本题共2小题，共17分．

32．(8分)某同学乘坐小区电梯时，发现电梯超载会自动报警，喜好钻研的他对电梯的自动报警现象设计了如图甲电路进行研究．电源电压恒定不变，R0为定值电阻．用杯中水量调节压敏电阻受到压力的大小，压敏电阻的电流与受到压力大小的关系如图乙所示．

(1)甲图中，当水杯中的水量达到“超载”状态，电路中________(选填“绿灯亮”“电铃响”或“绿灯亮同时电铃响”)．
(2)一个质量为50 kg的小区居民搭载电梯从地面回到五楼的家，已知每层楼高3 m，电梯对该居民做的功是多少？
(3)小区电梯超载报警的Rx－F图像如图丙所示，空载时电梯轿厢对Rx的压力F1等于电梯轿厢的重力．当压力F2＝1×104 N时，电梯报警，则此电梯限载多少人？(每人质量为50 kg)
33．(9分)电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家．小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作．在控制电路中，已知电源电压U＝6 V，保护电阻R1＝100 Ω，电阻式压力传感器(压敏电阻)R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计．

(1)在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性________(选填“增强”“减弱”或“不变”)．
(2)若小明的体重为400 N，他站在静止的电梯上，脚与电梯地面的总接触面积为0.04 m2，则此时小明对电梯地面的压强为多少？
(3)某次电梯正常运行时，测得通过电磁铁线圈的电流为10 mA，则此时电梯载重为多少？
(4)若电磁铁线圈电流达到20 mA时，刚好接触静触点B，电铃发出警报声．当该电梯厢内站立总质量为1 000 kg的乘客时，试通过计算说明电梯是否超载？(g取10 N/kg)





















阶段检测卷(五)
(家庭用电、从指南针到磁浮列车、电能从哪里来、走进信息时代，能源、材料与社会)
(满分100分，考试用时90分钟)
一、选择题：本题共11小题．每小题2分，共22分．在每小题给出的四个选项中，只有一个是符合要求的．
1．下列能源中属于可再生能源的是(A)
A．风能　 　B．天然气　 　C．煤　 　D．石油
2．下列不属于电磁波应用的是(B)
A．手机蓝牙 B．倒车雷达
C．卫星通信 D．光纤宽带
3．下列关于电磁波和信息技术说法正确的是(C)
A．由华为主导的手机5G技术不是利用电磁波进行信息传输的
B．北斗卫星导航系统是通过超声波进行定位服务的
C．电磁波既能传递信息，又能传递能量
D．不同频率的电磁波在真空中传播速度不相同
4．下列选项中符合安全用电要求的是(B)
A．当他人触电时应用手将其拉离触电位置
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭用电器
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
5．(2020·聊城)如图所示中符合安全用电原则的是(A)
,A.电水壶接三孔插座)　　　　,B.湿手拔插头)
,C.使用绝缘皮破损的导线)　　 ,D.开关接零线)
6．如图所示的电路，闭合开关S，当滑片P向左移动时(D)


A．小灯泡变亮
B．电流表示数变大
C．电压表示数变小
D．电路的总功率不变
7．如图所示的四个装置，以下关于它们的说法中错误的是(C)

A．图a只要导体ab左右运动，闭合回路就会产生感应电流
B．图b首先揭开这个奥秘的物理学家是奥斯特
C．图c当滑片向右移动时，两个电磁铁都能吸引更多的大头针
D．图d实验的能量转化时把电能转化为机械能
8．如图所示，当开关S闭合时，灯L正常发光．把一开关断开的台灯插头插在图中的插座里，发现台灯不亮，灯L也熄灭．用测电笔分别接触插座两孔及A，B两点时，氖管都不发光．造成这种现象的原因可能是(A)

A．台灯插头短路
B．台灯灯头短路
C．台灯开关短路
D．进户线零线开路
9．关于能源、信息与材料，下列说法不正确的是(B)
A．垃圾分类有利于环保和节约能源
B．太阳能和核能都属于可再生能源
C．5G和4G信号的电磁波在真空中传播的速度相等
D．若用超导材料制造输电线可大大降低电能损耗
10．如图所示为家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光．若电路中只有一处故障，则是(C)
A．灯L2短路　　　　　B．灯L2所在支路开路
C．c、d两点间开路　　　D．c点左侧的零线开路

11．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小．下列判断正确的是(B)

A．开关S1闭合，滑片向右移动，电磁铁磁性增强
B．开关S1闭合，滑片移到某一位置，电磁铁左端为N极
C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
二、填空题：本题共11小题，每小题2分，共22分．
12．我国北斗卫星导航系统已实现全球覆盖．卫星利用太阳能电池板获得能量，太阳能属于________可再生(选填“可再生”或“不可再生”)能源，卫星是利用________电磁波与地面站通信的．
13．妈妈用湿毛巾擦拭墙壁时，水不小心流入插座里，插座冒烟并有煳味，

原因是发生了短路现象，即火线与________零线直接连通了；我们用测电笔进行检测可以分辨出这两根导线类型，如图使用测电笔的方法正确的是________乙(选填“甲”或“乙”)．


14．如图所示，采用高压输电，可以减少在输送线路上的________电能损失；高压输电线都架得很高，原因是防止________高压电弧触电．
15．通电导线能使小磁针发生偏转，这是因为通电导线周围存在________磁场；如图所示，把通电导线放在两个磁极中间

，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向________纸外(选填“纸里”或“纸外”)
16．获取核能有两条途径——重核的裂变和轻核的聚变，核电站是利用核的________裂变(选填“裂变”或“聚变”)来获得核能的；太阳的本身便是个巨大的核________聚变(选填“裂变”或“聚变”)工厂，提供了对地球至关重要的光和热．
17．2020年3月，中国海域天然气水合物(即“可燃冰”)进行第二轮试采，取得成功并超额完成任务，实现了从“探索性试采”向“试验性试采”的重大突破．“可燃冰”燃烧时将化学能转化为________内能，“可燃冰”属于________一次(选填“一次”或“二次”)能源．
18．2020年6月23日，我国成功发射了北斗三号全球卫星导航系统的第55颗卫星，即最后一颗组网卫星．卫星在加速升空过程中，其机械能________增大(选填“增大”“不变”或“减小”)；该系统是利用________电磁波传递信息的．
19．在抗击新型冠状病毒疫情期间，由于额温枪具有1 s可准确测温，无镭射点，免除对眼睛之潜在伤害，不需接触人体皮肤，避免交叉感染等特点而被广泛使用．额温枪又叫红外线测温仪，红外线是一种________电磁波，在空气中传播的速度为________3×108m/s.
20．(2020·湖州)方方按如图电路进行实验．闭合开关后

，小磁针发生偏转．当小磁针静止时N极指向________下方(选填“上方”或“下方”)．向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与________电流大小有关．
21．如图所示，开关闭合后，通电螺线管与条形磁体相互________排斥(选填“吸引”或“排斥”)；滑动变阻器滑片P向右移动时，通电螺线管周围的磁场会________增强(选填“增强”“减弱”或“不变”)．

22．如图是家庭电路的一部分，若在图中A和B位置分别接入一盏电灯和开关

，则开关应接在________B(选填“A”或“B”)处；如果将一盏台灯的插头插入插座，闭合开关后，台灯________能(选填“能”或“不能”)发光．
三、作图题：本题共3小题，每小题2分，共6分．
23．如图是部分照明电路．用笔画线代替导线，将开关和电灯接入照明电路．

24．如图所示，请标出小磁针的N极并在虚线上标出磁感线的方向．

25．如图所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹簧长度缩短了，请在括号中标出螺线管下端的极性(N或S)和电源上端的正、负极(＋或－)．

四、简答题：本题共3小题，每小题4分，共12分．
26．家里的保险丝断了，用一根铜丝替代保险丝接在电路中，这样做行吗？请加以解释．
答：这样做不行．因为在其他条件相同的情况下，铜丝的电阻较小，电流通过铜丝时产生的热量较少，同时铜的熔点又较高，所以在电路中电流过大时铜丝不易熔断，起不到及时切断电路的保护作用．
27．如图所示，请你分析接入插座的用电器同时工作时可能发生什么危险？

答：题图中接入插座的用电器同时工作时，用电器的总功率过大，当电压不变时，由P＝UI可知干路电流会过大，根据焦耳定律可知，干路导线中将产生过多的热量，使导线发热，容易引起火灾．
28．随着世界的发展，越来越多的产业正在快速地发展．在这些产业发展的同时也给环境带来了危害，如温室效应，酸雨等，保护环境迫在眉睫．面对大气温室效应造成全球变暖的情况，请你谈谈应该采取哪些应对措施(至少答两点)．
答：减轻温室效应的措施有：①绿色出行，拒绝或减少碳排放；②植树造林，增加森林面积；③集中供暖，提高供暖效率．
五、实验题：本题共3小题，共21分．
29．(7分)在探究“电动机为什么会转动”的实验中：
我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中，由于通电导体周围也存在磁场，磁体会对通电导体产生力的作用吗？

(1)如图所示，将一根导体ab置于蹄形磁体的两极之间，未闭合开关时导体静止，闭合开关后，导体________运动起来，说明磁场对________通电导体有力的作用．
(2)断开开关，将图中磁体的N和S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与________磁场方向有关．
(3)断开开关，将图中电源的正负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与________电流方向有关．
(4)如果同时改变磁场方向和电流方向，________不能(选填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关．
(5)在这个实验中将________电能转化为________机械能．
30．(6分)小明做实验探究“通电螺线管外部磁场分布”．他在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑．通电后轻敲纸板，小磁针的指向和铁屑的排列情况如图所示．请回答下列问题：

(1)实验中小磁针的作用是用来判断通电螺线管的________磁极．
(2)实验中轻敲纸板的目的是减小铁屑与纸板的摩擦，使铁屑受________磁场的作用力而有规则地排列．通过铁屑的排列情况可知：通电螺线管外部的磁场和________条形磁铁的磁场相似．
(3)接下来，他改变螺线管中的电流方向，发现小磁针转动且南北极所指方向发生了改变，小明所探究的问题是________磁场的方向和电流方向是否有关．人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极关系，物理学上通常用________安培定则来判断通电螺线管的极性．
(4)下列操作中能增强通电螺线管磁性的是________A．
A．增大通电螺线管中的电流
B．改变螺线管中的电流方向
C．在通电螺线管内插入铜棒
D．减少通电螺线管的线圈匝数
31．(8分)为了探究电磁铁的磁性强弱跟哪些因素有关，小琴同学用漆包线(表面涂有绝缘漆导线)在大铁钉上绕若干匝，制成简单的电磁铁，图甲、乙、丙、丁为实验中观察到的四种情况．

(1)实验是通过观察电磁铁________吸引大头针的数量来知道电磁铁磁性的强弱．像这样用易观测的物理现象或物理量来认识或显示不易观测的物理现象或物理量是物理学常用的一种研究方法，这一方法叫做________转换法．请再举一例并简要说明：________研究电流时，可以根据灯泡的明暗来判断电流的大小．
(2)当开关闭合后，甲图中N极在磁体________B(选填“A”或“B”)端；若让B端再多吸引一些大头针，滑动变阻器的滑片应向________左(选填“左”或“右”)端移动．
(3)比较________乙、丙两图可知：匝数相同时，电流越大，磁性越强．
(4)由图________丁可知：当电流一定时，________线圈匝数越多，磁性越强．
六、综合题：本题共2小题，共17分．
32．(8分)某同学乘坐小区电梯时，发现电梯超载会自动报警，喜好钻研的他对电梯的自动报警现象设计了如图甲电路进行研究．电源电压恒定不变，R0为定值电阻．用杯中水量调节压敏电阻受到压力的大小，压敏电阻的电流与受到压力大小的关系如图乙所示．

(1)甲图中，当水杯中的水量达到“超载”状态，电路中________电铃响(选填“绿灯亮”“电铃响”或“绿灯亮同时电铃响”)．
(2)一个质量为50 kg的小区居民搭载电梯从地面回到五楼的家，已知每层楼高3 m，电梯对该居民做的功是多少？
(3)小区电梯超载报警的Rx－F图像如图丙所示，空载时电梯轿厢对Rx的压力F1等于电梯轿厢的重力．当压力F2＝1×104 N时，电梯报警，则此电梯限载多少人？(每人质量为50 kg)
解：(2)居民搭载电梯从地面到五楼上升高度h＝(5－1)×3 m＝12 m，
所以电梯对该居民做的功W＝Gh＝mgh＝50 kg×10 N/kg×12 m＝6 000 J.
(3)空载时电梯轿厢对Rx的压力F1等于电梯轿厢的重力，由题图丙知，F1＝4×103 N，
当压力F2＝1×104 N时超载，电梯报警，
故电梯中人的重力为G人＝F2－F1＝1×104 N－4×103 N＝6×103 N，
一个人的重力G＝mg＝50 kg×10 N/kg＝500 N，
电梯限载的人数n＝＝＝12，所以此电梯限载12人．
33．(9分)电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家．小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作．在控制电路中，已知电源电压U＝6 V，保护电阻R1＝100 Ω，电阻式压力传感器(压敏电阻)R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计．

(1)在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性________增强(选填“增强”“减弱”或“不变”)．
(2)若小明的体重为400 N，他站在静止的电梯上，脚与电梯地面的总接触面积为0.04 m2，则此时小明对电梯地面的压强为多少？
(3)某次电梯正常运行时，测得通过电磁铁线圈的电流为10 mA，则此时电梯载重为多少？
(4)若电磁铁线圈电流达到20 mA时，刚好接触静触点B，电铃发出警报声．当该电梯厢内站立总质量为1 000 kg的乘客时，试通过计算说明电梯是否超载？(g取10 N/kg)
解：(2)小明对电梯地面的压力F＝G＝400 N，小明对电梯地面的压强p＝＝＝1×104 Pa.
(3)电路总电阻R＝＝＝600 Ω，
根据串联电路电阻特点可知，此时压敏电阻的阻值R2＝R－R1＝600 Ω－100 Ω＝500 Ω，
由题图乙可知此时压敏电阻所受的压力F1＝6×103 N，故此时电梯载重为6×103 N.
(4)电梯轿厢内站立质量为1 000 kg的乘客时，电梯受到的压力等于乘客的重力，即F2＝G′＝mg＝1 000 kg×10 N/kg＝104 N；由题图乙可知，当压力F2＝104 N时，对应的压敏电阻阻值R2′＝100 Ω，因串联电路中总电阻等于各分电阻之和，则控制电路中的总电流I′＝＝＝0.03 A＝30 mA.因30 mA＞20 mA，所以，此时电梯超载．
