初中物理人教版九年级全册第3节 测量小灯泡的电功率精品ppt课件

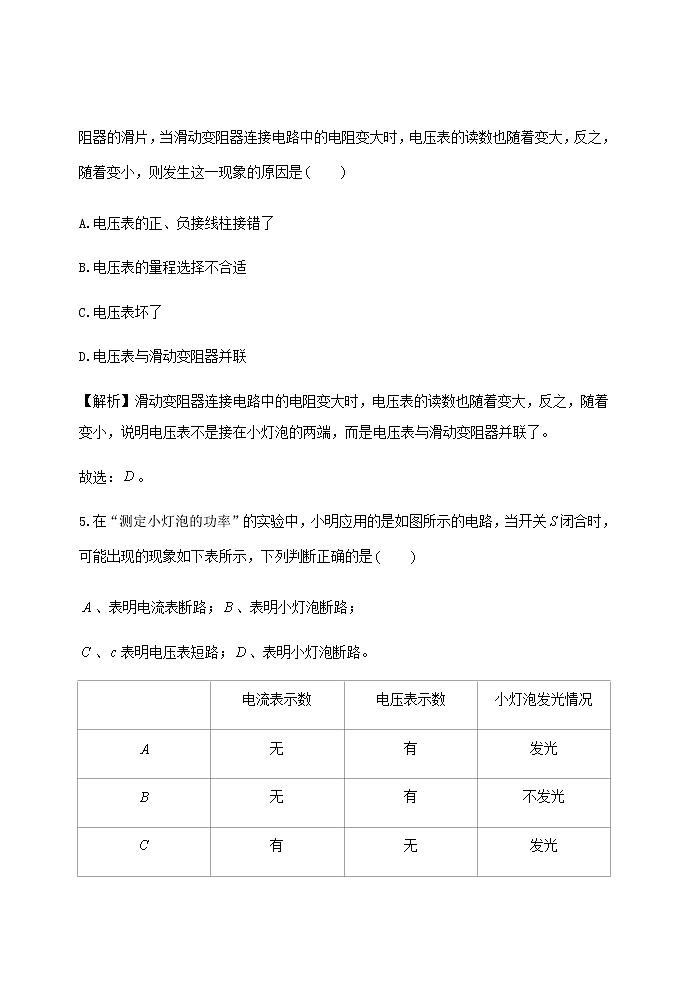

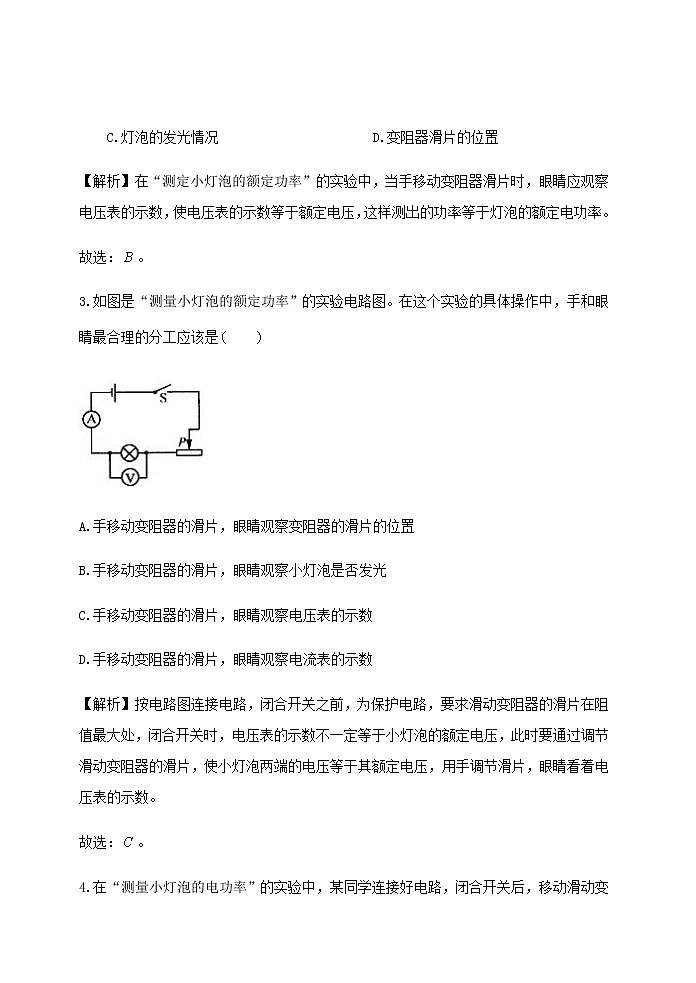

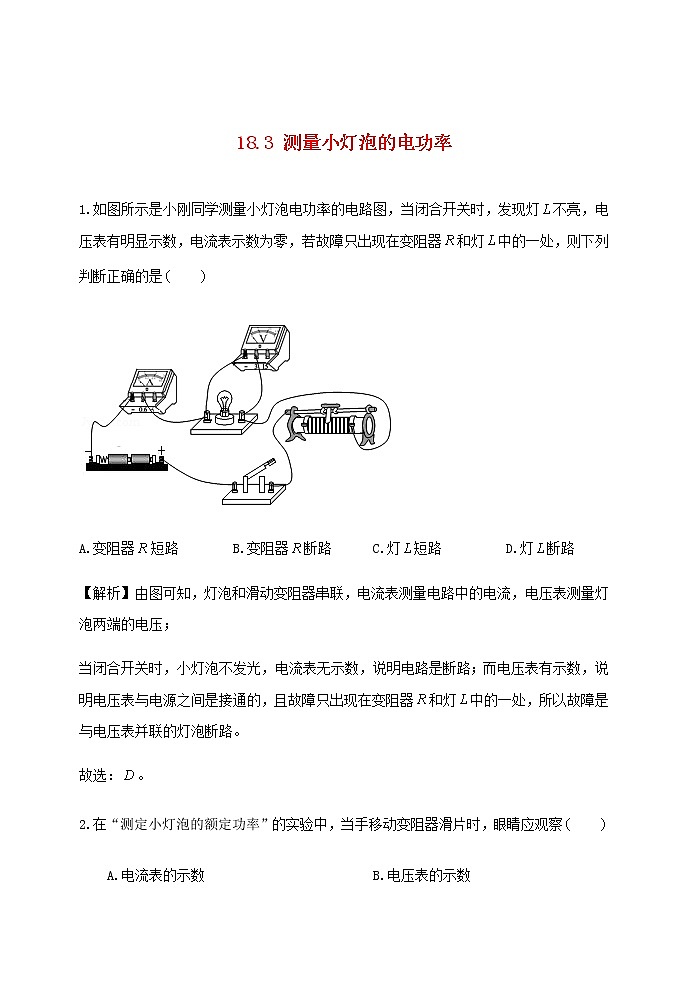

这是一份初中物理人教版九年级全册第3节 测量小灯泡的电功率精品ppt课件，文件包含精品新人教版九年级物理全册第18章电功率183测量小灯泡的电功率课件pptx、精品新人教版九年级物理全册第18章电功率183测量小灯泡的电功率习题含解析docx等2份课件配套教学资源，其中PPT共25页， 欢迎下载使用。

思考: 一盏小灯泡额定电压为1.5 V，如何测出它的额定电功率?
思路点拨：根据公式：P=UI，测量出小灯泡两端的电压和流过灯泡的电流，就能求出电功率。
测量小灯泡的电功率。
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）
为什么要加入滑动变阻器？
保护电路和连续改变小灯泡两端的电压使其达到一定值。
（1）移动变阻器的滑片改变小灯泡两端的电压，测量3种不同电压情况下小灯泡的电功率。（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
　　（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。　　（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、2 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；　　（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
小灯泡的额定电压是_______V。
1.测出小灯泡的额定功率应是(　　)A.小灯泡发光最亮的一次B.小灯泡发光最暗的一次C.小灯泡达到额定电压正常发光的一次D.随便哪一次都可以
2.在“测定小灯泡的功率”的实验中，要测定电压为2.5 V的小灯泡的额定功率，在实验操作过程中，手和眼的分工应该是(　　)A.手移动滑动变阻器的滑片，眼睛看电流表的示数B.手移动滑动变阻器的滑片，眼睛看电压表的示数C.手移动滑动变阻器的滑片，眼睛看小灯泡的亮度D.手按开关，眼睛看电流表的示数和小灯泡的发光情况
闭合开关，灯泡不亮，电流表、电压表无示数
电路断路：①电源、电流表、导线、开关或滑动变阻器损坏：②接线柱接触不良
闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转
①灯泡断路；②电流表、电压表位置接反
电流表有示数，电压表无示数
①电压表损坏或断路；②灯泡短路
电流表与电压表的指针向零刻度左侧的方向偏转
电流表、电压表的“+”“-”接线柱接反.
电流表与电压表的指针偏转角度很小
①电流表、电压表的量程选择过大；②电源电压过低
电流表指针超过最大刻度
①量程选择过小；②电路中出现短路
移动滑动变阻器滑片时，电表示数及灯泡亮度无变化
滑动变阻器连接时，没有遵循“一上一下”的接线原则，滑动变阻器相当于定值电阻或导线
无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压
灯不亮，电流表与电压表稍有偏转
①电源电压过低；②变阻器连入电路的电阻过大
3.利用如图所示的电路图进行“测量小灯泡电功率”的实验，请分析出现以下各现象时，电路可能出现的故障。(电源、开关、导线及电表均正常)
(1)闭合开关，灯不亮，电压表示数接近电源电压，电流表几乎没有示数：___________________________________________________；(2)闭合开关，灯不亮，电压表示数为零，而电流表有较大示数：__________________________；(3)开关闭合，灯不亮，电压表和电流表示数均为零：________________________；
灯丝断路(或灯与灯座没有
良好接触，或灯座断路等)
灯被短路(或电压表被短路)
(4)开关闭合，灯较亮，但移动滑动变阻器滑片，灯的亮度不变：__________________________________________；(5)开关闭合，灯发出较暗的光，而移动滑动变阻器的滑片，灯的亮度不变：____________________________________。
同时使用滑动变阻器上方的两个
1.下图是一位同学为测量小灯泡的功率所连的电路。这个电路有什么错误或不妥之处？应该怎样纠正？请你画出正确的电路图。
解：电路的错误之处及纠正措施：滑动变阻器的接线柱接错，应“一上一下”接入电路中。正确的电路图如图所示。
2.某次雷电的电流约2×104 A,电压约108 V,放电时间约0.001s。这次雷电的电功率约多少千瓦？释放多少能量？
解：由P＝UI得雷电的电功率 P＝108 V×2×104 A＝2×1012 W＝2×109 kW。 释放的能量E＝Pt＝2×1012 W×0.001 s＝2×109 J。
3.有一个小灯泡标有5.0 V字样，要测定它的额定功率。已知小灯泡正常发光时的电阻值约为10 Ω，电源电压为6 V。(1)请你用笔画线代替导线，连接完成实验电路。
(2)闭合开关前，滑动变阻器滑片应该在________(填“a”或“b”)端。(3)某次连接线路后，闭合开关灯不亮，电流表有示数，电压表没有示数，猜想以下3种故障，其中可能的是(　　)A.可能是灯丝断了B.可能是开关接线处断路C.可能是小灯泡的灯座短路
为避免出现上述故障时损坏电流表，选择的滑动变阻器的最大阻值应不小于________Ω。(4)排除故障后，移动变阻器滑片，观察当_______表示数为________时，再记录另一个电表的示数，可以计算小灯泡的额定功率。
4.某实验小组的同学用如图所示的器材测量小灯泡电功率.已知待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1.2W左右.（1）连接电流表时应选用哪个量程？（2）用笔画出导线完成电路的连接.（3）在虚线框中画出相应的电路图.
电流表选用0~0.6A量程
5.某电炉在额定电压220V下的功率为1000W，当实际电压只有额定电压的80%时，若电炉的电阻保持不变，此时电炉的实际功率是多少？
