专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）01期（学生版）

这是一份专题5 透镜及其应用-2020年中考物理真题分项汇编详细解答（全国通用）01期（学生版），共5页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

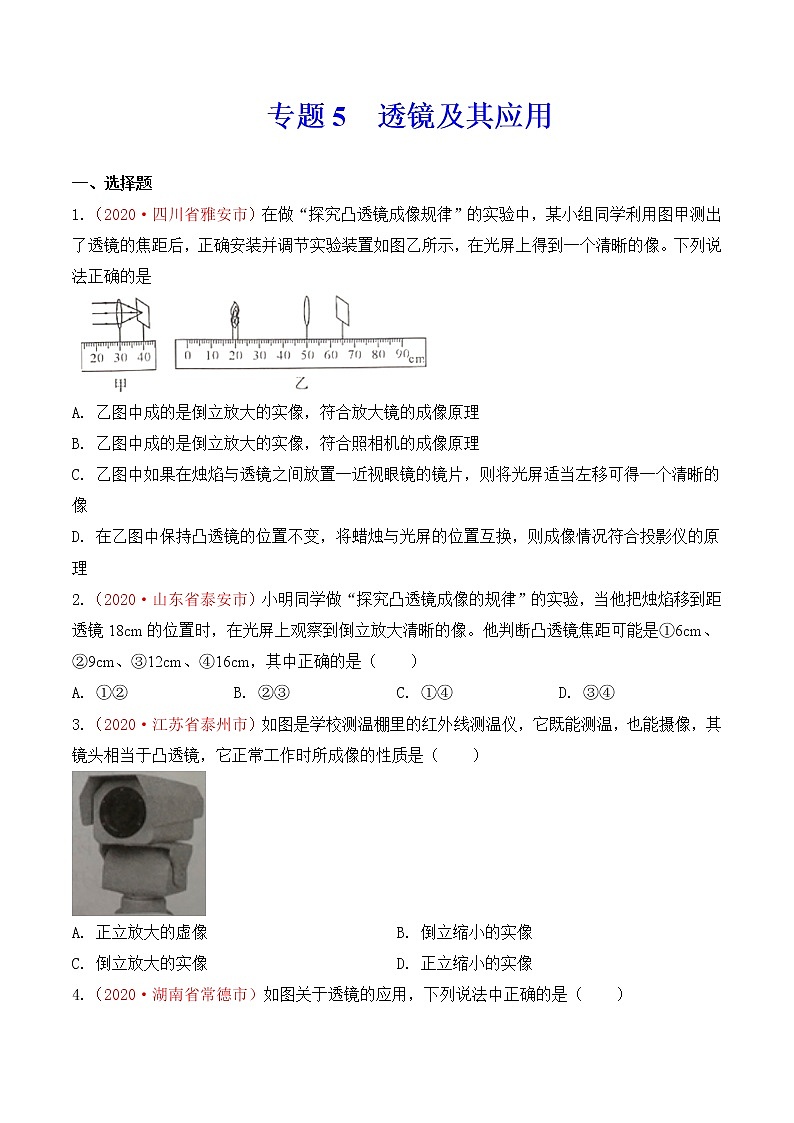

一、选择题


1.（2020·四川省雅安市）在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是





A. 乙图中成的是倒立放大的实像，符合放大镜的成像原理


B. 乙图中成的是倒立放大的实像，符合照相机的成像原理


C. 乙图中如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像


D. 在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理


2.（2020·山东省泰安市）小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18cm的位置时，在光屏上观察到倒立放大清晰的像。他判断凸透镜焦距可能是①6cm、②9cm、③12cm、④16cm，其中正确的是（ ）


A. ①②B. ②③C. ①④D. ③④


3.（2020·江苏省泰州市）如图是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是（ ）





A. 正立放大的虚像B. 倒立缩小的实像


C. 倒立放大的实像D. 正立缩小的实像

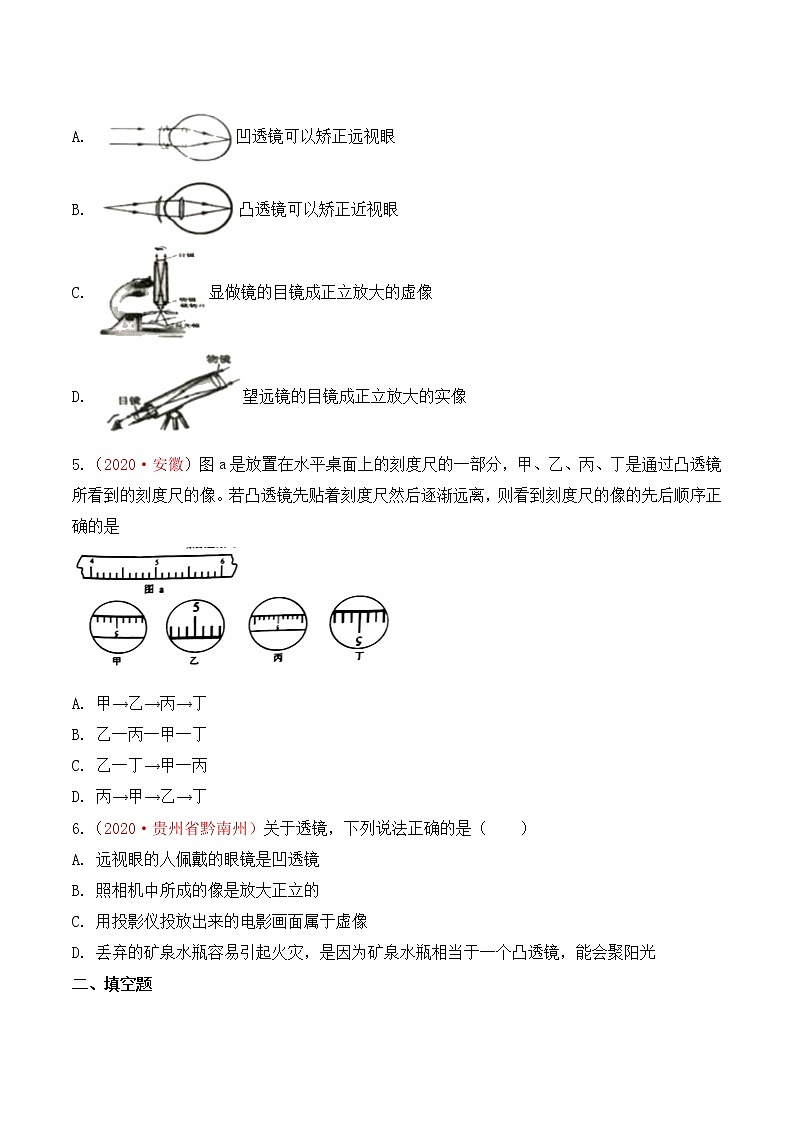

4.（2020·湖南省常德市）如图关于透镜的应用，下列说法中正确的是（ ）


A. 凹透镜可以矫正远视眼


B. 凸透镜可以矫正近视眼


C. 显做镜的目镜成正立放大的虚像


D. 望远镜的目镜成正立放大的实像


5.（2020·安徽）图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是





A. 甲→乙→丙→丁


B. 乙一丙一甲一丁


C. 乙一丁→甲一丙


D. 丙→甲→乙→丁


6.（2020·贵州省黔南州）关于透镜，下列说法正确的是（ ）


A. 远视眼的人佩戴的眼镜是凹透镜


B. 照相机中所成的像是放大正立的


C. 用投影仪投放出来的电影画面属于虚像


D. 丢弃的矿泉水瓶容易引起火灾，是因为矿泉水瓶相当于一个凸透镜，能会聚阳光


二、填空题


7.（2020·江苏省连云港市）如图所示，让一束白光经过三棱镜，在三棱镜后放置一凸透镜将光屏放在B处时，观察到色光的颜色是______，光屏先后在A、C两处时，观察到的现象有何不同：______。








三、作图题


8.（2020·四川省成都市）(1)如图所示，请画出激光束从三棱镜折射人空气时，法线的位置和折射光线的大致位置________；





9.（2020·江苏省泰州市）根据要求完成下列作图。


(1)如图甲所示，完成图中光路__________；





10.（2020·贵州省黔南州）如图所示，一束光射向玻璃砖并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）


（ ）





四、实验探究题


11.（2020·山东省济宁市）小明利用如图（a）所示的器材做“探究凸透镜成像规律”的实验。





(1)实验前，应先将烛焰、凸透镜和光屏的中心调节到同一水平高度。小明按要求调好后，将蜡烛放在2倍焦距以外，为了能找到凸透镜成像时像的位置，需要对光屏进行的操作是：______，直到光屏上呈现清晰的像；


(2)由于实验时间较长，烛焰的像即将超出光屏的上边缘，这时可以向上移动______（选填“蜡烛”“凸透镜”或“光屏”），再次使像呈现在光屏中央；


(3)小明摘下眼镜放到凸透镜前，光屏上呈现清晰的像，如图（b）所示。拿走眼镜，需将光屏向凸透镜方向移动，才能在光屏上再次呈现清晰的像，说明小明戴的眼镜对光有______（选填“会聚”或“发散”）作用。此实验中，光屏相当于人眼睛构造中的______。


12.（2020·江苏省连云港市）在探究“凸透镜成像规律”的实验中，下表是小华同学实验时记录的几组数据，根据表中数据完成下列问题。





(1)此凸透镜的焦距为______cm；


(2)第3次实验中像距为______cm，判断依据是______。


13.（2020·河南省）小明和小亮用如图所示的装置探究凸透镜成像的规律。





(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度，目的：______；


(2)如图所示，光屏上呈现一个清晰的像保持凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向______移动，像的大小将变______；


(3)小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证小亮的观点______。实验次数
物距u/cm
像距v/cm
成像性质
1
30
15
倒立缩小实像
2
20
20
倒立等大实像
3
15
倒立放大实像
