专题20 电功率-2020年中考物理真题分项汇编详细解答（全国通用）01期（学生版）

这是一份专题20 电功率-2020年中考物理真题分项汇编详细解答（全国通用）01期（学生版），共5页。试卷主要包含了填空题，实验题，计算题等内容，欢迎下载使用。




一、填空题


1.（2020·四川省雅安市）如图所示，电源电压7V保持不变，灯L2的规格为“6V 3.6W" ，当开关S闭合，两灯发光，使用一段时间后L1突然熄灭，L2更亮，则故障是L1______，此时灯 L2的实际电功率为____W。（假设灯丝电阻不变）





2.（2020·安徽）如图所示的电路中，电源电压U=9V，电阻R1=200Ω，R2=100Ω，则通电1min该电路产生的热量为________J。





二、实验题


3.（2020·四川省雅安市）小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V），一个电流表，一个电压表，滑动变阻器“20Ω 2A”，小灯泡（额定电压2.5V，额定功率小于1.2W），一个阻值已知的定值电阻R0，开关及导线若干。





(1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P向右滑动时灯变亮；连线不能交叉）（ ）

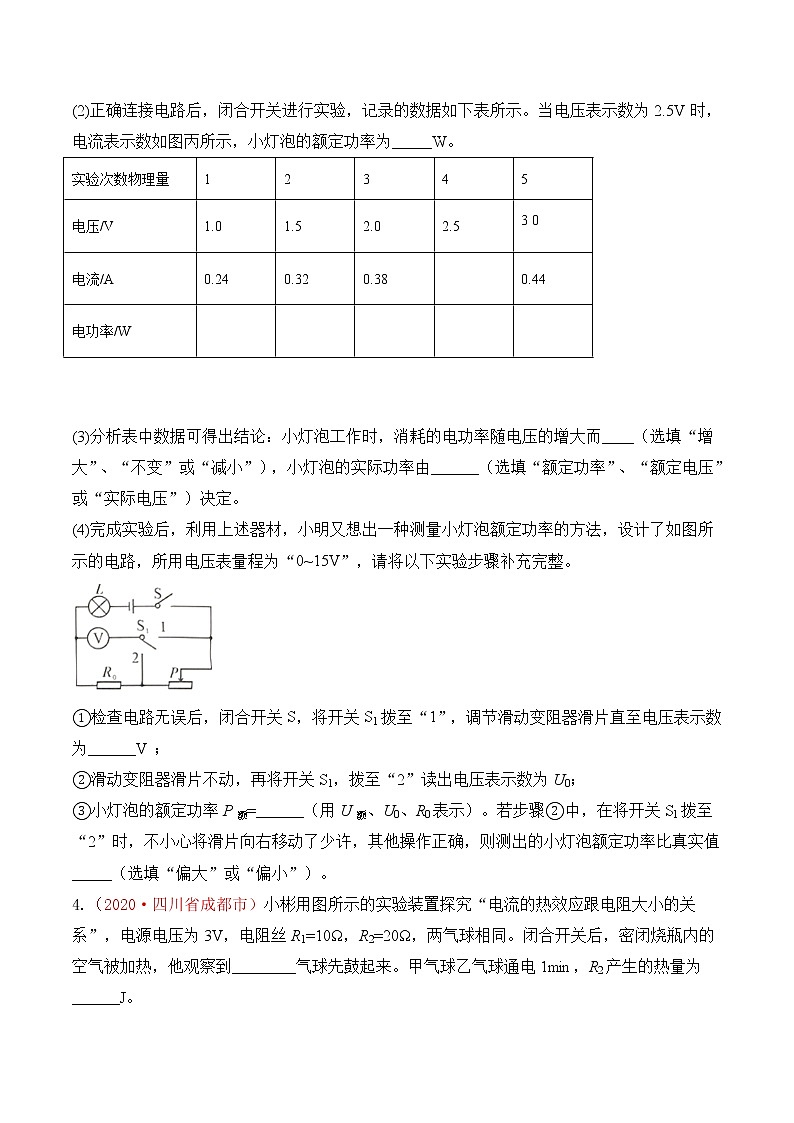

(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为_____W。








(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”），小灯泡的实际功率由______（选填“额定功率”、“额定电压”或“实际电压”）决定。


(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V”，请将以下实验步骤补充完整。





①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；


②滑动变阻器滑片不动，再将开关S1，拨至“2”读出电压表示数为U0；


③小灯泡的额定功率P额=______（用U额、U0、R0表示）。若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。


4.（2020·四川省成都市）小彬用图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电阻丝R1=10Ω，R2=20Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到________气球先鼓起来。甲气球乙气球通电1min，R2产生的热量为______J。





5.（2020·山东省济宁市）电炉丝通过导线接到电路里，电炉丝和导线通过电流相同，电炉丝热得发红，而导线却几乎不发热。为探究其原因，小明连接了如图所示的实验电路，其中R1>R2。





(1)实验中通过______（选填“温度计示数”“加热时间”或“温度计示数的变化”）来反映电阻丝产生热量的多少。在“探究动能的大小与哪些因素有关”的实验中就用到这种思想和方法：让同一钢球从光滑斜面上不同高度滚下后撞击木块，通过木块______来反映动能的大小；


(2)实验表明：在电流和通电时间相同时，电阻越大，电流产生的热量越多。请解释“电炉丝热得发红，而导线却几乎不发热”的原因：______。


6.（2020·江苏省泰州市）本题有两小题。


(1)如图甲是小红测量小灯泡额定功率的电路图，灯泡额定电压U额=3.8V；





①闭合开关，移动滑动变阻器滑片至图甲所示位置，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器滑片向________端（选填“A”或“B”）移动；


②当灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定电流I额=________A，额定功率P额=________W；


7.（2020·江苏省泰州市）如图所示是小明“探究影响电流热效应的因素”的实验装置，在甲、乙两瓶中装入质量和初温均相同的煤油，R1、R2采用如图连接方式的目的是__________。闭合开关一段时间后，乙瓶中温度计的示数较高，由此说明通电导体产生的热量与__________有关。小华用相同装置（煤油质量也相等）同时进行实验，细心的小红看到小明和小华两组电阻丝阻值相等的烧瓶中，小华这一组的煤油升温比小明的快，比较发现：小华的滑动变阻器接入电路的阻值较小，根据这一现象，小红__________（选填“能”或“不能”）初步判断出通电导体产生的热量与通过导体的电流有关。





8.（2020·贵州省黔南州）测量小灯泡额定功率的实验电路如图所示，实验器材有∶标有“2.5 V”字样的待测小灯泡、电压恒为4.5V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0~0.6A、0~3A）、电压表（量程为0~3 V、0~15 V）、 开关及导线若干：





(1)为保护电路元件安全，连接电路时开关应______； 闭合开关前，滑动变阻器的滑片P应调至________（选填“A”或“B”）端；


(2)按图连接好电路后，闭合开关，将滑动变阻器滑片P移到最左端时，灯不亮，电压表有较大的示数。经检查，导线连接完好，则电路故障是∶__________；


(3)向右移动变阻器滑片P，会看到灯泡变______ （填 “暗”或“亮”）一些，这说明灯泡的实际功率与______有关系；


(4)实验中电压表示数如图所示，为测量灯泡的额定功率，应将滑动变阻器的滑片P向______ （选填“左”或“右”）移动，直到电压表示数为______时为止；





(5)当小灯泡两端的电压为额定电压时，电流表的示数为0.3A，则小灯泡的额定功率为_____ W。


三、计算题


9.（2020·河南省）在家电博览会上，小亮家买了一款标有“220V 3000W”的电热水器。


(1)电热水器中的电热管工作时利用的是电流的_____效应。智能化遥控器通过红外线对热水器进行温度控制，红外线是_____（选填“可见”或“不可见”）光；


(2)大功率家用电器需要使用专用插座，插座的常用规格有10A和16A两种，通过计算说明该电热水器应选用哪种规格的插座______；


(3)已知该电热水器的加热效率为 90% ，求它正常工作时把 30 L 水从 20 ℃加热到 47 ℃需要的时间______。（ρ水=1.0×103 kg/m3，c水=4.2×103 J/（kg∙℃）。实验次数物理量
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
30
电流/A
0.24
0.32
0.38
0.44
电功率/W
