专题24 电学综合-2020年中考物理真题分项汇编详细解答（全国通用）01期（学生版）

这是一份专题24 电学综合-2020年中考物理真题分项汇编详细解答（全国通用）01期（学生版），共7页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。

一、选择题

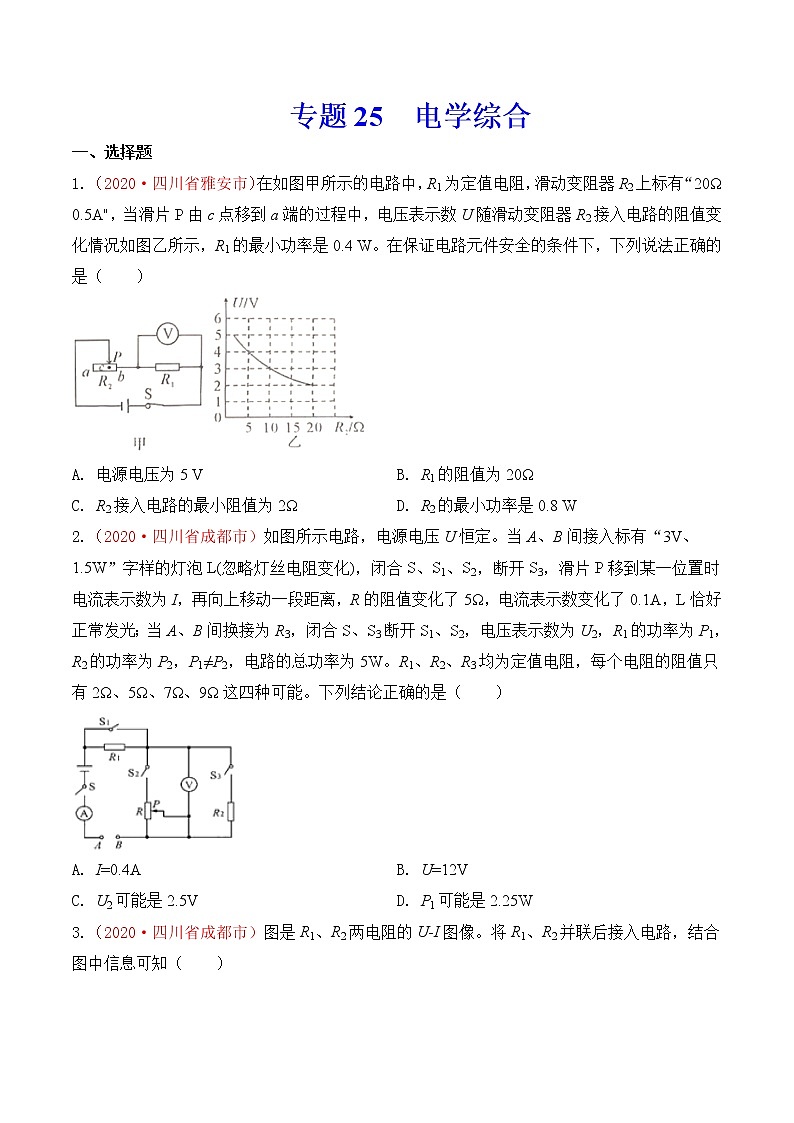

1.（2020·四川省雅安市）在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A"，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4 W。在保证电路元件安全的条件下，下列说法正确的是（ ）





A. 电源电压为5 VB. R1的阻值为20Ω


C. R2接入电路的最小阻值为2ΩD. R2的最小功率是0.8 W


2.（2020·四川省成都市）如图所示电路，电源电压U恒定。当A、B间接入标有“3V、1.5W”字样的灯泡L(忽略灯丝电阻变化)，闭合S、S1、S2，断开S3，滑片P移到某一位置时电流表示数为I，再向上移动一段距离，R的阻值变化了5Ω，电流表示数变化了0.1A，L恰好正常发光；当A、B间换接为R3，闭合S、S3断开S1、S2，电压表示数为U2，R1的功率为P1，R2的功率为P2，P1≠P2，电路的总功率为5W。R1、R2、R3均为定值电阻，每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能。下列结论正确的是（ ）





A. I=0.4AB. U=12V


C. U2可能是2.5VD. P1可能是2.25W

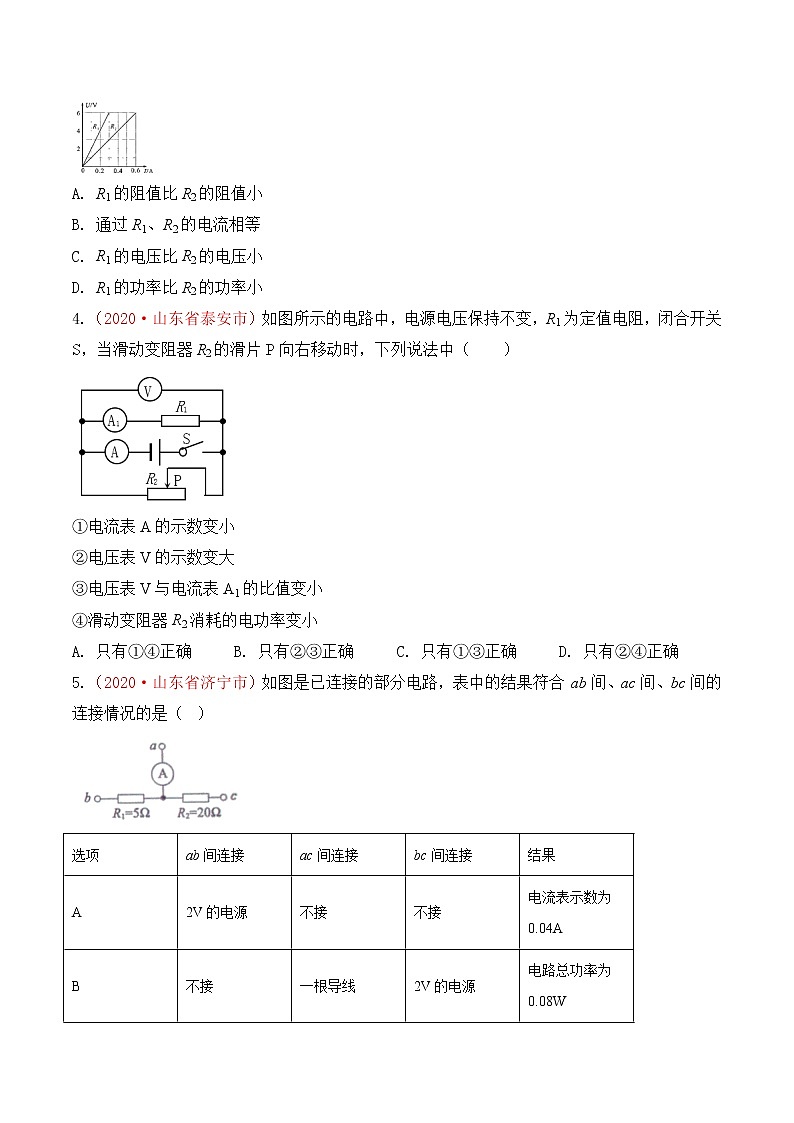

3.（2020·四川省成都市）图是R1、R2两电阻的U-I图像。将R1、R2并联后接入电路，结合图中信息可知（ ）





A. R1的阻值比R2的阻值小


B. 通过R1、R2的电流相等


C. R1的电压比R2的电压小


D. R1的功率比R2的功率小


4.（2020·山东省泰安市）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中（ ）





①电流表A的示数变小


②电压表V的示数变大


③电压表V与电流表A1的比值变小


④滑动变阻器R2消耗的电功率变小


A. 只有①④正确B. 只有②③正确C. 只有①③正确D. 只有②④正确


5.（2020·山东省济宁市）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接情况的是（ ）











A. AB. BC. CD. D


二、填空题

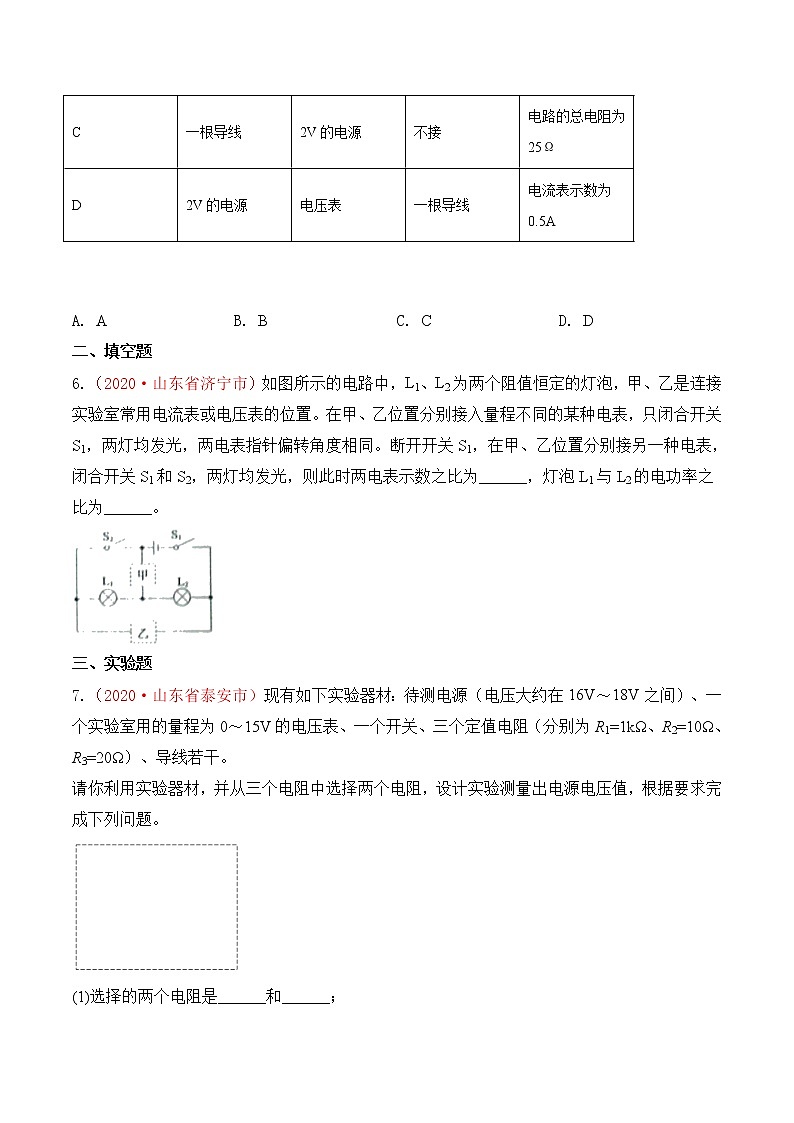

6.（2020·山东省济宁市）如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同。断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为______，灯泡L1与L2的电功率之比为______。





三、实验题


7.（2020·山东省泰安市）现有如下实验器材：待测电源（电压大约在16V～18V之间）、一个实验室用的量程为0～15V的电压表、一个开关、三个定值电阻（分别为R1=1kΩ、R2=10Ω、R3=20Ω）、导线若干。


请你利用实验器材，并从三个电阻中选择两个电阻，设计实验测量出电源电压值，根据要求完成下列问题。





(1)选择的两个电阻是______和______；


(2)在虚线框中画出实验电路图（实验测量过程中不拆接电路）。______


(3)测量步骤及所需测量的物理量（用字母表示）______；


(4)电源电压值的表达式（用已知物理量字母和测量物理量字母表示）U0=______。





四、计算题


8.（2020·四川省雅安市）在图所示的电路中，电源电压为12V且不变，电阻R1的阻值为10Ω。





闭合开关S，求电流表的示数I。


(2)现有滑动变阻器R2，其规格为“20Ω，1.5A”、“50Ω， 1A"或“50Ω， 1.5A" 中的一个。将R1与R2分别以串联和并联的连接方式接入M、N接线柱，闭合开关S，移动滑动变阻器R2的滑片，观察不同连接方式中电流表的两次示数分别是2.5A和0.2A。


（a）请通过计算判断所用滑动变阻器R2的规格；


（b）在电路元件安全工作的条件下，判断：哪种连接方式中滑动变阻器的最大电功率较大，求出该最大电功率P。



































9.（2020·四川省成都市）图所示的电路，电源电压U恒定为3V，电阻R1=10Ω、R2=6Ω，导体棒DE总电阻为RDE=15Ω，开关闭合前，滑片P与导体棒最左端接触。


(1)开关S1接M，S、S2闭合，求5min内电路消耗的电能；


(2)开关S1接N，S2断开，S闭合，移动滑片P的过程中，导体棒接入电路的电阻为Rx时，电压表V1示数为U1，电压表V2示数为U2，ΔU=U1-U2。请写出ΔU的字母表达式(用U、R1、R2、Rx表示)，并求出ΔU的最大值。



























































10.（2020·山东省济宁市）额定电压为9V的小灯泡的I-U图像如图（a）所示。将小灯泡接入图 （b）所示的电路中，电源电压恒定。将滑动变阻器的滑片移至最右端，闭合开关S和S1，小灯泡正常发光，电流表示数为0.4A。求：


(1)小灯泡的额定功率；


(2)定值电阻R的阻值；


(3)只闭合开关S，将滑动变阻器的滑片由最右端逐渐向左移动，求滑动变阻器允许接入电路的最大阻值。








11.（2020·江苏省连云港市）连云港兴起的“厕所革命”极大地提升了市民的生活品质。为解决冬天如厕时马桶座冰冷的问题，某兴趣小组为一公厕设计了简易电热马桶座，其电路如图所示，定值电阻R1和R2为两电热丝，单刀双掷开关S2可接a或b。已知电阻R2 =550Ω，所加电源电压为220V。当S1闭合，S2接a时，电路发热的功率为22W。





(1)求R1的阻值；


(2)分别求出①S1断开、S2接a；②S1闭合、S2接b两种情况下电路的发热功率。


(3)小明同学对此电路设计进行评估，发现该电路一直处于工作状态，不利于节能环保，建议在电路中增加定时开关。老师认为该电路设计还有不足，请你指出所存在的不足。选项
ab间连接
ac间连接
bc间连接
结果
A
2V的电源
不接
不接
电流表示数为0.04A
B
不接
一根导线
2V的电源
电路总功率为0.08W
C
一根导线
2V的电源
不接
电路的总电阻为25Ω
D
2V的电源
电压表
一根导线
电流表示数为0.5A
